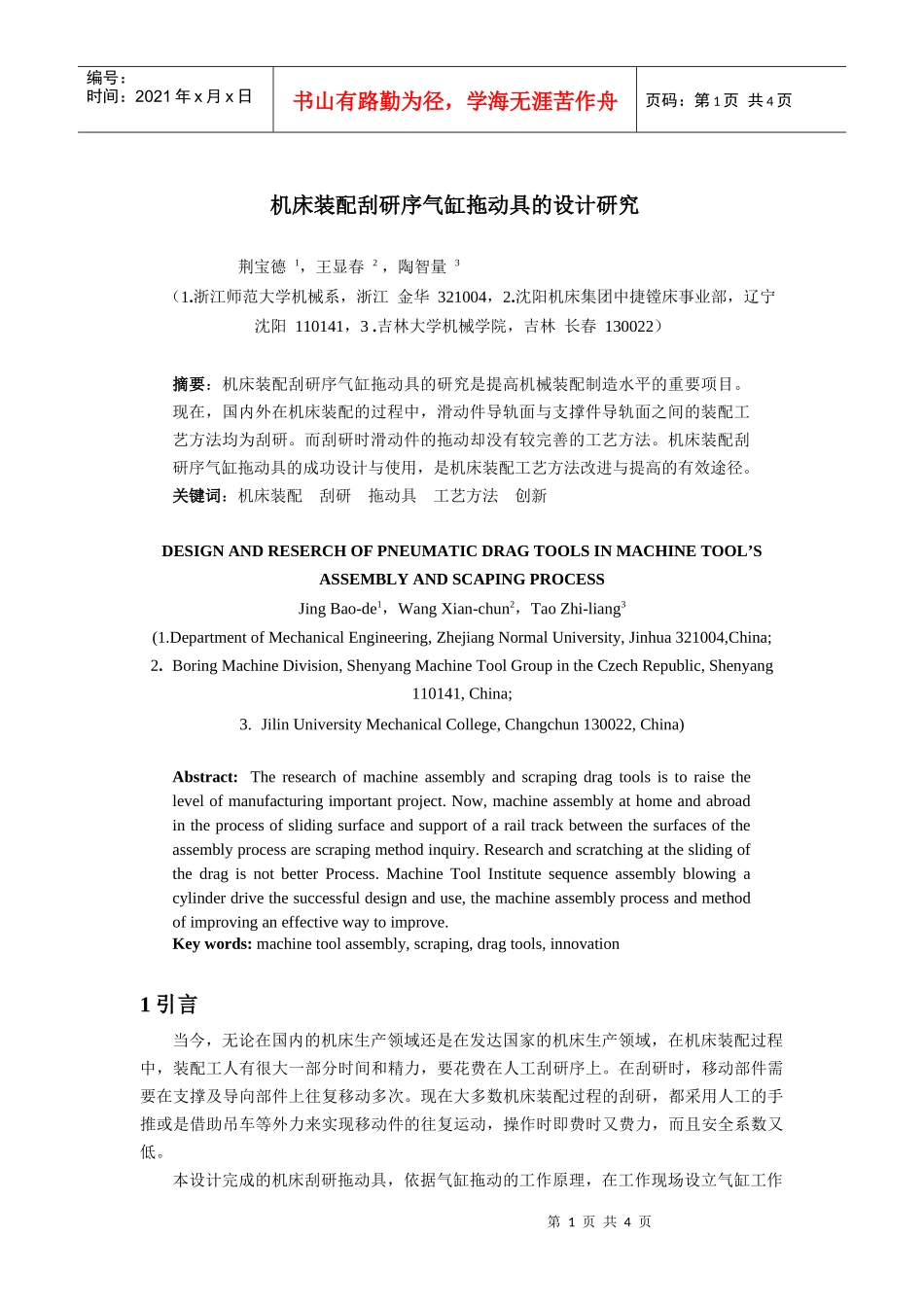

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页机床装配刮研序气缸拖动具的设计研究荆宝德1，王显春2，陶智量3（1.浙江师范大学机械系，浙江金华321004，2.沈阳机床集团中捷镗床事业部，辽宁沈阳110141，3.吉林大学机械学院，吉林长春130022）摘要：机床装配刮研序气缸拖动具的研究是提高机械装配制造水平的重要项目。现在，国内外在机床装配的过程中，滑动件导轨面与支撑件导轨面之间的装配工艺方法均为刮研。而刮研时滑动件的拖动却没有较完善的工艺方法。机床装配刮研序气缸拖动具的成功设计与使用，是机床装配工艺方法改进与提高的有效途径。关键词：机床装配刮研拖动具工艺方法创新DESIGNANDRESERCHOFPNEUMATICDRAGTOOLSINMACHINETOOL’SASSEMBLYANDSCAPINGPROCESSJingBao-de1，WangXian-chun2，TaoZhi-liang3(1.DepartmentofMechanicalEngineering,ZhejiangNormalUniversity,Jinhua321004,China;2.BoringMachineDivision,ShenyangMachineToolGroupintheCzechRepublic,Shenyang110141,China;3.JilinUniversityMechanicalCollege,Changchun130022,China)Abstract:Theresearchofmachineassemblyandscrapingdragtoolsistoraisethelevelofmanufacturingimportantproject.Now,machineassemblyathomeandabroadintheprocessofslidingsurfaceandsupportofarailtrackbetweenthesurfacesoftheassemblyprocessarescrapingmethodinquiry.ResearchandscratchingattheslidingofthedragisnotbetterProcess.MachineToolInstitutesequenceassemblyblowingacylinderdrivethesuccessfuldesignanduse,themachineassemblyprocessandmethodofimprovinganeffectivewaytoimprove.Keywords:machinetoolassembly,scraping,dragtools,innovation1引言当今，无论在国内的机床生产领域还是在发达国家的机床生产领域，在机床装配过程中，装配工人有很大一部分时间和精力，要花费在人工刮研序上。在刮研时，移动部件需要在支撑及导向部件上往复移动多次。现在大多数机床装配过程的刮研，都采用人工的手推或是借助吊车等外力来实现移动件的往复运动，操作时即费时又费力，而且安全系数又低。本设计完成的机床刮研拖动具，依据气缸拖动的工作原理，在工作现场设立气缸工作第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页的气源，利用手动气流方向控制转阀，自动改变气缸的进出气流方向，从而控制气缸内活塞杆的往复运动；通过机械连接拖动件，实现机床各移动件在机床导轨上的往复运动，进而实现合研机床导轨两接触面接触点的目的。2气缸拖动具的设计根据滑动件支撑件的机械结构确定拖动具的支撑、传动、固定件一套；气缸的前后端盖均采用挤压工艺固结在气缸筒上，以确保良好的密封性。根据滑动件的重量本设计确定如下气缸参数：①气缸缸径：Φ100mm②气缸行程：400mm③气缸拖动力：600Kg④气缸法兰固定尺寸：4-Φ11（138mmX84mm）⑤气缸活塞杆结合尺寸：M20×1.5⑥气缸使用温度：5～60℃⑦工作介质：洁净压缩气体⑧工作压力范围：0.8～2.0Mpa⑨最高使用压力：3.0Mpa气缸手动操纵装置的选用：K34R8系列手动转阀，该转阀系端面硬质密封的手动换向阀，阀的中间位置为中封式，两边为气缸的两个进气端。该阀体积小、重量轻、操作力小而且由于采用了软压密封，大大降低了泄露量，性能可靠；PU管：选择US98A8060型脂基管，管外径8.0mm，内径6.0mm壁厚1.0mm；气嘴：选用APLC直通锁母全塑接头；气源处理元件：选用AC1500M型滤气排水元件。第3页共4页第2页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共4页沈阳机床中捷镗床事业部机床装配现场的气缸拖动具使用图片3气缸拖动具的使用性能优越性采用本独创设计并且在沈阳机床集团镗床装配生产线上已经成功批量使用的机床刮研气缸拖动具，具有如下优点：(1)操作简单方便。此种机床刮研气缸拖动具可以完全替代原来的人力手工操作方法，工人可自己控制操作，使用时简单方便。(2)精度保持性好。由于结构设计科学、合理，在精度保持性上较以前的吊车拖动有明显的...
