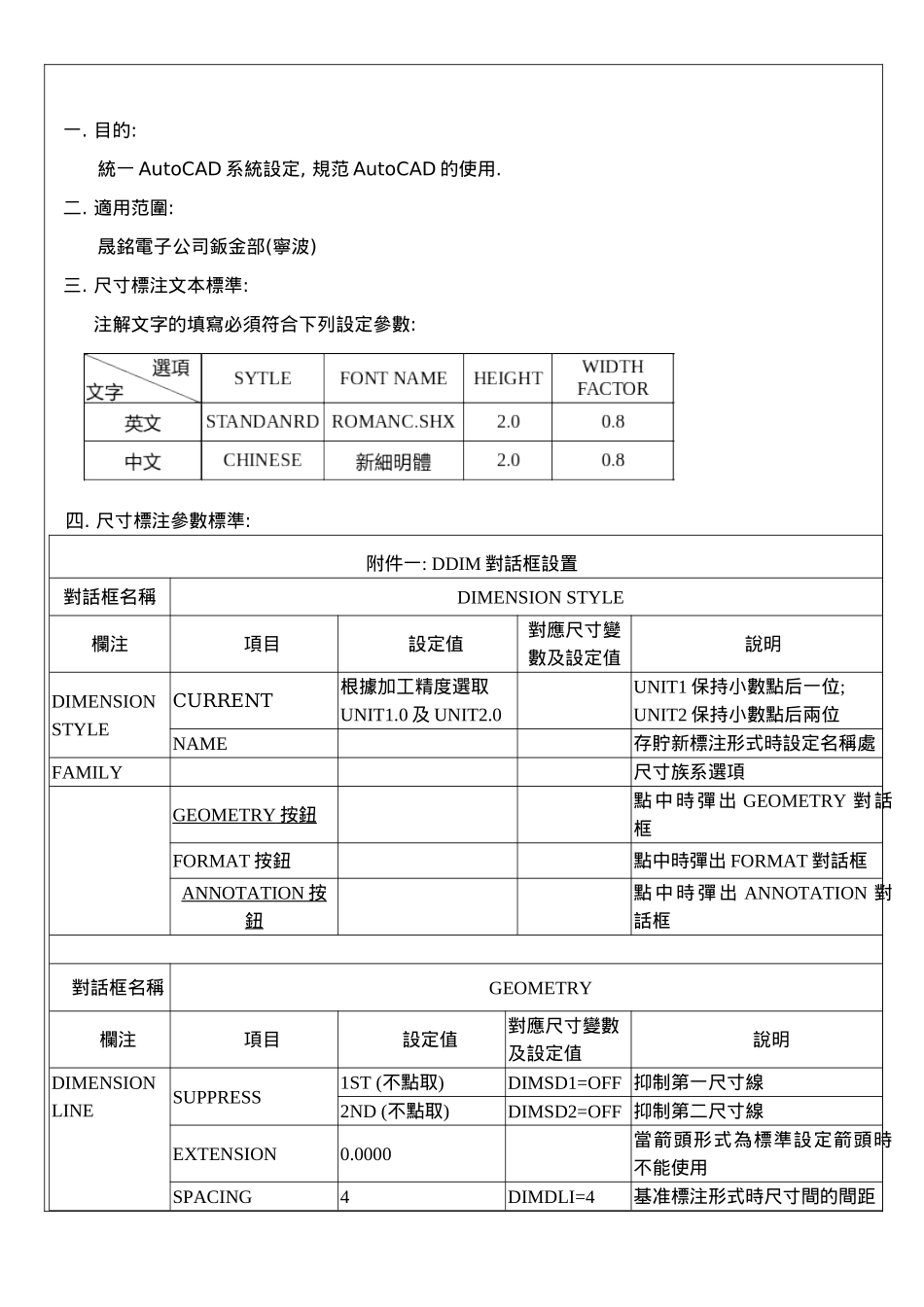

一.目的:統一AutoCAD系統設定,規范AutoCAD的使用.二.適用范圍:晟銘電子公司鈑金部(寧波)三.尺寸標注文本標準:注解文字的填寫必須符合下列設定參數:四.尺寸標注參數標準:附件一:DDIM對話框設置對話框名稱DIMENSIONSTYLE欄注項目設定值對應尺寸變數及設定值說明DIMENSIONSTYLECURRENT根據加工精度選取UNIT1.0及UNIT2.0UNIT1保持小數點后一位;UNIT2保持小數點后兩位NAME存貯新標注形式時設定名稱處FAMILY尺寸族系選項GEOMETRY按鈕點中時彈出GEOMETRY對話框FORMAT按鈕點中時彈出FORMAT對話框ANNOTATION按鈕點中時彈出ANNOTATION對話框對話框名稱GEOMETRY欄注項目設定值對應尺寸變數及設定值說明DIMENSIONLINESUPPRESS1ST(不點取)DIMSD1=OFF抑制第一尺寸線2ND(不點取)DIMSD2=OFF抑制第二尺寸線EXTENSION0.0000當箭頭形式為標準設定箭頭時不能使用SPACING4DIMDLI=4基准標注形式時尺寸間的間距COLORBYLAYEREXTENSIONLINESUPPRESS1ST(不點取)DIMSE1=OFF抑制第一尺寸界線2ND(不點取)DIMSE2=OFF抑制第二尺寸界線EXTENSION0.5DIMEXE=0.5延伸線伸出尺寸線的延伸量ORIGINOFFSET0.5DIMEXO=0.5延伸線原點偏移量COLORBYLAYERARROWHEADS1STCLOSEDFILLED第一箭頭形式2NDCLOSEDFILLED第二箭頭形式SIZE2.00DIMASZ=2箭頭大小CENTERMARK點取圓標注時中心的形式LINE不點取NONE不點取SIZE1.00DIMCEN中心記號大小SCALEOVERALLSCALE1.00(設定)DIMSCALE與圖框縮放比例一致對話框名稱FORMAT欄注項目設定值對應尺寸變數及設定值說明USERDEFINED不點取FORCELINEINSIDE不點取DIMTOFL=OFFFITBESTFITDIMFIT=3DIMTAD=0HORIZONTALJUSTIFICATIONCENTEREDDIMTAD=1DIMJUST=0文字水平位置置中TEXTINSIDEHORIZONTAL不點取DIMTIH=0內標注文字水平控制(空)OUTSIDEHORIZONTAL不點取DIMTOH=0外標注文字水平控制(空)VERTICALJUSTIFICATIONCENTEREDDIMTAD=0文字垂直位置置中對話框名稱ANNOTATION欄注項目設定值對應尺寸變數及設定值說明PRIMARYUNITSUNITS按鈕彈出PRIMARYUNITS對話框PREFIXDIMAPOST文字加前綴SUFFIXDIMPOST文字加后綴TOLERANCEMETHODDIMTOLDIMLIM公差形式確定(自定)UPPERVALUEDIMTP上公差值(自定)LOWERVALUEDIMTM下公差值(自定)JUSTIFICATIONMIDDLEDIMTOLJ=1公差位置確定HEIGHT1DIMFAC=1公差字高與標注文字字高之比值ALTERNATEUNITSENABLEUNITS替用單位選項一般不用該欄內容TEXTSTYLESTANDARDDIMTXSTY標注文字字形HEIGHT2.0DIMTXT=2.0文字字高設定根據實際情況設為2.0GAP0.5DIMGAP=0.5文字與標注線之間的距離COLORBYLAYERDIMCLRTROUNDOFF0DIMRND=0舍入值設定對話框名稱PRIMARYUNITS欄注項目設定值對應尺寸變數及設定值說明UNITSDECIMALDIMUNIT=2選用十進制標注方法DIMENSIONPRECISIONDIMDEC尺寸精度:尺寸形式為UNIT1時取0.0;尺寸形式為UNIT2時取0.00ZEROSUPPRESSIOMLEADING(不點取)DIMZIN=0零抑制選項TRAILING(不點取)0FEET(點取)0INCHES(點取)SCALELINEAR1.00當圖形有縮放時輸入相應縮放比例:圖形放大2倍時取0.5ANGLESDECIMALDEGREESDIMAUNIT=0角度單位,選十進制角度TOLERANCEPRECISIONDIMTDEC公差精度:尺寸形式為UNIT1時取0.0尺寸形式為UNIT2時取0.00ZEROSUPPRESSIONLEADING(不點取)DIMTZIN=0公差零抑制選項TRAILING(不點取)0FEET(點取)0INCHES(點取):“注:“”項目欄有下劃線的內容在尺寸標注時,可以按需要更改設置,其它非下劃線內容平常情況下不得更改缺省設置.五.工程圖面尺寸標準作業標准第一次下料:尺寸標準作業標准說明:1第一次下料以相對坐標標注2相同孔徑大小的圓孔在圖面右下側圖框上角處標示前加工尺寸:標準作業標准說明:1前加工標注以相對坐標標出前加工成形位置2剖視圖要標注成形高度3標注最大外形尺寸二次LASER尺寸標注標准說明:1二次鐳射尺寸標注以相對坐標標注2二次鐳射尺寸標注位置主要以針對第一次鐳射相對位置標注尺寸如有第三次或第四次鐳射,同理主要標注上工程所下料位置的相對位置尺寸第二次前加工尺寸標注說明:1.二次前加工尺寸標注以相對坐標2.二次前加工尺寸標注位置主要以針對上工程相對位置標注尺寸3.如有三次或第四次前加工,同理主要標注上工程所下料位置的相對位置尺寸折床折彎和易...
