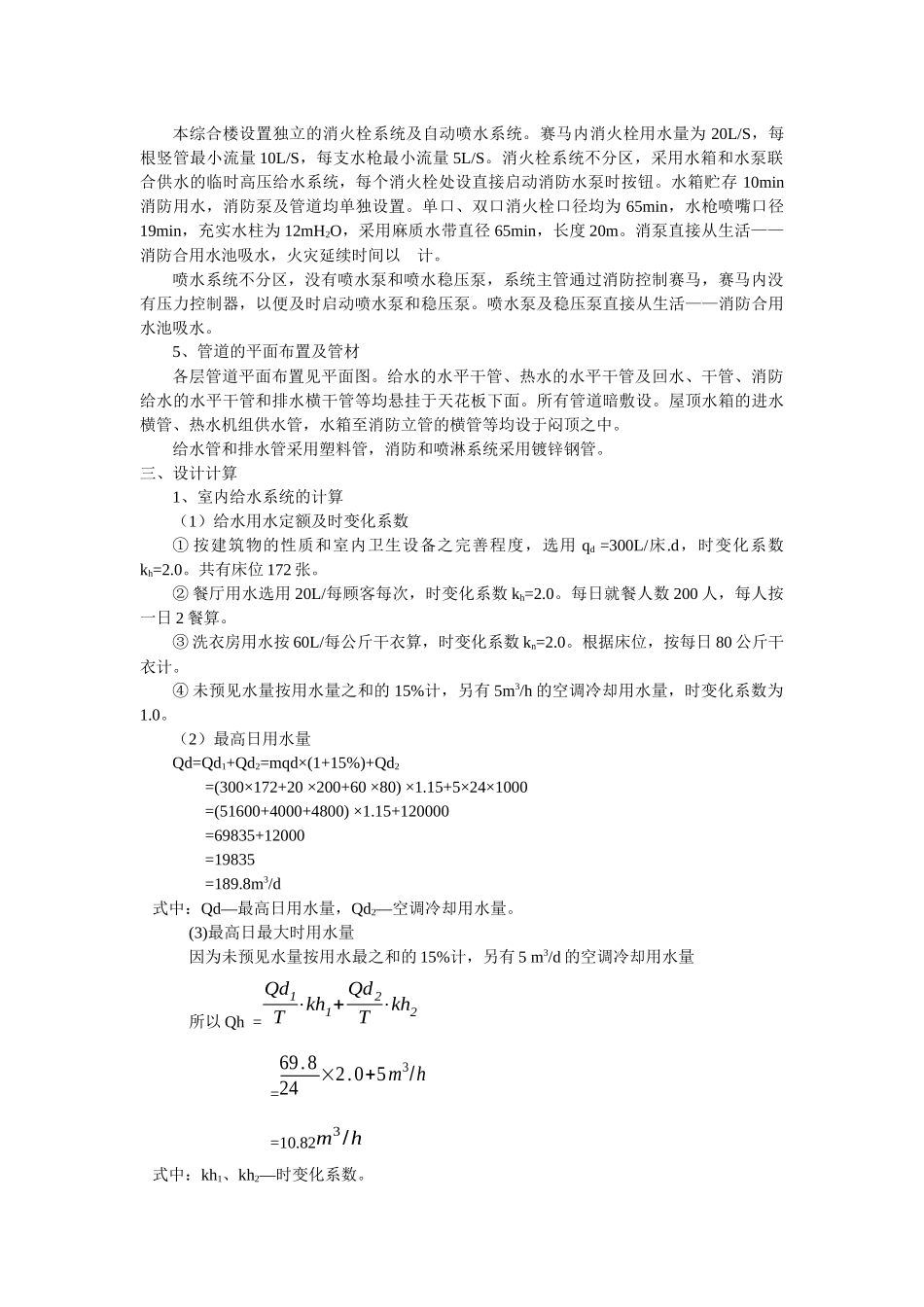

建筑给水排水工程设计说明书一、工程概况本工程为具有餐饮、住宿、办公会议功能的综合楼。二、建筑设计资料建筑物所在地的总平面图,建筑物各层平面图、剖面图、立面图以及卫生间大样图等。地下层为高低压配电房、冷冻机房、工具房、消防控制室及电话总机房，贮水池与水泵房也设于地下层中。1层为大厅及餐厅,餐厅每日就餐人数200人。2～8层为客房,客房共有床位172张,每间客房均带有卫生间。9层为会议室和休息室,屋顶层为电梯机房和中央热水机组间,屋顶水箱设于屋顶层之上。根据建筑物性质、用途及建筑单位要求,室内设有完善的给水排水卫生设备及集中热水供应系统,要求全天供应热水。该大楼要求消防给水安全可靠,设置独立的消火栓系统及自动喷水系统,每个消火栓内设按钮,消防时直接启动消防泵。生活水泵要求自动启动。管道要求全部暗敷设。三、城市给水排水资料1、给水水源本建筑以城市给水管网为水源,大楼西面有一条DN400的市政给水干管,接管点比该处地面低0.5m,常年资用水头为200Kpa,城市管网不允许直接抽水。2、排水条件本地区建有生活污水处理厂,城市排水污(废)水、雨水分流制排水系统。本建筑东侧有DN600的市政排水管道（管底标高：－1.50m）和雨水管（管底标高：－2.00m）。3、热源情况本地区无城市热力管网,该大楼自设集中供热机组间。4、卫生设备情况除卫生设备、洗衣房、厨房用水外,其它未预见水量按上述用水量之和的15%计,另有5m3/h的空调冷却用水量二、设计过程说明1、给水工程根据设计资料，已知室外给水管网常年可保证的工作水压，仅为200kpa，故室内给水拟采用上、下分区供水方式。即1~3层及地下室由室外给水管网直接供水，地下层和一层直接接入室给水管，2~3层采用上行下给方式。4~9层为设水泵、水箱联合供水方式，管网上行下给。因为市政管网不允许直接抽水，故在建筑物地下室内设生活——消防合用水池屋顶水箱设水位继电器自动合闭水泵。2、排水工程室内排水管采用合流排放，直接排入城市污水管道，没有专用勇气管。因美观要求，部分排水管道不能伸顶通气，故在八层把专用通气立管连接起来，保证所有排水管通气。雨水管没有八棍，从室内墙角通下，直接排入市政雨水管，装修时把管道掩埋。3、热水供应工程室内热水采用集中式热水供应系统，由设于层顶的中央热水机组直接供给，采用上行下给方式。冷水由水箱供给。在每棍热水立管的末端设热水回水管，回水利用管中水压将水送热水机组。热水机组出水温度为70℃，冷水计算温度以10℃计。废水直接排入排水管。4、消防给水本综合楼设置独立的消火栓系统及自动喷水系统。赛马内消火栓用水量为20L/S，每根竖管最小流量10L/S，每支水枪最小流量5L/S。消火栓系统不分区，采用水箱和水泵联合供水的临时高压给水系统，每个消火栓处设直接启动消防水泵时按钮。水箱贮存10min消防用水，消防泵及管道均单独设置。单口、双口消火栓口径均为65min，水枪喷嘴口径19min，充实水柱为12mH2O，采用麻质水带直径65min，长度20m。消泵直接从生活——消防合用水池吸水，火灾延续时间以计。喷水系统不分区，没有喷水泵和喷水稳压泵，系统主管通过消防控制赛马，赛马内没有压力控制器，以便及时启动喷水泵和稳压泵。喷水泵及稳压泵直接从生活——消防合用水池吸水。5、管道的平面布置及管材各层管道平面布置见平面图。给水的水平干管、热水的水平干管及回水、干管、消防给水的水平干管和排水横干管等均悬挂于天花板下面。所有管道暗敷设。屋顶水箱的进水横管、热水机组供水管，水箱至消防立管的横管等均设于闷顶之中。给水管和排水管采用塑料管，消防和喷淋系统采用镀锌钢管。三、设计计算1、室内给水系统的计算（1）给水用水定额及时变化系数①按建筑物的性质和室内卫生设备之完善程度，选用qd=300L/床.d，时变化系数kh=2.0。共有床位172张。②餐厅用水选用20L/每顾客每次，时变化系数kh=2.0。每日就餐人数200人，每人按一日2餐算。③洗衣房用水按60L/每公斤干衣算，时变化系数kn=2.0。根据床位，按每日80公斤干衣计。④未预见水量按用水量之和的15%计，另有5m3/h的空调冷却用水量，时变化系数为1.0。（2）最高日用水量Qd=Qd1+Qd2=mqd×(1+15%)...
