图解水电改造施工规范VIP免费

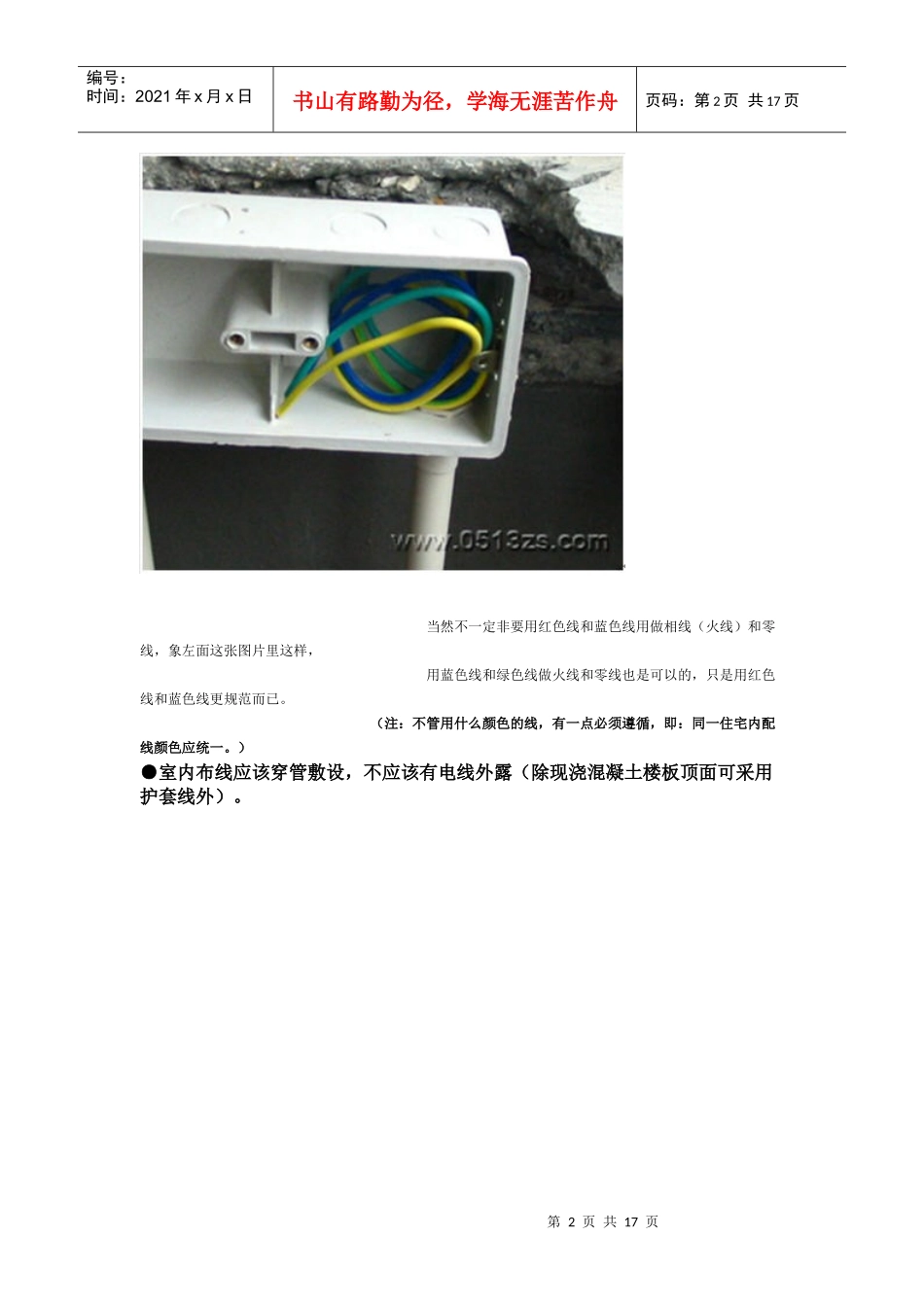

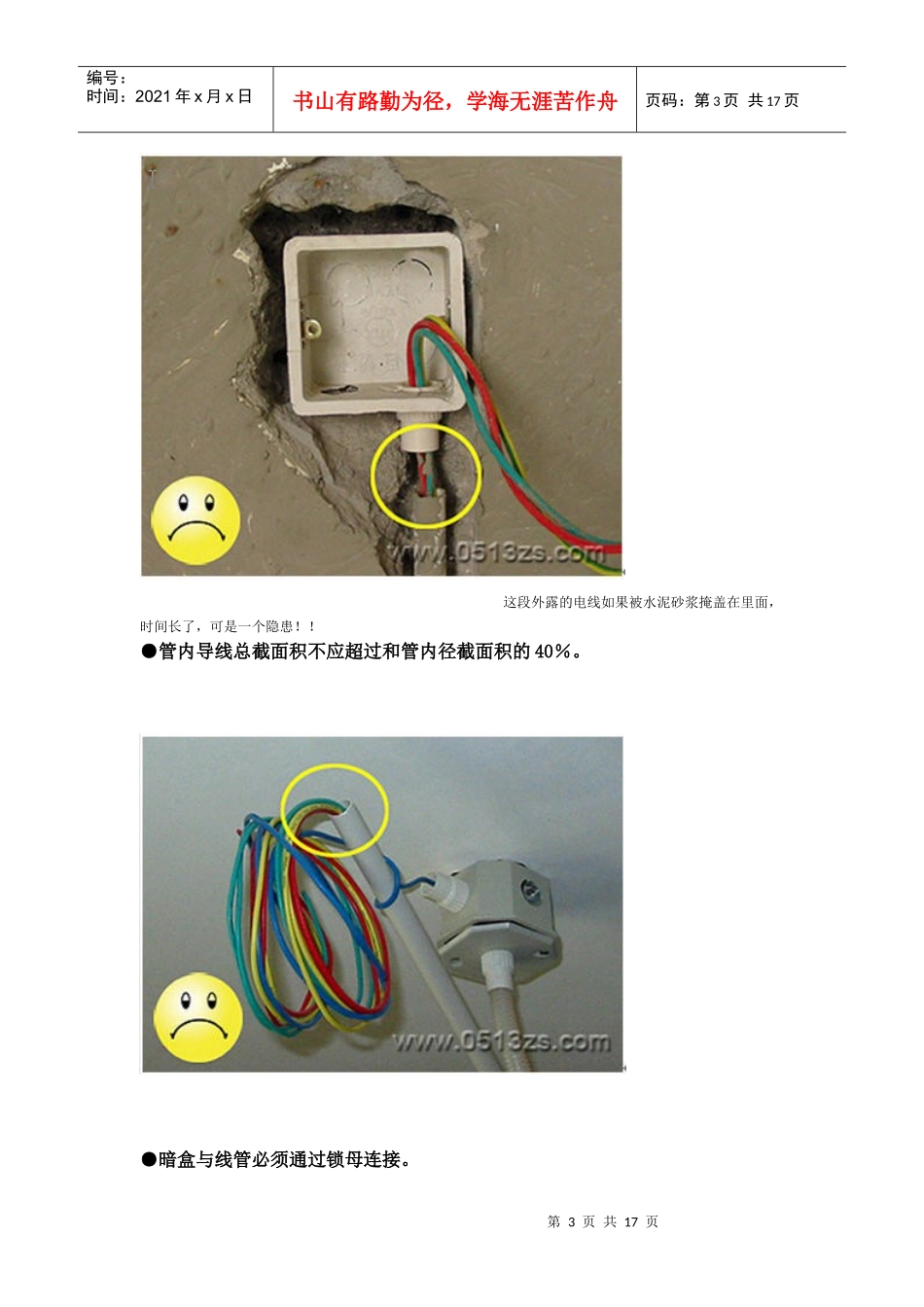

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页图解水电改造施工规范●电气导线的敷设应按装修设计规定进行施工，配线时，相线（L）宜用红色，零线（N）宜用蓝色，接地保护线应用黄绿双色线（PE）。红、蓝、黄绿三色线是标准配置线。这处插座线全部是蓝色线，电工接插座面板时要好好测一下了。第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页当然不一定非要用红色线和蓝色线用做相线（火线）和零线，象左面这张图片里这样，用蓝色线和绿色线做火线和零线也是可以的，只是用红色线和蓝色线更规范而已。（注：不管用什么颜色的线，有一点必须遵循，即：同一住宅内配线颜色应统一。）●室内布线应该穿管敷设，不应该有电线外露（除现浇混凝土楼板顶面可采用护套线外）。第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页这段外露的电线如果被水泥砂浆掩盖在里面，时间长了，可是一个隐患！！●管内导线总截面积不应超过和管内径截面积的40％。●暗盒与线管必须通过锁母连接。第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页正确的锁母连接图。这处地方，单线抽拉时，容易划伤外面的绝缘皮。●空调电插座、厨房电源插座、卫生间电源插座、其它电源插座及照明电源均应设计单独回路。第5页共17页第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页某业主家应该有8个回路：4个空调电源插座+厨房电源插座+卫生间电源插座+其它电源插座+照明电源。可配电箱内只有7个回路。经查，原来是主卧和次卧的空调电源共用了一个回路。这属于不规范施工。●吊平顶内的电气配管，应采用明管敷设，不得将配管固定在平顶的吊杆或龙骨上。灯头盒、接线盒的设置应便于检修，并加盖板。使用软管接到等位的，其长度不应超过1m。软管两端应用专用接头与接线盒，灯具应连接牢固。各种强、弱电的导线均不得在吊平顶内出现裸露。第6页共17页第5页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共17页正确布线照片。未使用灯头盒。吊顶内电线应用线管敷设到位。不应该留第7页共17页第6页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共17页下这样的“半拉子”工程。软管长度超过1米。●线路施工结束后，所有的线管须做临时固定和保护。第8页共17页第7页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共17页地面的线管用铁丝固定。线管未用卡钉固定，松动。第9页共17页第8页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共17页线管固定工作未到位，全部躺倒在地，内部的线缆必定受损。●电线导管与水管在同一平面间距大于100mm,，不同平面间距大于50mm。第10页共17页第9页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共17页洗衣机水管与插座线路共用一根墙面开槽！！！为将来留下安全隐患。地面水管与电线导管并排布线！！！●穿越厅堂、卧室的水管可以考虑从顶面走。（此方式需要结合现场实际情况，非唯一安装方式）这样做的好处是：水管一旦渗漏，一方面可以及时觉察到（不用楼下邻居上门兴师问罪时才知道自家水管在漏水），另一方面维修起来也不用兴师动众去破坏地面装饰材料了（实木地板和地砖）。第11页共17页第10页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共17页这段水管是从卧室的顶面阴角穿过的。●电线导管弯管必须采用冷弯，弧度圆滑。不允许用直角弯及三通。正确的弯管方式。第12页共17页第11页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共17页这样的弯管电线如何穿的过去？不规范的施工工地肯定能见到这种三通。第13页共17页第12页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共17页其实工程上的弯管是通过两个45度弯来...
