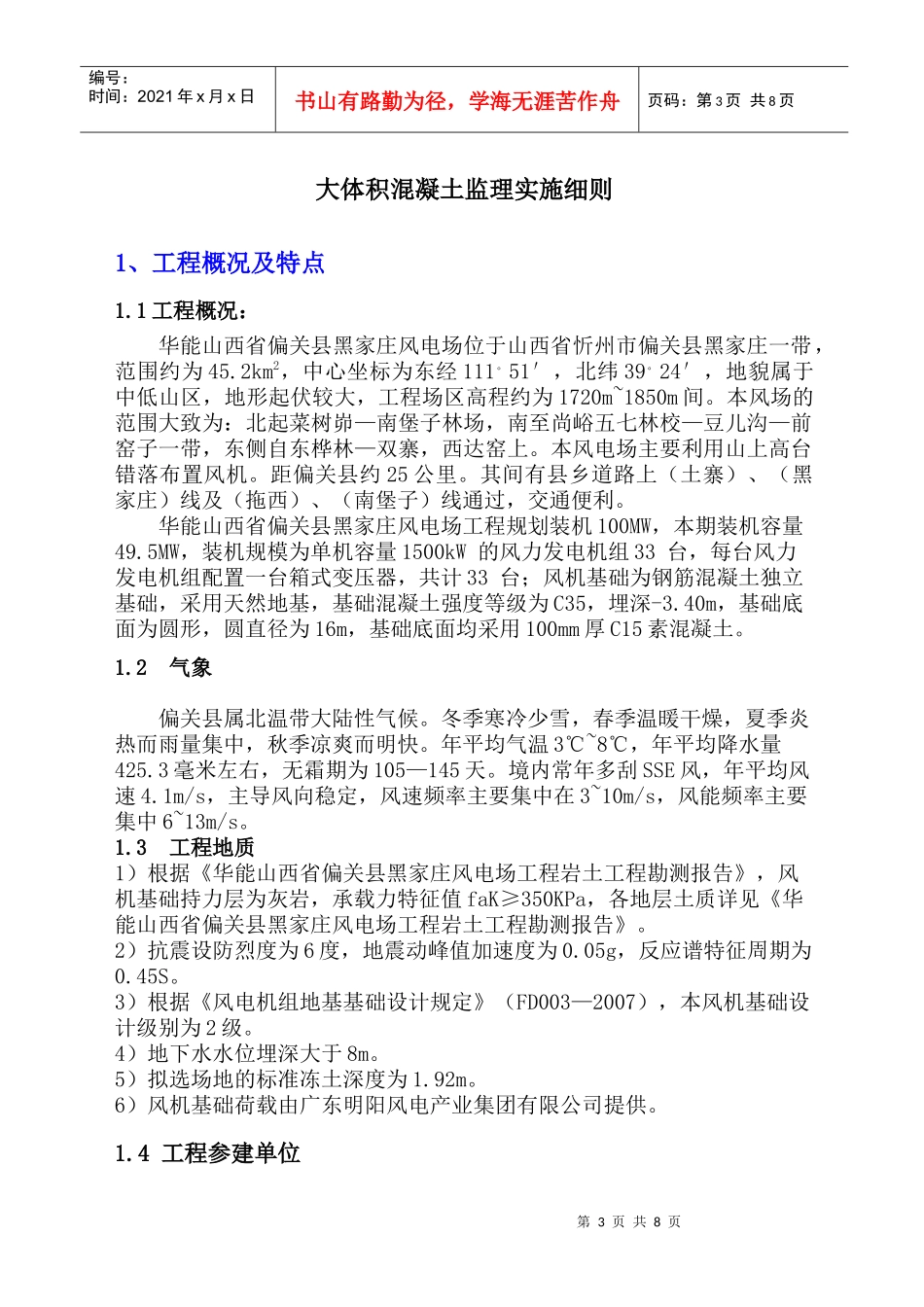

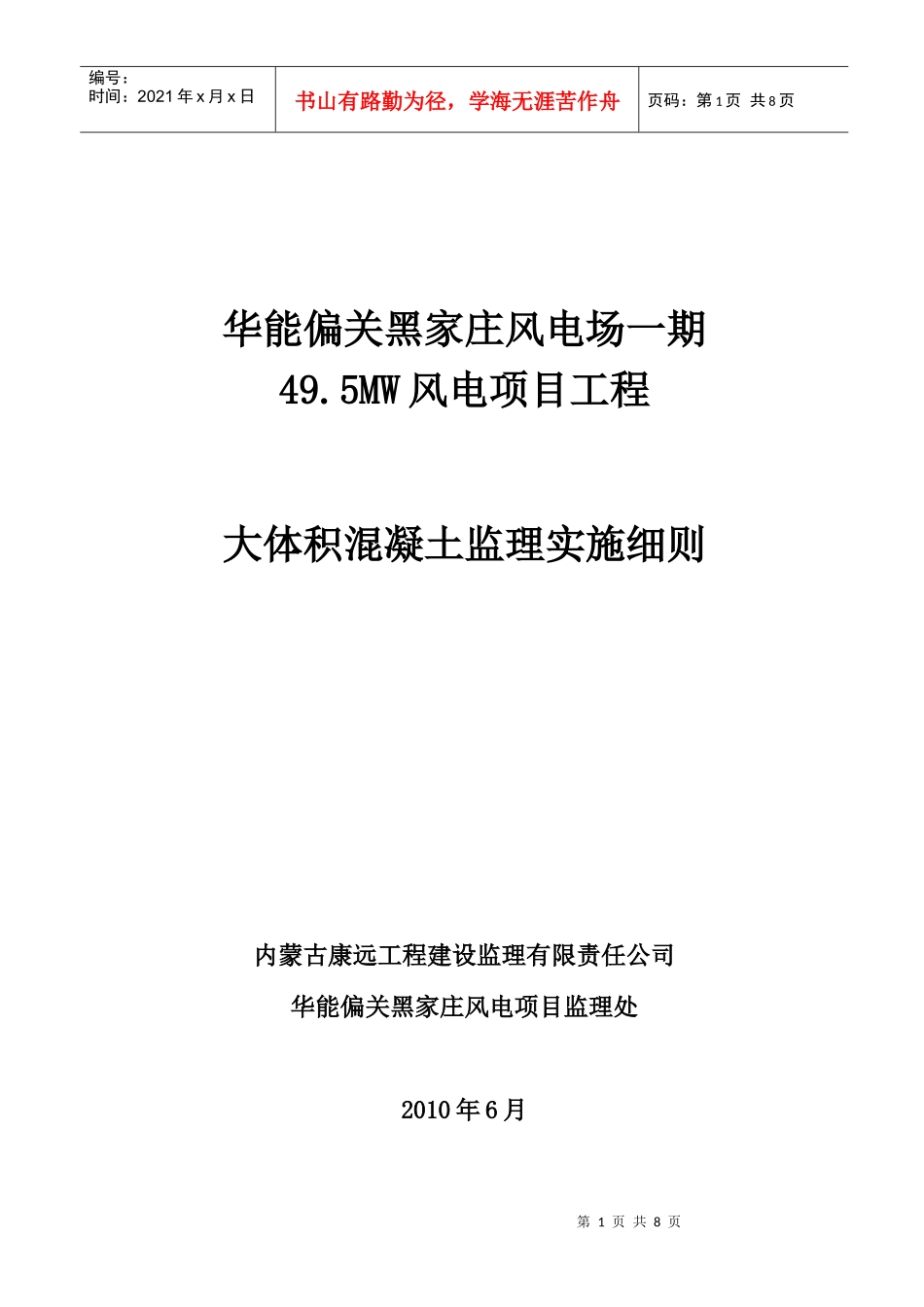

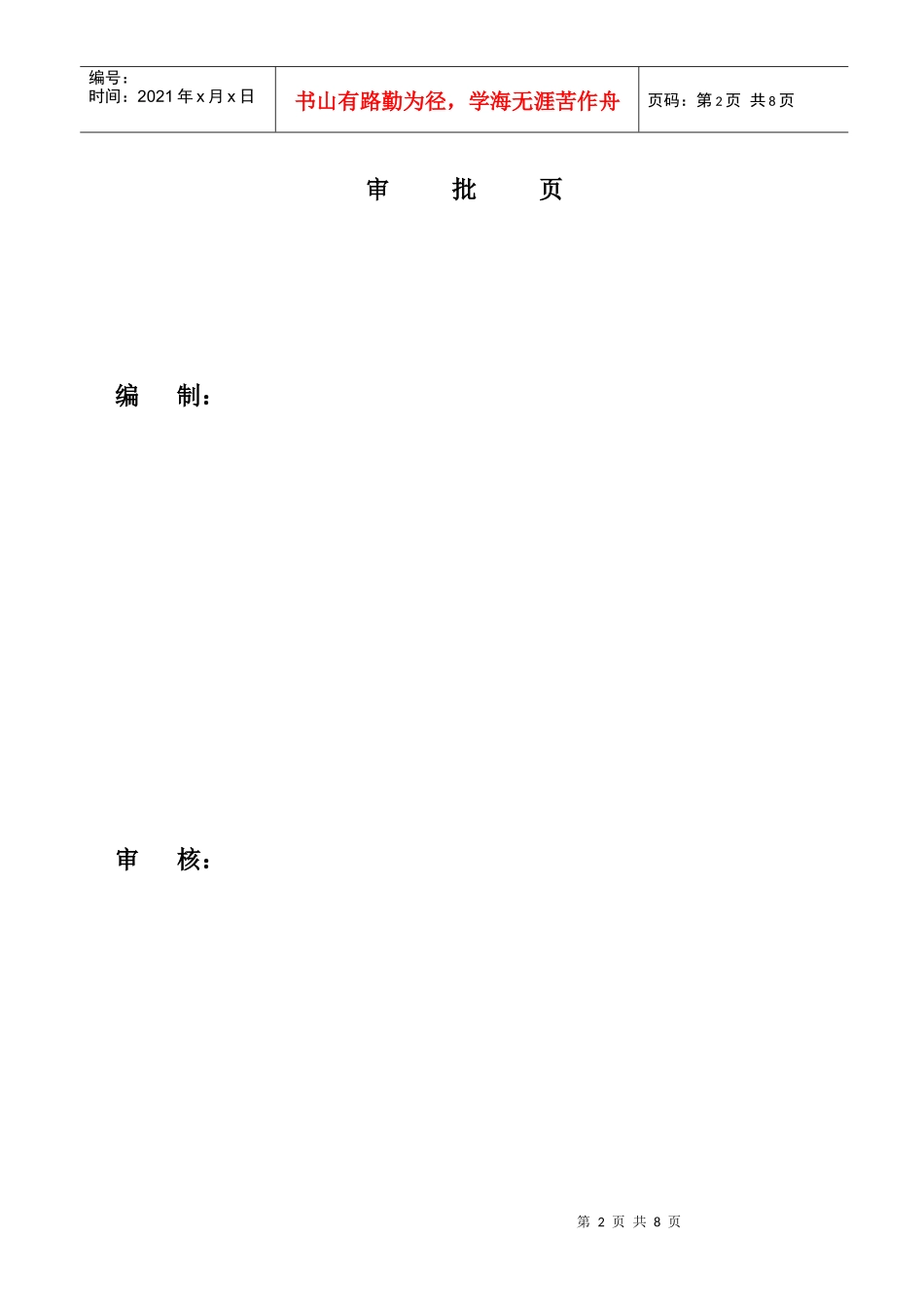

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页华能偏关黑家庄风电场一期49.5MW风电项目工程大体积混凝土监理实施细则内蒙古康远工程建设监理有限责任公司华能偏关黑家庄风电项目监理处2010年6月第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页审批页编制：审核：第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页大体积混凝土监理实施细则1、工程概况及特点1.1工程概况：华能山西省偏关县黑家庄风电场位于山西省忻州市偏关县黑家庄一带，范围约为45.2km2，中心坐标为东经111。51′，北纬39。24′，地貌属于中低山区，地形起伏较大，工程场区高程约为1720m~1850m间。本风场的范围大致为：北起菜树峁—南堡子林场，南至尚峪五七林校—豆儿沟—前窑子一带，东侧自东桦林—双寨，西达窑上。本风电场主要利用山上高台错落布置风机。距偏关县约25公里。其间有县乡道路上（土寨）、（黑家庄）线及（拖西）、（南堡子）线通过，交通便利。华能山西省偏关县黑家庄风电场工程规划装机100MW，本期装机容量49.5MW，装机规模为单机容量1500kW的风力发电机组33台，每台风力发电机组配置一台箱式变压器，共计33台；风机基础为钢筋混凝土独立基础，采用天然地基，基础混凝土强度等级为C35，埋深-3.40m，基础底面为圆形，圆直径为16m，基础底面均采用100mm厚C15素混凝土。1.2气象偏关县属北温带大陆性气候。冬季寒冷少雪，春季温暖干燥，夏季炎热而雨量集中，秋季凉爽而明快。年平均气温3℃~8℃，年平均降水量425.3毫米左右，无霜期为105—145天。境内常年多刮SSE风，年平均风速4.1m/s，主导风向稳定，风速频率主要集中在3~10m/s，风能频率主要集中6~13m/s。1.3工程地质1）根据《华能山西省偏关县黑家庄风电场工程岩土工程勘测报告》，风机基础持力层为灰岩，承载力特征值faK≥350KPa，各地层土质详见《华能山西省偏关县黑家庄风电场工程岩土工程勘测报告》。2）抗震设防烈度为6度，地震动峰值加速度为0.05g，反应谱特征周期为0.45S。3）根据《风电机组地基基础设计规定》（FD003—2007），本风机基础设计级别为2级。4）地下水水位埋深大于8m。5）拟选场地的标准冻土深度为1.92m。6）风机基础荷载由广东明阳风电产业集团有限公司提供。1.4工程参建单位第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页投资方：华能新能源产业控股有限公司项目法人：华能新能源产业控股有限公司设计单位：山西省电力勘测设计院监理单位：内蒙古康远工程建设监理有限责任公司质量监督单位：山西省电力建设工程质量监督中心站施工单位：吉林有色基础工程总公司2、编制依据2.1大体积混凝土施工规范《GB50496—2009》2.2《电力建设工程监理规范》（DL/T5434—2009）《建设监理规范》GB50319-20002.3本工程《监理大纲》和《监理规划》，已审批的《施工组织设计》、《施工方案》文件2.4建设单位与监理单位、承包单位、设备厂家签定的监理合同，施工合同，设备订货合同和技术协议2.5本工程批准的初步设计文件、施工图设计文件、有效设计变更和相应的技术资料2.6内蒙古康远工程建设监理有限责任公司综合管理体系文件2.7《工程建设标准强制性条文》电力工程部分2006版2.8DL/T5191-2004《风力发电场项目建设工程验收规程》2.9国家和行业现行施工及验收规范、标准、质量评定标准、概预算编制与管理规定。3、监理工作的控制目标、关键控制点及控制措施（1）基础施工质量的事前监理施工准备工作应做好以下几点：(1)要选择合格的混凝土原材料。(2)混凝土必须通过试配，并经试验验证，若需要调整配合比，须再次进行试验，直至符合设计要求为止。(3)施工单位必须提供周密的施工组织设计。(4)监理工程师除书面批复审核意见外，还应与施工单位开会，全面协调，统一思想。1、浇筑混凝土，应根据当时的气温，原材料状况，单方水泥用量等，计算浇筑前后混凝土的温度和混凝土抗裂能力，尽可能控制混凝土内外温差和温度变化造成的裂缝。第5页共8页第4页共8页编...
