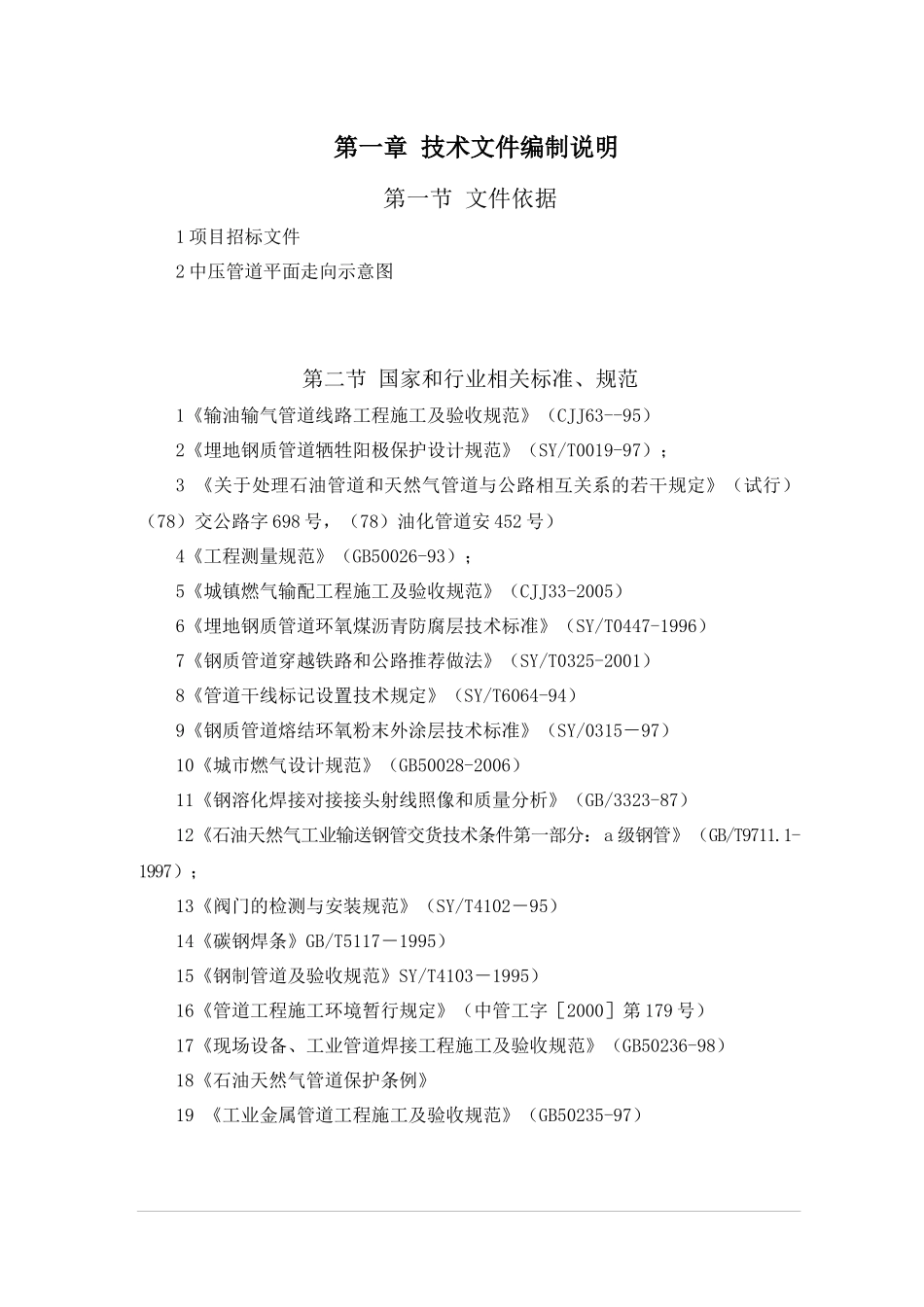

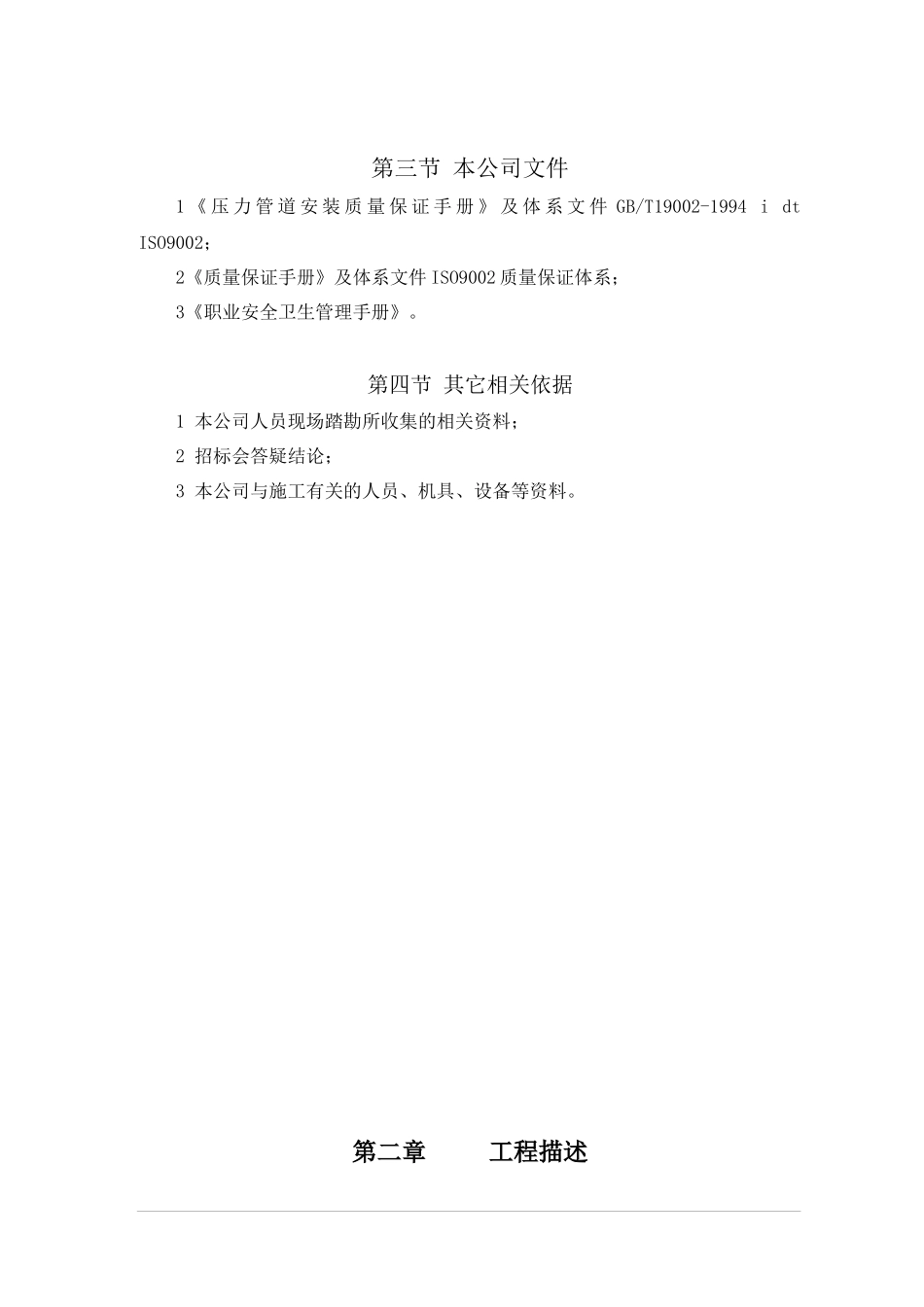

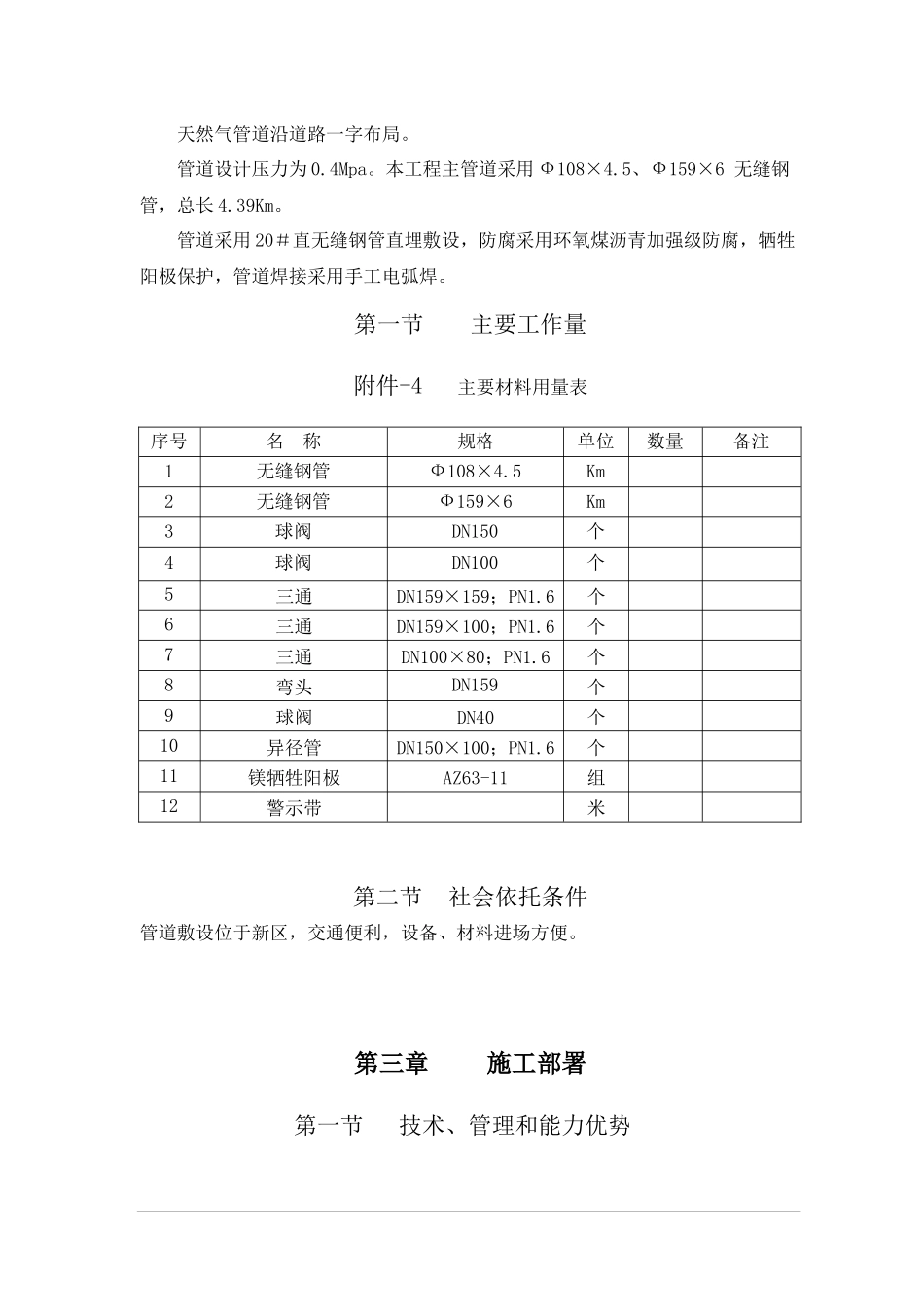

第一章技术文件编制说明第一节文件依据1项目招标文件2中压管道平面走向示意图第二节国家和行业相关标准、规范1《输油输气管道线路工程施工及验收规范》（CJJ63--95）2《埋地钢质管道牺牲阳极保护设计规范》（SY/T0019-97）；3《关于处理石油管道和天然气管道与公路相互关系的若干规定》（试行）（78）交公路字698号，（78）油化管道安452号）4《工程测量规范》（GB50026-93）；5《城镇燃气输配工程施工及验收规范》（CJJ33-2005）6《埋地钢质管道环氧煤沥青防腐层技术标准》（SY/T0447-1996）7《钢质管道穿越铁路和公路推荐做法》（SY/T0325-2001）8《管道干线标记设置技术规定》（SY/T6064-94）9《钢质管道熔结环氧粉末外涂层技术标准》（SY/0315－97）10《城市燃气设计规范》（GB50028-2006）11《钢溶化焊接对接接头射线照像和质量分析》（GB/3323-87）12《石油天然气工业输送钢管交货技术条件第一部分：a级钢管》（GB/T9711.1-1997）；13《阀门的检测与安装规范》（SY/T4102－95）14《碳钢焊条》GB/T5117－1995）15《钢制管道及验收规范》SY/T4103－1995）16《管道工程施工环境暂行规定》（中管工字［2000］第179号）17《现场设备、工业管道焊接工程施工及验收规范》（GB50236-98）18《石油天然气管道保护条例》19《工业金属管道工程施工及验收规范》（GB50235-97）第三节本公司文件1《压力管道安装质量保证手册》及体系文件GB/T19002-1994idtISO9002；2《质量保证手册》及体系文件ISO9002质量保证体系；3《职业安全卫生管理手册》。第四节其它相关依据1本公司人员现场踏勘所收集的相关资料；2招标会答疑结论；3本公司与施工有关的人员、机具、设备等资料。第二章工程描述天然气管道沿道路一字布局。管道设计压力为0.4Mpa。本工程主管道采用Ф108×4.5、Ф159×6无缝钢管，总长4.39Km。管道采用20＃直无缝钢管直埋敷设，防腐采用环氧煤沥青加强级防腐，牺牲阳极保护，管道焊接采用手工电弧焊。第一节主要工作量附件-4主要材料用量表序号名称规格单位数量备注1无缝钢管Ф108×4.5Km2无缝钢管Ф159×6Km3球阀DN150个4球阀DN100个5三通DN159×159；PN1.6个6三通DN159×100；PN1.6个7三通DN100×80；PN1.6个8弯头DN159个9球阀DN40个10异径管DN150×100；PN1.6个11镁牺牲阳极AZ63-11组12警示带米第二节社会依托条件管道敷设位于新区，交通便利，设备、材料进场方便。第三章施工部署第一节技术、管理和能力优势打底填充和盖面焊好管道1.5m未组对管段吊管机焊接设备堆土区管沟通道1.5m1.5m4.5m施工作业带的设置示意图0.5m施工带边界线3m4.5土堆管沟1.5m布管组焊施工通道施工带边界线施工作业带横断面布置第二节施工平面布置计划1.布置原则施工机组、施工营地具体布置应根据设计线路走向和沿线地形条件进行，并以有利于施工为原则。2.施工作业带的设置施工作业带宽度为4.5m，其中1.5m作堆土使用，约1.5m为管沟，1.5m作为管道组焊场地和施工设备行走通道，见图：项目经理1人管线施工两个作业队48人辅助施工一个作业队5人管理层8人作业层53人工艺工程师项目工程师项目经理质量工程师焊接工程师材料工程师第四章组织机构和人员配备第一节组织机构设置施工交通便利，施工区位于大武口新区，通讯条件良好。各施工队根据所担负的施工任务，合理确定驻地。同时根据工程的特点及公司的管理经验，在该工程项目中实行两层次管理即：1项目管理层本工程实行项目统一协调指导，各分管部门负责人做好分管方面的工作，施工管理层由技术、经济、统计、质量、安全、设备、财务等管理人员组成，分别完成各自职责范围内的工作，统一向项目经理负责。2施工作业层施工作业层根据本标段的自然地理特点、材料供应、预制能力和本公司的资源配置情况，保证业主工期要求。由于大武口新区天然气一期工程有四个标段，经研究决定组建两个组焊施工作业队，各自承担两个标段燃气管网施工，后勤保证队负责本标段的材料运输、后勤保障。3项目经理部组织结构4项目经理部人员组成技术负责人1人质量安全1人计划统计1人物资管理1人5组焊作业队组成电气焊3人共28人共两队队长1人管工3人普工14人操作手1人电工1人起重工1人电气焊...
