多工位级进模的设计(基础知识)VIP免费

多工位级进模的设计(基础知识)_第1页
1/24
多工位级进模的设计(基础知识)_第2页
2/24
多工位级进模的设计(基础知识)_第3页
3/24

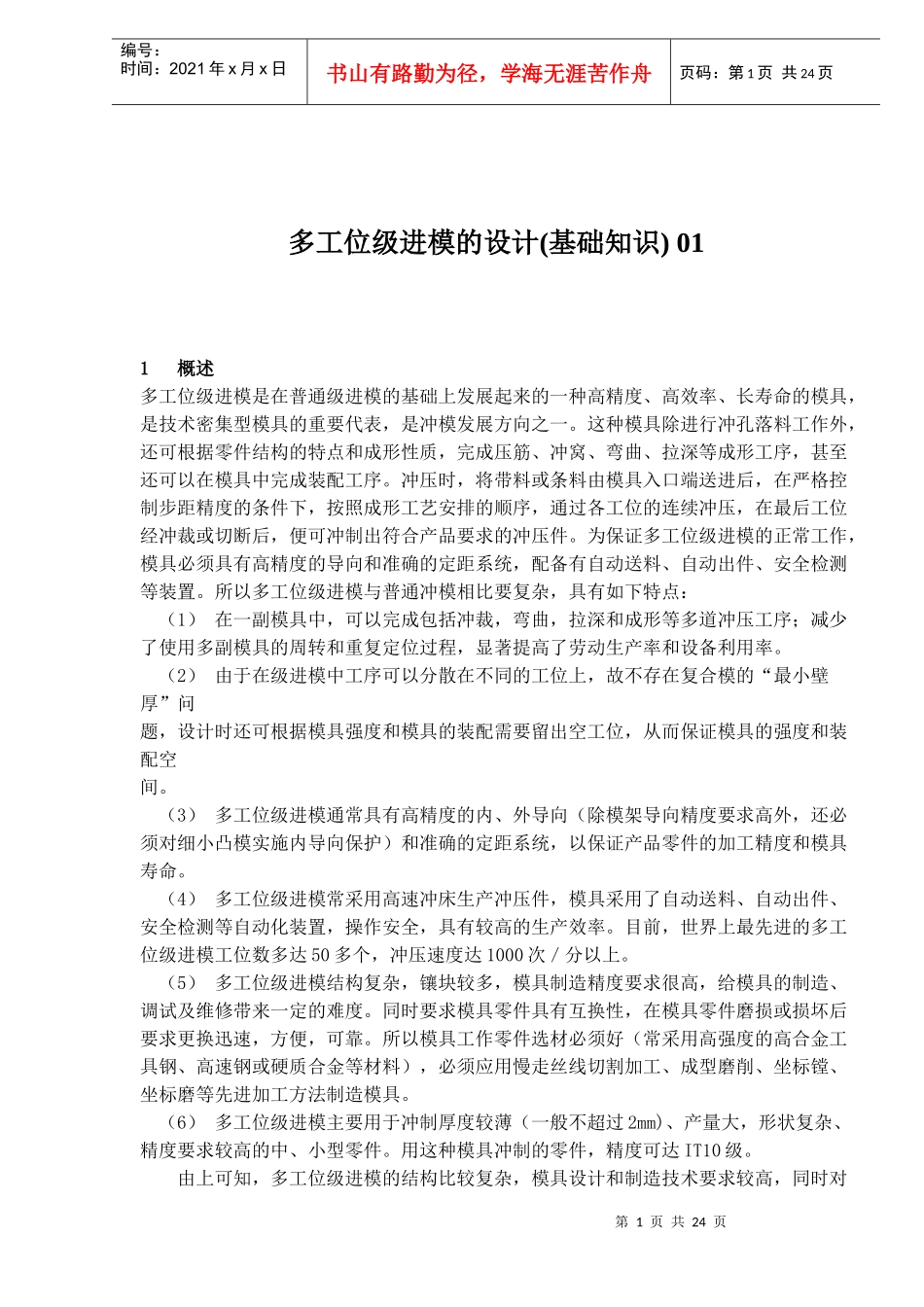

第1页共24页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共24页多工位级进模的设计(基础知识)011概述多工位级进模是在普通级进模的基础上发展起来的一种高精度、高效率、长寿命的模具,是技术密集型模具的重要代表,是冲模发展方向之一。这种模具除进行冲孔落料工作外,还可根据零件结构的特点和成形性质,完成压筋、冲窝、弯曲、拉深等成形工序,甚至还可以在模具中完成装配工序。冲压时,将带料或条料由模具入口端送进后,在严格控制步距精度的条件下,按照成形工艺安排的顺序,通过各工位的连续冲压,在最后工位经冲裁或切断后,便可冲制出符合产品要求的冲压件。为保证多工位级进模的正常工作,模具必须具有高精度的导向和准确的定距系统,配备有自动送料、自动出件、安全检测等装置。所以多工位级进模与普通冲模相比要复杂,具有如下特点:(1)在一副模具中,可以完成包括冲裁,弯曲,拉深和成形等多道冲压工序;减少了使用多副模具的周转和重复定位过程,显著提高了劳动生产率和设备利用率。(2)由于在级进模中工序可以分散在不同的工位上,故不存在复合模的“最小壁厚”问题,设计时还可根据模具强度和模具的装配需要留出空工位,从而保证模具的强度和装配空间。(3)多工位级进模通常具有高精度的内、外导向(除模架导向精度要求高外,还必须对细小凸模实施内导向保护)和准确的定距系统,以保证产品零件的加工精度和模具寿命。(4)多工位级进模常采用高速冲床生产冲压件,模具采用了自动送料、自动出件、安全检测等自动化装置,操作安全,具有较高的生产效率。目前,世界上最先进的多工位级进模工位数多达50多个,冲压速度达1000次/分以上。(5)多工位级进模结构复杂,镶块较多,模具制造精度要求很高,给模具的制造、调试及维修带来一定的难度。同时要求模具零件具有互换性,在模具零件磨损或损坏后要求更换迅速,方便,可靠。所以模具工作零件选材必须好(常采用高强度的高合金工具钢、高速钢或硬质合金等材料),必须应用慢走丝线切割加工、成型磨削、坐标镗、坐标磨等先进加工方法制造模具。(6)多工位级进模主要用于冲制厚度较薄(一般不超过2mm)、产量大,形状复杂、精度要求较高的中、小型零件。用这种模具冲制的零件,精度可达IT10级。由上可知,多工位级进模的结构比较复杂,模具设计和制造技术要求较高,同时对第2页共24页第1页共24页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共24页冲压设备、原材料也有相应的要求,模具的成本高。因此,在模具设计前必须对工件进行全面分析,然后合理确定该工件的冲压成形工艺方案,正确设计模具结构和模具零件的加工工艺规程,以获得最佳的技术经济效益。显然,采用多工位级进模进行冲压成形与采用普通冲模进行冲压成形在冲压成形工艺、模具结构设计及模具加工等方面存在许多不同,本章将重点介绍它们在冲压工艺与模具设计上的不同之处。2.多工位级进模的排样设计排样设计是多工位级进模设计的关键之一。排样图的优化与否,不仅关系到材料的利用率,工件的精度,模具制造的难易程度和使用寿命等,而且关系到模具各工位的协调与稳定。冲压件在带料上的排样必须保证完成各冲压工序,准确送进,实现级进冲压;同时还应便于模具的加工、装配和维修。冲压件的形状是千变万化的,要设计出合理的排样图,必须从大量的参考资料中学习研究,并积累实践经验,才能顺利地完成设计任务。排样设计是在零件冲压工艺分析的基础之上进行的。确定排样图时,首先要根据冲压件图纸计算出展开尺寸,然后进行各种方式的排样。在确定排样方式时,还必须对工件的冲压方向、变形次数、变形工艺类型、相应的变形程度及模具结构的可能性、模具加工工艺性、企业实际加工能力等进行综合分析判断。同时全面考虑工件精度和能否顺利进行级进冲压生产后,从几种排样方式中选择一种最佳方案。完整的排样图应给出工位的布置、载体结构形式和相关尺寸等。当带料排样图设计完成后,模具的工位数及各工位的内容;被冲制工件各工序的安排及先后顺序,工件的排列方式;模具的送料步距、条料的宽度和材料的利...
