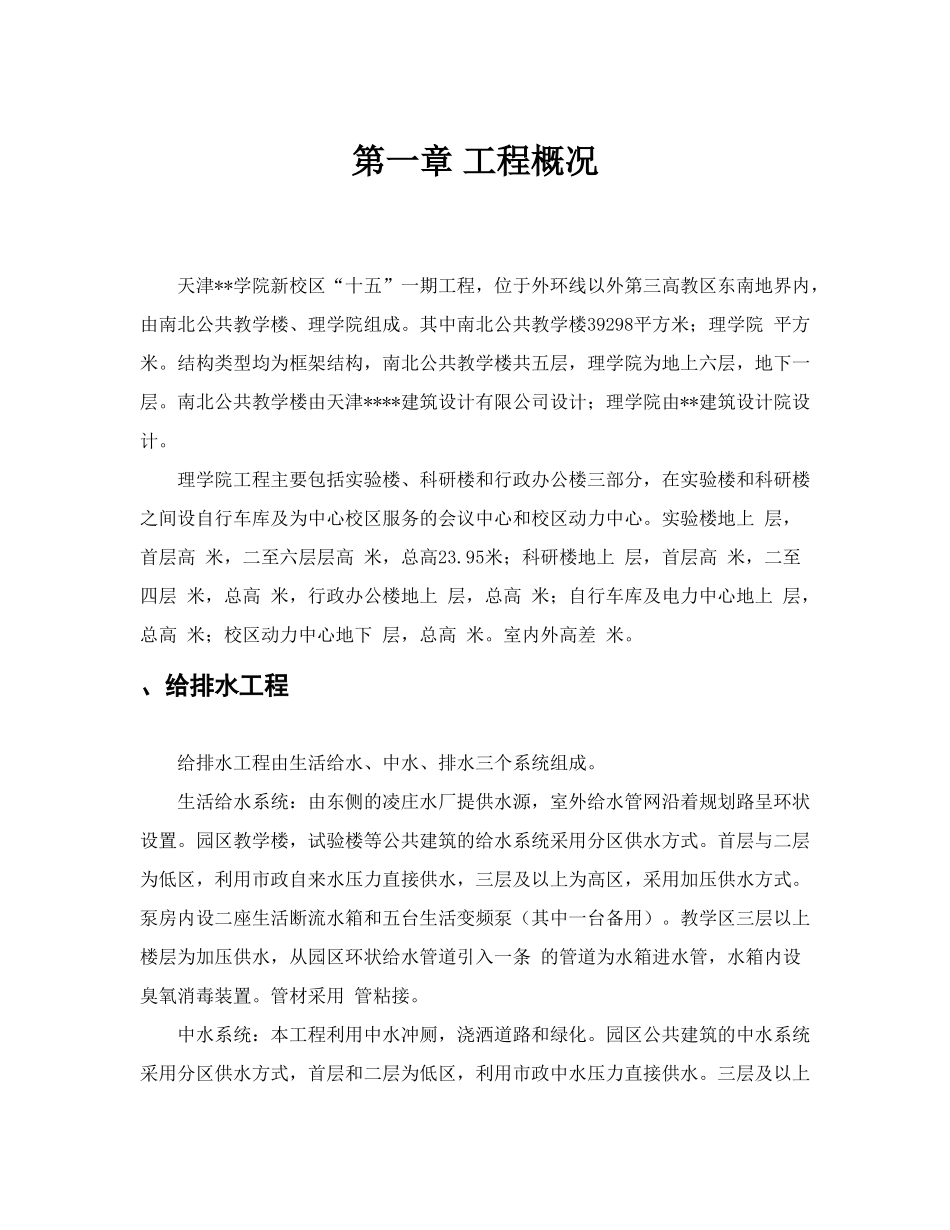

第一章工程概况天津**学院新校区“十五”一期工程，位于外环线以外第三高教区东南地界内，由南北公共教学楼、理学院组成。其中南北公共教学楼39298平方米；理学院平方米。结构类型均为框架结构，南北公共教学楼共五层，理学院为地上六层，地下一层。南北公共教学楼由天津****建筑设计有限公司设计；理学院由**建筑设计院设计。理学院工程主要包括实验楼、科研楼和行政办公楼三部分，在实验楼和科研楼之间设自行车库及为中心校区服务的会议中心和校区动力中心。实验楼地上层，首层高米，二至六层层高米，总高23.95米；科研楼地上层，首层高米，二至四层米，总高米，行政办公楼地上层，总高米；自行车库及电力中心地上层，总高米；校区动力中心地下层，总高米。室内外高差米。、给排水工程给排水工程由生活给水、中水、排水三个系统组成。生活给水系统：由东侧的凌庄水厂提供水源，室外给水管网沿着规划路呈环状设置。园区教学楼，试验楼等公共建筑的给水系统采用分区供水方式。首层与二层为低区，利用市政自来水压力直接供水，三层及以上为高区，采用加压供水方式。泵房内设二座生活断流水箱和五台生活变频泵（其中一台备用）。教学区三层以上楼层为加压供水，从园区环状给水管道引入一条的管道为水箱进水管，水箱内设臭氧消毒装置。管材采用管粘接。中水系统：本工程利用中水冲厕，浇洒道路和绿化。园区公共建筑的中水系统采用分区供水方式，首层和二层为低区，利用市政中水压力直接供水。三层及以上为高区，加压供水。泵房内设一座中水箱和五台中水变频泵（其中一台备用）。从园区中水管道引入一条的管道为水箱进水管，并设置自来水应急补水管。管材采用管粘接排水系统：采用废、污分流制。生活污废水排入室外化粪池，排水立管设伸顶通气管，屋面雨水采用内排水系统，排至室外散土。无压污废水管道、雨水管道采用立管为双壁中空内螺旋管、支管和干管为复合管。有压污水管采用管粘接。、电气工程电气工程是采用三相五线制系统，在一层设变配电室，供地下室及理学院的用电。低压供电电压为伏，低压配电室室内接地系统和室外接地极与联合接地体可靠接地，接地电阻小于欧姆。楼内所有低压电缆沿电缆桥架或穿管敷设，由变电站引至楼内配电间内电缆经竖井引上至各层。电缆采用()型、与()阻燃电缆，干线电缆中途需“”接时，设接线箱于竖井内。照明、动力线路采用“型”导线，照明线均穿阻燃管暗敷。地下室动力线均穿钢管暗敷，地上部分均穿管暗敷。应急照明线、消防电源均采用“”型阻燃导线穿钢管引至各事故照明灯具及消防用电设备。防雷接地：本工程按三类防雷建筑物考虑在屋顶设置避雷带，凡突出屋面的所有金属构件均应与避雷带可靠焊接。在图纸设计的位置设置测试点。各种进出建筑物的金属管道、竖向金属管道及电缆在底部与接地装置相连。每个卫生间做局部等电位联接。利用建筑物结构柱内二根对角钢筋作为引下线，避雷带与主钢筋可靠焊接，引下线和基础底盘钢筋焊接成为一整体做为接地装置。并且在地下层四周外墙适当位置甩出*热镀锌扁钢与外界护坡桩联接作为铺助接地极。室外接地凡焊接处均应刷沥青作防腐处理。本工程强、弱电、防雷接地系统统一设置，采用统一接地体，故总接地电阻要求小于欧姆。、采暖工程本工程采暖共分为三个系统，分别供给科研楼、试验楼及办公楼。科研楼及试验楼采用上供下回单管同程式系统，供回水管于顶层及首层顶板下敷设。办公楼采用上供下回双管同程式系统，供回水管于二层顶板下敷设。办公楼入口设大门空气幕。报告厅采用下供下回双管同程式系统，供回水管于夹层板内敷设。散热器采用内壁无砂灰铸铁柱翼橄榄型。采暖管材采用热镀锌钢管丝扣连接。穿越不采暖区域的管道作保温，保温层为40mm厚的离心玻璃棉。三、编制依据、《工程建设标准强制性条文》、《建筑工程施工质量验收统一标准》—、《建筑电气工程施工质量验收规范》—、《建筑给排水采暖施工质量验收规范》—、《建设工程文件归档整理规范》—、相应现行的有关技术规程及标准图集第二章施工部署一、施工管理组成本工程工期紧,为顺利完成本工程的安装施工任务，并达到预期的工程目标，我公司配...
