基坑围护评审施工组织设计VIP免费

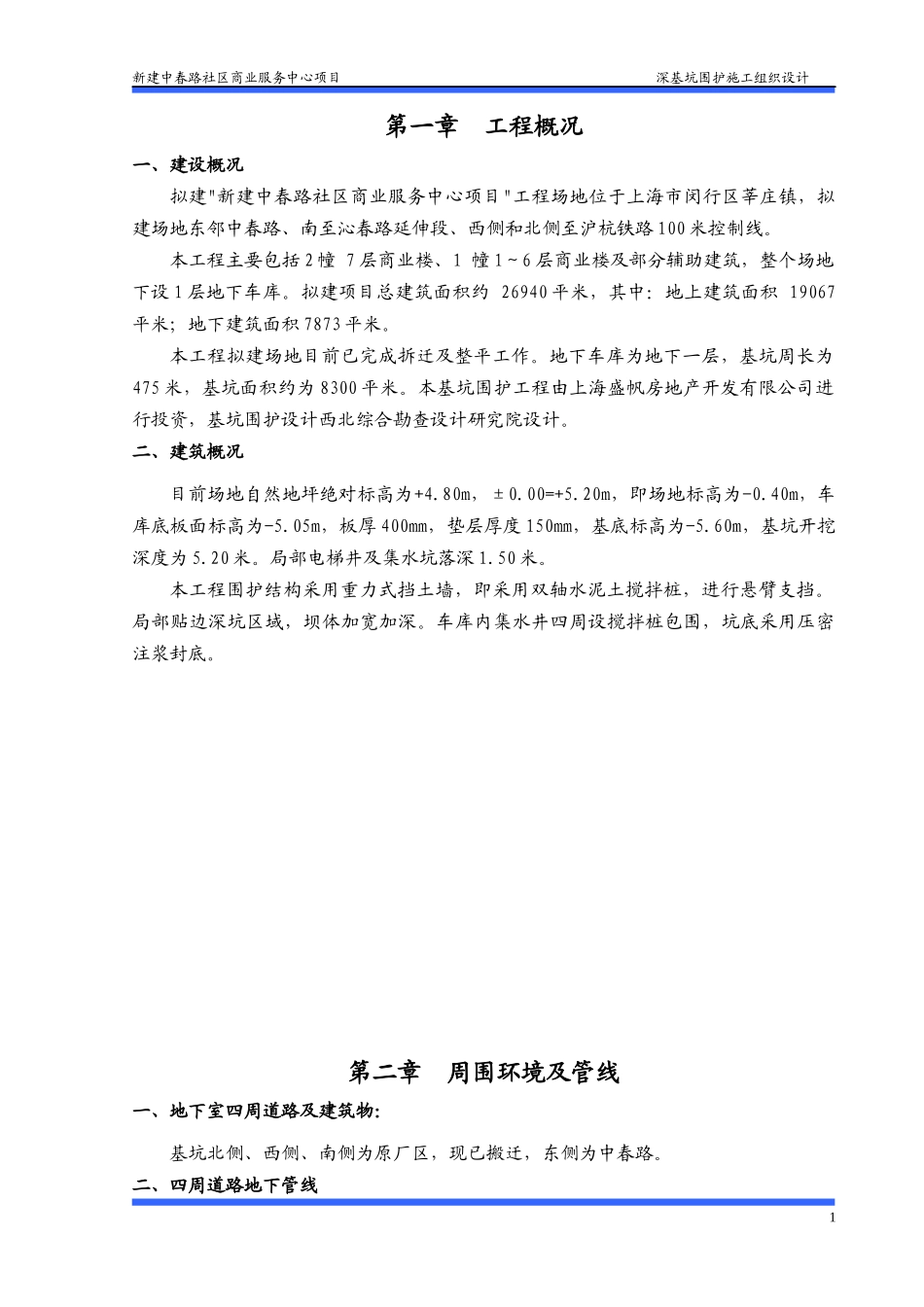

新建中春路社区商业服务中心项目深基坑围护施工组织设计第一章工程概况一、建设概况拟建"新建中春路社区商业服务中心项目"工程场地位于上海市闵行区莘庄镇，拟建场地东邻中春路、南至沁春路延伸段、西侧和北侧至沪杭铁路100米控制线。本工程主要包括2幢7层商业楼、1幢1～6层商业楼及部分辅助建筑，整个场地下设1层地下车库。拟建项目总建筑面积约26940平米，其中：地上建筑面积19067平米；地下建筑面积7873平米。本工程拟建场地目前已完成拆迁及整平工作。地下车库为地下一层，基坑周长为475米，基坑面积约为8300平米。本基坑围护工程由上海盛帆房地产开发有限公司进行投资，基坑围护设计西北综合勘查设计研究院设计。二、建筑概况目前场地自然地坪绝对标高为+4.80m，±0.00=+5.20m，即场地标高为-0.40m，车库底板面标高为-5.05m，板厚400mm，垫层厚度150mm，基底标高为-5.60m，基坑开挖深度为5.20米。局部电梯井及集水坑落深1.50米。本工程围护结构采用重力式挡土墙，即采用双轴水泥土搅拌桩，进行悬臂支挡。局部贴边深坑区域，坝体加宽加深。车库内集水井四周设搅拌桩包围，坑底采用压密注浆封底。第二章周围环境及管线一、地下室四周道路及建筑物：基坑北侧、西侧、南侧为原厂区，现已搬迁，东侧为中春路。二、四周道路地下管线1新建中春路社区商业服务中心项目深基坑围护施工组织设计原厂区内所有管线已经废除。东侧中春路与基坑之间有两条信息管线：信息24孔，距离基坑11.5米；信息12孔，距离基坑20.1米。三、环境分析、基坑等级本工程基坑安全等级为三级，环境保护等级为三级。四、对周边建筑、管线影响分析、保护措施4.1准备工作1、在制定基坑围护结构施工监控信息化方案前，配合专业公司详尽查阅工程地质报告，了解本建筑周围区域历年来水文气象情况，调查分析基地内地下障碍物的分布情况，核查周边主要建筑物的确切位置、基础形式、结构形式及建筑年代等。对周边建筑、地下管线首先进行外观检查，必要时加以拍照备查。了解业主的要求，熟悉法规及有关文件，最后收集整理成册，以备查用。2、对设计的基坑围护措施要吃透其设计意图，严格细致地做好深基坑施工组织设计，通过技术交底，使全体施工人员认识到开挖施工必须依循的技术标准、所设计的施工程序及施工参数，做到开挖方式与设计受力体系一致。3、由于地下工程施工、设计、周围环境保护等密切相关，所以进场后，必须按标书要求分别把有关的设计、地区、管线等单位协调起来，才能保证整个地下施工阶段周围环境的安全，做到万无一失。先要建立一套完整的保护周围建筑、地下管线的组织协调体系。4.2地下管线的保护随着工程的进度进行跟踪监测，一旦发现位移值较大时，马上进行跟踪注浆加强管线保护。4.3周围道路路的保护措施第一、缩小施工段间距，加快施工速度，严格控制无支撑暴露时间，加强控制，随时掌握基坑变形大小，减少基坑的变形量，及时浇灌底板混凝土结构，严格控制基坑的位移，确保地面监测控制。第二、根据监测情况，运用信息化管理模式，确保施工安全。监测聘请专业的监测单位进行监测，同时加强监测控制。4.4信息化施工在本工程的整个地下施工过程中，采用科学方法和有效手段获取瞬间变化的信息，使监测数据能及时、准确的反映实际情况，做到信息化施工，以确保在施工过程中围护体系和周边道路、地下管线等的安全，使整个工地地下施工顺利进行。2新建中春路社区商业服务中心项目深基坑围护施工组织设计第三章地质情况本工程基坑开挖深度约为地面下5.2m，属三级基坑。开挖涉及地基土层为①层、第②3层。一、地质地貌根据勘察报告，拟建场地位于浦东新区，根据场地土层特性及成因，属潮坪地貌类型。根据静探孔和钻探孔资料分析，场地地层分布主要有以下特点：1.表层①层素填土在本场地遍布，以粘性土为主，夹少量碎石，局部底部夹新近沉积粘性土，土质混杂不均。2.第②3层砂质粉土在本场地遍布,该层土质不均，在该层顶部、底部夹较多粘3新建中春路社区商业服务中心项目深基坑围护施工组织设计性土。3.第④层淤泥质粘土在本场地遍布，夹薄层粉性土。4.第⑤层粘土在本场地遍布，夹薄层粉性土。5.第⑥1层粉质...
