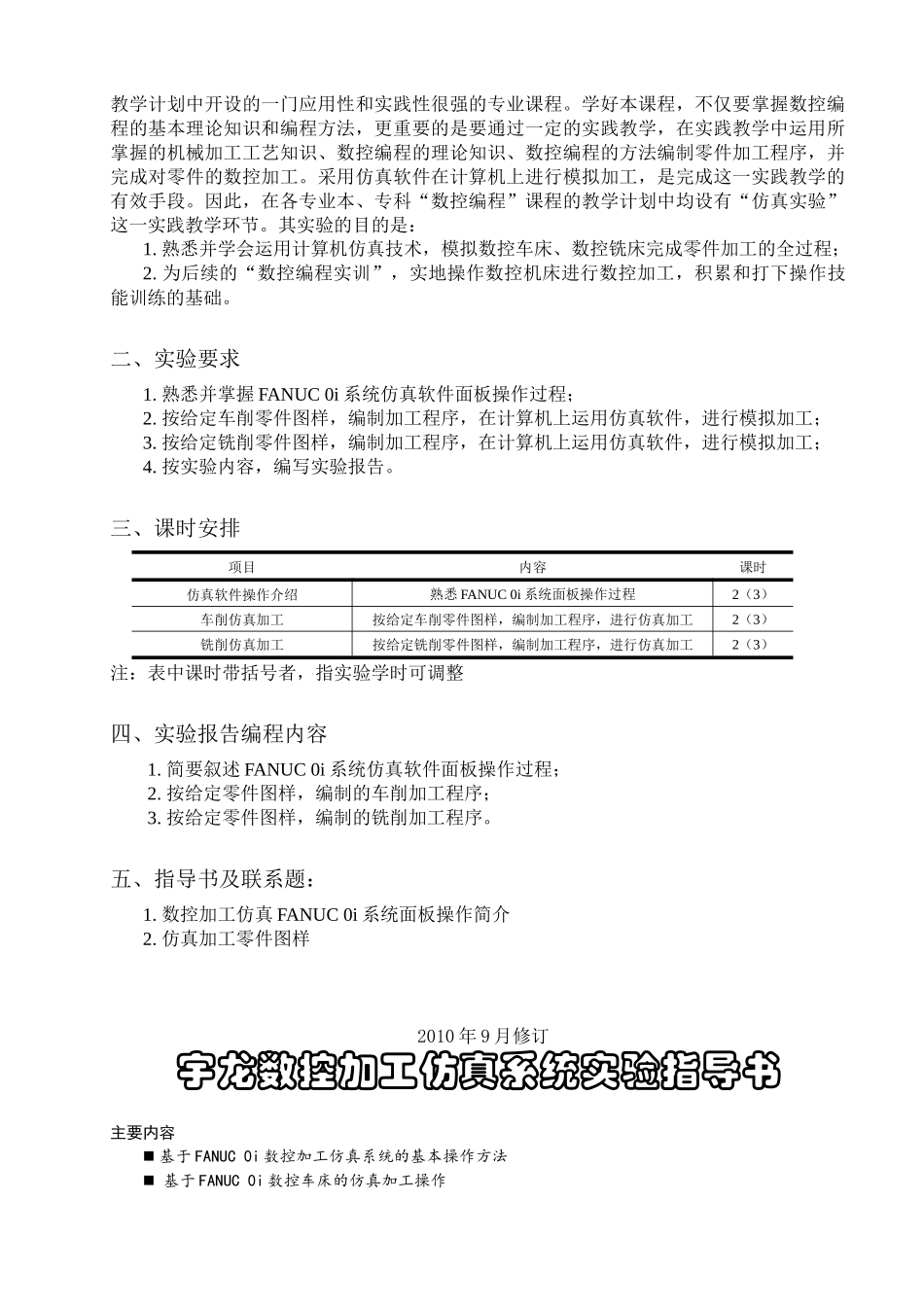

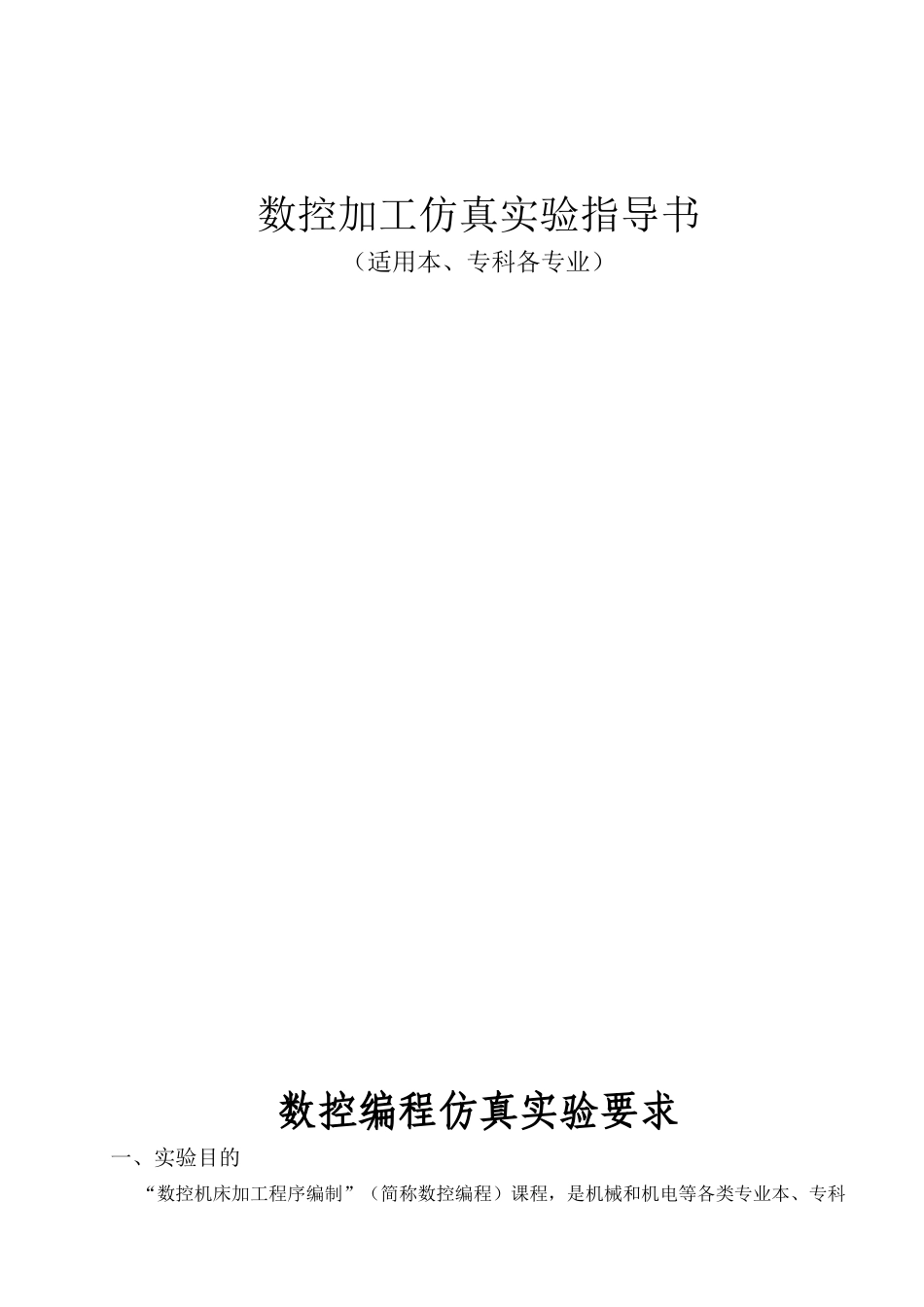

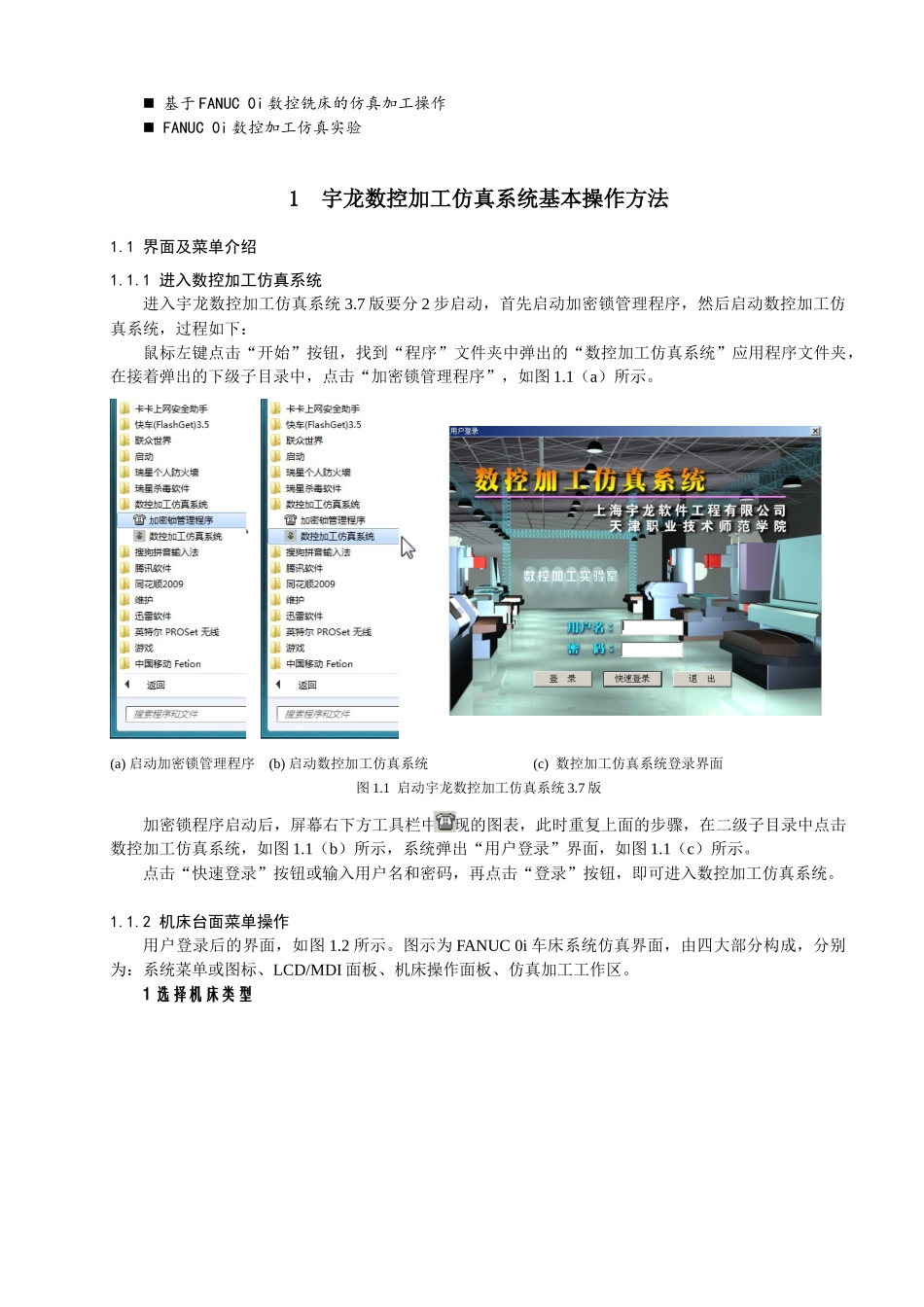

数控加工仿真实验指导书（适用本、专科各专业）数控编程仿真实验要求一、实验目的“数控机床加工程序编制”（简称数控编程）课程，是机械和机电等各类专业本、专科教学计划中开设的一门应用性和实践性很强的专业课程。学好本课程，不仅要掌握数控编程的基本理论知识和编程方法，更重要的是要通过一定的实践教学，在实践教学中运用所掌握的机械加工工艺知识、数控编程的理论知识、数控编程的方法编制零件加工程序，并完成对零件的数控加工。采用仿真软件在计算机上进行模拟加工，是完成这一实践教学的有效手段。因此，在各专业本、专科“数控编程”课程的教学计划中均设有“仿真实验”这一实践教学环节。其实验的目的是：1.熟悉并学会运用计算机仿真技术，模拟数控车床、数控铣床完成零件加工的全过程；2.为后续的“数控编程实训”，实地操作数控机床进行数控加工，积累和打下操作技能训练的基础。二、实验要求1.熟悉并掌握FANUC0i系统仿真软件面板操作过程；2.按给定车削零件图样，编制加工程序，在计算机上运用仿真软件，进行模拟加工；3.按给定铣削零件图样，编制加工程序，在计算机上运用仿真软件，进行模拟加工；4.按实验内容，编写实验报告。三、课时安排项目内容课时仿真软件操作介绍熟悉FANUC0i系统面板操作过程2（3）车削仿真加工按给定车削零件图样，编制加工程序，进行仿真加工2（3）铣削仿真加工按给定铣削零件图样，编制加工程序，进行仿真加工2（3）注：表中课时带括号者，指实验学时可调整四、实验报告编程内容1.简要叙述FANUC0i系统仿真软件面板操作过程；2.按给定零件图样，编制的车削加工程序；3.按给定零件图样，编制的铣削加工程序。五、指导书及联系题：1.数控加工仿真FANUC0i系统面板操作简介2.仿真加工零件图样2010年9月修订宇龙数控加工仿真系统实验指导书主要内容基于FANUC0i数控加工仿真系统的基本操作方法基于FANUC0i数控车床的仿真加工操作基于FANUC0i数控铣床的仿真加工操作FANUC0i数控加工仿真实验1宇龙数控加工仿真系统基本操作方法1.1界面及菜单介绍1.1.1进入数控加工仿真系统进入宇龙数控加工仿真系统3.7版要分2步启动，首先启动加密锁管理程序，然后启动数控加工仿真系统，过程如下：鼠标左键点击“开始”按钮，找到“程序”文件夹中弹出的“数控加工仿真系统”应用程序文件夹，在接着弹出的下级子目录中，点击“加密锁管理程序”，如图1.1（a）所示。(a)启动加密锁管理程序(b)启动数控加工仿真系统(c)数控加工仿真系统登录界面图1.1启动宇龙数控加工仿真系统3.7版加密锁程序启动后，屏幕右下方工具栏中出现的图表，此时重复上面的步骤，在二级子目录中点击数控加工仿真系统，如图1.1（b）所示，系统弹出“用户登录”界面，如图1.1（c）所示。点击“快速登录”按钮或输入用户名和密码，再点击“登录”按钮，即可进入数控加工仿真系统。1.1.2机床台面菜单操作用户登录后的界面，如图1.2所示。图示为FANUC0i车床系统仿真界面，由四大部分构成，分别为：系统菜单或图标、LCD/MDI面板、机床操作面板、仿真加工工作区。1选择机床类型图1.2宇龙数控加工仿真系统3.7版FANUC0i车床仿真加工系统界面打开菜单“机床/选择机床…”，或单击机床图标菜单，如图1.3（a）鼠标箭头所示，单击弹出“选择机床”对话框，界面如图1.3（b）所示。选择数控系统FANUC0i和相应的机床，这里假设选择铣床通常选择标准类型，按确定按钮，系统即可切换到铣床仿真加工界面，如图1.4所示。(a)选择机床菜单(b)选择机床及数控系统界面图1.3选择机床及系统操作图1.4宇龙数控加工仿真系统3.7版FANUC0i铣床仿真加工系统界面系统菜单或图标仿真加工工作区LCD/MDI面板机床操作面板2工件的使用（1）定义毛坯打开菜单“零件/定义毛坯”或在工具条上选择“”，如图1.5（a）箭头所示，系统弹出定义毛坯的对话框，有长方形和圆形两种毛坯可供选择，如图1.5（b）、（c）所示。(a)定义毛坯菜单(b)长方形毛坯定义(c)圆形毛坯定义图1.5毛坯定义操作在定义毛坯对话框中，各字段的含义如下：名字：在毛坯名字输入框内输入毛坯名，也可使用缺省值；形状：在毛坯形状框内点击下拉列表，选择...
