基于proteus智能交通灯的设计与实现VIP免费

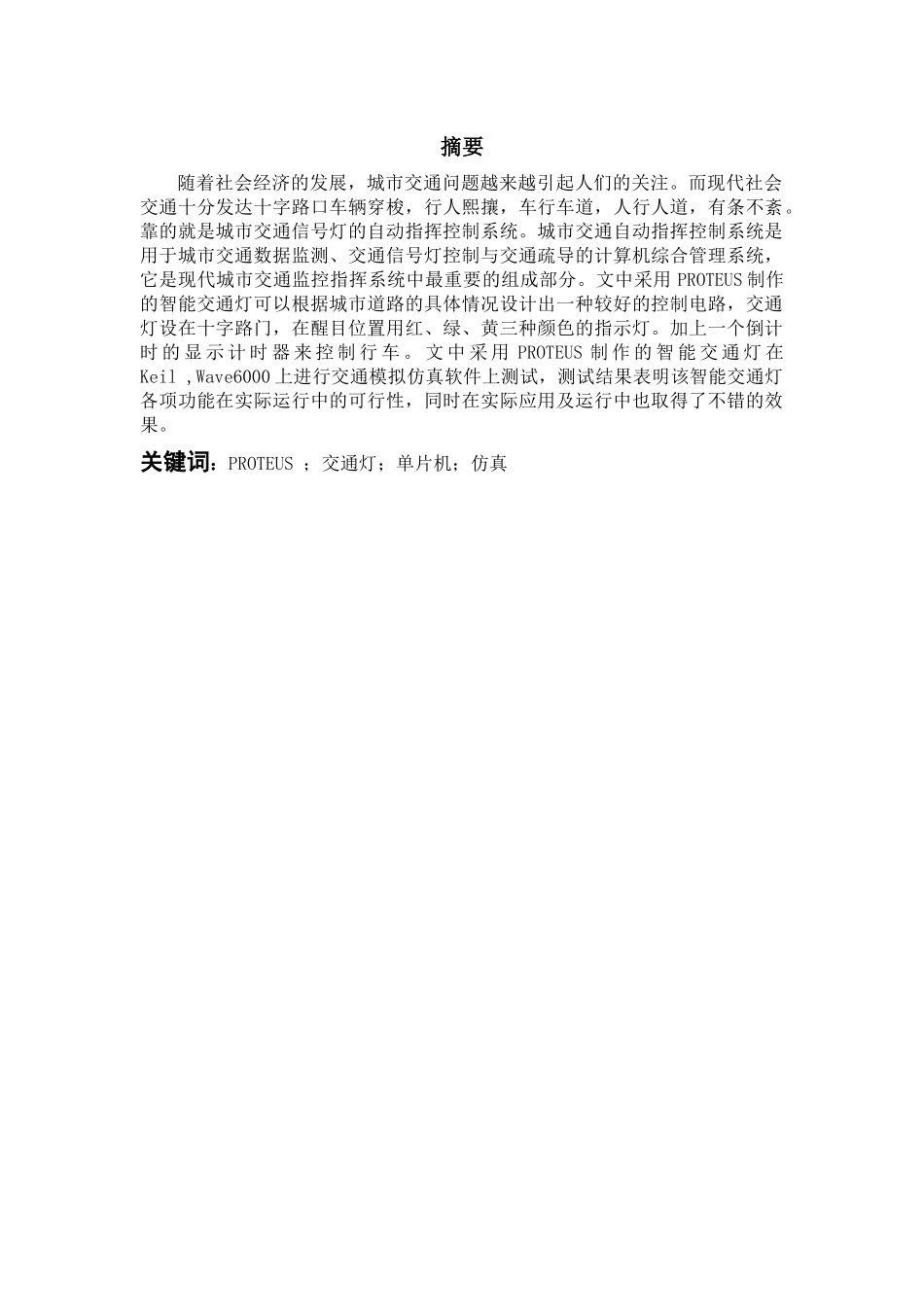

摘要随着社会经济的发展，城市交通问题越来越引起人们的关注。而现代社会交通十分发达十字路口车辆穿梭，行人熙攘，车行车道，人行人道，有条不紊。靠的就是城市交通信号灯的自动指挥控制系统。城市交通自动指挥控制系统是用于城市交通数据监测、交通信号灯控制与交通疏导的计算机综合管理系统，它是现代城市交通监控指挥系统中最重要的组成部分。文中采用PROTEUS制作的智能交通灯可以根据城市道路的具体情况设计出一种较好的控制电路，交通灯设在十字路门，在醒目位置用红、绿、黄三种颜色的指示灯。加上一个倒计时的显示计时器来控制行车。文中采用PROTEUS制作的智能交通灯在Keil,Wave6000上进行交通模拟仿真软件上测试，测试结果表明该智能交通灯各项功能在实际运行中的可行性，同时在实际应用及运行中也取得了不错的效果。关键词：PROTEUS；交通灯；单片机；仿真目录摘要................................................................1前言................................................................3第一章交通灯的设计思路............................................41.1系统模拟交通灯的控制要求.....................................41.2设计方案....................................................41.3设计思路....................................................5第二章单片机主控电路和中断系统....................................72.1主控电路及管脚说明...........................................72.1.1主控电路...............................................72.1.2管脚说明...............................................82.2MCS-51的中断源..............................................92.3中断处理流程...............................................102.4交通灯的中断处理流程.......................................112.5交通灯的硬件设计原理图.....................................112.6交通灯的软件设计流程图及部分程序............................12第三章基于PROTEUS的电路设计和仿真...............................153.1PROTEUS软件简介............................................153.2PROTEUS软件的强大功能......................................153.3用PROTEUS绘制电路图.......................................153.4PROTEUS和KEIL编译器的结合使用.............................183.5PROTEUS对单片机的仿真......................................20第四章总结........................................................24谢辞...............................................................25参考文献...........................................................26前言交通是一个城市经济的动脉，它不但体现了一个城市的发展活力，也直接与老百姓的生活息息相关。随着我国经济的高速发展，人们对私家车、公交车的需求越来越大。相应地，我国进入WTO以后，我国经济贸易与世界接轨，汽车业关税大大降低，使很多人都能负担得起，买私家车已经不再是遥不可及的梦。但是，车辆的增加无疑会对我国城市交通系统带来沉重的压力。而交通灯在这个交通环境中起着一个重要的角色，智能的交通灯能有效地缓解城市的交通压力，减少交通事故；智能的交通灯能为当地人民节省大量出行时间，创造出更多的社会价值；智能的交通灯为交通顺畅提供了保障，对当地经济起着一个不可估量的作用。目前设计交通灯的方案有很多，有应用CPLD设计实现交通信号灯控制器方法，有应用PLC实现对交通灯控制系统的设计。有应用单片机实现对交通信号灯设计的方法。目前，国内的交通灯一般设在十字路口，在醒目位置用红、绿、黄三种颜色的指示灯。加上一个倒计时的显示计时器来控制行车。对于一般情况下的安全行车，车辆分流尚能发挥作用。但在十字路口，经常一个车道为主干道，车辆较多，放行时间应该长些；另一车道为副干道，车辆较少，放行时间应该短些。但在实际行车过程中，两车道的车辆轮流放行时间相同且固定。这样就会存在一定...
