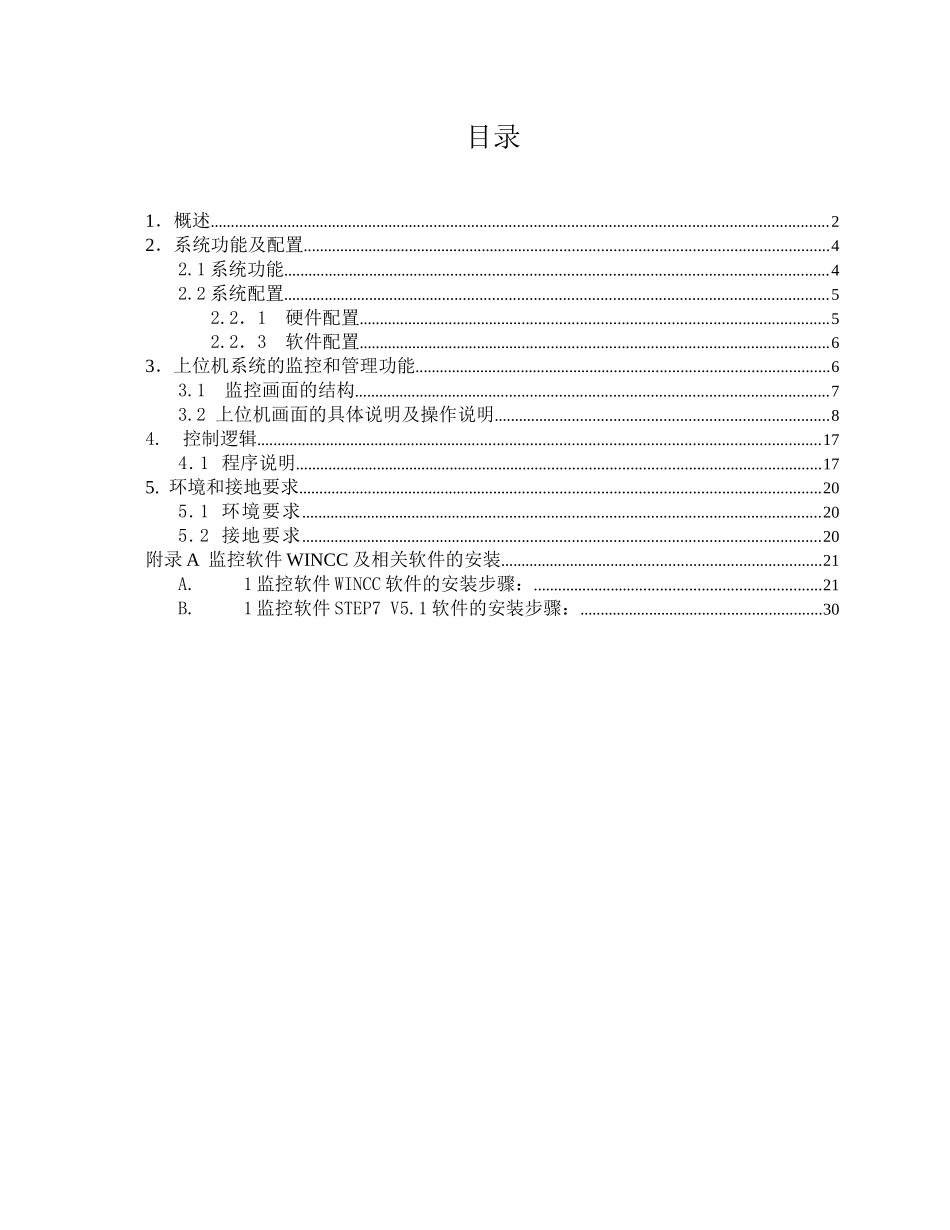

目录1．概述......................................................................................................................................................22．系统功能及配置................................................................................................................................42.1系统功能....................................................................................................................................42.2系统配置....................................................................................................................................52.2．1硬件配置..................................................................................................................52.2．3软件配置..................................................................................................................63．上位机系统的监控和管理功能.....................................................................................................63.1监控画面的结构...................................................................................................................73.2上位机画面的具体说明及操作说明.................................................................................84.控制逻辑.........................................................................................................................................174.1程序说明................................................................................................................................175.环境和接地要求...............................................................................................................................205.1环境要求..............................................................................................................................205.2接地要求..............................................................................................................................20附录A监控软件WINCC及相关软件的安装..............................................................................21A.1监控软件WINCC软件的安装步骤：......................................................................21B.1监控软件STEP7V5.1软件的安装步骤：...........................................................30山西安泰集团股份有限公司高炉煤气布袋除尘电气仪表自控系统操作说明书1．概述本说明适用于山西安泰集团股份有限公司高炉煤气布袋除尘自动控制系统，是由上海泰山除尘设备厂与山西安泰集团股份有限公司签定的《高炉煤气布袋除尘合同书》及附件所作。系统控制的工艺对象包括：净煤气出口蝶阀（手/自动），荒煤气进口蝶阀（手动），筒体上、下气动球阀（手/自动），叶轮给料机（手/自动），脉冲阀，埋刮板机，提升机，风机等。本工程采用上位机＋可编程序控制器（即PLC）＋操作台及就地仪表的控制结构。上位机共一台，作为操作员站兼工程师站，上面装有SIEMENSWINCC监控组态软件、STEP7PLC编程软件、及用它们语言编制的应用软件。运行人员可在控制室内实现对整个布袋除尘工艺系统的启/停控制，正常运行监视及异常工况的处理，也可通过键盘实现软手操，在控制室不再设常规仪表盘。（荒煤气入口的操作只能从操作台上手动操作）PLC采用德国SIEMENS公司的S7-300系列。本PLC系统布置在控制室，完成整个系统的数据采集、逻辑控制和调节控制。程控逻辑设计符合工艺系统的控制及联锁要求，并设全自动、软手操及就地手操三种控制方式，每种方式能互相闭锁。为便于现场维护和调试，在就地设有控制箱，在就地控制箱上具备就地单操及手、自动切换等按钮或转换开关。...
