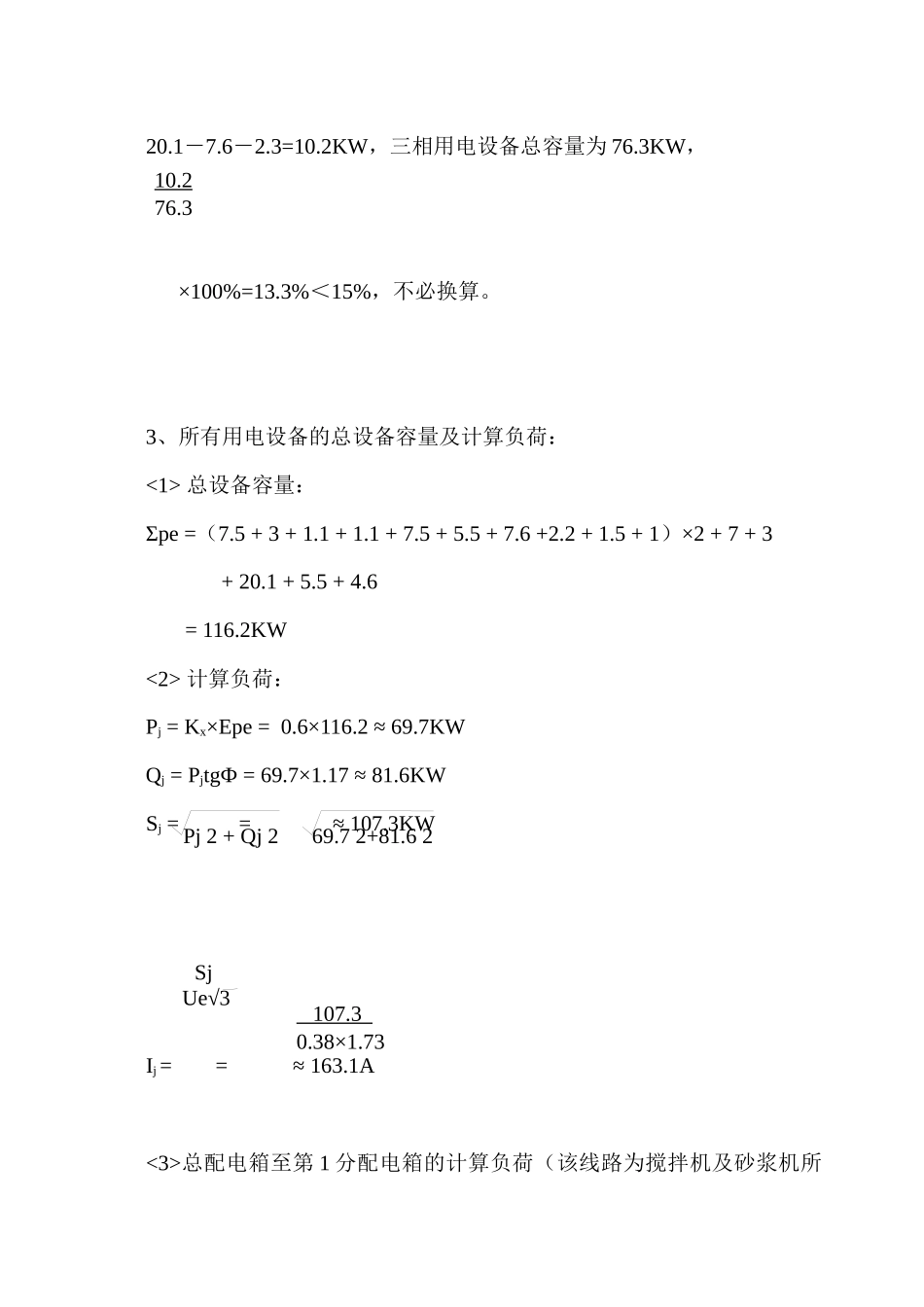

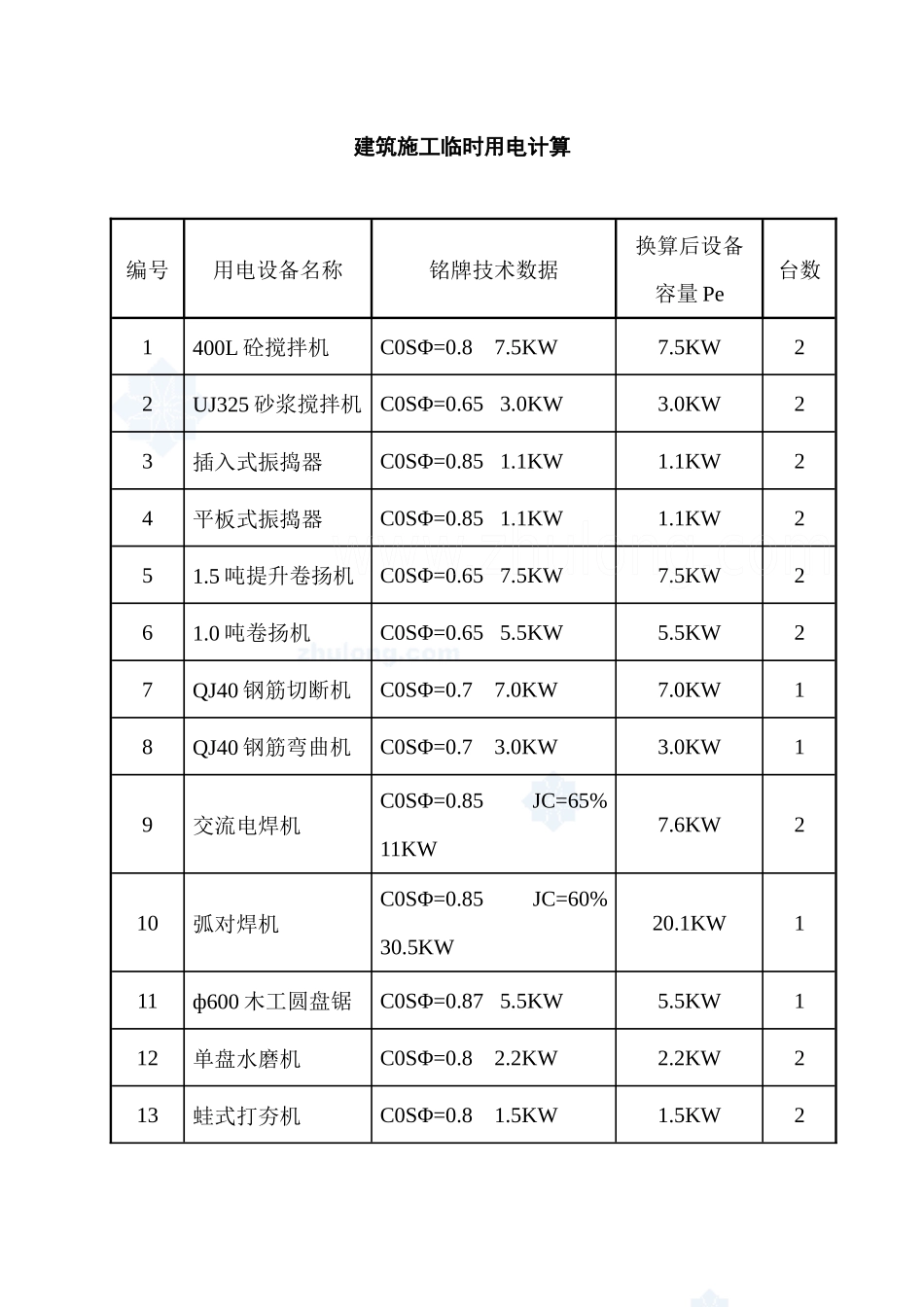

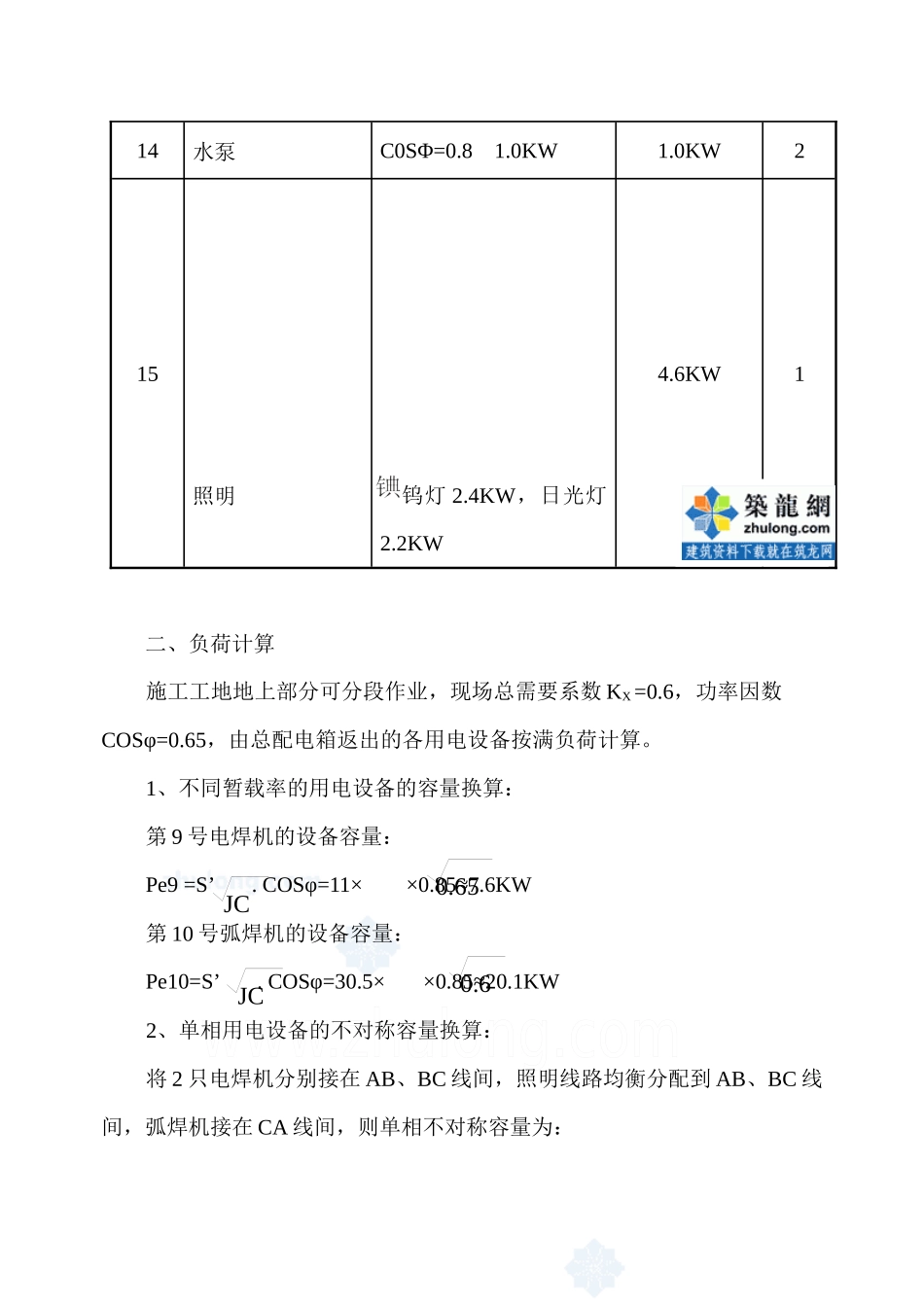

建筑施工临时用电计算编号用电设备名称铭牌技术数据换算后设备容量Pe台数1400L砼搅拌机C0SΦ=0.87.5KW7.5KW22UJ325砂浆搅拌机C0SΦ=0.653.0KW3.0KW23插入式振捣器C0SΦ=0.851.1KW1.1KW24平板式振捣器C0SΦ=0.851.1KW1.1KW251.5吨提升卷扬机C0SΦ=0.657.5KW7.5KW261.0吨卷扬机C0SΦ=0.655.5KW5.5KW27QJ40钢筋切断机C0SΦ=0.77.0KW7.0KW18QJ40钢筋弯曲机C0SΦ=0.73.0KW3.0KW19交流电焊机C0SΦ=0.85JC=65%11KW7.6KW210弧对焊机C0SΦ=0.85JC=60%30.5KW20.1KW111ф600木工圆盘锯C0SΦ=0.875.5KW5.5KW112单盘水磨机C0SΦ=0.82.2KW2.2KW213蛙式打夯机C0SΦ=0.81.5KW1.5KW20.65JC0.6JC14水泵C0SΦ=0.81.0KW1.0KW215照明钨灯2.4KW，日光灯2.2KW4.6KW1二、负荷计算施工工地地上部分可分段作业，现场总需要系数KX=0.6，功率因数COSφ=0.65，由总配电箱返出的各用电设备按满负荷计算。1、不同暂载率的用电设备的容量换算：第9号电焊机的设备容量：Pe9=S’.COSφ=11××0.85≈7.6KW第10号弧焊机的设备容量：Pe10=S’.COSφ=30.5××0.85≈20.1KW2、单相用电设备的不对称容量换算：将2只电焊机分别接在AB、BC线间，照明线路均衡分配到AB、BC线间，弧焊机接在CA线间，则单相不对称容量为：69.72+81.62Pj2+Qj2SjUe√320.1－7.6－2.3=10.2KW，三相用电设备总容量为76.3KW，×100%=13.3%＜15%，不必换算。3、所有用电设备的总设备容量及计算负荷：<1>总设备容量：Σpe=（7.5+3+1.1+1.1+7.5+5.5+7.6+2.2+1.5+1）×2+7+3+20.1+5.5+4.6=116.2KW<2>计算负荷：Pj=Kx×Epe=0.6×116.2≈69.7KWQj=PjtgФ=69.7×1.17≈81.6KWSj==≈107.3KWIj==≈163.1A<3>总配电箱至第1分配电箱的计算负荷（该线路为搅拌机及砂浆机所107.30.38×1.7310.276.3212+15.8219.42+22.7219.42+22.7229.8√3×0.3856.32+34.92用，筒称Σ总一1的计算负荷）：Pj1=7.5×2+3×2=21KW（取COSΦ=0.8）Qj1=Pj1tgΦ=21×0.75≈15.8KVARSj1=≈26.3KVAIj1=≈40A<4>Σ总一2分路为振捣器及1.5吨卷扬机所用，计算负荷：Pj2=1.1×4+7.5×2=19.4KW（取COSΦ=0.65）Qj2=19.4×1.17≈22.7KVARSj2=≈29.8KVAIj2=≈45.4A<5>Σ总一3分路为1.0吨卷扬机，钢筋机械，电焊机、弧焊机所用，计算负荷：Pj3=5.5×2+7+3+7.6×2+20.1=56.3（取COSΦ=0.85）Qj3=56.3×0.62≈34.9KVARSj3=≈66.2KVA26.31.73×0.3866.2√3×0.3814.92+11.2218.7√3×0.384.6√3×0.38Ij3=≈100.7A<6>Σ总一4分路为木工机械，水磨机、打夯机、水泵之用，计算负荷：Pj4=5.5+2.2×2+1.5×2+1×2=14.9KW（取COSΦ=0.8）Qj4=14.9×0.75≈11.2KVARSj4=≈18.7KVAIj4=≈28.4A<7>Σ总一5分路为照明所用，因照明使用纯电阻性，所以Pj5=4.6KWIj5=≈7A三、导线及导线载面的选择本工程总电源至各分配电箱采用铜蕊绝缘塑料架空线，分配电箱至各开关箱采用塑料电缆（VV）或橡胶电缆（Ycw）或YJV电缆埋地敷设。选择的程序是：先按允许温升初选载面，使Ij小于电缆允许载流量。然后再用电压损失校核，使其小于电压损失规定值为满足要求。1．Σ总一1段，L1=80m=0.08KmRo10Ue2Xo10Ue2I j1=40A，Pj1=21KW，Qj1=15.8KVAR查表规范表（5-2-1），初选3×6mm2+2×4mm2（I=51A），电压损失,查表(5-2-5)得导线的电阻Ro=1.2Ω/km，电抗Xo=0.302Ω/km，U△1%=PaLa+QaLa=×21×0.08+×15.8×0.08≈1.4+0.26=1.66（%）＜（5%）满足规定。2．Σ总－2段，L2=90m=0.09kmIj2=45.4A，Pj2=19.4kw查表，初选3×10mm2+2×6mm2（I=70A），电压损失，查表（5-2-5）得导线的电阻Ro=1.2Ω/km，U△2%=×19.4×0.09+略≈1.45（%）<（5%），满足规定。3．Σ总－3段，L3=30m=0.03km，Ij3=100.7A，Pj3=56.3kw，查表（5-2-1）初选3×25mm2+2×16mm2（I=128A）1.210×0.3820.3210×0.3821.210×0.38nΣ1nΣ1查表，得电阻Ro=0.74Ω/km电压损失△U3%=×56.3×0.03+略≈0.87（%）<5%，满足规定。4．Σ总－4段，L4=0.07km，Ij4=28.4A，Pj4=14.9kw查表，初选3×4mm2+2×2.5mm2（I=39A）查表，得电阻Ro=1.2Ω/km，电压损失△U4%=×14.9×0.07+略≈0.87（%）<5%，满足规定。5、照明开关支干线段：因为Ij5=7A，可选定5×1.5mm2导线（I=20A）6、各分...
