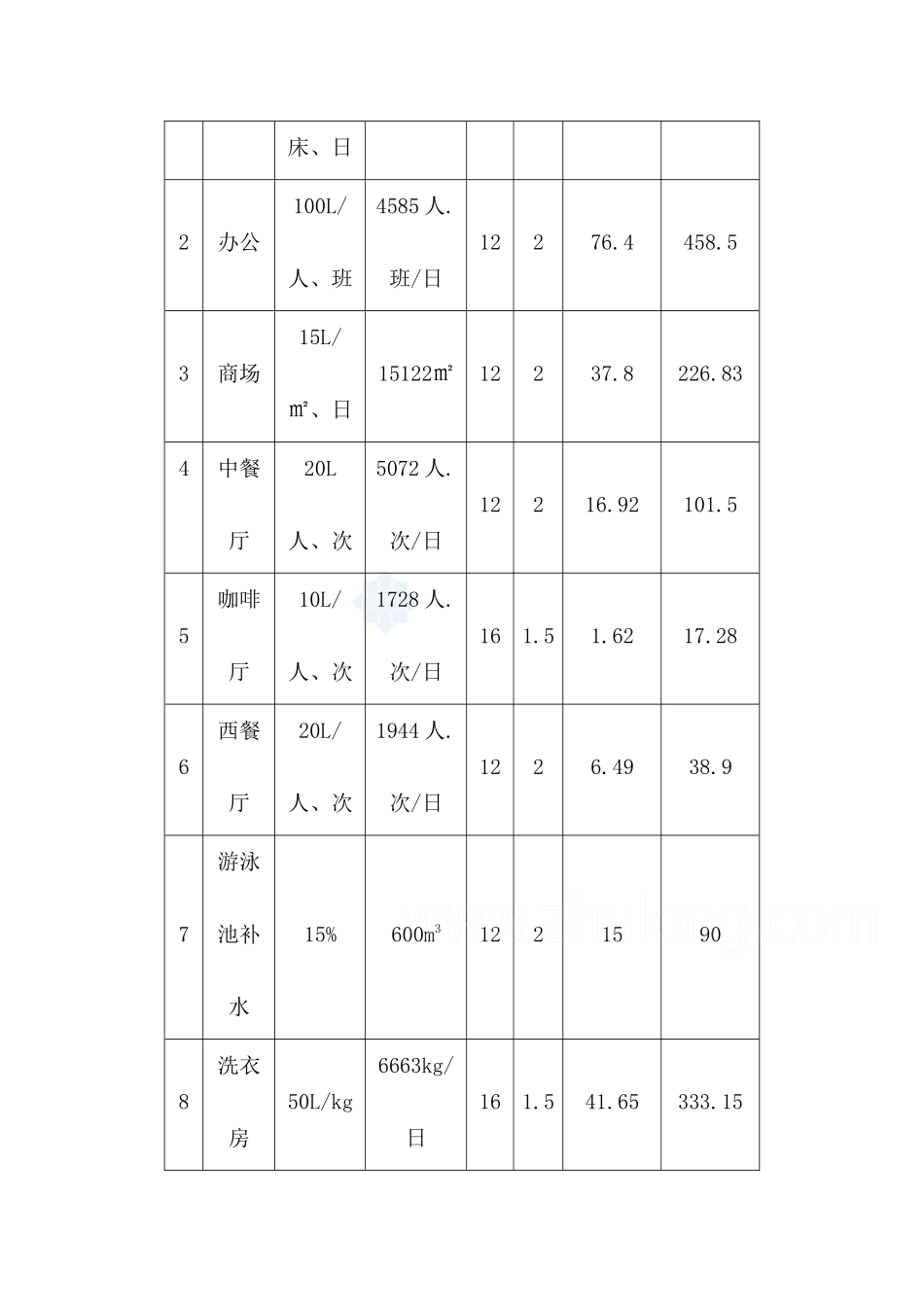

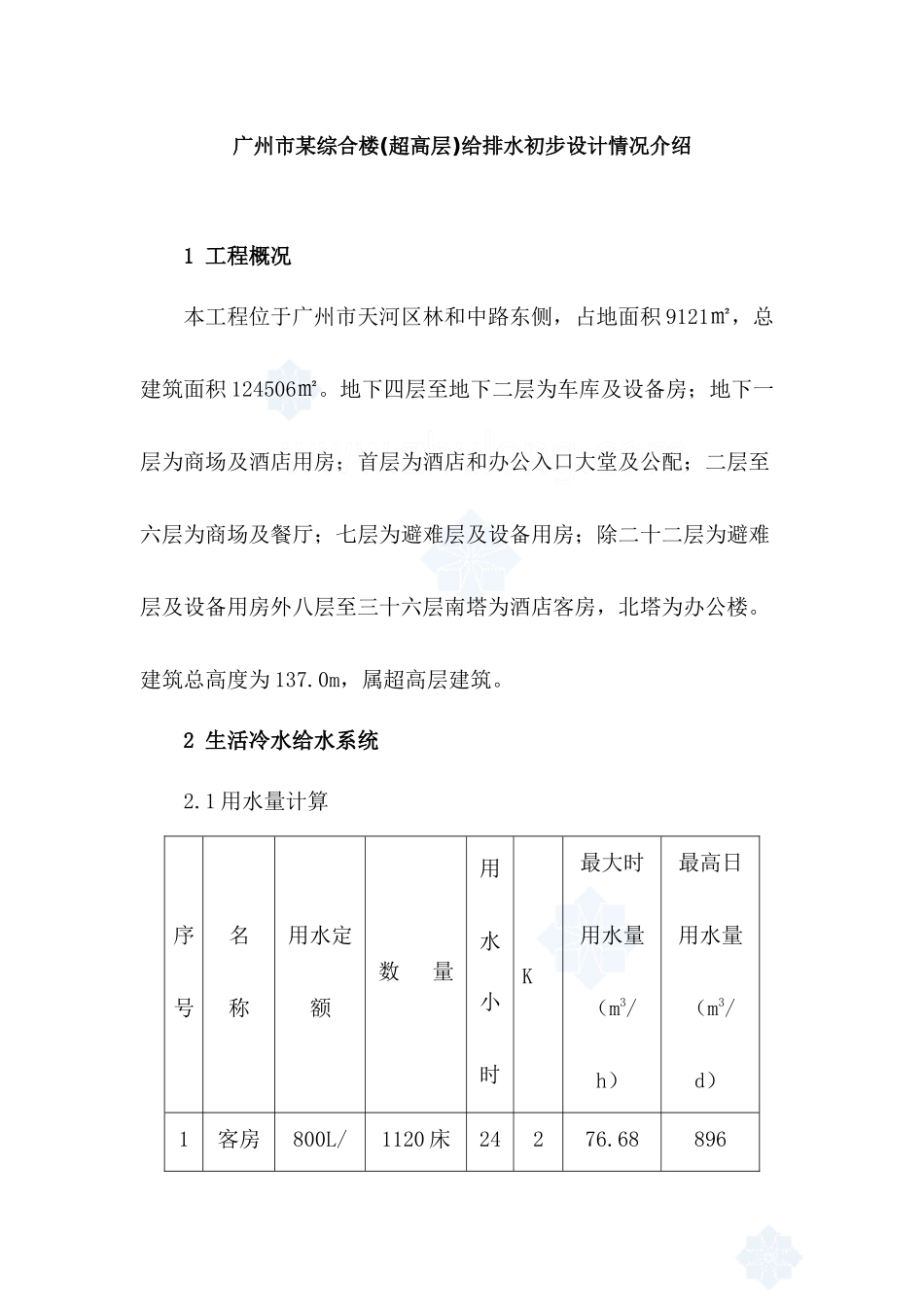

广州市某综合楼(超高层)给排水初步设计情况介绍1工程概况本工程位于广州市天河区林和中路东侧，占地面积9121㎡，总建筑面积124506㎡。地下四层至地下二层为车库及设备房；地下一层为商场及酒店用房；首层为酒店和办公入口大堂及公配；二层至六层为商场及餐厅；七层为避难层及设备用房；除二十二层为避难层及设备用房外八层至三十六层南塔为酒店客房，北塔为办公楼。建筑总高度为137.0m，属超高层建筑。2生活冷水给水系统2.1用水量计算序号名称用水定额数量用水小时K最大时用水量（m3/h）最高日用水量（m3/d）1客房800L/1120床24276.68896床、日2办公100L/人、班4585人.班/日12276.4458.53商场15L/㎡、日15122㎡12237.8226.834中餐厅20L人、次5072人.次/日12216.92101.55咖啡厅10L/人、次1728人.次/日161.51.6217.286西餐厅20L/人、次1944人.次/日1226.4938.97游泳池补水15%600m312215908洗衣房50L/kg6663kg/日161.541.65333.159空调补水24160144010车库地面冲洗2L/㎡、日14000㎡8272811绿化用水2L/㎡次、日2800㎡21.54.25612游泳池淋浴40L/人、次300人.次/日12221213未预见用水量10%34.58364.814总用水量38140132.2水源由林和中路及南面市政路的市政供水干管引入两根DN200供水管，在建筑室外成环状供水环管，从DN200供水环管引出一根DN300供水管供室内生活用水。2.3供水方式和压力分区2.3.1地下四层至三层用水由市政管市政压力直接供给。2.3.2四层至七层用水由位于地下四层的生活水池经一套全自动变频供水设备提升供给。该设备选型根据给水设计秒流量确定，设计秒流量为30l/s，扬程为60m。2.3.3塔楼共分四个分区：第一分区为八层至十四层；第二分区为十五层至二十一层；第三分区为二十二层至二十九层；第四分区为三十层至三十六层。第一、二、三分区用水由位于地下四层的生活水池提升至天面水池后分别用减压阀减压后供给；第四分区直接由天面水池供给。办公塔楼加压泵设二台，一用一备，每台流量为72m3，扬程为175m；酒店塔楼加压泵设三台，二用一备，每台流量为72m3，扬程为175m。2.3.4水表本工程在两根市政水引入管上设置两个DN200总水表，确保本工程用水从两个方向引入。2.3.5水池、水箱在地下四层设置一个生活水池，容积600m3，独立结构，分两格，每格300m3。办公塔楼天面设置与消防合用天面水箱80m3，其中生活用水62m3，消防用水18m3。酒店塔楼天面设置与消防合用天面水箱180m3，其中生活用水162m3，消防用水18m3。2.3.6二次消毒地下生活水池进水口加二氧化氯消毒液，加氯量为0.2mg/l，设一台二氧化氯发生器。2.3.7管材室外生活给水管采用球墨铸铁管，承插连接；室内生活系统主立管、主横干管采用钢塑复合管，支管采用薄壁铜管或PPR管。3生活热水给水系统3.1热水用水量计算序号名称用水定额（60℃）数量用水小时K最大时用水量（m3/h）最高日用水量（m3/d）1客房200L/床.日1120床244.8445.182242洗衣房18L/kg6663kg/日161.511.251203餐厅6L/人、次5072人.次/日62.010.1530.54总用水量66.58374.53.2系统设计时耗热量计算3.2.1生活热水设计时耗热量W1=66.58×(60-10)×1.164=3875Kw=340万kcal/h3.2.2空调采暖用耗热量W2=240万kcal/h3.2.3合计耗热量W=W1+W2=580万kcal/h3.3供水图式和压力分区、各分区加热器选择、循环回水泵选择3.3.1酒店为五星级标准设计，故室内热水设计为全日集中供应系统。系统采用二次出水二次循环方式：由热水机组提供的一次侧热水（90℃），通过一次侧循环泵与水一水热交换器换热。由水-一水热交换器加热后的二次侧热水（60℃），利用天面水池提供的压力从密闭水罐压到用水点。一次侧热水通过一次侧热水循环泵强制循环，为保证热水机组常压运行，当热交换器交于热水机组设置时，一次侧热水回水经泄压水箱泄压后才进入热水机组；二次侧热水利用二次侧热水循环泵强制循环。3.3.2酒店塔楼生活热水共分四个压力分区：第一分区为八层至十四层；第二分区为十五层至二十一层；第三分区为二十三层至二十九层；第四分区为三十层至三十六层；第一、二、三分区热水均由天面水池经减压后补充；第四分区热水由天面水池直接补充。热水分区与冷水分区相同。3.3.3酒店客房...
