基于单片机的汽车水温表设计VIP免费

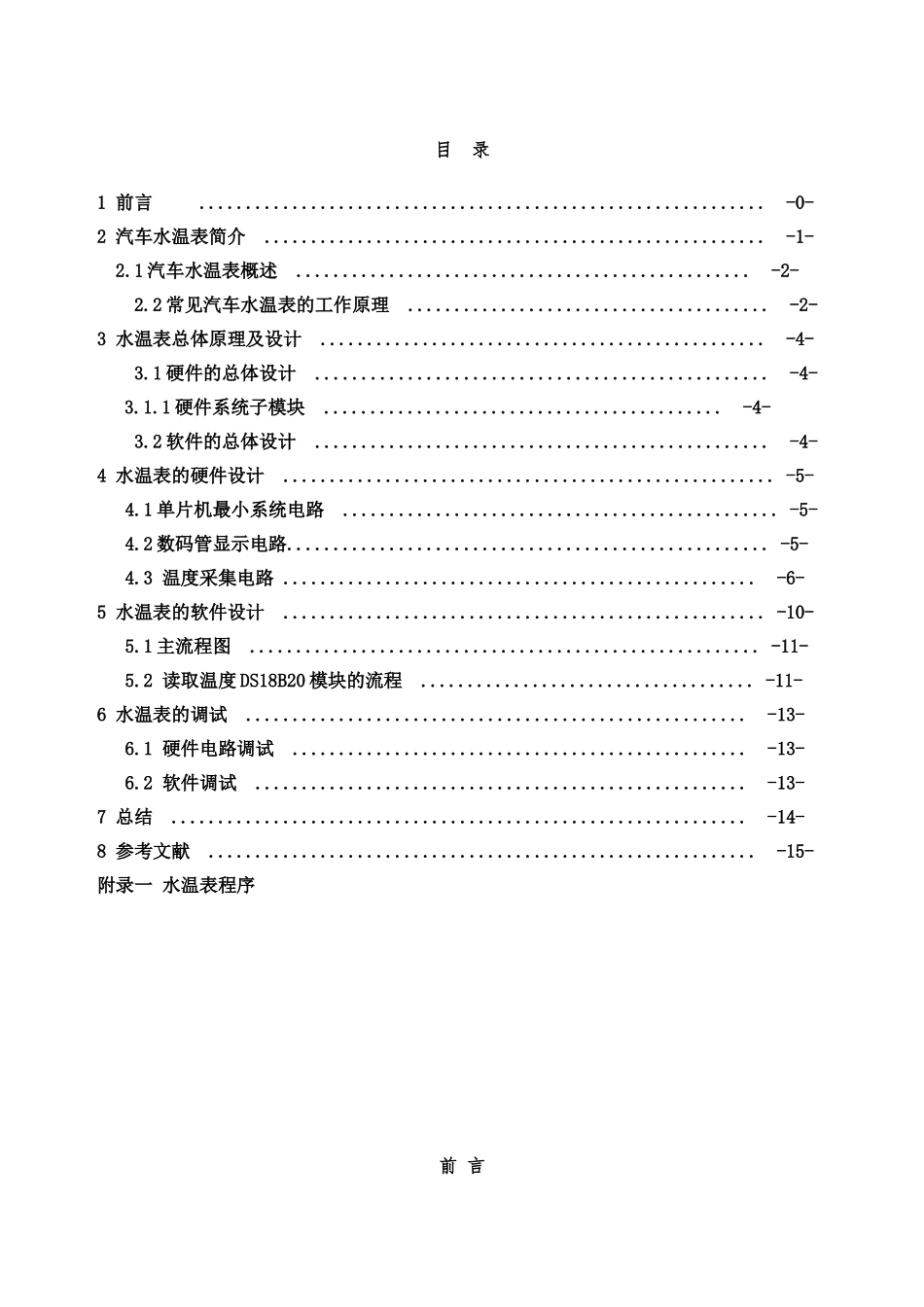

基于单片机的汽车水温表设计作者张旭覃庆环摘要随着汽车工业的迅速发展和人们生活水平及需要的不断提高，越来越多的汽车走入了大众的生活，而在汽车的发展过程中对汽车水温表的设计和实现技术要求又尤为重要本论文是主要介绍基于51单片机汽车水温表的设计思路、流程及应用；论文结合并参考各类有关汽车水温表书籍，主要阐述汽车水温表的总体原理设计、硬件设计与软件设计，以及水温表显示调试方法。关键词：单片机,汽车,DS18B20,水温表；目录1前言.............................................................-0-2汽车水温表简介......................................................-1-2.1汽车水温表概述.................................................-2-2.2常见汽车水温表的工作原理.......................................-2-3水温表总体原理及设计................................................-4-3.1硬件的总体设计.................................................-4-3.1.1硬件系统子模块...........................................-4-3.2软件的总体设计.................................................-4-4水温表的硬件设计.....................................................-5-4.1单片机最小系统电路...............................................-5-4.2数码管显示电路....................................................-5-4.3温度采集电路...................................................-6-5水温表的软件设计....................................................-10-5.1主流程图.......................................................-11-5.2读取温度DS18B20模块的流程....................................-11-6水温表的调试......................................................-13-6.1硬件电路调试.................................................-13-6.2软件调试.....................................................-13-7总结..............................................................-14-8参考文献...........................................................-15-附录一水温表程序前言从第一辆汽车诞生到现在已有一百多年的历史，随着社会和科学技术的发展，如今汽车已经走进了寻常百姓家，成为人们必备的交通工具之一；而且我国经济发展水平与汽车产业发展水平有着密切的关系，汽车产业是衡量我国经济发展水平的重要指标，汽车工业在我国已经占着举足轻重的地位。随着汽车电子技术和计算机控制技术的发展，各类汽车公司厂商都运用大量的电子技术和计算机技术，从而改善汽车经济性、安全性和舒适性，并且提高了汽车技术性能。然而汽车水温表测量准确、显示正确，对汽车发动机来说尤为重要。2汽车水温表简介2.1汽车水温表概述汽车水温表是用来指示汽车发动机冷却水的工作温度，并向司乘人员显示发动机工作水温是否工作正常。它由装在气缸盖上的温度传感器和转在仪表盘上的水温表组成。2.2常见汽车水温表的工作原理常见的汽车水温表有电热式、电磁式和蒸气压力是三类，它们与不同的感应器相配合，进行水温测定。2.2.1电热式水温表工作原理当汽车发动机水温升高使双金属片向离开固定触点的方向弯曲，使触点彼此接触的压力减弱；通过压力的减弱增加打开的时间，使通过加热线圈的电流平均值减小，水温表指针指向高温。水温降低时，触电压力增大，平均电流增大，水温表的双金属片弯曲怎大，指针指向低温。如图2-1所示；图2－1电热式水温表2.2.2电磁式水温表工作原理电磁式水温表内有两个铁芯式线圈，在线圈交叉位置上，装有小磁片、配重和指针等组成的转子，传感器为温度系数热敏电阻。低温时，传感器热敏电阻阻值为1000Ω，此时，线圈L2和大电阻串联,通过的电流，大部分流入L1，在综合电场是指针停在刻度32℃处。当温度升高时，传感器受温度的影响，热敏电阻阻值变小（约为150Ω），L2所通过电流，L1相对减少，磁场的综合作用是指针向高温100℃刻度移动。如图2-2所示；图2－2电磁式水温表3.1.1蒸气压力...
