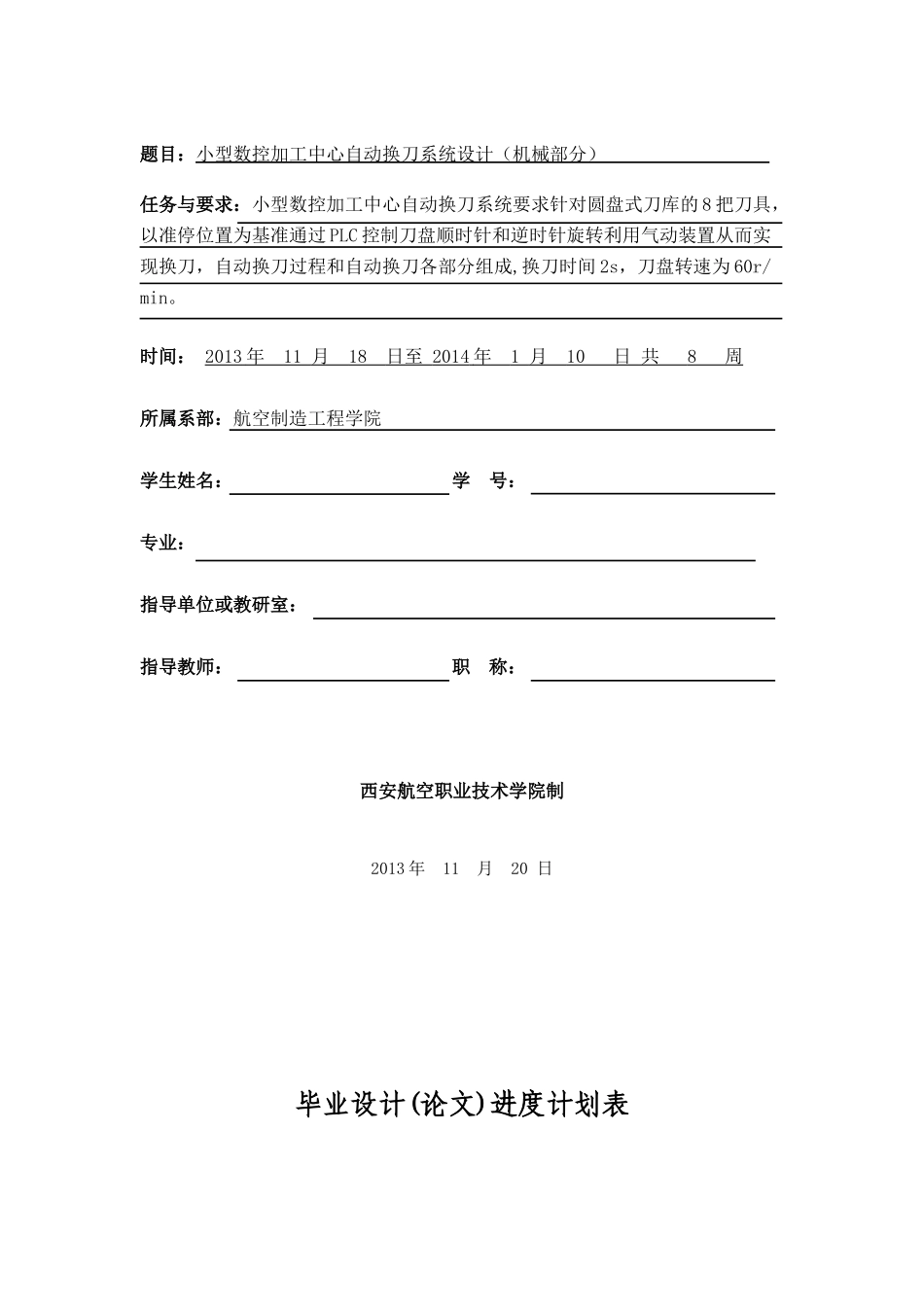

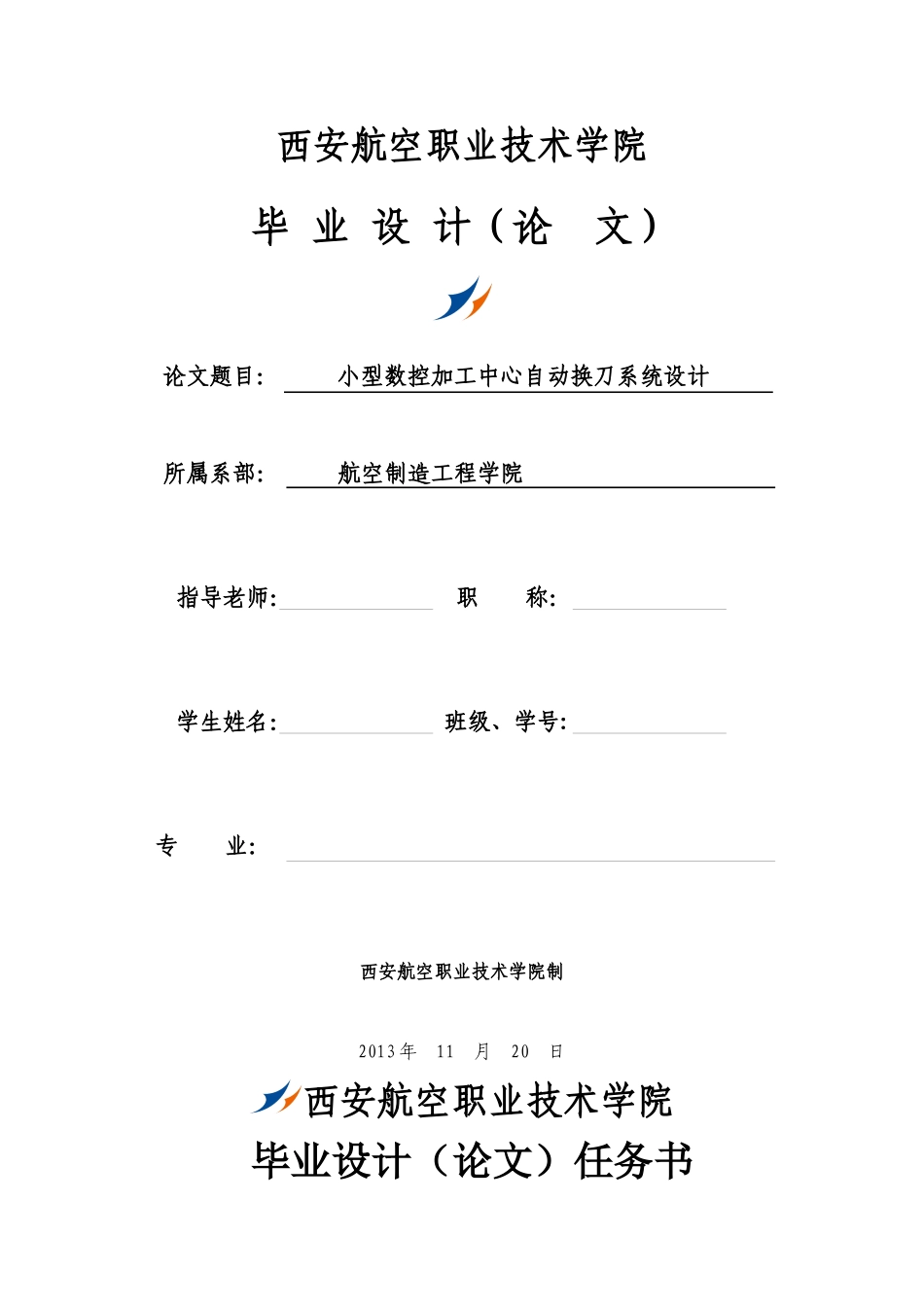

西安航空职业技术学院毕业设计（论文）论文题目：小型数控加工中心自动换刀系统设计所属系部：航空制造工程学院指导老师：职称：学生姓名：班级、学号:专业：西安航空职业技术学院制2013年11月20日西安航空职业技术学院毕业设计（论文）任务书题目：小型数控加工中心自动换刀系统设计（机械部分）任务与要求：小型数控加工中心自动换刀系统要求针对圆盘式刀库的8把刀具，以准停位置为基准通过PLC控制刀盘顺时针和逆时针旋转利用气动装置从而实现换刀，自动换刀过程和自动换刀各部分组成,换刀时间2s，刀盘转速为60r/min。时间：2013年11月18日至2014年1月10日共8周所属系部：航空制造工程学院学生姓名：学号：专业：指导单位或教研室：指导教师：职称：西安航空职业技术学院制2013年11月20日毕业设计(论文)进度计划表日期工作内容执行情况指导教师签字第一周通过对课本知识所学和同学之间的相互探讨以及自己在图书馆及网上查阅相关资料后，了解了本次题目的主要内容第二周向指导老师汇报前段准备情况，并开始着手整理相关资料第三周根据整理的相关资料，初步建立起论文的基本框架，并和指导老师讨论是否合适，修改完善第四周对所掌握的资料进行合理的筛选后，初步形成论文的初稿，并发送给指导老师，接受老师的指导第五周就指导老师对初稿指出的相关问题，尤其是论文格式问题，进行及时修改，并对论电子稿再次发给老师第六周就指导老师对第二稿稿指出的相关问题，并对论文所涉及到的理论问题进行了认真审查，修改后，将电子稿再次发给老师第七周就指导老师再次提出的相关问题进行修改，并经过多次讨论，形成满足学校要求的论文接受老师最后的修改，打印提交教师对进度计划实施情况总评本表作评定学生平时成绩的依据之一。目录【摘要】.................................................................................................-1-1绪论.......................................................................................................-2-1.1加工中心简介................................................................................-3-1.1.1加工中心的发展简史.............................................................-3-1.2加工中心的发展趋势.......................................................................-4-2总体方案的确定.......................................................................................-6-2.1加工中心的结构组成.......................................................................-6-2.2刀库的类型...................................................................................-7-2.3刀具自动换刀分析..........................................................................-8-2.4无机械手换刀装置刀库的设计..........................................................-8-2.4.1刀库主要参数.....................................................................-10-2.4.2刀盘部分的设计..................................................................-10-2.4.3刀盘尺寸的确定..................................................................-11-2.4.4刀库转动定位机构的选择.....................................................-11-3动力装置分析........................................................................................-11-3.1初选电机.....................................................................................-11-3.1.1确定传动装置的传动比........................................................-11-3.1.2确定各轴转速、转矩和功率..................................................-12-3.2电动机的校核..............................................................................-13-3.2.1涡轮轴Ⅱ的设计计算...........................................................-13-3.2.2计算并校核伺服电...
