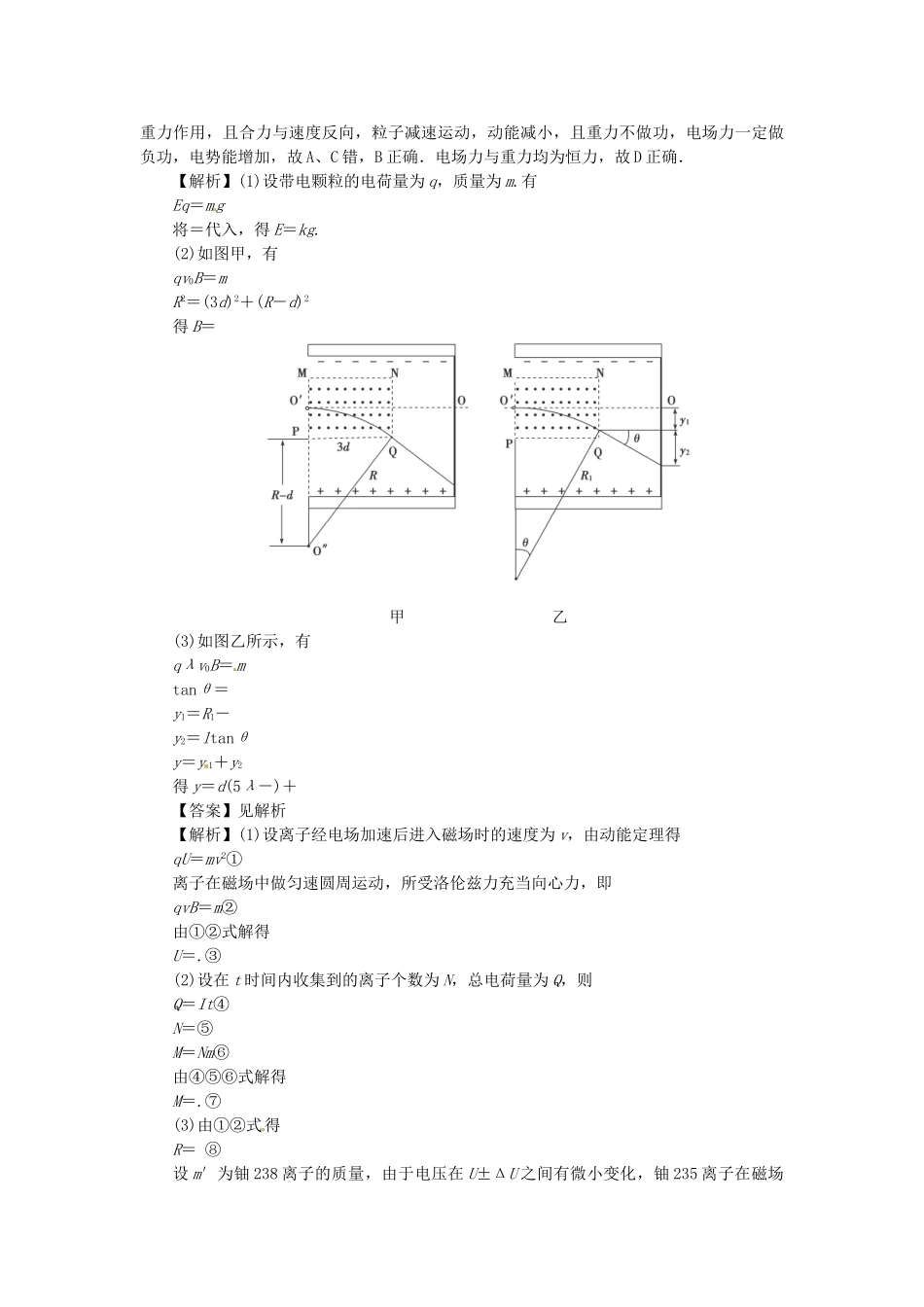

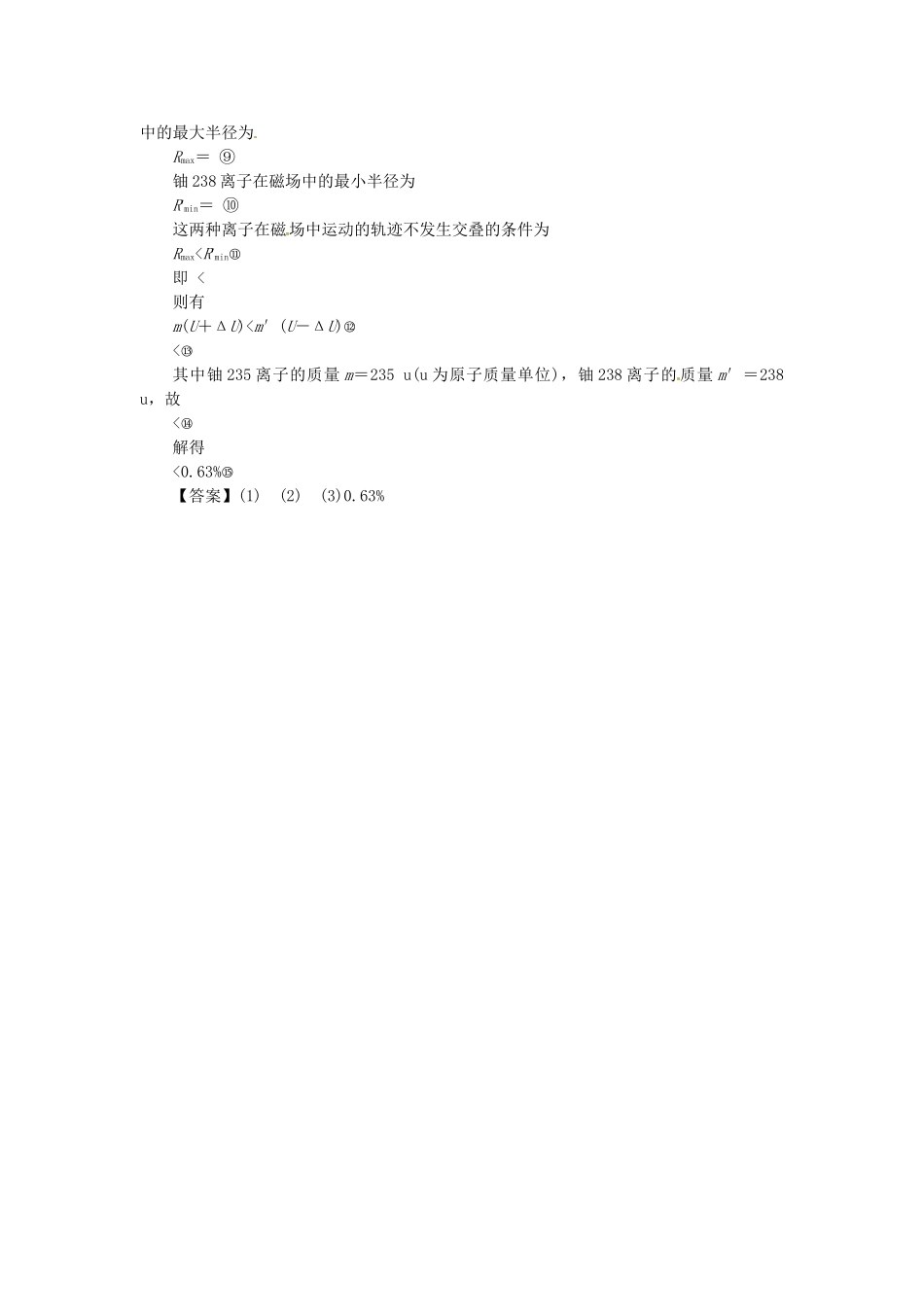

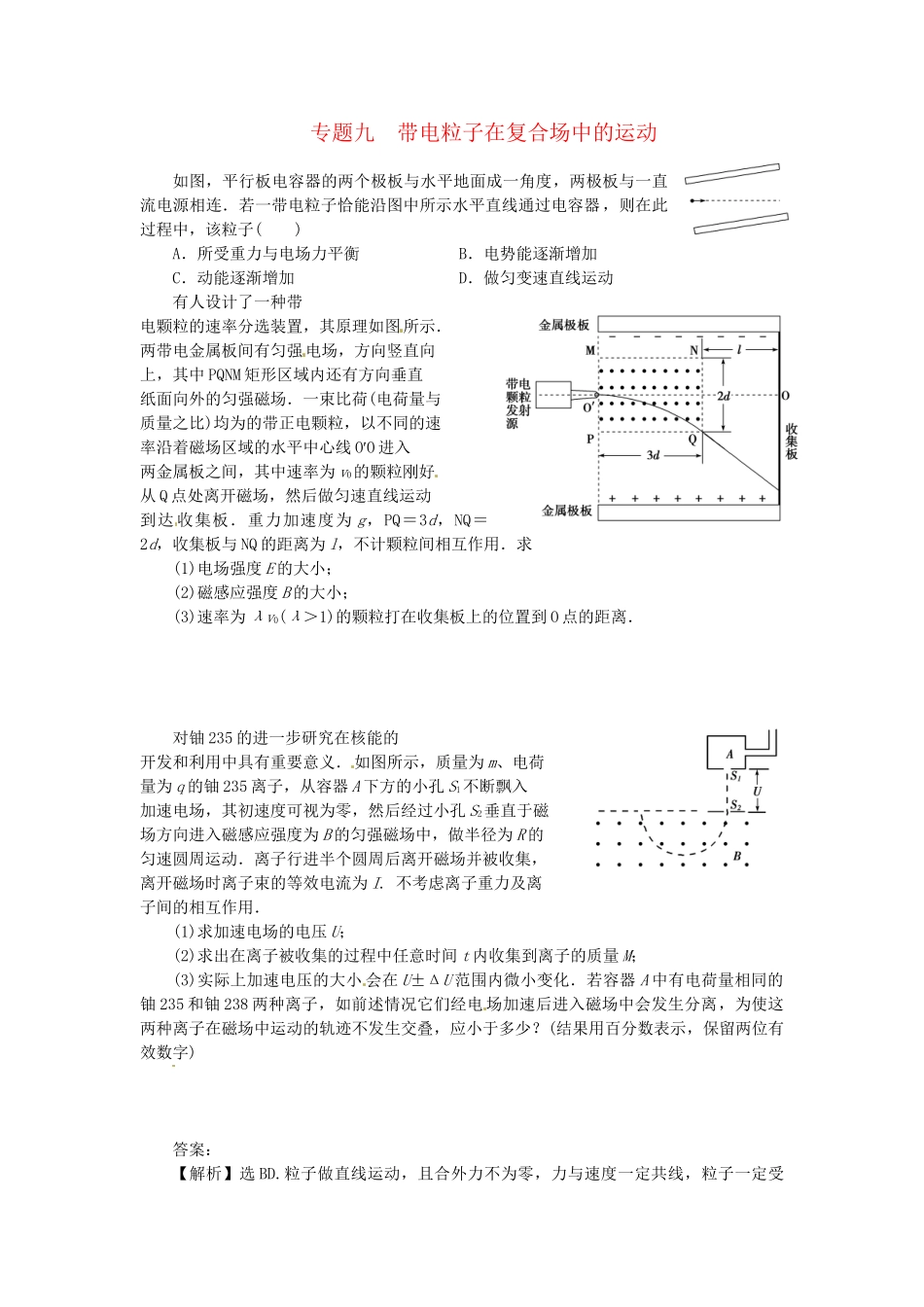

专题九带电粒子在复合场中的运动如图，平行板电容器的两个极板与水平地面成一角度，两极板与一直流电源相连．若一带电粒子恰能沿图中所示水平直线通过电容器，则在此过程中，该粒子()A．所受重力与电场力平衡B．电势能逐渐增加C．动能逐渐增加D．做匀变速直线运动有人设计了一种带电颗粒的速率分选装置，其原理如图所示．两带电金属板间有匀强电场，方向竖直向上，其中PQNM矩形区域内还有方向垂直纸面向外的匀强磁场．一束比荷(电荷量与质量之比)均为的带正电颗粒，以不同的速率沿着磁场区域的水平中心线O′O进入两金属板之间，其中速率为v0的颗粒刚好从Q点处离开磁场，然后做匀速直线运动到达收集板．重力加速度为g，PQ＝3d，NQ＝2d，收集板与NQ的距离为l，不计颗粒间相互作用．求(1)电场强度E的大小；(2)磁感应强度B的大小；(3)速率为λv0(λ＞1)的颗粒打在收集板上的位置到O点的距离．对铀235的进一步研究在核能的开发和利用中具有重要意义．如图所示，质量为m、电荷量为q的铀235离子，从容器A下方的小孔S1不断飘入加速电场，其初速度可视为零，然后经过小孔S2垂直于磁场方向进入磁感应强度为B的匀强磁场中，做半径为R的匀速圆周运动．离子行进半个圆周后离开磁场并被收集，离开磁场时离子束的等效电流为I.不考虑离子重力及离子间的相互作用．(1)求加速电场的电压U；(2)求出在离子被收集的过程中任意时间t内收集到离子的质量M；(3)实际上加速电压的大小会在U±ΔU范围内微小变化．若容器A中有电荷量相同的铀235和铀238两种离子，如前述情况它们经电场加速后进入磁场中会发生分离，为使这两种离子在磁场中运动的轨迹不发生交叠，应小于多少？(结果用百分数表示，保留两位有效数字)答案：【解析】选BD.粒子做直线运动，且合外力不为零，力与速度一定共线，粒子一定受重力作用，且合力与速度反向，粒子减速运动，动能减小，且重力不做功，电场力一定做负功，电势能增加，故A、C错，B正确．电场力与重力均为恒力，故D正确．【解析】(1)设带电颗粒的电荷量为q，质量为m.有Eq＝mg将＝代入，得E＝kg.(2)如图甲，有qv0B＝mR2＝(3d)2＋(R－d)2得B＝甲乙(3)如图乙所示，有qλv0B＝mtanθ＝y1＝R1－y2＝ltanθy＝y1＋y2得y＝d(5λ－)＋【答案】见解析【解析】(1)设离子经电场加速后进入磁场时的速度为v，由动能定理得qU＝mv2①离子在磁场中做匀速圆周运动，所受洛伦兹力充当向心力，即qvB＝m②由①②式解得U＝.③(2)设在t时间内收集到的离子个数为N，总电荷量为Q，则Q＝It④N＝⑤M＝Nm⑥由④⑤⑥式解得M＝.⑦(3)由①②式得R＝⑧设m′为铀238离子的质量，由于电压在U±ΔU之间有微小变化，铀235离子在磁场中的最大半径为Rmax＝⑨铀238离子在磁场中的最小半径为R′min＝⑩这两种离子在磁场中运动的轨迹不发生交叠的条件为Rmax
