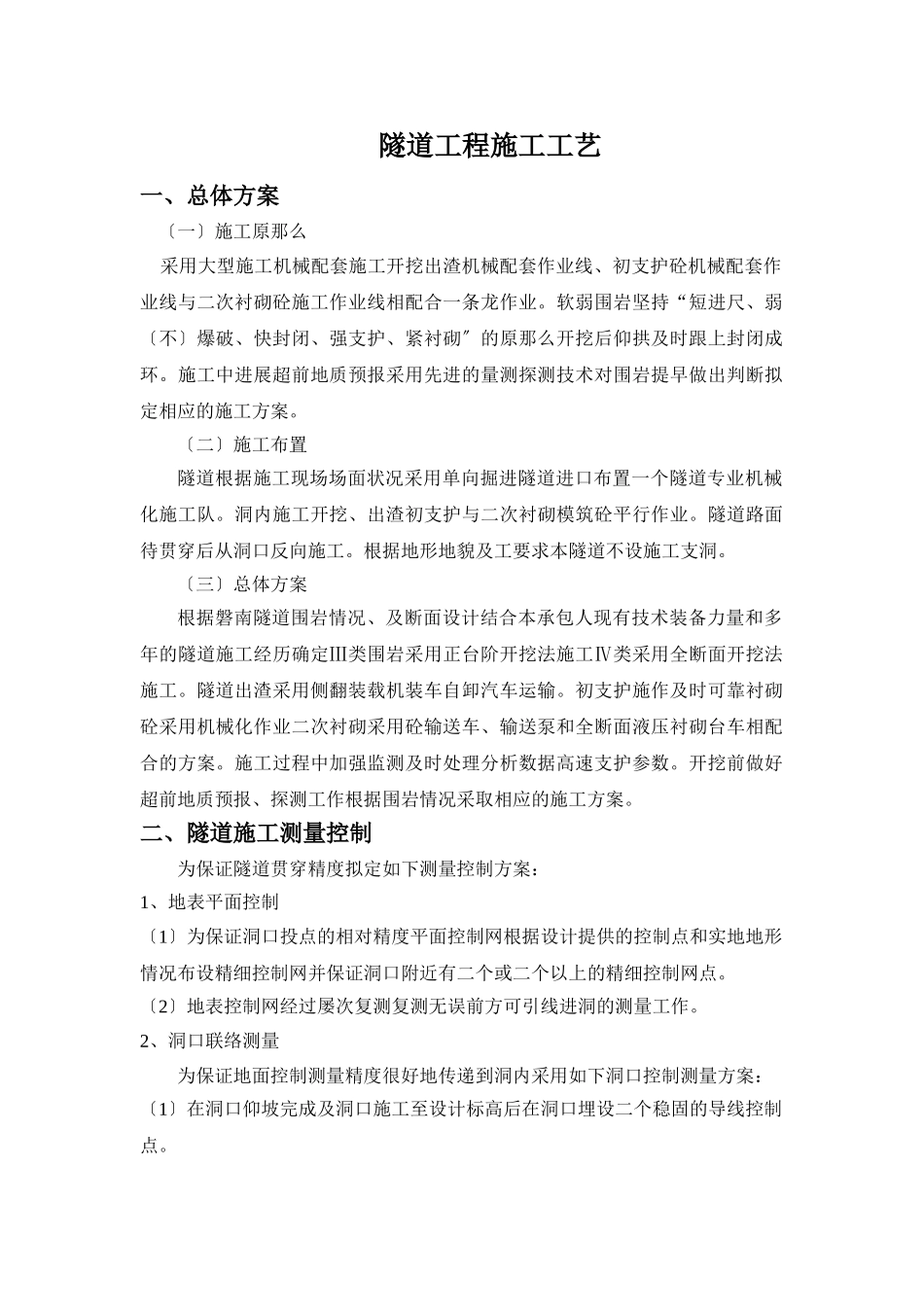

隧道工程施工工艺一、总体方案〔一〕施工原那么采用大型施工机械配套施工开挖出渣机械配套作业线、初支护砼机械配套作业线与二次衬砌砼施工作业线相配合一条龙作业。软弱围岩坚持“短进尺、弱〔不〕爆破、快封闭、强支护、紧衬砌〞的原那么开挖后仰拱及时跟上封闭成环。施工中进展超前地质预报采用先进的量测探测技术对围岩提早做出判断拟定相应的施工方案。〔二〕施工布置隧道根据施工现场场面状况采用单向掘进隧道进口布置一个隧道专业机械化施工队。洞内施工开挖、出渣初支护与二次衬砌模筑砼平行作业。隧道路面待贯穿后从洞口反向施工。根据地形地貌及工要求本隧道不设施工支洞。〔三〕总体方案根据磐南隧道围岩情况、及断面设计结合本承包人现有技术装备力量和多年的隧道施工经历确定Ⅲ类围岩采用正台阶开挖法施工Ⅳ类采用全断面开挖法施工。隧道出渣采用侧翻装载机装车自卸汽车运输。初支护施作及时可靠衬砌砼采用机械化作业二次衬砌采用砼输送车、输送泵和全断面液压衬砌台车相配合的方案。施工过程中加强监测及时处理分析数据高速支护参数。开挖前做好超前地质预报、探测工作根据围岩情况采取相应的施工方案。二、隧道施工测量控制为保证隧道贯穿精度拟定如下测量控制方案：1、地表平面控制〔1〕为保证洞口投点的相对精度平面控制网根据设计提供的控制点和实地地形情况布设精细控制网并保证洞口附近有二个或二个以上的精细控制网点。〔2〕地表控制网经过屡次复测复测无误前方可引线进洞的测量工作。2、洞口联络测量为保证地面控制测量精度很好地传递到洞内采用如下洞口控制测量方案：〔1〕在洞口仰坡完成及洞口施工至设计标高后在洞口埋设二个稳固的导线控制点。〔2〕洞口附近在根底稳定处埋设2～4个水准点与地表水准控制网级网观测及平差计算以便于隧道进洞水准测量。3、测量及措施〔1〕地表平面控制测量选用全站仪施测建立四等导线控制网并把隧道中线和横向轴线纳入控制网内以保证放样精度。〔2〕高程控制按四等网施测用自动按平水准仪施测精度至毫米。〔3〕洞内控制测量与地表控制测量按同等精度建网施工中线测量使用全站仪。〔4〕详细要点：A、工程部测量组负责地表平面控制测量、高程控制测量和洞内引线控制测量提供正确的进洞方位和高程点。施工队对提供的测量成果和桩以复核无误前方可使用并负责中线、高程测量。中线测量在隧道每掘进20米衬砌每10米时各进展一次隧道每延伸100时建导线网稞一次。B、测量作业需按?测规?要求原始记录齐全测量资料整洁无误各种计算工作必须两人进展对照无误前方可进展下一步工作。C、所使用仪器钢卷尺按规定定送检。D、测量组需保好各种测量桩包桩时注明桩以防士毁坏或用错桩。4、隧道贯穿误差的调整〔1〕为保证隧道准确贯穿根据测量规那么制定允许误差：横向允许误差±100mm高程允许±50mm。〔2〕隧道测量除在测量设计中对贯穿误差限差进展设计外还应在施工测量中认真仔细加强复核并经常与出口联测确保隧道施工的贯穿精度。〔3〕当贯穿误差较小时可按原设计资料进展衬砌并在未衬砌的100m地段内调整消除贯穿误差的影响保证衬砌断面圆顺过渡。三、洞口工程隧道洞口各项工程应通盘考虑妥善安排尽快完成为隧道洞身施工创造条件。在洞口开挖、隧道进洞之前由于洞口地质条件相对较差先进展仰坡加固处理及做好洞顶截水沟再进展洞口开挖、明洞施工、洞门、挡墙、排水系统等洞门附属工程施工。在洞内施工前先修建好洞门及洞口外墚墙以确保洞口边仰坡的稳定。〔1〕洞口仰坡加固处理洞口边坡处于暂时平衡状态为确保洞口仰坡的长稳定和隧道洞口段的施工平安并满足抗震要求在隧道施工前加强排水和植草防护。在距坡顶5米自然坡设天沟一道平台设截水沟天沟、截水沟采用浆砌片石平台用浆砌片石封闭加固。浆砌片石施工人工采用挤浆法进展砌筑。在施工范围的左右两侧由人工进展横向刷顺坡面由人工植草防护。根据现场地形及仰坡平台位置处按设计要求进展防落石护栏的施工。〔2〕洞口开挖隧道施工便道修至洞口附近后近洞口侧60M范围内及两洞口中间地带用装载机辅以挖掘机整平压实修建供风、供水、供电设施并用作材料存放场地和机械停放场地。隧道洞口地质...
