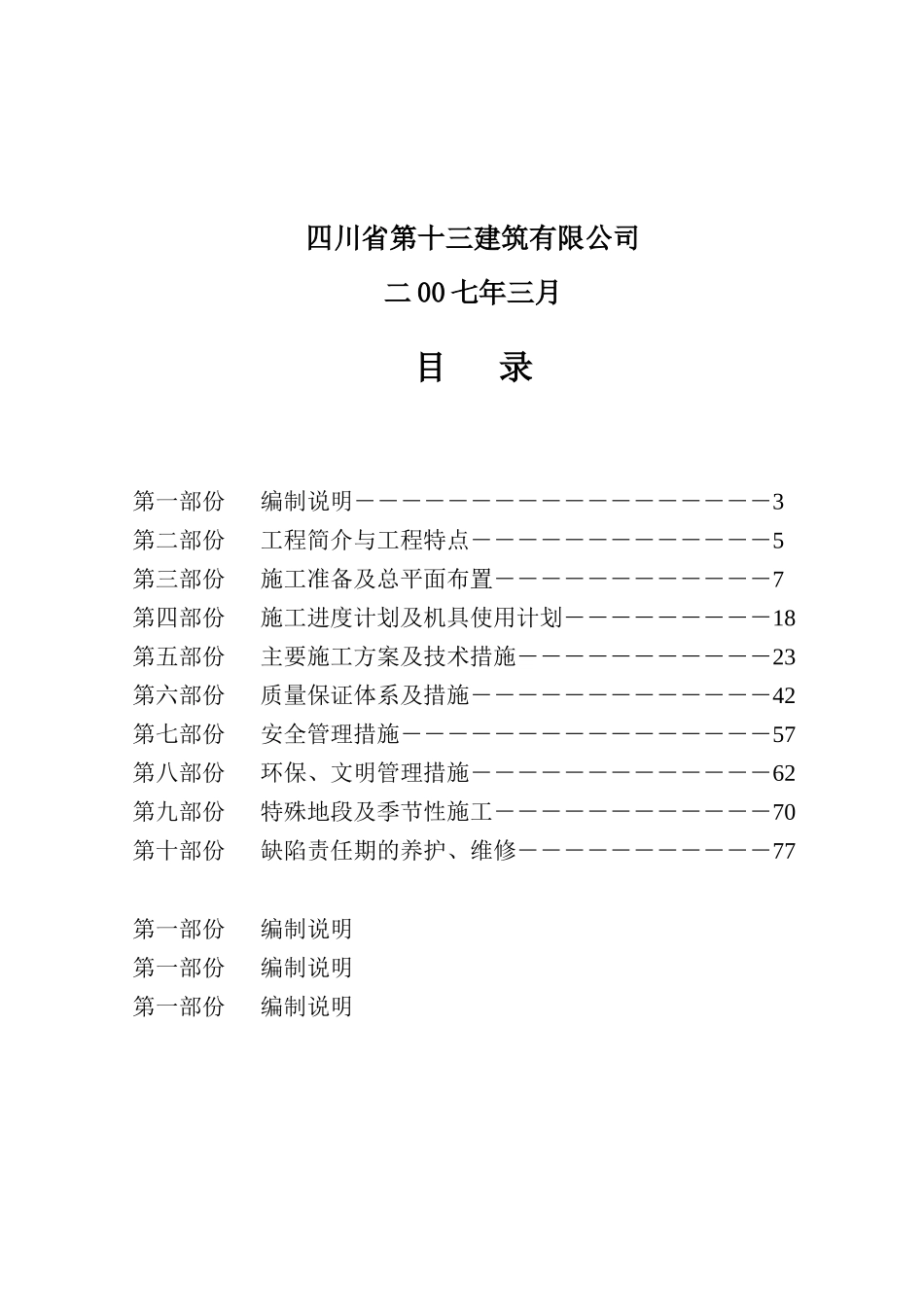

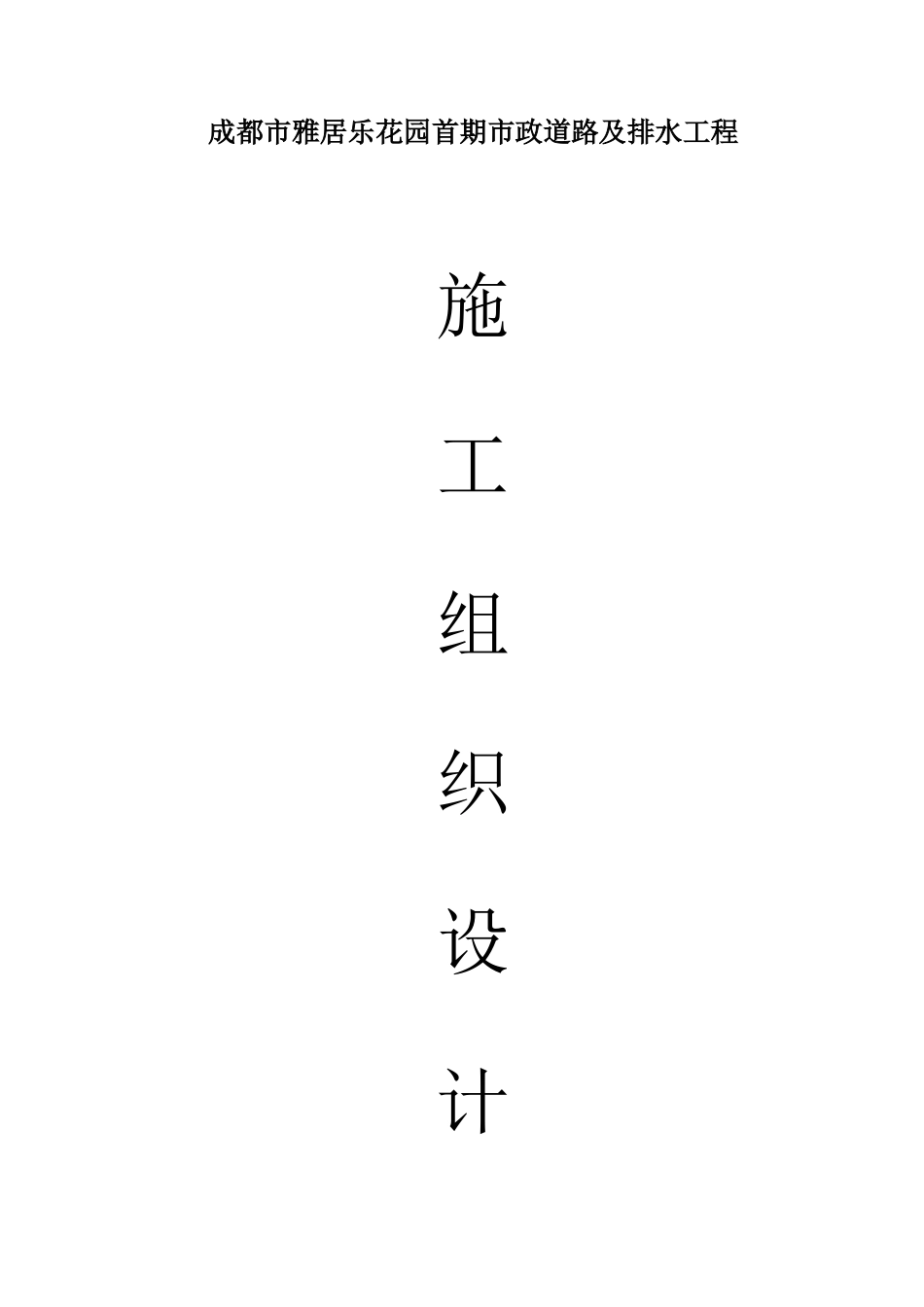

成都市雅居乐花园首期市政道路及排水工程施工组织设计四川省第十三建筑有限公司二00七年三月目录第一部份编制说明――――――――――――――――――3第二部份工程简介与工程特点―――――――――――――5第三部份施工准备及总平面布置――――――――――――7第四部份施工进度计划及机具使用计划――――――――－18第五部份主要施工方案及技术措施―――――――――――23第六部份质量保证体系及措施―――――――――――――42第七部份安全管理措施――――――――――――――――57第八部份环保、文明管理措施―――――――――――――62第九部份特殊地段及季节性施工――――――――――――70第十部份缺陷责任期的养护、维修―――――――――――77第一部份编制说明第一部份编制说明第一部份编制说明第一部份编制说明一、编制依据1.四川省建筑设计院设计的成都市雅居乐花园首期市政道路及排水工程施工图。2.雅居乐花园首期市政道路及排水工程施工图有关文件。3.城市道路路基工程施工及验收规程（CJJ44-2002）。4.粉煤灰石灰类道路基层施工及验收规程（CJJ4-2002）。5.水泥砼路面施工及验收规范（CBJ97-2002）。6.市政道路工程质量检验评定标准（CJJ1-2002）。7.市政排水管渠工程质量检验评定标准（CJJ3-2002）。8.建设部关于颁发《市政工程质量等级评定规定》的通知。9.《工程测量规范及条文说明》（GB50026-2002）。10.《预制混凝土构件质量控制评定标准》（GBJ32221-2002）。11.《施工现场临时用电安全技术》（JGJ46-2002）。12.《建筑机械使用安全技术规程》（JGJ-2002）。13.目前我公司的施工技术水平和设备装备情况。14.我公司的过去和正在施工工程的经验。15.我公司的企业标准。16.我公司制定的《质量保证手册》、《程序文件》、《项目管理文件》。17.周边的实际踏勘情况。18.施工图所涉及的各种标准图集。二、编制原则1.本施工组织设计在创优良工程立足信誉，保证质量和工期及安全的前提下编制。2.本工程所需的设备在我们拥有和新购少量部份及在外租一部份，来满足现场施工需要。3.编制原则是应该按照编制依据进行编写。4.本方案对工程的总体布置和安排，施工工期，工程质量、安全、环保及工程维护等起指导作用，在实施中严格按照本方案组织施工。第二部份工程简介与工程特点一、工程概况本工程为成都市雅居乐花园首期市政道路及排水工程，分为A、B、C、D、E、F共六段。其中A线长320米，宽6.2米；B线长132.5米，宽5.2米；C线长740米，宽5.2米;C-1线长140.3米，宽5.2米;D线长319.2米，宽5.2米;E线长135.3米，宽5.2米;E-1线长26.3米，宽5.2米;F线长80米，宽5.2米;F-1线长158.6米，宽5.2米;F-2线长380米，宽5.2米;工程内容包括市政道路的路基、路面、排水工程，按本套图施工。1.道路性质依据《城市总体规划》，此道路定性为住宅区内道路。2.设计年限：20年。3.路幅宽度：A线路面宽6.2m，其余线路面宽5.2m。4.设计车速：20Km/h。5.设计荷载：汽—10，验算荷载为挂—100。6.路面横坡：1.5%。7.路面结构形式：路面面层为沥青混凝土，厚5cm；路面稳定层分基层、底基层和垫层，其中基层为级配碎石层，厚6cm；底基层为连砂石层，厚200m；垫层为手摆卵石，厚300。整个路面结构层厚度为61cm。8.路床压实度大于95%土路基。9.在该道路上采用雨污分流制。雨水处理集中后进入城市排水系统，污水集中排入化粪池，处理集中后进入城市排污系统。10.排水管道采用双臂波纹管，最大管径DN800，最小管径DN315，纵向管道坡度基本与道路坡度一致。11.雨水检查井间距约40米，污水检查井间距为30米。每隔一个污水检查井预留—DN300的接入管，每隔一个雨水检查井留一DN300的接入管。雨水检查均设沉泥槽，沉泥槽深0.8m。具体定详见平面布置图。12.雨水口采用铸铁井圈的平箅雨水口，沿道路两侧布置，间距20米。二、工程特点和难点本工程大部分位于填方段，因工期紧，土方尚未回填完就要动工，因此只能回填一段动工一段，施工初期形不成流水，给施工组织带来不小难度。另外一个问题，施工图的出图速度及交图份数跟不上施工进度。市政工程与土建工程交叉作业给市政工程的施工组织...
