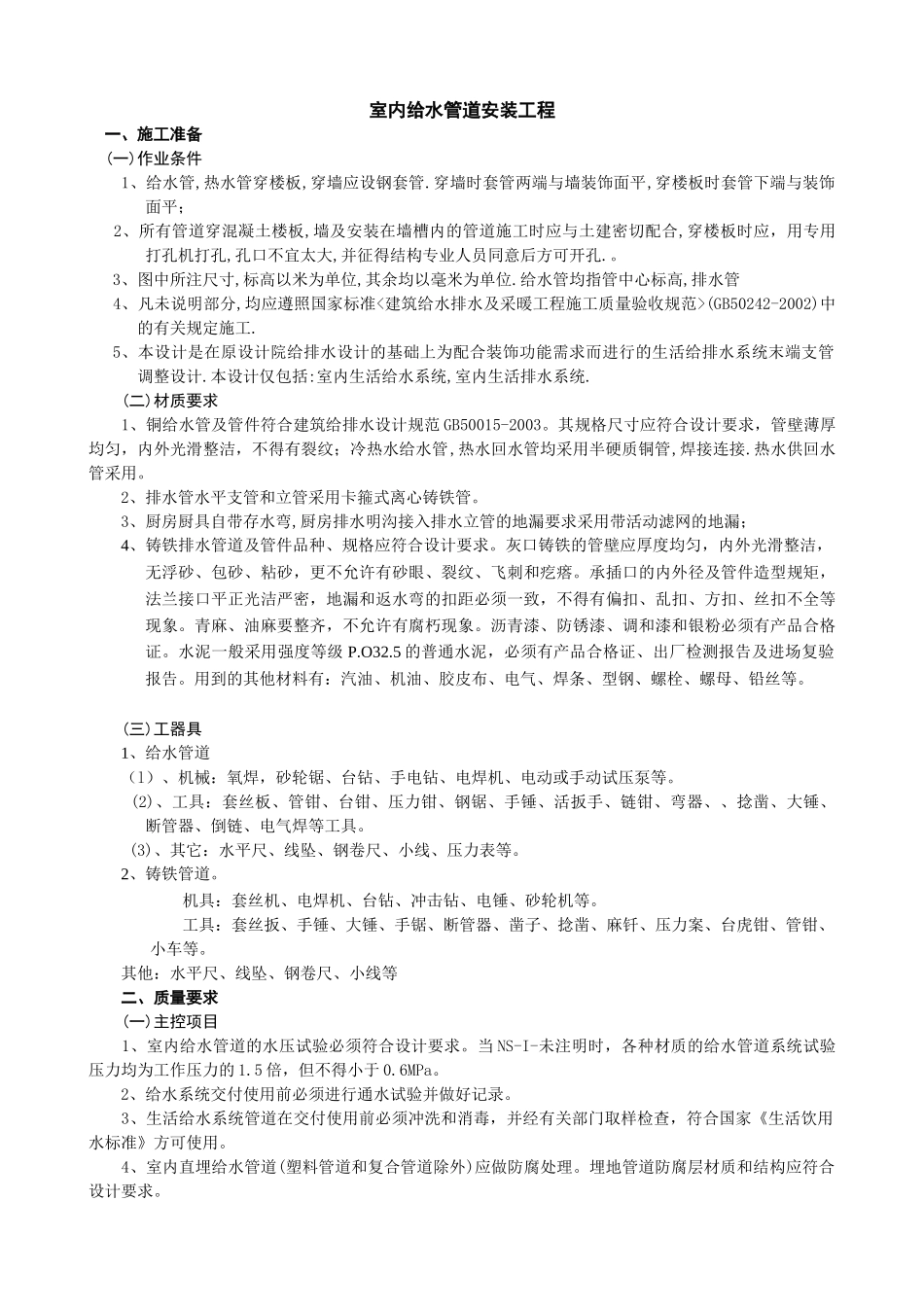

室内给水管道安装工程一、施工准备(一)作业条件1、给水管,热水管穿楼板,穿墙应设钢套管.穿墙时套管两端与墙装饰面平,穿楼板时套管下端与装饰面平；2、所有管道穿混凝土楼板,墙及安装在墙槽内的管道施工时应与土建密切配合,穿楼板时应，用专用打孔机打孔,孔口不宜太大,并征得结构专业人员同意后方可开孔.。3、图中所注尺寸,标高以米为单位,其余均以毫米为单位.给水管均指管中心标高,排水管4、凡未说明部分,均应遵照国家标准<建筑给水排水及采暖工程施工质量验收规范>(GB50242-2002)中的有关规定施工.5、本设计是在原设计院给排水设计的基础上为配合装饰功能需求而进行的生活给排水系统末端支管调整设计.本设计仅包括:室内生活给水系统,室内生活排水系统.(二)材质要求1、铜给水管及管件符合建筑给排水设计规范GB50015-2003。其规格尺寸应符合设计要求，管壁薄厚均匀，内外光滑整洁，不得有裂纹；冷热水给水管,热水回水管均采用半硬质铜管,焊接连接.热水供回水管采用。2、排水管水平支管和立管采用卡箍式离心铸铁管。3、厨房厨具自带存水弯,厨房排水明沟接入排水立管的地漏要求采用带活动滤网的地漏；4、铸铁排水管道及管件品种、规格应符合设计要求。灰口铸铁的管壁应厚度均匀，内外光滑整洁，无浮砂、包砂、粘砂，更不允许有砂眼、裂纹、飞刺和疙瘩。承插口的内外径及管件造型规矩，法兰接口平正光洁严密，地漏和返水弯的扣距必须一致，不得有偏扣、乱扣、方扣、丝扣不全等现象。青麻、油麻要整齐，不允许有腐朽现象。沥青漆、防锈漆、调和漆和银粉必须有产品合格证。水泥一般采用强度等级P.O32.5的普通水泥，必须有产品合格证、出厂检测报告及进场复验报告。用到的其他材料有：汽油、机油、胶皮布、电气、焊条、型钢、螺栓、螺母、铅丝等。(三)工器具1、给水管道（l）、机械：氧焊，砂轮锯、台钻、手电钻、电焊机、电动或手动试压泵等。(2)、工具：套丝板、管钳、台钳、压力钳、钢锯、手锤、活扳手、链钳、弯器、、捻凿、大锤、断管器、倒链、电气焊等工具。(3)、其它：水平尺、线坠、钢卷尺、小线、压力表等。2、铸铁管道。机具：套丝机、电焊机、台钻、冲击钻、电锤、砂轮机等。工具：套丝扳、手锤、大锤、手锯、断管器、凿子、捻凿、麻钎、压力案、台虎钳、管钳、小车等。其他：水平尺、线坠、钢卷尺、小线等二、质量要求(一)主控项目1、室内给水管道的水压试验必须符合设计要求。当NS-I-未注明时，各种材质的给水管道系统试验压力均为工作压力的1.5倍，但不得小于0.6MPa。2、给水系统交付使用前必须进行通水试验并做好记录。3、生活给水系统管道在交付使用前必须冲洗和消毒，并经有关部门取样检查，符合国家《生活饮用水标准》方可使用。4、室内直埋给水管道(塑料管道和复合管道除外)应做防腐处理。埋地管道防腐层材质和结构应符合设计要求。(二)一般项目1、给水引入管与排水排出管的水平净距不得小于lm。室内给水与排水管道平行敷设时，两管间的最小水平净距不得小于0.5m；交叉铺设时，垂直净距不得小于0.15m。给水管应铺在排水管上面，若给水管必须铺在排水管的下面时，给水管应加套管，其长度不得小于排水管管径的3倍。2、管道及管件焊接的焊缝表面质量应符合下列要求：1)焊缝外形尺寸应符合图纸和工艺文件的规定，焊缝高度不得低于母材表面，焊缝与母材应圆滑过渡。2)焊缝及热影响区表面应无裂纹、未熔合、未焊透、夹渣、弧坑和气孔等缺陷。3、给水水平管道应有2‰-5‰的坡度坡向泄水装置。4、管道的支、吊架安装应平整牢固，其间距应符合下表l、表2、表3的规定。1)钢管水平安装的支、吊架间距不应大于表1的规定。公称直径(mm)1520253240507080100125150200250300支架的最大间距(m)保温管22.52.52.533444.56778805不保温管2.533.544.55666.5789.511122)采暖、给水及热水供应系统的垂直或水平安装的支架间距应符合表2的规定。采用金属制作的管道支架，应在管道与支架间加衬非金属垫或套管。管径(mm)121416182025324050637590110最大间距(m)立管0.50.60.70.80.91.01.11.3161.82.02.22.4水平管冷水管0.40.40.50.50.60.70.80.91.01.11.21.351.55热水管0.20.20.250.30.30.350.40...
