基于AT89C51的液晶显示频率计的设计VIP免费

基于AT89C51的液晶显示频率计的设计_第1页
1/38
基于AT89C51的液晶显示频率计的设计_第2页
2/38
基于AT89C51的液晶显示频率计的设计_第3页
3/38

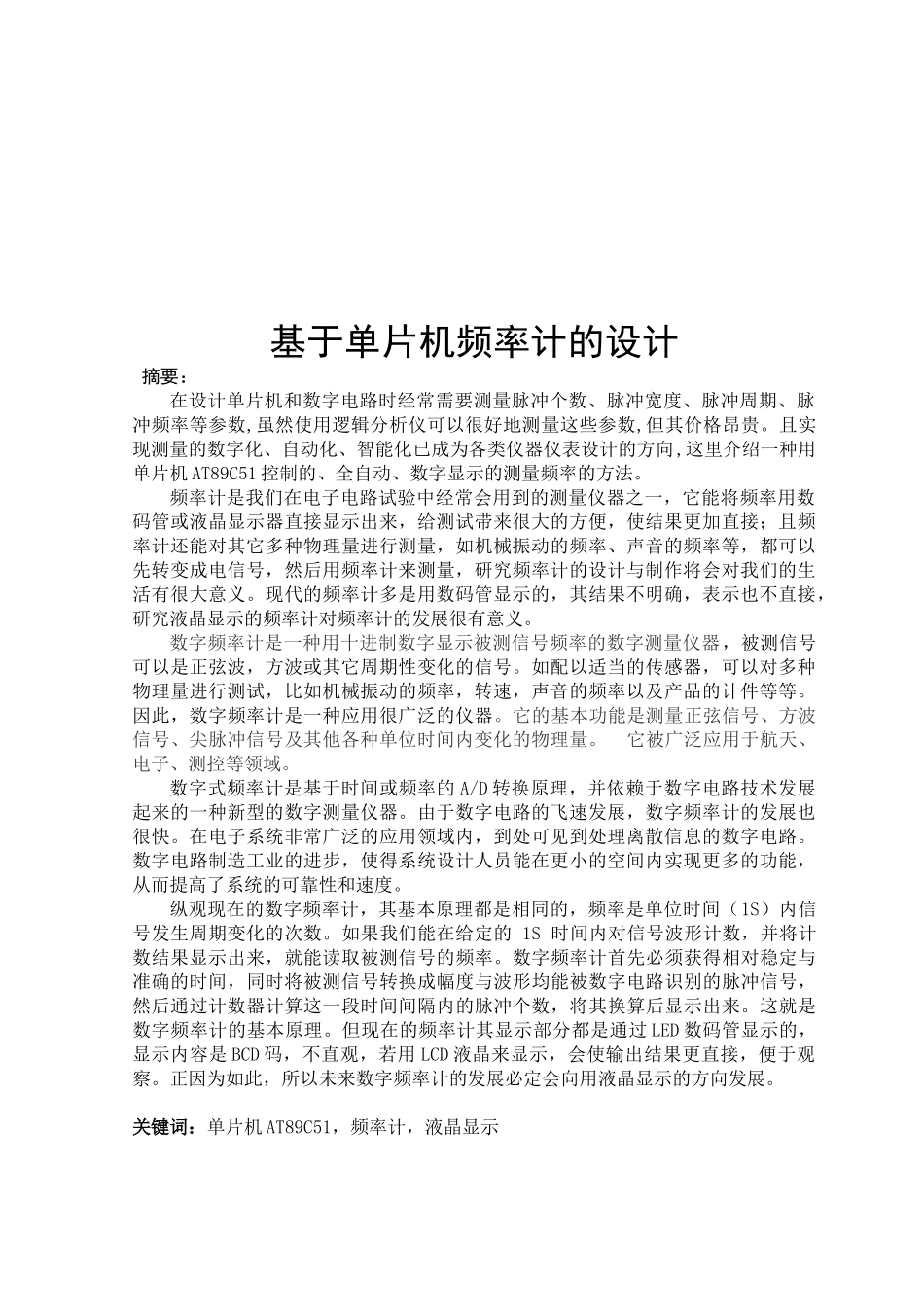

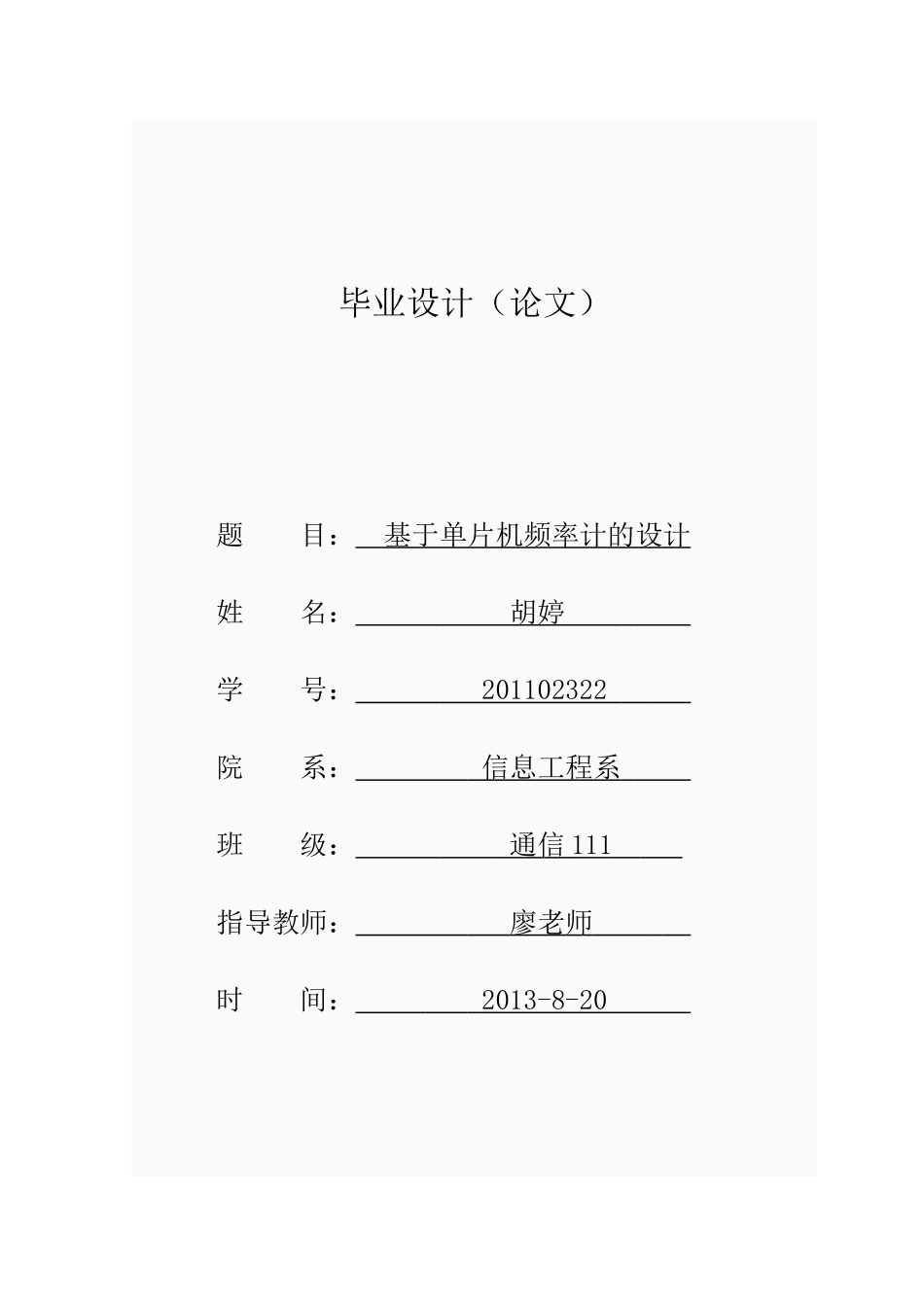

毕业设计(论文)题目:基于单片机频率计的设计姓名:胡婷学号:201102322院系:信息工程系班级:通信111指导教师:廖老师时间:2013-8-20基于单片机频率计的设计摘要:在设计单片机和数字电路时经常需要测量脉冲个数、脉冲宽度、脉冲周期、脉冲频率等参数,虽然使用逻辑分析仪可以很好地测量这些参数,但其价格昂贵。且实现测量的数字化、自动化、智能化已成为各类仪器仪表设计的方向,这里介绍一种用单片机AT89C51控制的、全自动、数字显示的测量频率的方法。频率计是我们在电子电路试验中经常会用到的测量仪器之一,它能将频率用数码管或液晶显示器直接显示出来,给测试带来很大的方便,使结果更加直接;且频率计还能对其它多种物理量进行测量,如机械振动的频率、声音的频率等,都可以先转变成电信号,然后用频率计来测量,研究频率计的设计与制作将会对我们的生活有很大意义。现代的频率计多是用数码管显示的,其结果不明确,表示也不直接,研究液晶显示的频率计对频率计的发展很有意义。数字频率计是一种用十进制数字显示被测信号频率的数字测量仪器,被测信号可以是正弦波,方波或其它周期性变化的信号。如配以适当的传感器,可以对多种物理量进行测试,比如机械振动的频率,转速,声音的频率以及产品的计件等等。因此,数字频率计是一种应用很广泛的仪器。它的基本功能是测量正弦信号、方波信号、尖脉冲信号及其他各种单位时间内变化的物理量。它被广泛应用于航天、电子、测控等领域。数字式频率计是基于时间或频率的A/D转换原理,并依赖于数字电路技术发展起来的一种新型的数字测量仪器。由于数字电路的飞速发展,数字频率计的发展也很快。在电子系统非常广泛的应用领域内,到处可见到处理离散信息的数字电路。数字电路制造工业的进步,使得系统设计人员能在更小的空间内实现更多的功能,从而提高了系统的可靠性和速度。纵观现在的数字频率计,其基本原理都是相同的,频率是单位时间(1S)内信号发生周期变化的次数。如果我们能在给定的1S时间内对信号波形计数,并将计数结果显示出来,就能读取被测信号的频率。数字频率计首先必须获得相对稳定与准确的时间,同时将被测信号转换成幅度与波形均能被数字电路识别的脉冲信号,然后通过计数器计算这一段时间间隔内的脉冲个数,将其换算后显示出来。这就是数字频率计的基本原理。但现在的频率计其显示部分都是通过LED数码管显示的,显示内容是BCD码,不直观,若用LCD液晶来显示,会使输出结果更直接,便于观察。正因为如此,所以未来数字频率计的发展必定会向用液晶显示的方向发展。关键词:单片机AT89C51,频率计,液晶显示目录第一章:绪论..........................................................41.1概述.............................................................41.2发展现状.........................................................41.3单片机的发展.....................................................5第二章:方案论证与选择..................................................52.1方案一基于VHDL语言的频率计的设计...............................62.2方案二基于单片机的频率计的设计..................................72.3方案的选择.......................................................8第三章:基于单片机频率计的设计..........................................93.1系统硬件电路的设计...............................................9基于单片机频率计的原理框图.......................................93.1.1单片机的管脚...............................................93.1.2单片机的外围电路..........................................113.1.3液晶显示模块1602..........................................123.1.4硬件电路原理图............................................133.2系统软件的设计..................................................143.2.1定时器/计数器工作方式的设置...............................143.2.2定时器/计数器开启/关闭的设置.......................
