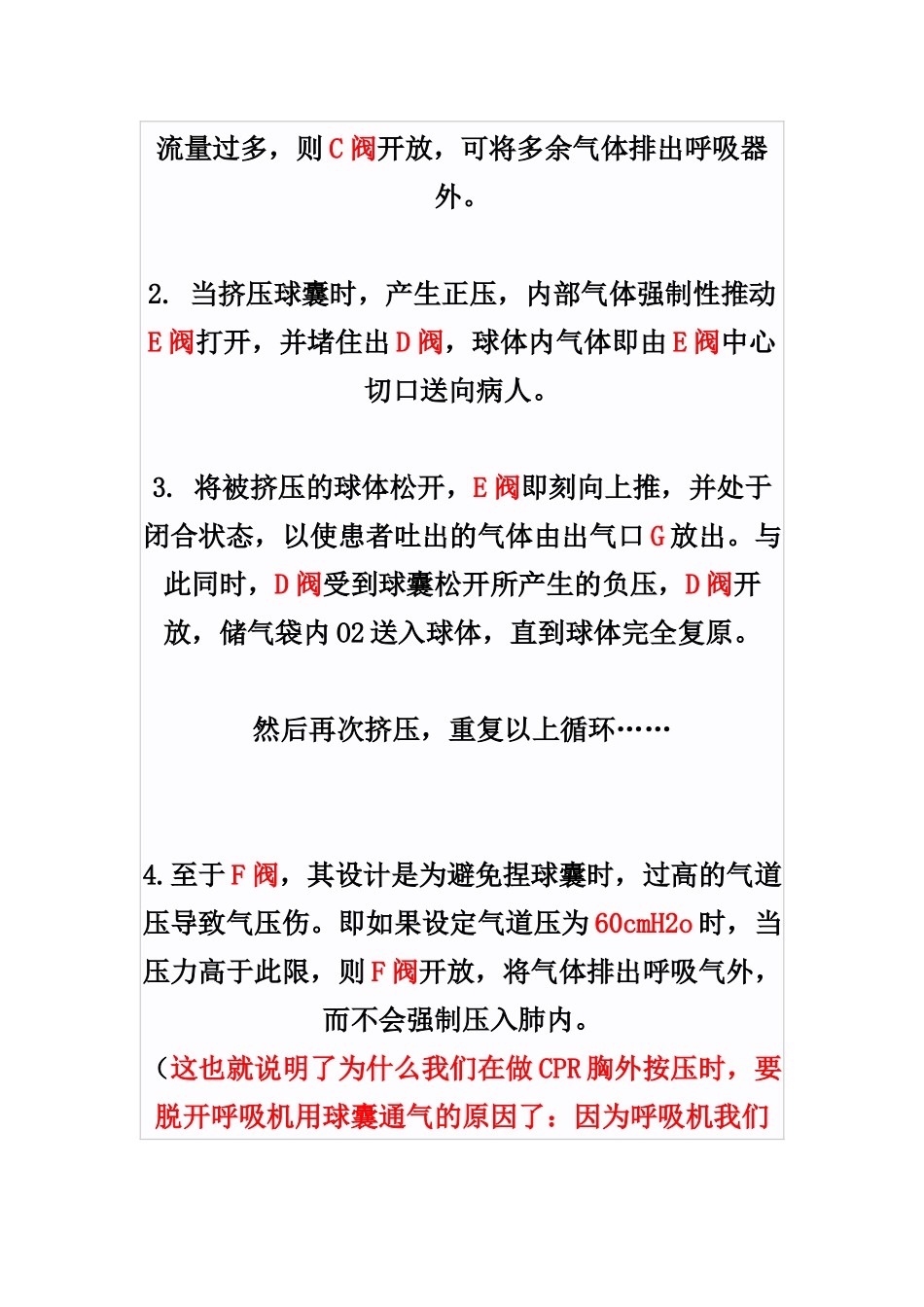

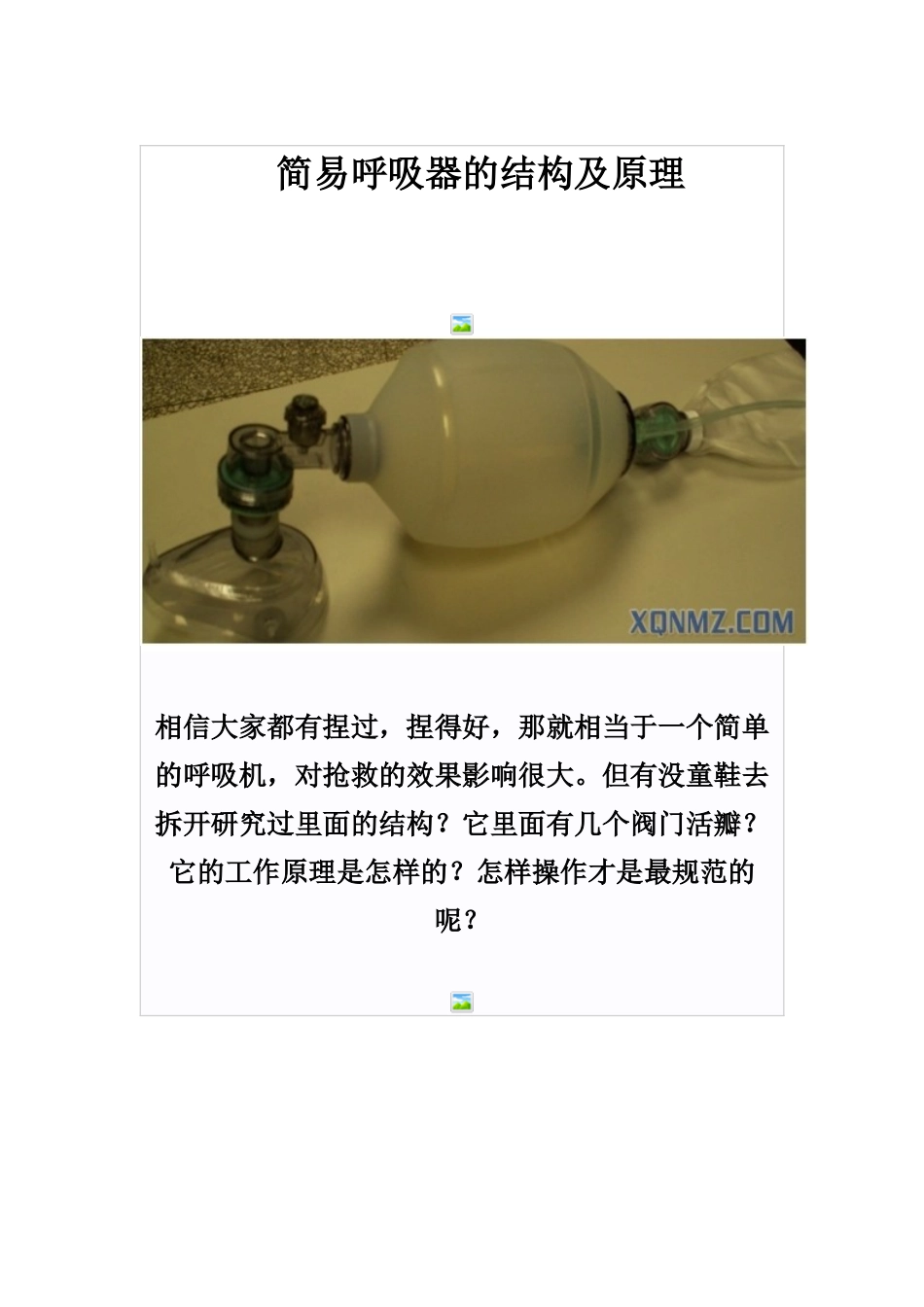

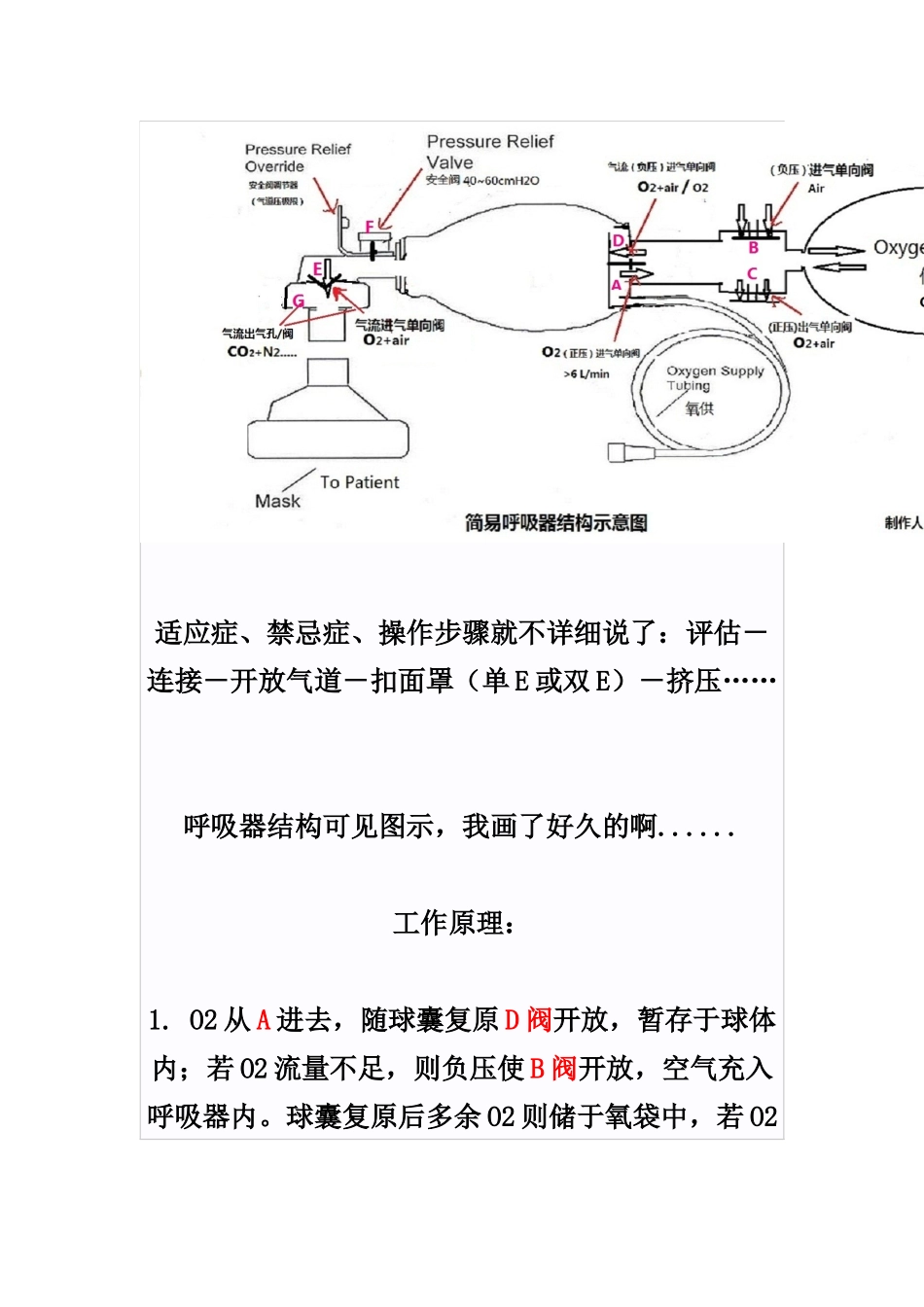

简易呼吸器的结构及原理相信大家都有捏过，捏得好，那就相当于一个简单的呼吸机，对抢救的效果影响很大。但有没童鞋去拆开研究过里面的结构？它里面有几个阀门活瓣？它的工作原理是怎样的？怎样操作才是最规范的呢？适应症、禁忌症、操作步骤就不详细说了：评估－连接－开放气道－扣面罩（单E或双E）－挤压……呼吸器结构可见图示，我画了好久的啊......工作原理：1.O2从A进去，随球囊复原D阀开放，暂存于球体内；若O2流量不足，则负压使B阀开放，空气充入呼吸器内。球囊复原后多余O2则储于氧袋中，若O2流量过多，则C阀开放，可将多余气体排出呼吸器外。2.当挤压球囊时，产生正压，内部气体强制性推动E阀打开，并堵住出D阀，球体内气体即由E阀中心切口送向病人。3.将被挤压的球体松开，E阀即刻向上推，并处于闭合状态，以使患者吐出的气体由出气口G放出。与此同时，D阀受到球囊松开所产生的负压，D阀开放，储气袋内O2送入球体，直到球体完全复原。然后再次挤压，重复以上循环……4.至于F阀，其设计是为避免捏球囊时，过高的气道压导致气压伤。即如果设定气道压为60cmH2o时，当压力高于此限，则F阀开放，将气体排出呼吸气外，而不会强制压入肺内。（这也就说明了为什么我们在做CPR胸外按压时，要脱开呼吸机用球囊通气的原因了：因为呼吸机我们一般设定的压力限是40cmH2o，当高于此限一定时间，呼吸机会保护性地停止通气，而球囊气道压高限可设至60cmH2o！！）。另外，有些球囊还会在出气口有个PEEP阀.......关于如何正确有效地应用球囊的知识（比如捏的程度，不同型号差别，不同压气法对应不同的通气模式），正在总结中，迟些会发上来......为便于交流，将第二部分内容合并到一个贴内（简易呼吸器的结构及原理（二）－关于合理使用问题27楼），欢迎原创！祥子简易呼吸器的结构及原理（二）－关于合理使用问题当我把自己画的简易呼吸器的结构及原理发上来的时候，发现反响还不错，说明对于这类基础知识，大家还是比较关心，愿意深入学习的。我也跟大家一样，不懂就要深入去学习，绝不不懂装懂。今天下夜班，终于抽出时间把自己所学的关于简易呼吸器的使用的问题敲出来，再跟大家分享学习，共同提高！简易呼吸器的结构及原理http://www.xqnmz.com/thread-24021-1-1.html关于如何使用球囊，或许大家都会说不过是简单的捏皮球而已。事实仅仅如此吗？首先，根据我所知道的知识及平时应用的体会提几个问题：1、一般球囊的容积是多少（成人、儿童、婴儿）？单手捏还是双手捏好？2、挤压的频率多少为合适，不同情况下频率有何不同？3、怎么才算是有效的呢？靠什么评价？4、如果用于代替呼吸机辅助通气，可以达到机械通气不同模式下的效果吗？一、容积问题：首先，关于球囊容积，成人球囊一般为1500ml，双手捏到底压缩气体量可达1350ml！而我们知道，正常呼吸潮气量400～600ml就足以达到通气目的，所以，平时抢救或转运时只需单手捏到底即可，约挤压呼吸囊的1/3～2/3为宜。否则容易使气道压过高引起气压伤。（同时也要注意，插管跟面罩通气又应该有所不同，插管一般无关气道开放的好坏问题，而且基本上不会跟面罩通气一样多少会有漏气或把气体压到胃内的可能，所以面罩通气又可以适当增大压缩量!）儿童及婴儿的球囊通气也同理，只是因为选择球囊型号不同而有所区别。现在一般儿童、婴儿的球囊容积/最大压缩气体量分别为：550/350ml；280/100ml。下载(74.36KB)5天前23:27二、频率问题：给予一般成人呼吸频率12~20次/分即可足够分钟通气量，这个频率是指病人在无自主呼吸的情况下的理想频率范围。如果病人还有自主呼吸或恢复了自主呼吸，挤压应该部分通气顺从自主吸气，在两次自主呼吸间隔中若时间过长，可给予一次辅助呼吸，这种模式如果捏得好，可基本等同于呼吸机V-IMV模式！这时候，我们那只黄金手，对捏球囊时的阻力感觉即相当于呼吸机的压力传感器了，呵呵~另外，还应注意吸呼比的问题，最好能保证在1：1.5－2，否则可引起“人机对抗”，引起气道压高、内源性PEEP升高、重复呼吸等问题，影响通气效果。曾有个老师教我说，按你自己平静的吸呼比及频率去捏，可以达到理想通气效果。当然，在...
