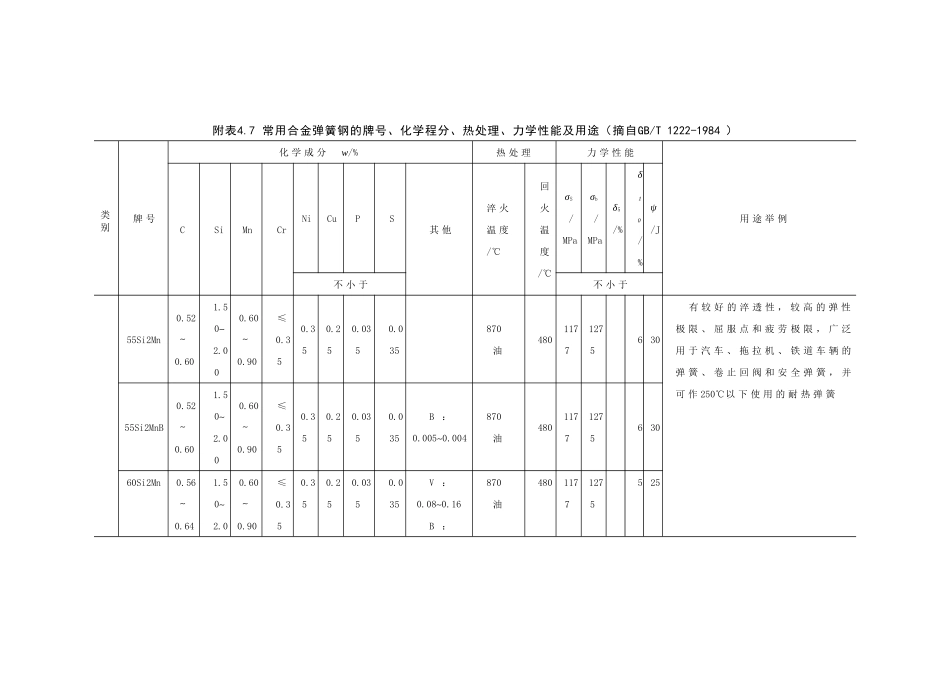

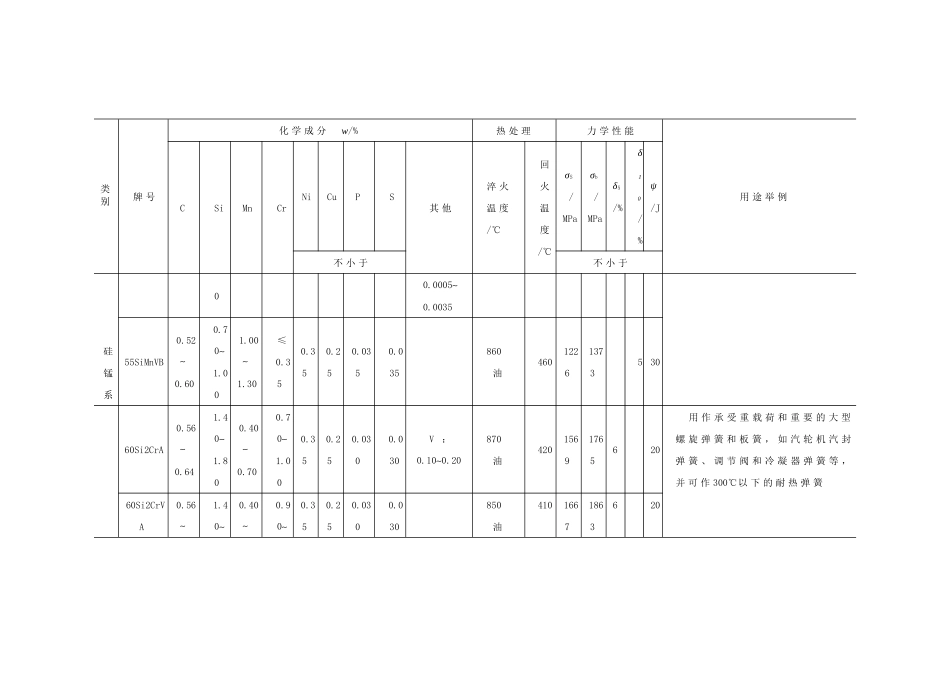

附表4.7常用合金弹簧钢的牌号、化学程分、热处理、力学性能及用途（摘自GB/T1222-1984）类别牌号化学成分w/%热处理力学性能用途举例CSiMnCrNiCuPS其他淬火温度/℃回火温度/℃σS/MPaσb/MPaδ5/%δ10/%ψ/J不小于不小于55Si2Mn0.52~0.601.50~2.000.60~0.90≤0.350.350.250.0350.035870油48011771275630有较好的淬透性，较高的弹性极限、屈服点和疲劳极限，广泛用于汽车、拖拉机、铁道车辆的弹簧、卷止回阀和安全弹簧，并可作250℃以下使用的耐热弹簧55Si2MnB0.52~0.601.50~2.000.60~0.90≤0.350.350.250.0350.035B：0.005~0.004870油4801177127563060Si2Mn0.56~0.641.50~2.00.60~0.90≤0.350.350.250.0350.035V：0.08~0.16B：870油48011771275525类别牌号化学成分w/%热处理力学性能用途举例CSiMnCrNiCuPS其他淬火温度/℃回火温度/℃σS/MPaσb/MPaδ5/%δ10/%ψ/J不小于不小于硅锰系00.0005~0.003555SiMnVB0.52~0.600.70~1.001.00~1.30≤0.350.350.250.0350.035860油4601226137353060Si2CrA0.56~0.641.40~1.800.40~0.700.70~1.000.350.250.0300.030V：0.10~0.20870油42015691765620用作承受重载荷和重要的大型螺旋弹簧和板簧，如汽轮机汽封弹簧、调节阀和冷凝器弹簧等，并可作300℃以下的耐热弹簧60Si2CrVA0.56~1.40~0.40~0.90~0.350.250.0300.030850油41016671863620类别牌号化学成分w/%热处理力学性能用途举例CSiMnCrNiCuPS其他淬火温度/℃回火温度/℃σS/MPaσb/MPaδ5/%δ10/%ψ/J不小于不小于硅铬0.641.800.701.20铬锰系55CrMnA0.52~0.600.17~0.370.65~0.950.65~0.950.350.250.0300.030830~860油460-510σr0.210791226920用作载荷较重、应力较大的载重汽车、拖拉机和小轿车的板簧和直径较大（50mm）的螺旋弹簧60CrMnA0.56~0.640.17~0.370.70~1.000.70~1.000.350.250.0300.030830~860油460-520σr0.210791226920类别牌号化学成分w/%热处理力学性能用途举例CSiMnCrNiCuPS其他淬火温度/℃回火温度/℃σS/MPaσb/MPaδ5/%δ10/%ψ/J不小于不小于铬钒系50CrVA0.46~0.640.17~0.370.50~0.800.80~1.100.350.250.0300.030V：0.10~0.20850油500112812751040用作特别重要的，承受大应力的各种尺寸的螺旋弹簧，并可作400℃以下工作的耐热弹簧30W4Cr2VA0.26~0.340.17~0.37≤0.402.00~2.500.350.250.0300.030V：0.50~0.80W：4.00~4.501050~1100油60013241471740用作高温（≤500℃）下使用的重要弹簧，如锅炉主安全阀弹簧等注：表列性能适用于截面单边尺寸≤80mm的钢材
