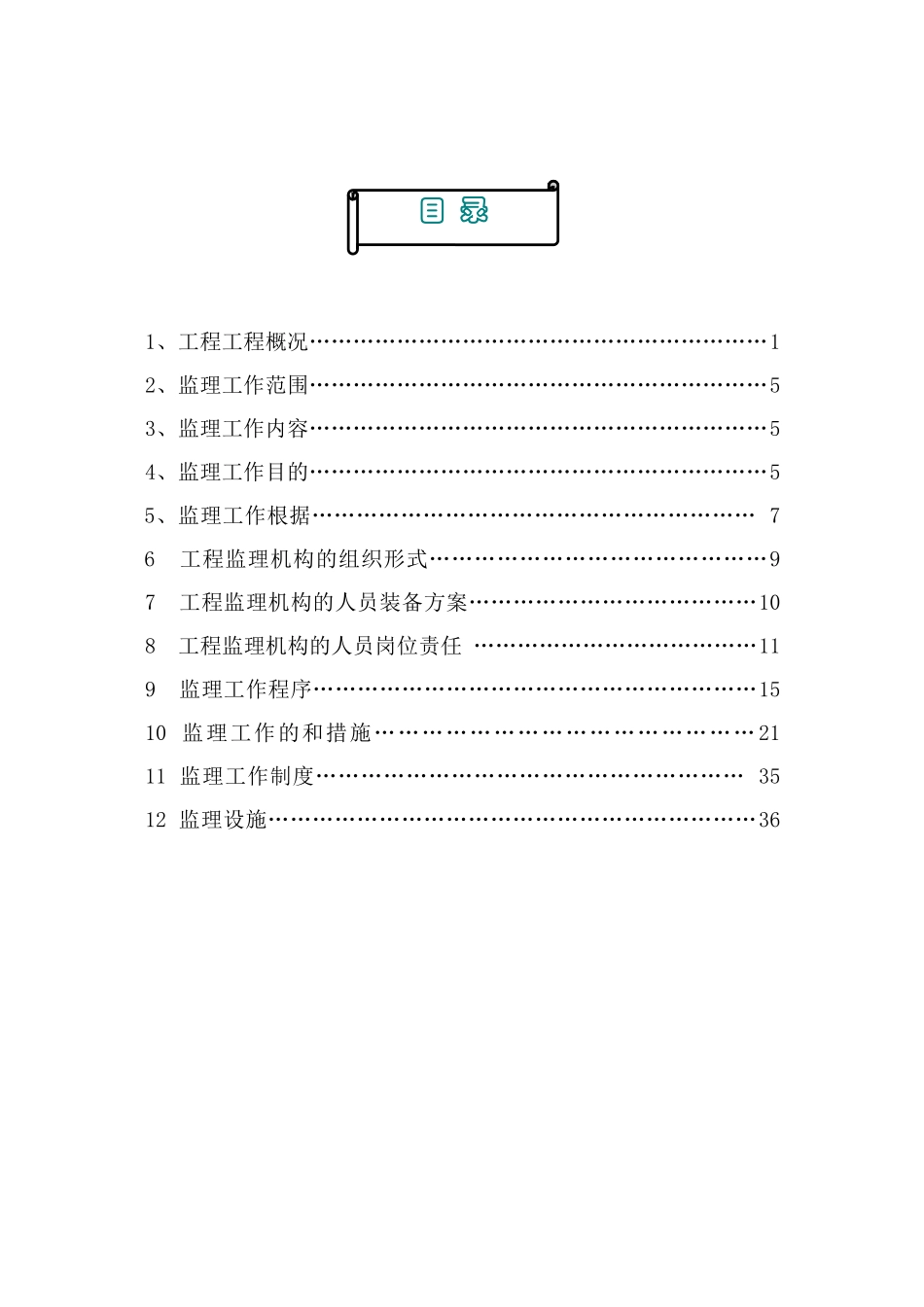

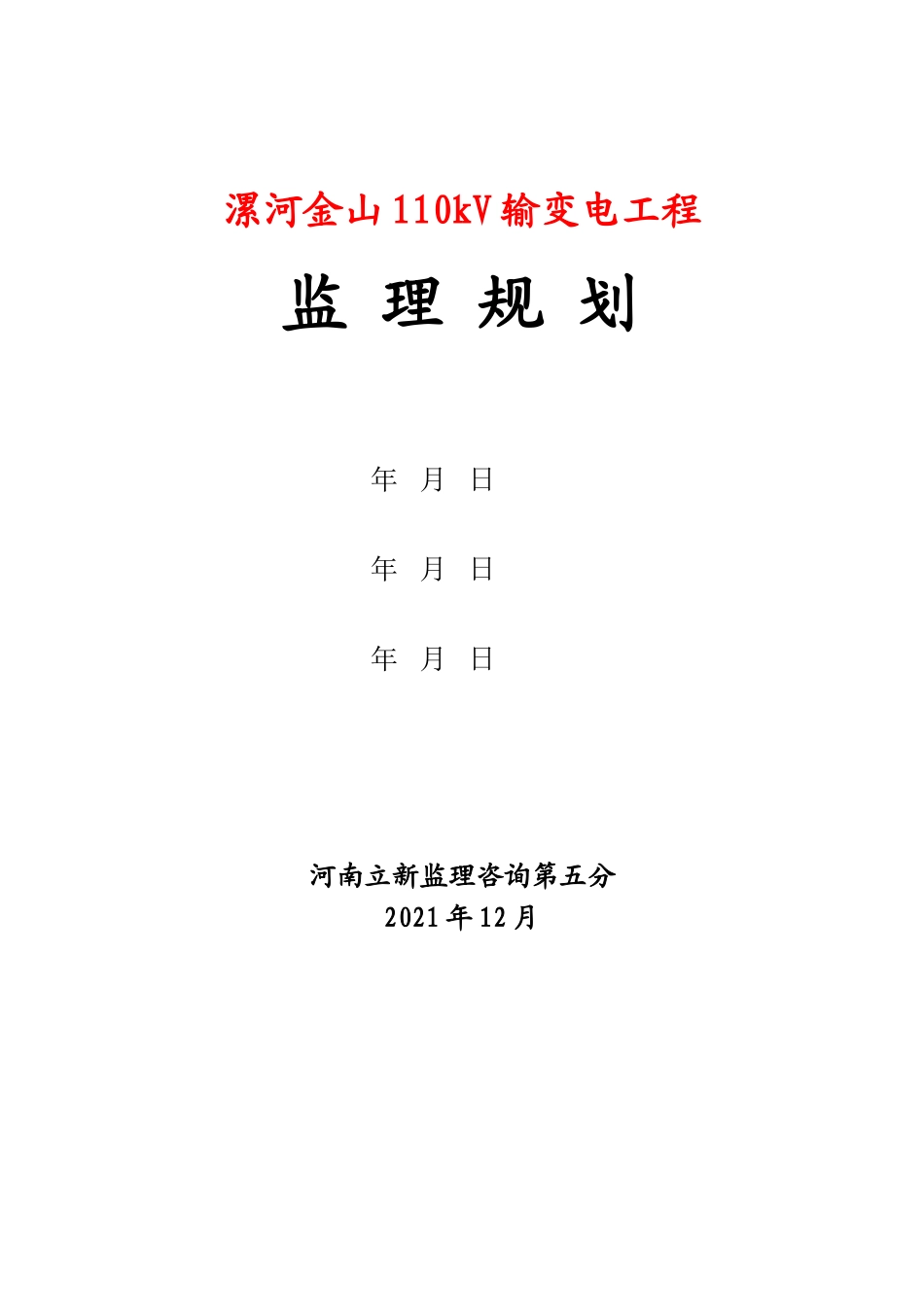

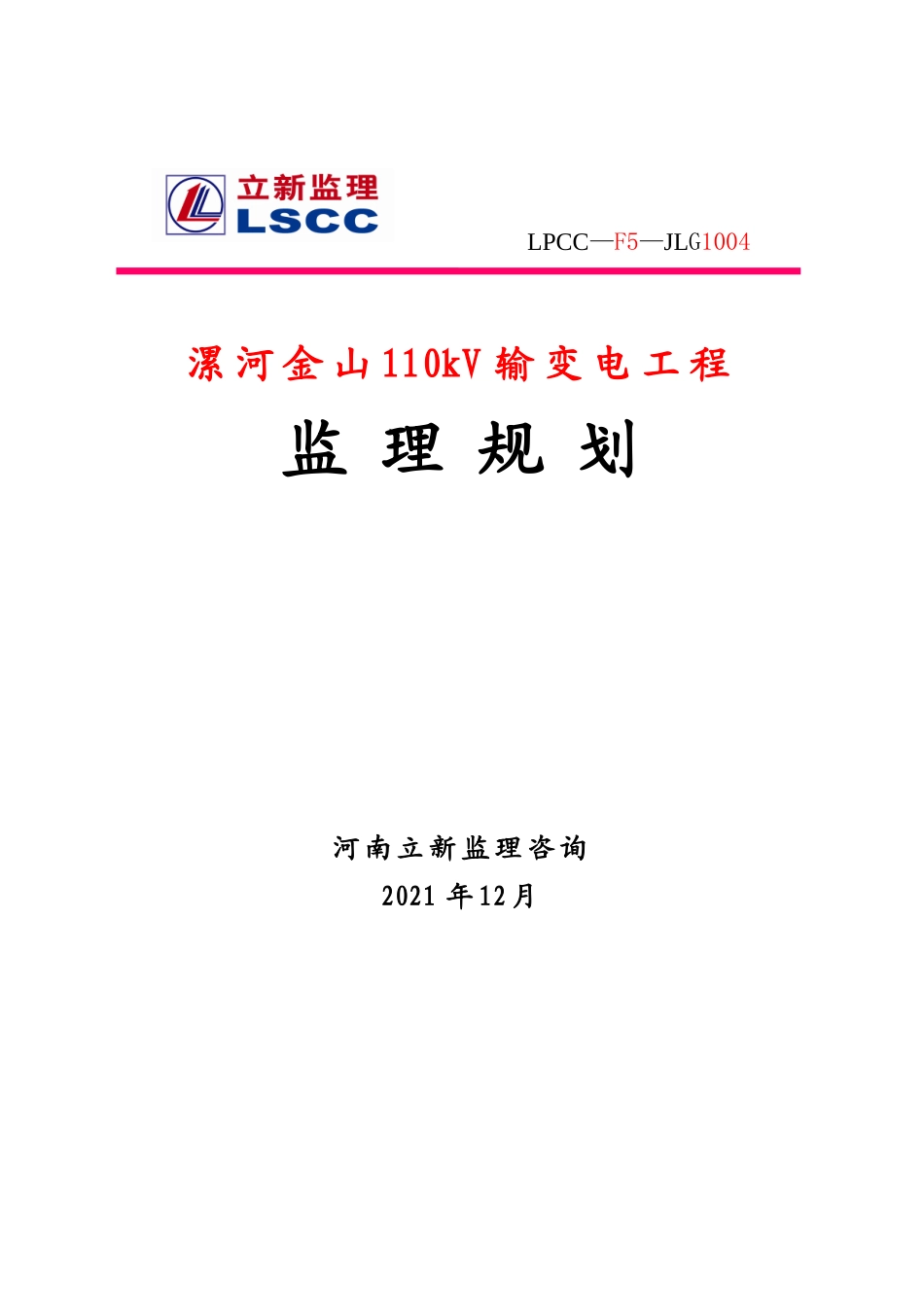

LPCC—F5—JLG1004漯河金山110kV输变电工程监理规划河南立新监理咨询2021年12月漯河金山110kV输变电工程监理规划年月日年月日年月日河南立新监理咨询第五分2021年12月1、工程工程概况………………………………………………………12、监理工作范围………………………………………………………53、监理工作内容………………………………………………………54、监理工作目的………………………………………………………55、监理工作根据……………………………………………………76工程监理机构的组织形式………………………………………97工程监理机构的人员装备方案…………………………………108工程监理机构的人员岗位责任…………………………………119监理工作程序……………………………………………………1510监理工作的和措施…………………………………………2111监理工作制度…………………………………………………3512监理设施…………………………………………………………36目录1.工程工程概况1.1.工程名称：漯河金山110kV输变电工程一、110千伏变电站部1．站址站址位于漯河淞江路以北300米金山路路西。2．建立规模主变压器：远3×50兆伏安本1×50兆伏安电压等级110/10千伏；110千伏出线:远3回本2回T接至110千伏漯沙线和漯车线备用1回；10千伏出线:远36回本12回备用24回；无功补偿容量远6×4000千乏本10千伏侧装设两组4000千乏电容器组。3．主要设计原那么电气主接线：110千伏远采用内桥“加〞线路—变压器组接线本采用内桥接线；10千伏远单母四分段接线本单母线接线。4．主要电气设备选择主变压器：三相双绕组自然油循环有载调压变压器；：50000/110千伏；容量：50000千伏安/50000千伏安；电压比：110±8×1.25/10.5千伏；阻抗电压：UK=17；配置在线滤油装置；110千伏配电装置:采用六氟化硫金属全封闭组合电器电流互感器、电压互感器选用电子式互感器；10千伏开关柜采用铠装移开式柜配真空断路器;接地变消弧线圈采用成套装置；10千伏施工电源由站外700米处的配电线路引接；电容器选用组合式电容器；电容器组串接1％电抗器；该站按污秽等级e级设计屋外电气设备外绝缘不小于3.1厘米/千伏。5．控制及保护本站按无人值班方式设计控制采用网络数字化二次系统实现五遥无功优化、微机闭锁和小电流选线功能由综自实现;主变压器保护采用微机型保护；设置110千伏进线备自投及母联充电保护；10千伏线路保护采用测控保护一体化装置装于开关柜上；直流系统采用单母线分段接线装设220伏/200安时阀控式封铅酸蓄电池二组配二套高频开关电源充电装置；设置一套火灾自动装置、电能量终端采集装置、图像监控装置、10千伏母线电压在线监测装置、两套容量3千伏安逆变电源装置。6．通信及远动该站由漯河地调调度,220千伏漯河集控站集控；系统通信：采用光纤通信通道；组织相应的至地调通道和集控站通道；通信设备配置：金山变新上1台光端机；金山变对地调、集控站各配置1对PCM；沙北变及漯河变各新上1块光方向板；通信电源：由DC/DC转换；远动：利用计算机监控系统配置实现远动信息的采集和向调度端传送；计量装置：10千伏线路侧装设计量装置。7．防雷接地及照明：同意设计方案。8．防止电缆着火延燃措施：同意设计方案。9．总平面布置方案总平面布置：主变压器及110千伏配电装置采用户外布置110千伏配电装置露天布置于10千伏配电室屋顶主变压器布置在综合配电楼南侧其它配电装置布置于综合配电楼内10千伏配电装置、电容器及#3接地变布置于一层主控室、蓄电池室及#1、2接地变布置于二层；站区大门朝东110千伏向北出线站内设U型道路；同意竖向设计外购土方330立方米。进站道路及站内道路4米宽采用郊区型混凝土道路；建筑抗震设防烈度按6度；建筑设计：屋面采用平屋顶墙体采用加气混凝土砌块；外墙浅色普通面砖装饰；构造设计：综合配电楼采用现浇钢筋混凝土框架构造。屋外变电支架采用钢构造；10千伏室设柱；地基与根底：采用天然地基根底；设置1座30立方米事故油坑不设水消防并按有关规定配置消防器材；全面执行两型一化要求。10．所区主要土建指标站区围墙内占地面积：1935平方米；进站道路...
