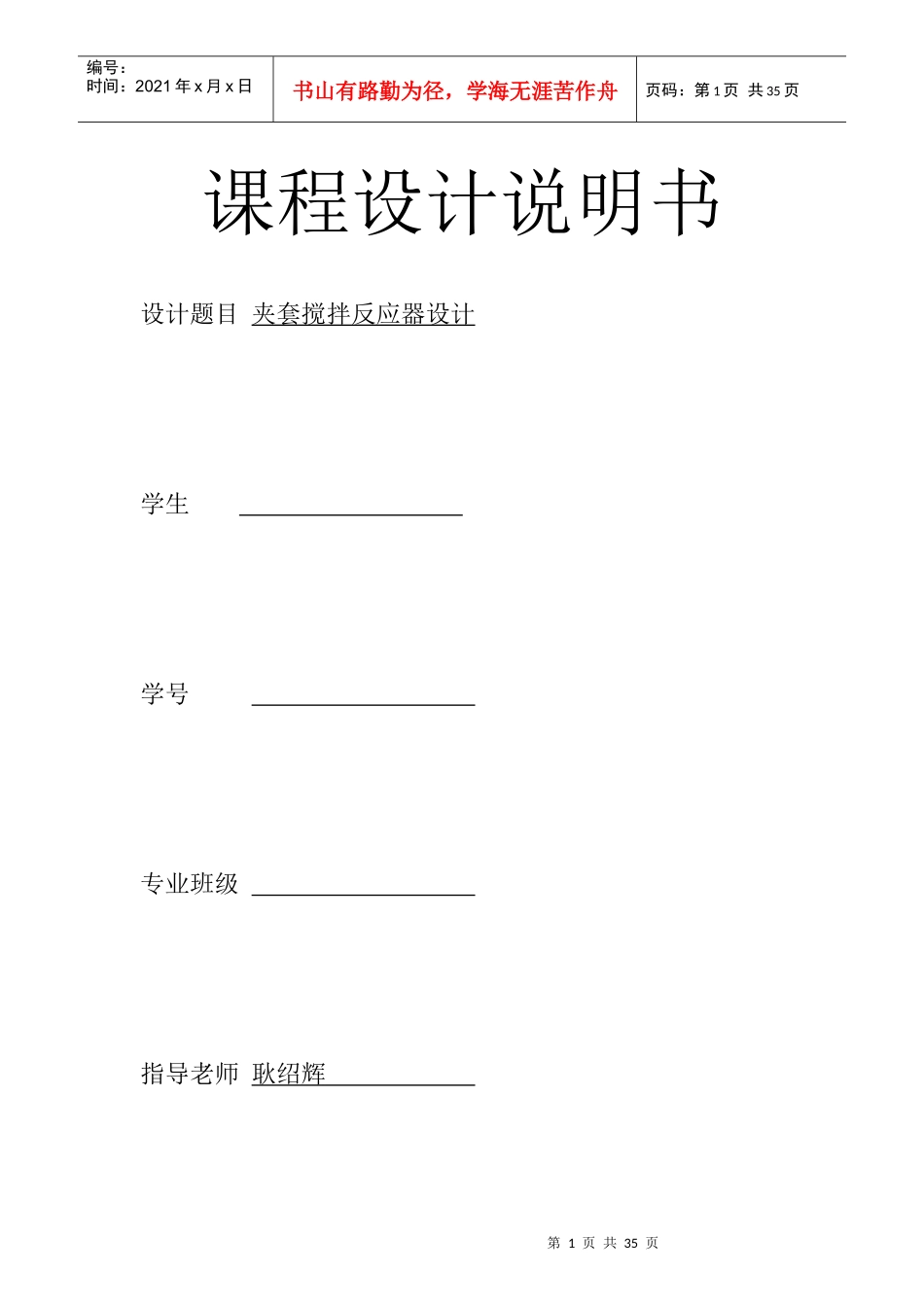

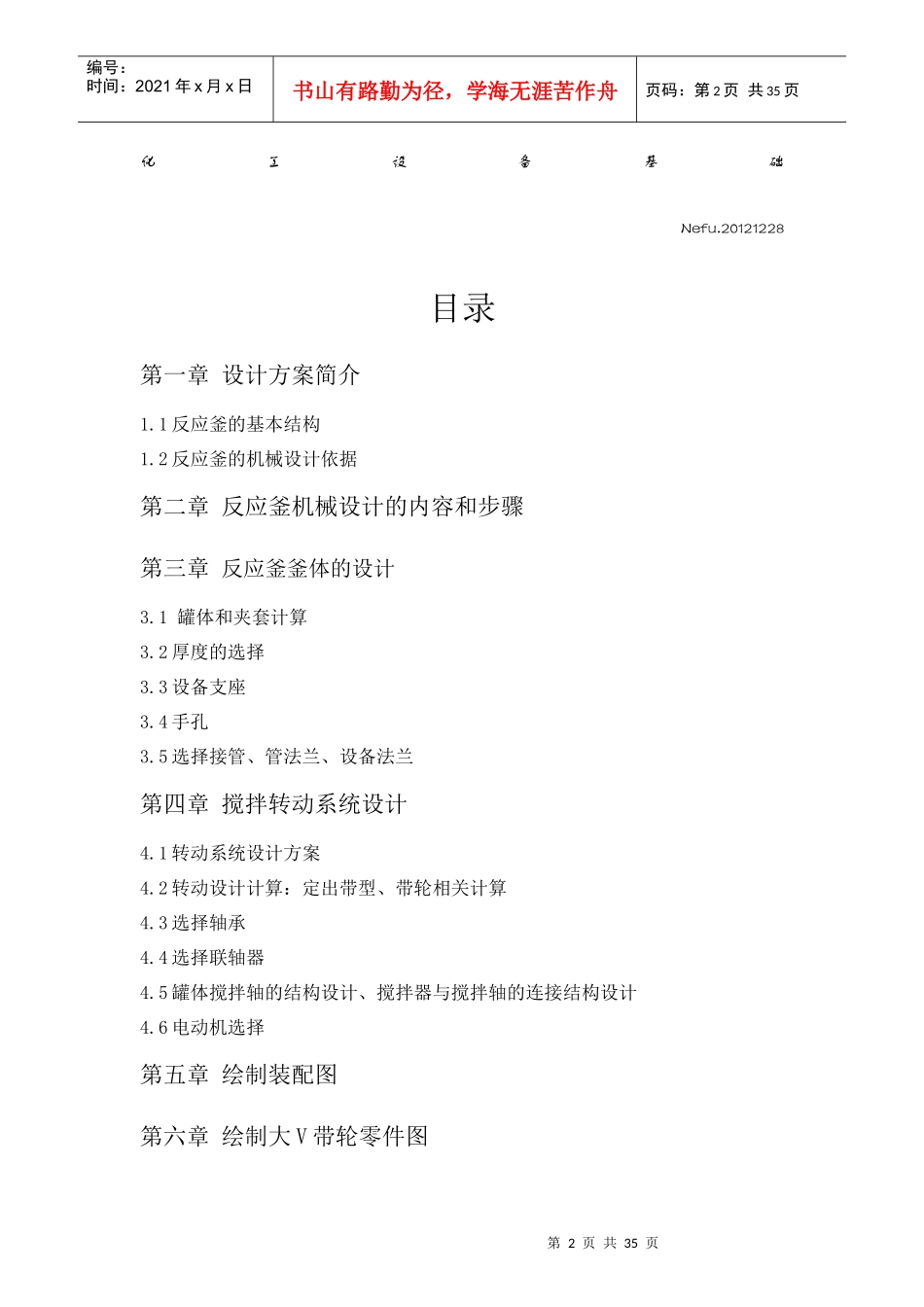

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页课程设计说明书设计题目夹套搅拌反应器设计学生学号专业班级指导老师耿绍辉第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页化工设备基础Nefu.20121228目录第一章设计方案简介1.1反应釜的基本结构1.2反应釜的机械设计依据第二章反应釜机械设计的内容和步骤第三章反应釜釜体的设计3.1罐体和夹套计算3.2厚度的选择3.3设备支座3.4手孔3.5选择接管、管法兰、设备法兰第四章搅拌转动系统设计4.1转动系统设计方案4.2转动设计计算：定出带型、带轮相关计算4.3选择轴承4.4选择联轴器4.5罐体搅拌轴的结构设计、搅拌器与搅拌轴的连接结构设计4.6电动机选择第五章绘制装配图第六章绘制大V带轮零件图第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页第七章本设计的评价及心得体会第八章参考文献第一章设计方案简介搅拌设备在石油、化工、食品等工业生产中应用范围很广，尤其是化学工业中，很多的化工生产或多或少地应用着搅拌操作，化学工艺过程的种种物理过程与化学过程，往往要采用搅拌操作才能得到好的效果。搅拌设备在许多场合时作为反应器来应用的，而带搅拌的反应器则以液相物料为特征，有液-液、液-固、液-气等相反应。搅拌的目的是：1、使互不相溶液体混合均匀，制备均匀混合液、乳化液、强化传质过程；2、使气体在液体中充分分散，强化传质或化学反应；3、制备均匀悬浮液，促使固体加速溶解、浸取或发生液-固化学反应；4、强化传热，防止局部过热或过冷。所以根据搅拌的不同目的，搅拌效果有不同的表示方法。搅拌操作分为机械搅拌和气流搅拌。气流搅拌是利用气体鼓泡通过液体层，对液体产生搅拌作用，或使气泡群以密集状态上升借所谓气升作用促进液体产生对流循环。与机械搅拌相比，仅气泡的作用对液体所进行的搅拌时比较弱的，所以在工业生产，大多数的搅拌操作均是机械搅拌。本设计实验要求的就是机械搅拌搅拌器设备的设计遵循以下三个过程：1根据搅拌目的和物理性质进行搅拌设备的选型。2在选型的基础进行工艺设计与计算。3进行搅拌设备的机械设计与费用评价。在工艺与计算中最重要的是搅拌功率的计算和传热计算。1.1反应釜的基本结构第4页共35页第3页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共35页反应釜是化工生产中常用的典型设备，一台反应釜大致由：釜底部分、传热、搅拌、转动及密封等装置组成。釜底部分有包容物料反应的空间，由筒体及上下封头所组成。传热装置是为了送入或带走热量。搅拌装置由搅拌器及搅拌轴所组成。为使搅拌器转动，就需要有动力装置，如电动机经V带传动、蜗杆减速机减速后，再通过联轴器带动搅拌器转动。反应釜的上下密封装置有两种类型：静密封是指管法兰、设备法兰等处的密封；动密封是指转动轴出口处的机械密封或填料密封等。反应釜上海根据工艺要求配有各种管接口、人孔、手孔、视镜及支座等部件。1.2反应釜的机械设计依据反应釜的机械设计是在工艺要求确定之后进行的。反应釜的工艺要求通常包括反应釜的容积、最大工作压力、工作压力、工作温度、工作介质及腐蚀情况、传热面积、搅拌形式、转速及功率、装配哪些接管口等几项内容。这些要求一般以表格及示意图反映在工艺人员提出的设备设计要求单中。第二章反应釜机械设计的内容和步骤⑴确定反应釜的结构型式和尺寸⑵选择材料第5页共35页第4页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共35页⑶计算强度或稳定性⑷选用零部件⑸绘制图样⑹提出技术要求第三章设备的计算和选择3.1反应釜釜体的设计3.1.1筒体的直径与高度A确定筒体和封头型式：从要求单上所列的工作压力及温度以及该设备之工艺性质，可以看出它是属于带搅拌的低压反应釜类型，一类低压容器。根据惯例，选择圆柱筒体和椭圆形封头。B确定筒体和封头直径：筒体的基本尺寸是内径Di和高度H，如图所示筒体的基本尺寸首先决定于工艺要求。对于带搅拌器的反应釜来说，设备容积为主要决定...
