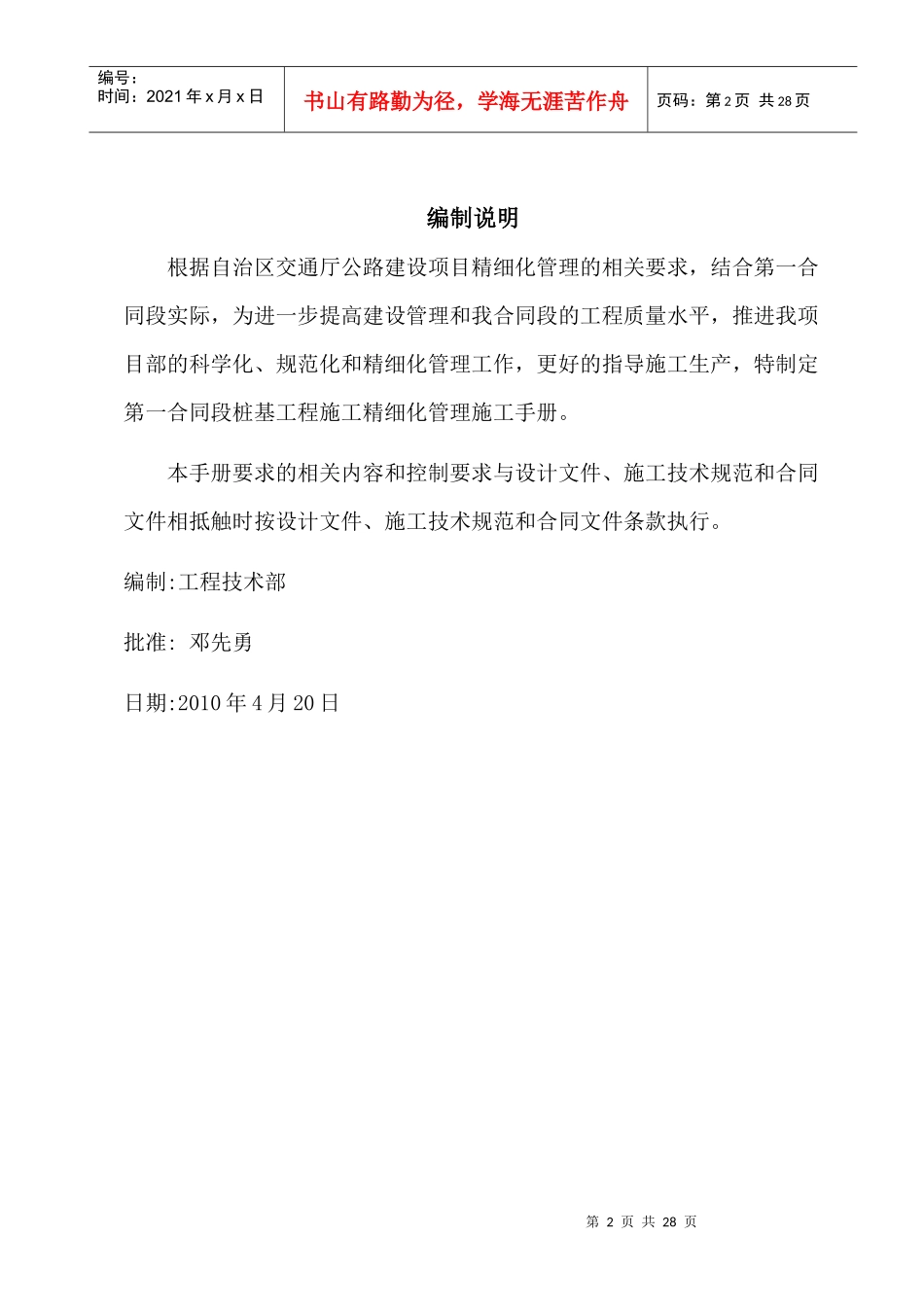

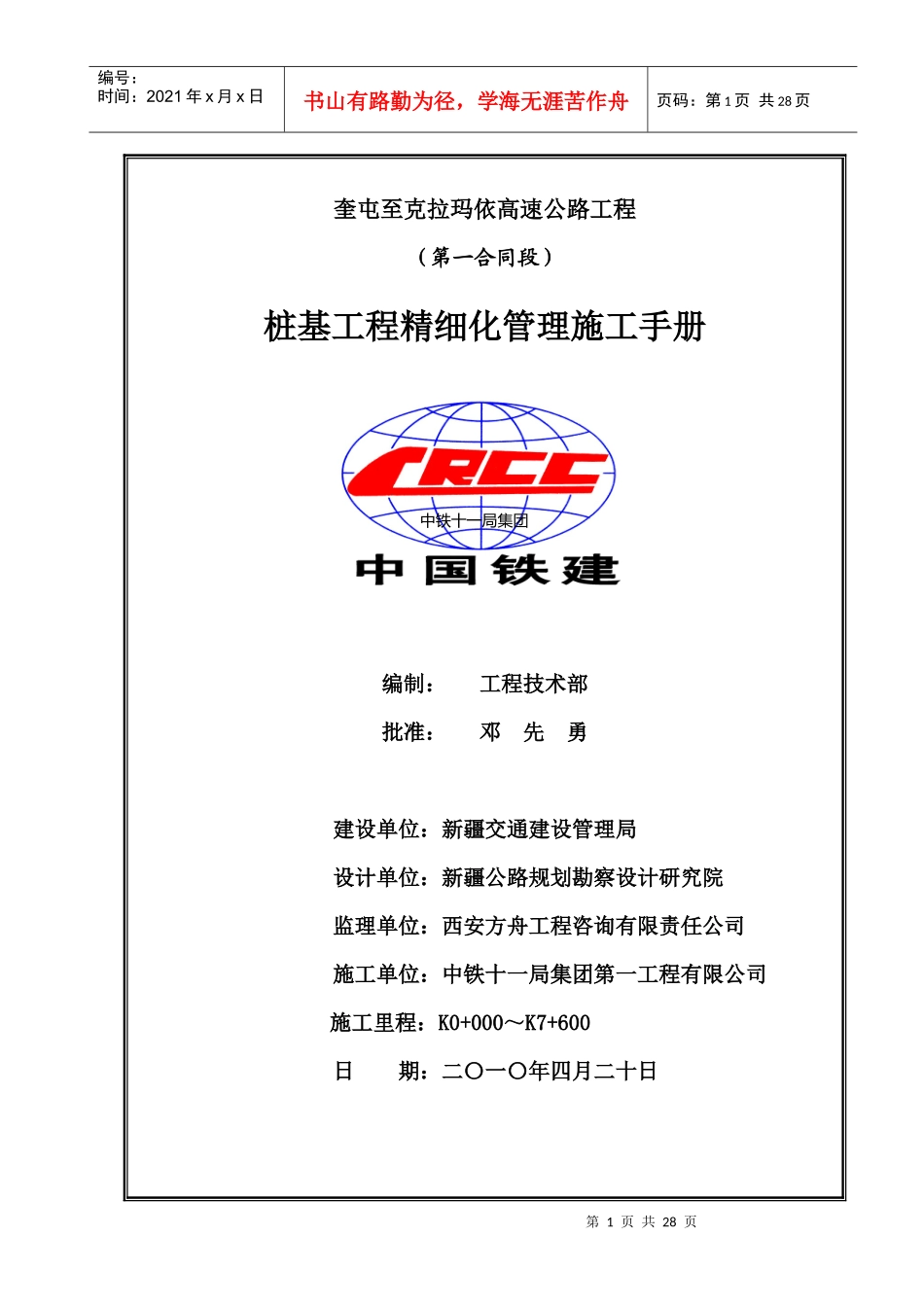

第1页共28页中铁十一局集团编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页奎屯至克拉玛依高速公路工程（第一合同段）桩基工程精细化管理施工手册编制：工程技术部批准：邓先勇建设单位：新疆交通建设管理局设计单位：新疆公路规划勘察设计研究院监理单位：西安方舟工程咨询有限责任公司施工单位：中铁十一局集团第一工程有限公司施工里程：K0+000～K7+600日期：二〇一〇年四月二十日第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页编制说明根据自治区交通厅公路建设项目精细化管理的相关要求，结合第一合同段实际，为进一步提高建设管理和我合同段的工程质量水平，推进我项目部的科学化、规范化和精细化管理工作，更好的指导施工生产，特制定第一合同段桩基工程施工精细化管理施工手册。本手册要求的相关内容和控制要求与设计文件、施工技术规范和合同文件相抵触时按设计文件、施工技术规范和合同文件条款执行。编制:工程技术部批准:邓先勇日期:2010年4月20日第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页奎克高速公路工程第一合同段桩基工程精细化管理施工手册一、质量目标严格按照合同文件、设计文件、桥涵施工技术规范和检验评定标准控制要求组织施工，工程一次验交合格率100%，分项工程评分95分以上，质量等级为合格。二、执行的标准《公路桥涵施工技术规范》JTJ041-2000；《钢筋混凝土用钢》GB1499.1-2008；《钢筋混凝土用钢》GB1499.2-2007；《钢筋焊接及验收规程》JGJ18-2003；《公路工程基桩动测技术规程》JTG／TF81-2004；《公路工程水泥及水泥混凝土试验规程》JTGE30-2005；《混凝土用水标准》JGJ63-2006；《混凝土外加剂应用技术规范》GB50119-2003；《公路工程质量检验评定标准》JTGF80／1-2004；奎克高速公路工程第一合同段合同文件等。三、材料严格按照执行办、公司及项目部材料管理办法对原材料进行管理，建立健全材料登记台帐。根据公司相关规定，选择评审通过的合格供应商，组织采购。购进材料严格执行进场检验和监理报检。所有材料均检验合格后方可用于桩基工程，且检验频次满足要求。四、设备根据工作量，分项工程主要施工机械安排见下表。序号设备名称规格型号数量进场日期技术状况1砼拌合站HZS7522009.10良好2挖掘机PC22022009.10良好3装载机ZL30022009.10良好4柴油发电机250KVA12009.10良好5汽车起重机25T12009.10良好6交流电焊机BX31552009.10良好7对焊机UN-15012009.10良好8钢筋弯曲机GW4012009.10良好9电力变压器315KVA22010.4良好第4页共28页第3页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共28页10钢筋切断机GQ4012009.10良好11旋挖钻机220型32009.10良好12潜水泵82009.10良好13泥浆泵82009.10良好14混凝土运输车12m342009.10良好15泥浆比重仪62009.10良好16泥浆稠度仪62009.10良好17旋流除砂器净化泥浆12009.10良好五、人员分项工程负责人1人、技术负责人1人、安全员1人、施工员1人，质检人员1人、实验员1人、测量员1人、特种机械操作手10人、运输车司机12人、工人60人。六、工艺要求6.1施工要点（控制重点）1、护筒埋设:护筒既保护孔口壁，又是钻孔的导向，则护筒的平面位置和垂直度要保证。为防止漏浆、跑浆，护筒周围土要夯实，最好用粘土封口。为防止地表污水流入，护筒要高出地面15～30cm。2、稳定液:一要控制泥浆的比重在1.05～1.10之间，二要粘度在19s～23s，含砂率小于8%，定期测试稳定液的各项技术指标，出现问题及时解决。3、孔底沉渣:旋挖钻斗的切削、提升上屑的机理与常见回转钻进的正、反循环成孔的切削、提升形式完全不同，前者是通过钻斗把孔底原状土切削成条状载入钻斗提升出土，后者是通过钻头把孔底原状土打碎由泥浆循环带出土面。前者底部面缓，钻至设计标高对土的扰动很小，没有聚渣漏斗，所以要加强稳定液的管理，控制固相含量，提高粘度，防止快速沉淀,还要控制终孔前二钻斗的旋挖量。4、复测孔深及稳定液比重:为保证灌注桩质量，浇筑混凝土前，一要检查孔底泥...
