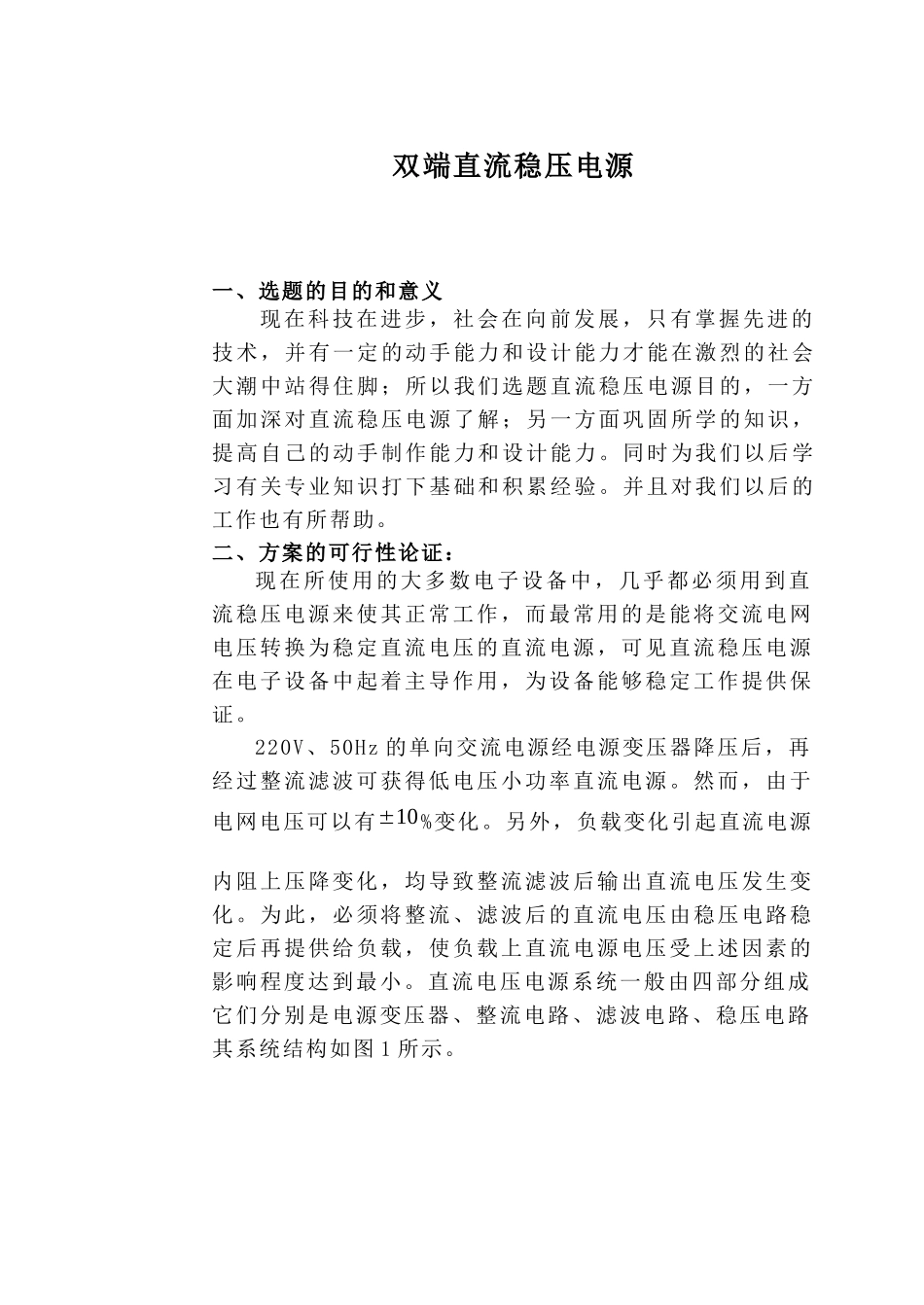

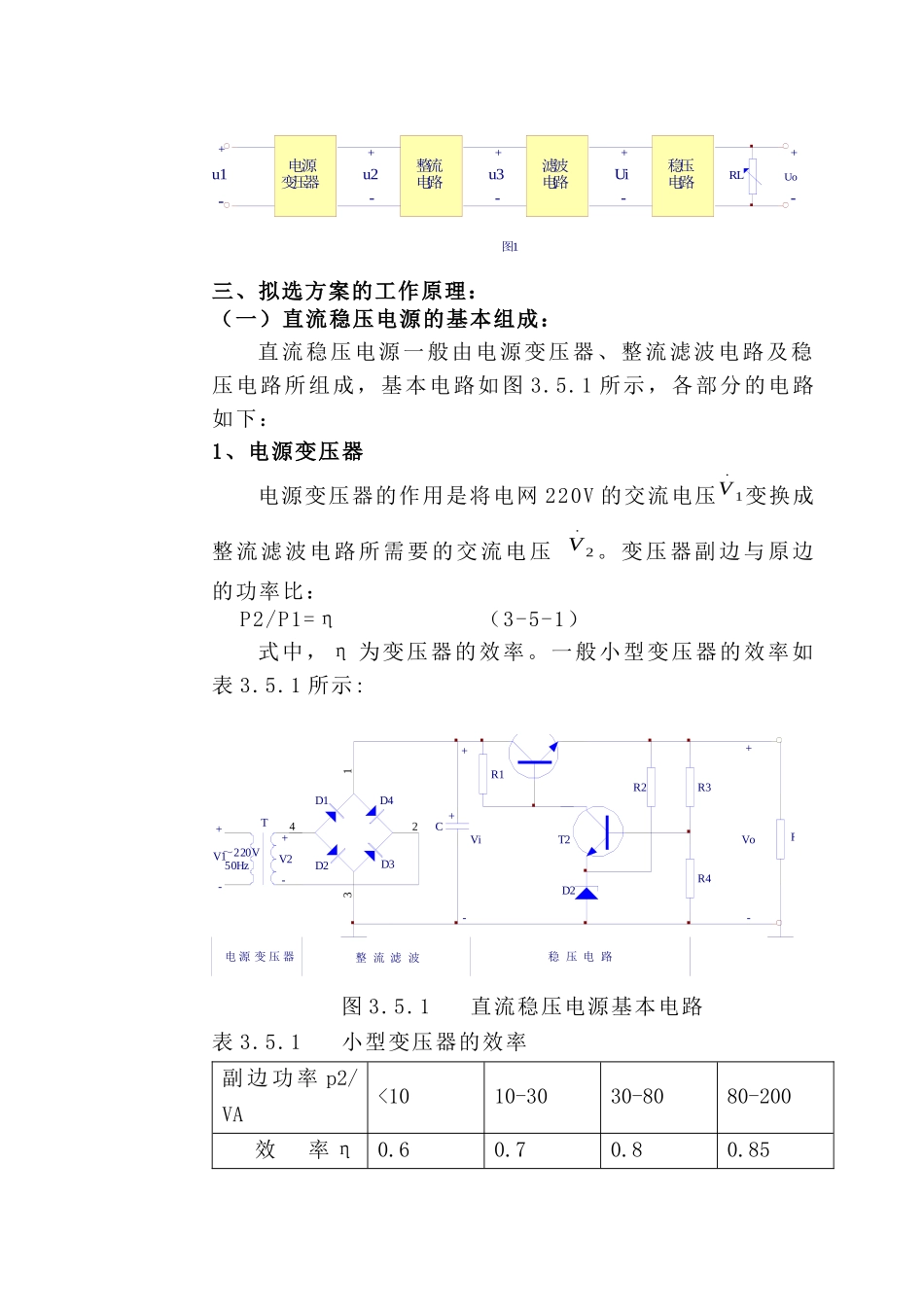

双端直流稳压电源一、选题的目的和意义现在科技在进步，社会在向前发展，只有掌握先进的技术，并有一定的动手能力和设计能力才能在激烈的社会大潮中站得住脚；所以我们选题直流稳压电源目的，一方面加深对直流稳压电源了解；另一方面巩固所学的知识，提高自己的动手制作能力和设计能力。同时为我们以后学习有关专业知识打下基础和积累经验。并且对我们以后的工作也有所帮助。二、方案的可行性论证：现在所使用的大多数电子设备中，几乎都必须用到直流稳压电源来使其正常工作，而最常用的是能将交流电网电压转换为稳定直流电压的直流电源，可见直流稳压电源在电子设备中起着主导作用，为设备能够稳定工作提供保证。220V、50Hz的单向交流电源经电源变压器降压后，再经过整流滤波可获得低电压小功率直流电源。然而，由于电网电压可以有±10%变化。另外，负载变化引起直流电源内阻上压降变化，均导致整流滤波后输出直流电压发生变化。为此，必须将整流、滤波后的直流电压由稳压电路稳定后再提供给负载，使负载上直流电源电压受上述因素的影响程度达到最小。直流电压电源系统一般由四部分组成它们分别是电源变压器、整流电路、滤波电路、稳压电路其系统结构如图1所示。三、拟选方案的工作原理：（一）直流稳压电源的基本组成：直流稳压电源一般由电源变压器、整流滤波电路及稳压电路所组成，基本电路如图3.5.1所示，各部分的电路如下：1、电源变压器电源变压器的作用是将电网220V的交流电压V.1变换成整流滤波电路所需要的交流电压V.2。变压器副边与原边的功率比：P2/P1=η（3-5-1）式中，η为变压器的效率。一般小型变压器的效率如表3.5.1所示:图3.5.1直流稳压电源基本电路表3.5.1小型变压器的效率副边功率p2/VA<1010-3030-8080-200效率η0.60.70.80.85RL+-稳压电路+-Ui滤波电路+-u3+-u2整流电路电源变压器u1+-Uo1图C+1234D3整流滤波T220V～RLT2T1R1R2R3R4+Vo-50Hz+-V1D2D1+D4+--V2Vi电源变压器稳压电路D22.整流滤波电路整流二极管D1～D4组成单相桥式整流电路，将交流电压V.2变成脉动的直流电压，再经滤波电容C滤除纹波，输出直流电压Vi。Vi与交流电压V.2的有效值V2的关系为：Vi=(1.1～1.2)V2(3-5-2)每只整流二极管承受的最大反向电压:VRM=√2V2(3-5-3)通过每只二极管的平均电流：ID=12IR=0.45V2R(3-5-4)式中，R为整流滤波电路的负载电阻。它为电容C提供放电回路，RC放电时间常数应满足：RC>(3~5)T/2(3-5-5)式中，T为50HZ交流电压的周期，即20ms.3、稳压电源A．分立元件稳压电路调整管T１与负载电阻RL相串联，组成串联式稳压电源。T2与稳压管Dz组成采样比较放大电路，当稳压器的输出负载变化时，输出电压Vo应保持不变，稳压过程如下：设输出负载电阻RL变化，使Vo↑,则：VB2↑⇒VC2↓⇒IB1↓⇒VCE1↓⇒Vo↓B．集成稳压电路固定式三端稳压Co0.1uFCo0.1uFCi0.33uFCi0.33uFCW78XX123CW79XX123Vi地Vo地ViVo+Vi-132+Vo-+Vo-132-Vi+(a)(b)3.5.3图固定式三端稳压器的典型应用(a)CW78XX系列典型应用(b)CW79XX系列典型应用CW78XXCW79XX器是构成集成稳压电路的核心部分，该芯片有三个引脚，即不稳定电压输入端（接Vi），稳定电压输出端（接负载）及公共接地端。固定式三端稳压器的常见产品如图3.5.3所示，其中，CW78××系列稳压器输出固定的正电压，如7805输出为+5V;CW79××系列稳压器输出固定的负电压，如7905输出为-5V，输入端接电容Ci可以进一步滤除纹波，输出端接电容Co能改善负载的瞬态影响，使电路稳定工作。Ci，Co最好采用漏电流小的钽电容，如果采用电解电容，则电容量要比图中数值增加10倍。集成稳压电路具有体积小、外围元件少、性能稳定可靠、使用调整方便和价廉等优点。因此，考虑到上述优点我这里所采用的稳压电路是集成稳压电路。四．方案设计依据为保证稳压电源的正常工作，必须在设计时让其工作在额定范围内，以下是稳压电源的性能指标及测试方法：●最大输出电流指稳压电源正常工作时能输出的最大电流，用Iomax表示，一般情况下的工作电流IoIomax是损坏稳压器。●输出电压指稳压电源的输出电压，用Vo表示。采用如图3.5.2所示的测试电...
