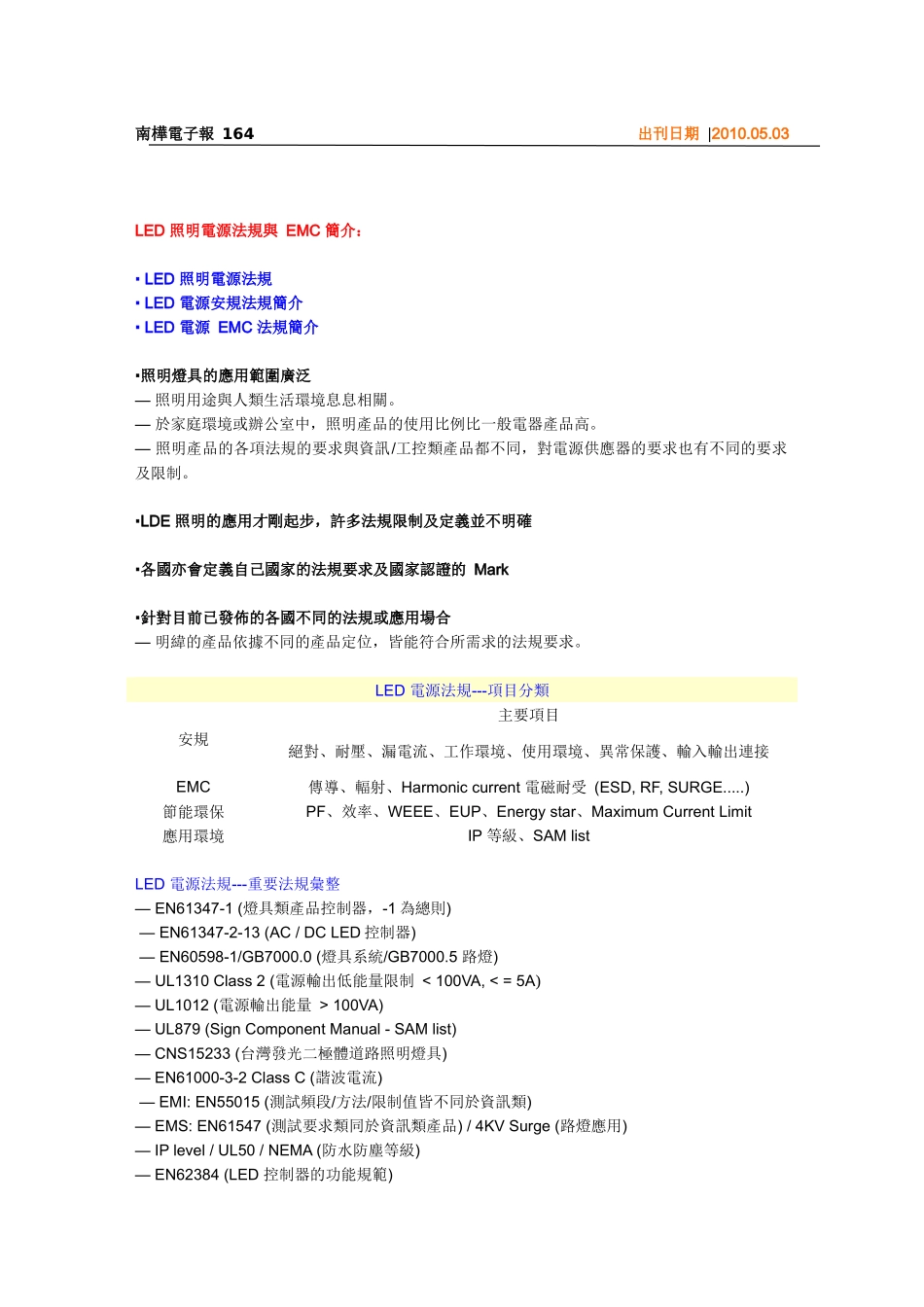

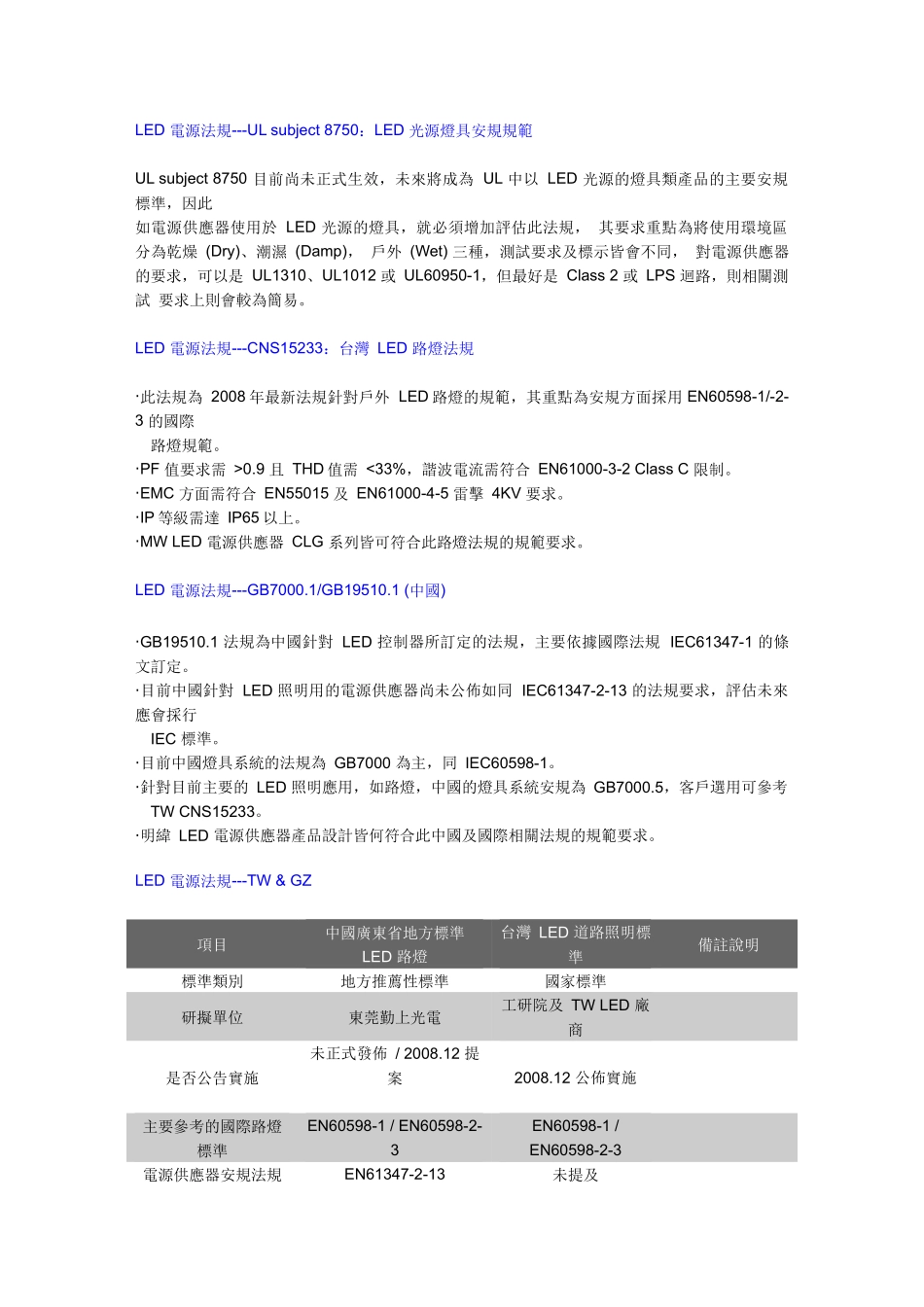

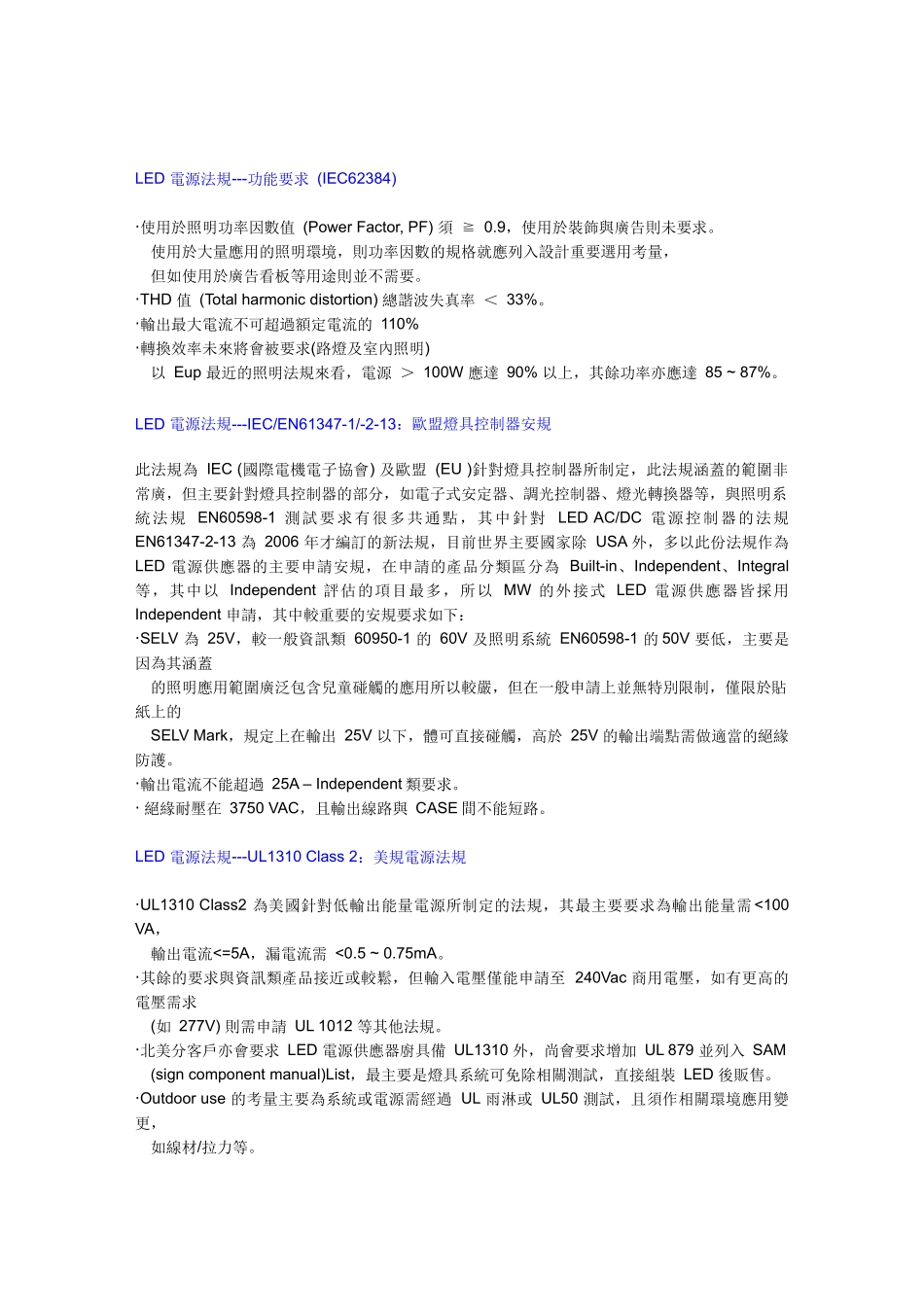

南樺電子報164出刊日期|2010.05.03LED照明電源法規與EMC簡介:LED‧照明電源法規LED‧電源安規法規簡介LED‧電源EMC法規簡介‧照明燈具的應用範圍廣泛—照明用途與人類生活環境息息相關。—於家庭環境或辦公室中,照明產品的使用比例比一般電器產品高。—照明產品的各項法規的要求與資訊/工控類產品都不同,對電源供應器的要求也有不同的要求及限制。LDE‧照明的應用才剛起步,許多法規限制及定義並不明確‧各國亦會定義自己國家的法規要求及國家認證的Mark‧針對目前已發佈的各國不同的法規或應用場合—明緯的產品依據不同的產品定位,皆能符合所需求的法規要求。LED電源法規---項目分類-主要項目安規絕對、耐壓、漏電流、工作環境、使用環境、異常保護、輸入輸出連接EMC傳導、輻射、Harmoniccurrent電磁耐受(ESD,RF,SURGE.....)節能環保PF、效率、WEEE、EUP、Energystar、MaximumCurrentLimit應用環境IP等級、SAMlistLED電源法規---重要法規彙整—EN61347-1(燈具類產品控制器,-1為總則)—EN61347-2-13(AC/DCLED控制器)—EN60598-1/GB7000.0(燈具系統/GB7000.5路燈)—UL1310Class2(電源輸出低能量限制<100VA,<=5A)—UL1012(電源輸出能量>100VA)—UL879(SignComponentManual-SAMlist)—CNS15233(台灣發光二極體道路照明燈具)—EN61000-3-2ClassC(諧波電流)—EMI:EN55015(測試頻段/方法/限制值皆不同於資訊類)—EMS:EN61547(測試要求類同於資訊類產品)/4KVSurge(路燈應用)—IPlevel/UL50/NEMA(防水防塵等級)—EN62384(LED控制器的功能規範)LED電源法規---功能要求(IEC62384)‧使用於照明功率因數值(PowerFactor,PF)須≧0.9,使用於裝飾與廣告則未要求。使用於大量應用的照明環境,則功率因數的規格就應列入設計重要選用考量,但如使用於廣告看板等用途則並不需要。THD‧值(Totalharmonicdistortion)總諧波失真率<33%。‧輸出最大電流不可超過額定電流的110%‧轉換效率未來將會被要求(路燈及室內照明)以Eup最近的照明法規來看,電源>100W應達90%以上,其餘功率亦應達85~87%。LED電源法規---IEC/EN61347-1/-2-13:歐盟燈具控制器安規此法規為IEC(國際電機電子協會)及歐盟(EU)針對燈具控制器所制定,此法規涵蓋的範圍非常廣,但主要針對燈具控制器的部分,如電子式安定器、調光控制器、燈光轉換器等,與照明系統法規EN60598-1測試要求有很多共通點,其中針對LEDAC/DC電源控制器的法規EN61347-2-13為2006年才編訂的新法規,目前世界主要國家除USA外,多以此份法規作為LED電源供應器的主要申請安規,在申請的產品分類區分為Built-in、Independent、Integral等,其中以Independent評估的項目最多,所以MW的外接式LED電源供應器皆採用Independent申請,其中較重要的安規要求如下:SELV‧為25V,較一般資訊類60950-1的60V及照明系統EN60598-1的50V要低,主要是因為其涵蓋的照明應用範圍廣泛包含兒童碰觸的應用所以較嚴,但在一般申請上並無特別限制,僅限於貼紙上的SELVMark,規定上在輸出25V以下,體可直接碰觸,高於25V的輸出端點需做適當的絕緣防護。‧輸出電流不能超過25A–Independent類要求。‧絕緣耐壓在3750VAC,且輸出線路與CASE間不能短路。LED電源法規---UL1310Class2:美規電源法規UL1310Class2‧為美國針對低輸出能量電源所制定的法規,其最主要要求為輸出能量需<100VA,輸出電流<=5A,漏電流需<0.5~0.75mA。‧其餘的要求與資訊類產品接近或較鬆,但輸入電壓僅能申請至240Vac商用電壓,如有更高的電壓需求(如277V)則需申請UL1012等其他法規。‧北美分客戶亦會要求LED電源供應器廚具備UL1310外,尚會要求增加UL879並列入SAM(signcomponentmanual)List,最主要是燈具系統可免除相關測試,直接組裝LED後販售。Outdooruse‧的考量主要為系統或電源需經過UL雨淋或UL50測試,且須作相關環境應用變更,如線材/拉力等。LED電源法規---ULsubject8750:LED光源燈具安規規範ULsubject8750目前尚未正式生效,未來將成為UL中以LED光源的燈具類產品的主要安規標準,因此如電源供應器使用於LED光源的燈具,就必須增加評估此法規,其要求重點為將使用環境區分為乾燥(Dry)、潮濕(Damp),戶外(...
