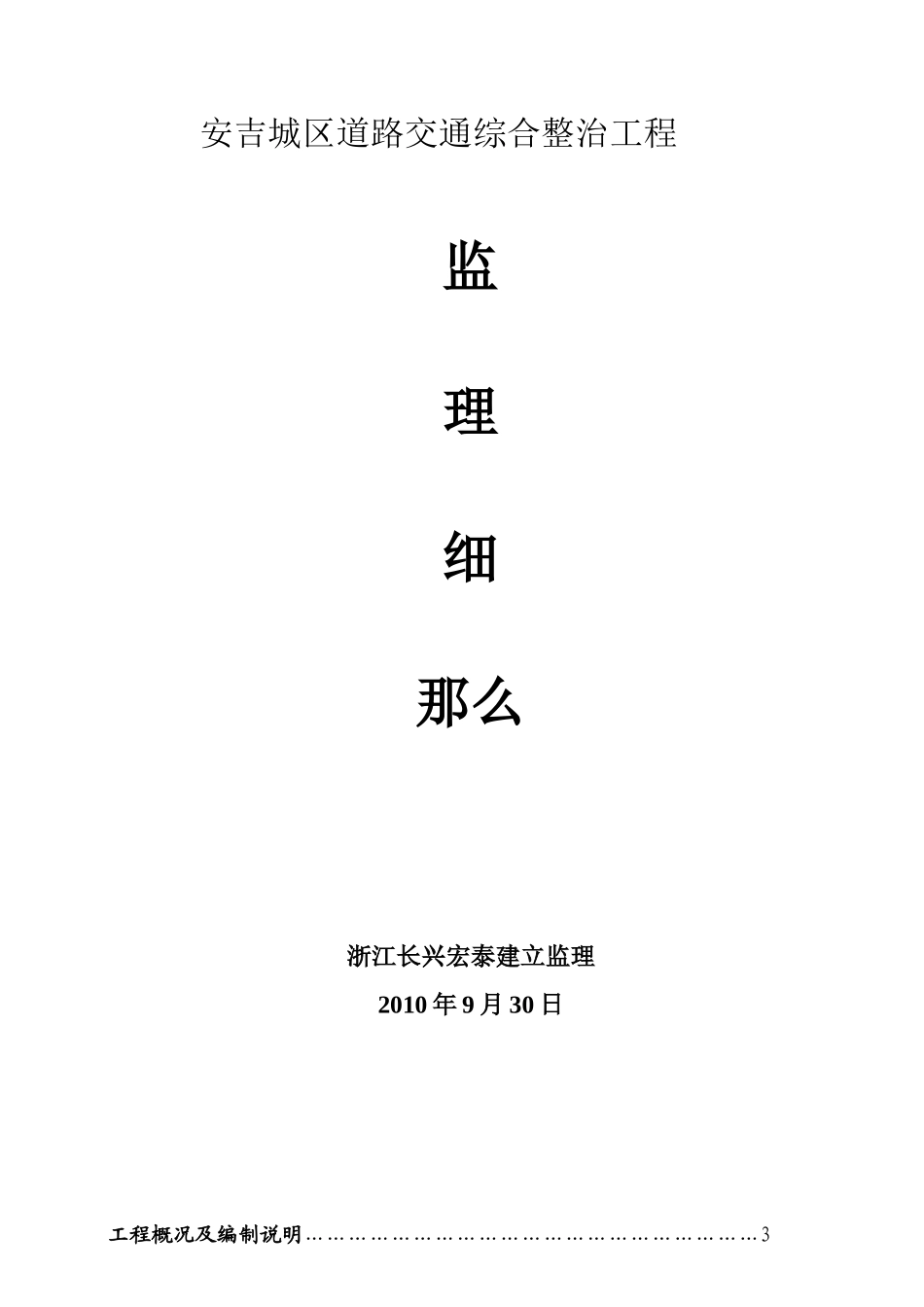

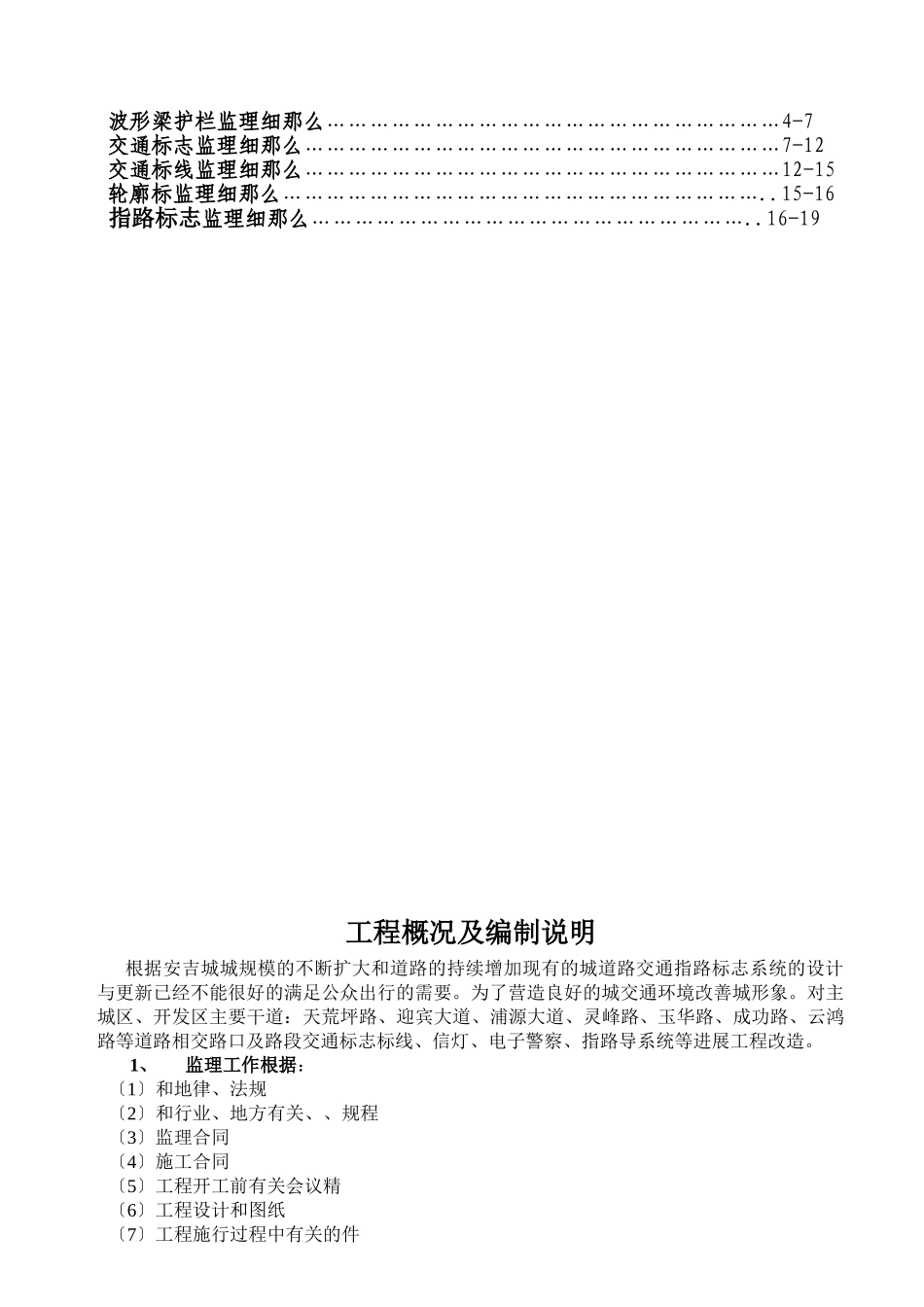

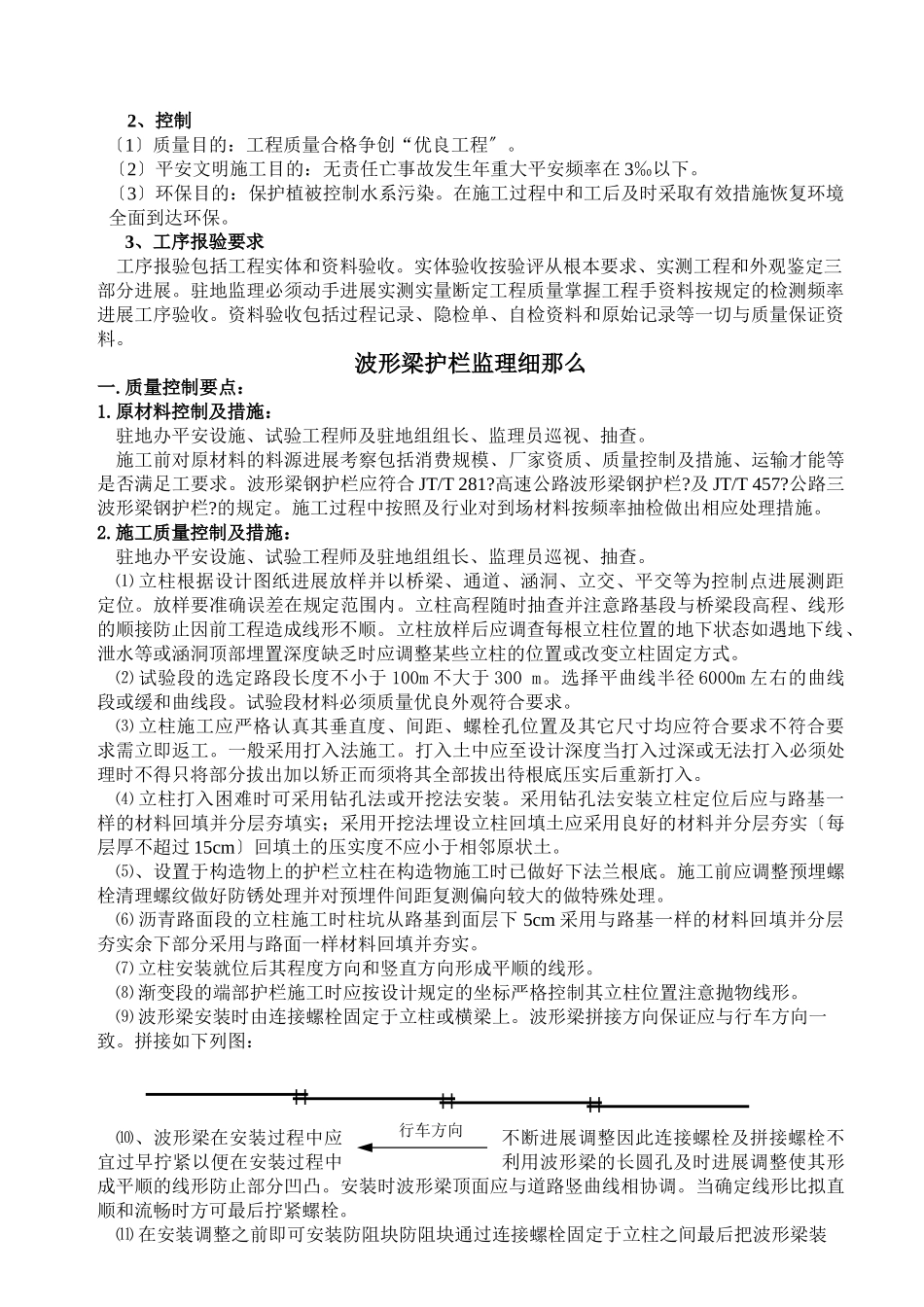

安吉城区道路交通综合整治工程监理细那么浙江长兴宏泰建立监理2010年9月30日工程概况及编制说明………………………………………………………3波形梁护栏监理细那么………………………………………………………4-7交通标志监理细那么…………………………………………………………7-12交通标线监理细那么…………………………………………………………12-15轮廓标监理细那么…………………………………………………………..15-16指路标志监理细那么……………………………………………………..16-19工程概况及编制说明根据安吉城城规模的不断扩大和道路的持续增加现有的城道路交通指路标志系统的设计与更新已经不能很好的满足公众出行的需要。为了营造良好的城交通环境改善城形象。对主城区、开发区主要干道：天荒坪路、迎宾大道、浦源大道、灵峰路、玉华路、成功路、云鸿路等道路相交路口及路段交通标志标线、信灯、电子警察、指路导系统等进展工程改造。1、监理工作根据：〔1〕和地律、法规〔2〕和行业、地方有关、、规程〔3〕监理合同〔4〕施工合同〔5〕工程开工前有关会议精〔6〕工程设计和图纸〔7〕工程施行过程中有关的件2、控制〔1〕质量目的：工程质量合格争创“优良工程〞。〔2〕平安文明施工目的：无责任亡事故发生年重大平安频率在3‰以下。〔3〕环保目的：保护植被控制水系污染。在施工过程中和工后及时采取有效措施恢复环境全面到达环保。3、工序报验要求工序报验包括工程实体和资料验收。实体验收按验评从根本要求、实测工程和外观鉴定三部分进展。驻地监理必须动手进展实测实量断定工程质量掌握工程手资料按规定的检测频率进展工序验收。资料验收包括过程记录、隐检单、自检资料和原始记录等一切与质量保证资料。波形梁护栏监理细那么一.质量控制要点：1.原材料控制及措施：驻地办平安设施、试验工程师及驻地组组长、监理员巡视、抽查。施工前对原材料的料源进展考察包括消费规模、厂家资质、质量控制及措施、运输才能等是否满足工要求。波形梁钢护栏应符合JT/T281?高速公路波形梁钢护栏?及JT/T457?公路三波形梁钢护栏?的规定。施工过程中按照及行业对到场材料按频率抽检做出相应处理措施。2.施工质量控制及措施：驻地办平安设施、试验工程师及驻地组组长、监理员巡视、抽查。⑴立柱根据设计图纸进展放样并以桥梁、通道、涵洞、立交、平交等为控制点进展测距定位。放样要准确误差在规定范围内。立柱高程随时抽查并注意路基段与桥梁段高程、线形的顺接防止因前工程造成线形不顺。立柱放样后应调查每根立柱位置的地下状态如遇地下线、泄水等或涵洞顶部埋置深度缺乏时应调整某些立柱的位置或改变立柱固定方式。⑵试验段的选定路段长度不小于100m不大于300m。选择平曲线半径6000m左右的曲线段或缓和曲线段。试验段材料必须质量优良外观符合要求。⑶立柱施工应严格认真其垂直度、间距、螺栓孔位置及其它尺寸均应符合要求不符合要求需立即返工。一般采用打入法施工。打入土中应至设计深度当打入过深或无法打入必须处理时不得只将部分拔出加以矫正而须将其全部拔出待根底压实后重新打入。⑷立柱打入困难时可采用钻孔法或开挖法安装。采用钻孔法安装立柱定位后应与路基一样的材料回填并分层夯填实；采用开挖法埋设立柱回填土应采用良好的材料并分层夯实〔每层厚不超过15cm〕回填土的压实度不应小于相邻原状土。⑸、设置于构造物上的护栏立柱在构造物施工时已做好下法兰根底。施工前应调整预埋螺栓清理螺纹做好防锈处理并对预埋件间距复测偏向较大的做特殊处理。⑹沥青路面段的立柱施工时柱坑从路基到面层下5cm采用与路基一样的材料回填并分层夯实余下部分采用与路面一样材料回填并夯实。⑺立柱安装就位后其程度方向和竖直方向形成平顺的线形。⑻渐变段的端部护栏施工时应按设计规定的坐标严格控制其立柱位置注意抛物线形。⑼波形梁安装时由连接螺栓固定于立柱或横梁上。波形梁拼接方向保证应与行车方向一致。拼接如下列图：⑽、波形梁在安装过程中应不断进展调整因此连接螺栓及拼接螺栓不宜过早拧紧以便在安装过程中利用波形梁的长圆孔及时进展调整使其形成平顺的线形防止部...
