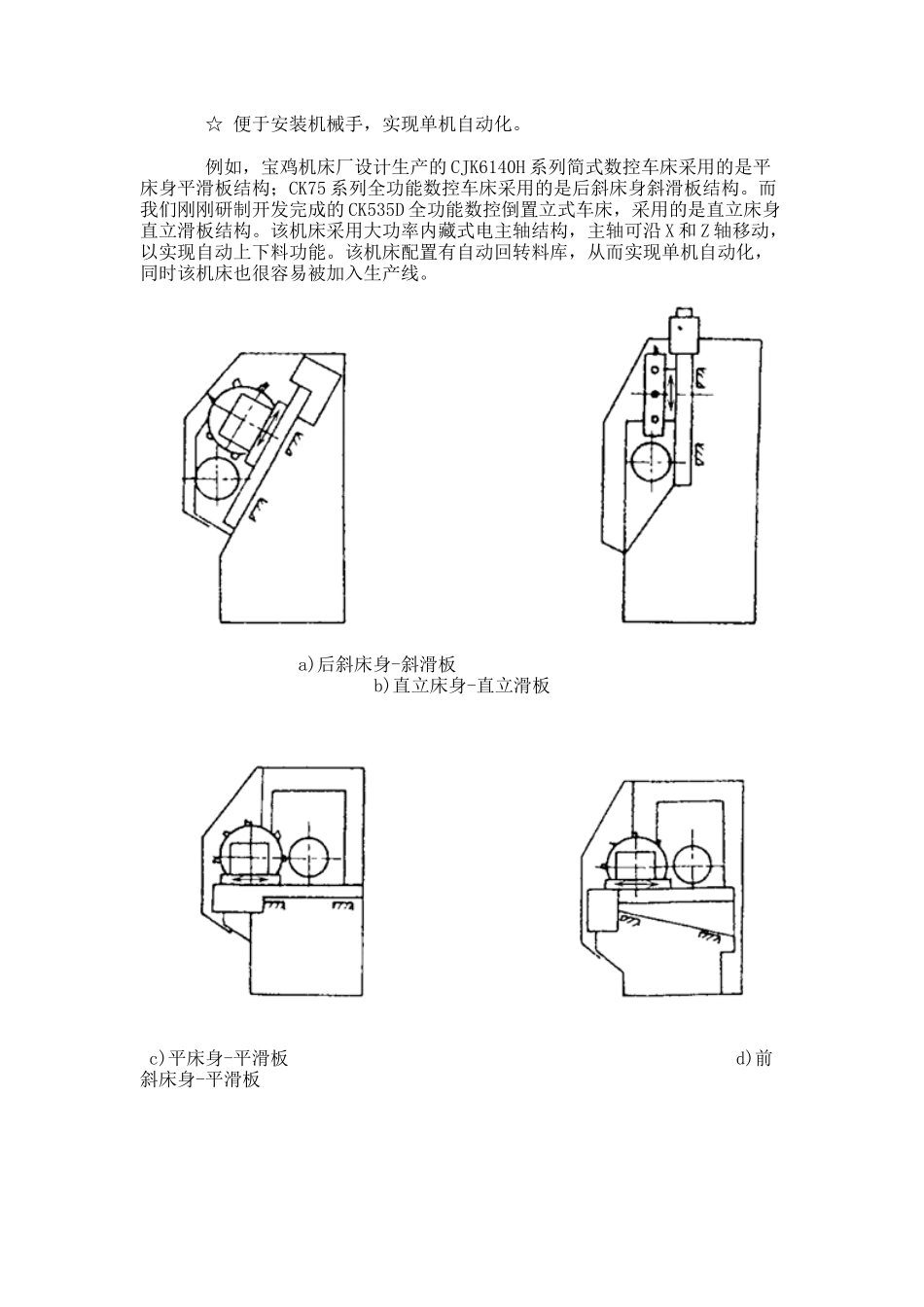

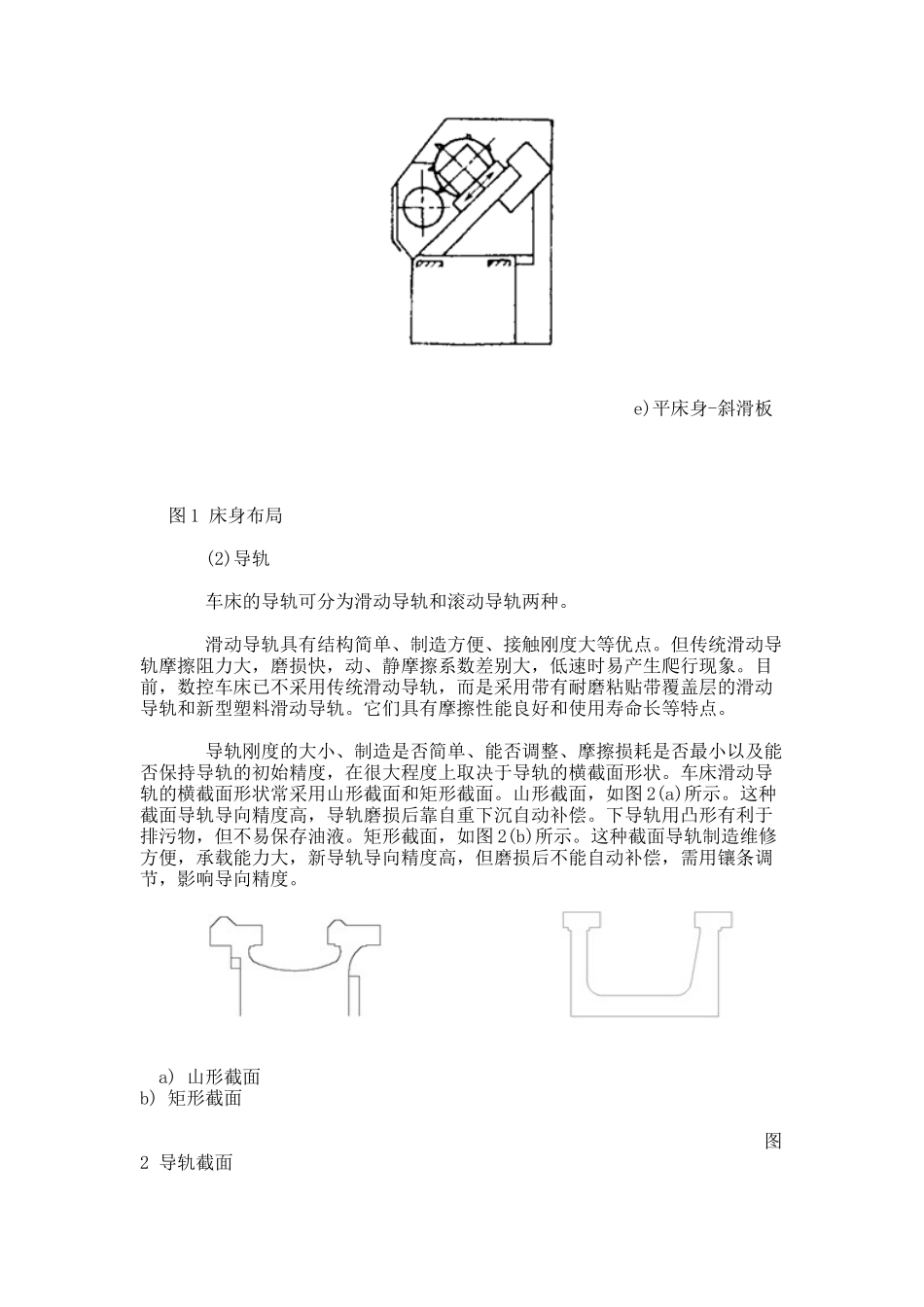

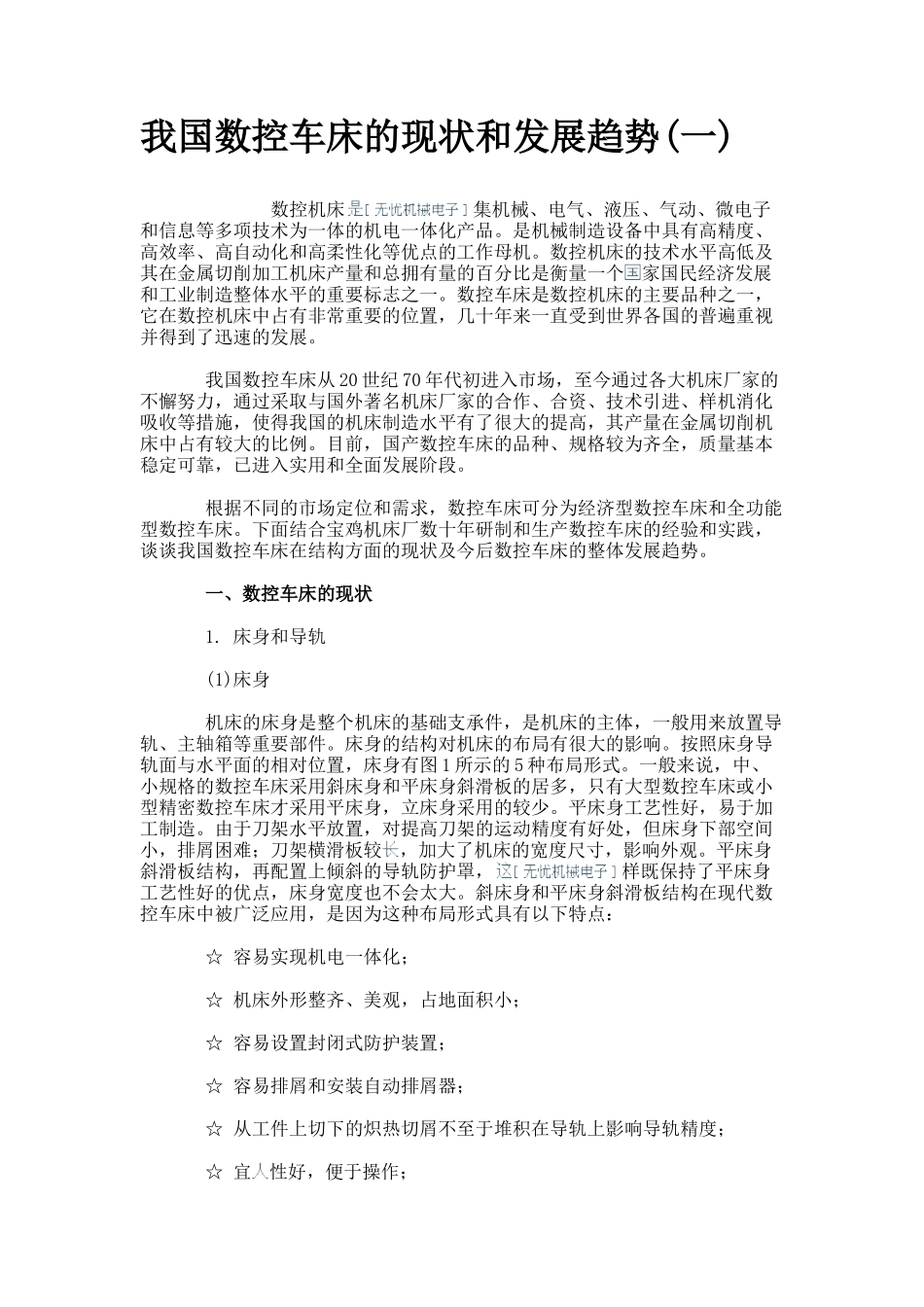

我国数控车床的现状和发展趋势(一)数控机床集机械、电气、液压、气动、微电子和信息等多项技术为一体的机电一体化产品。是机械制造设备中具有高精度、高效率、高自动化和高柔性化等优点的工作母机。数控机床的技术水平高低及其在金属切削加工机床产量和总拥有量的百分比是衡量一个家国民经济发展和工业制造整体水平的重要标志之一。数控车床是数控机床的主要品种之一，它在数控机床中占有非常重要的位置，几十年来一直受到世界各国的普遍重视并得到了迅速的发展。我国数控车床从20世纪70年代初进入市场，至今通过各大机床厂家的不懈努力，通过采取与国外著名机床厂家的合作、合资、技术引进、样机消化吸收等措施，使得我国的机床制造水平有了很大的提高，其产量在金属切削机床中占有较大的比例。目前，国产数控车床的品种、规格较为齐全，质量基本稳定可靠，已进入实用和全面发展阶段。根据不同的市场定位和需求，数控车床可分为经济型数控车床和全功能型数控车床。下面结合宝鸡机床厂数十年研制和生产数控车床的经验和实践，谈谈我国数控车床在结构方面的现状及今后数控车床的整体发展趋势。一、数控车床的现状1.床身和导轨(1)床身机床的床身是整个机床的基础支承件，是机床的主体，一般用来放置导轨、主轴箱等重要部件。床身的结构对机床的布局有很大的影响。按照床身导轨面与水平面的相对位置，床身有图1所示的5种布局形式。一般来说，中、小规格的数控车床采用斜床身和平床身斜滑板的居多，只有大型数控车床或小型精密数控车床才采用平床身，立床身采用的较少。平床身工艺性好，易于加工制造。由于刀架水平放置，对提高刀架的运动精度有好处，但床身下部空间小，排屑困难；刀架横滑板较，加大了机床的宽度尺寸，影响外观。平床身斜滑板结构，再配置上倾斜的导轨防护罩，样既保持了平床身工艺性好的优点，床身宽度也不会太大。斜床身和平床身斜滑板结构在现代数控车床中被广泛应用，是因为这种布局形式具有以下特点：☆容易实现机电一体化；☆机床外形整齐、美观，占地面积小；☆容易设置封闭式防护装置；☆容易排屑和安装自动排屑器；☆从工件上切下的炽热切屑不至于堆积在导轨上影响导轨精度；☆宜性好，便于操作；☆便于安装机械手，实现单机自动化。例如，宝鸡机床厂设计生产的CJK6140H系列简式数控车床采用的是平床身平滑板结构；CK75系列全功能数控车床采用的是后斜床身斜滑板结构。而我们刚刚研制开发完成的CK535D全功能数控倒置立式车床，采用的是直立床身直立滑板结构。该机床采用大功率内藏式电主轴结构，主轴可沿X和Z轴移动，以实现自动上下料功能。该机床配置有自动回转料库，从而实现单机自动化，同时该机床也很容易被加入生产线。a)后斜床身-斜滑板b)直立床身-直立滑板c)平床身-平滑板d)前斜床身-平滑板e)平床身-斜滑板图1床身布局(2)导轨车床的导轨可分为滑动导轨和滚动导轨两种。滑动导轨具有结构简单、制造方便、接触刚度大等优点。但传统滑动导轨摩擦阻力大，磨损快，动、静摩擦系数差别大，低速时易产生爬行现象。目前，数控车床已不采用传统滑动导轨，而是采用带有耐磨粘贴带覆盖层的滑动导轨和新型塑料滑动导轨。它们具有摩擦性能良好和使用寿命长等特点。导轨刚度的大小、制造是否简单、能否调整、摩擦损耗是否最小以及能否保持导轨的初始精度，在很大程度上取决于导轨的横截面形状。车床滑动导轨的横截面形状常采用山形截面和矩形截面。山形截面，如图2(a)所示。这种截面导轨导向精度高，导轨磨损后靠自重下沉自动补偿。下导轨用凸形有利于排污物，但不易保存油液。矩形截面，如图2(b)所示。这种截面导轨制造维修方便，承载能力大，新导轨导向精度高，但磨损后不能自动补偿，需用镶条调节，影响导向精度。a)山形截面b)矩形截面图2导轨截面宝鸡机床厂生产的CJK6140H系列简式数控车床床身采用的是山形贴塑导轨，CK75系列全功能数控车床采用的是矩形贴塑导轨。滚动导轨的优点是摩擦系数小，动、静摩擦系数很接近，不会产生爬行现象，可以使用油脂润滑。数控车床导轨的行程一般较长，因此滚动体必须循环。根据滚动体的不同，滚动导轨可分为滚珠直线导轨和滚...
