数控机床的伺服驱动系统设计VIP免费

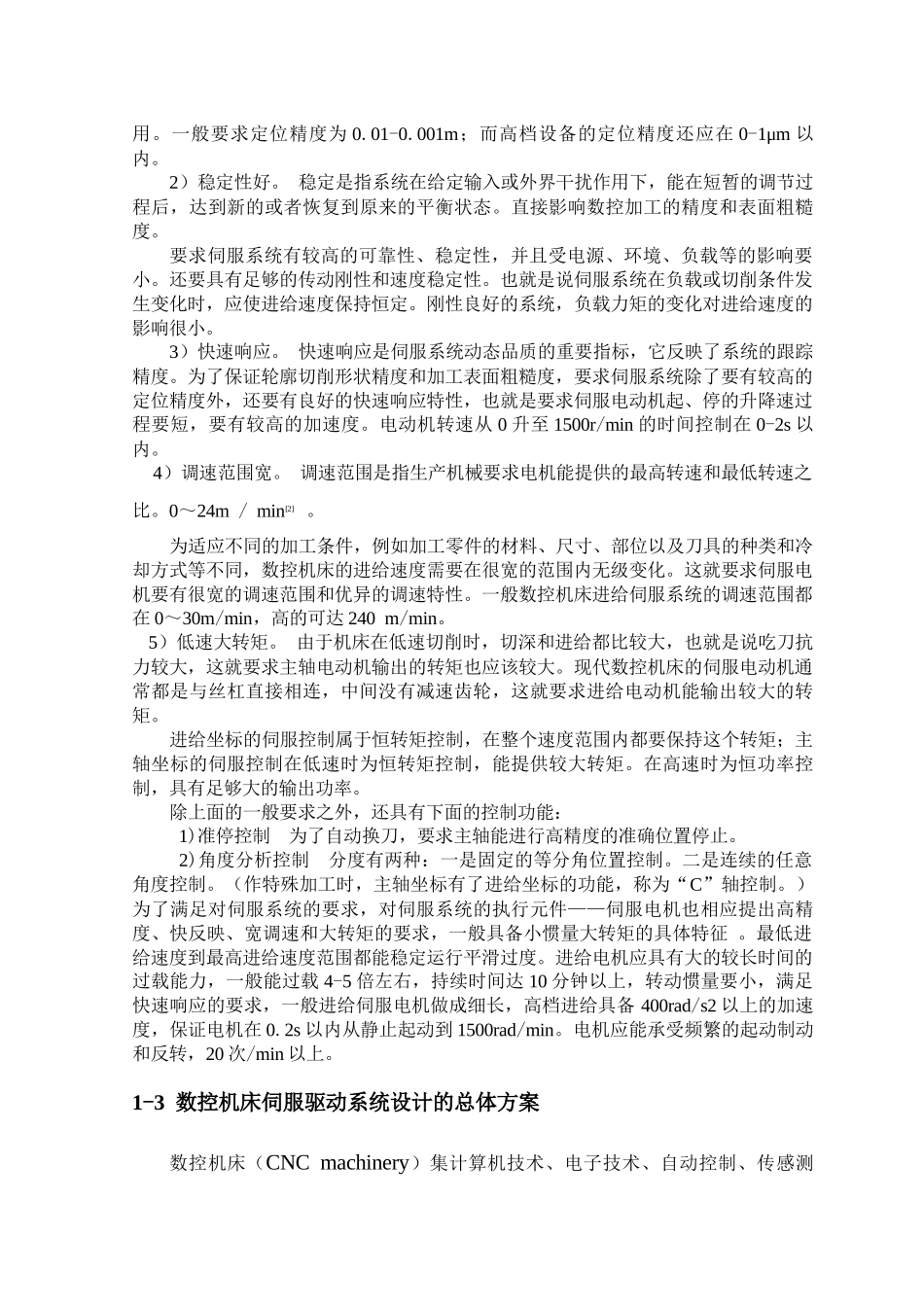

第一章绪论1-1选题背景与意义数控技术也叫计算机数控技术（CNC，ComputeNumericalControl），目前它是采用计算机实现数字程序控制的技术。数控技术是机械加工自动化的基础，是数控机床的核心技术，其水平高低关系到国家战略地位和体现国家综合国力的水平，数控技术的广泛应用给传统的制造业的生产方式，产品结构带来了深刻的变化。也给传统的机械，机电专业的人才带来新的机遇和挑战。我国经济全面与国际接轨，并逐步成为全球制造中心，我国企业广泛应用现代化数控技术参与国际竞争。数控技术是制造实现自动化，集成化的基础，是提高产品质量，提高劳动生产率不可少的物资手段。数控机床的伺服驱动系统作为一种实现切削刀具与工件间运动的进给驱动和执行机构，是数控机床的一个重要组成部分，它在很大程度上决定了数控机床的性能，如数控机床的最高移动速度、跟踪精度、定位精度等一系列重要指标取决于伺服驱动系统性能的优劣。因此，随着数控机床的发展，研究和开发高性能的伺服驱动系统，一直是现代数控机床研究的关键技术之一。在数控机床中，伺服系统是数控机床里的一个非常重的部分，对于它的控制的好坏一定程度上反应一个机床的控制柔性的程度。步进电机驱动系统控制数控车床进给运动，为车床主轴提供驱动功率以及所需的切削力。目前在数控车床开环系统中，进给驱动常使用伺服步进电机，由于直流伺服电动机存在着一些的固有的缺点（比如，有电刷，限制了转速的提高，而且结构复杂，价格较贵。），使其应用环境受到限制。交流伺服电动机没有这些缺点，且转子惯量比直流电动机小，使得动态响应好。另外在同样体积下，交流电动机的输出功率可比直流电动机提高10％～70％；其容量也可以比直流电动机造得大，达到更高的电压和转速。因此，交流伺服系统得到了迅速发展，已经形成潮流。从20世纪80年代后期开始，大量使用交流伺服系统，目前，已基本取代了直流电动机，直流电动机已逐渐被淘汰，在数控机床的主轴驱动中，均采用笼型异步电动机。为了获得良好的主轴特性，主轴驱动系统中采用矢量变频控制的交流主轴电动机，矢量控制分无速度传感器和有速度传感器两种方式，后者具有更高的速度控制精度，在数控车床中无速度传感器的矢量变频器已符合控制要求，而在进给驱动系统中一般都采用永磁同步电机，1964年德国人率先提出脉宽调制变频思想，把通讯系统中的调制技术应用于交流变频器。调制方法很多，目前用得最多的是正弦脉宽调制[1]。1-2数控机床对伺服系统的要求伺服系统是数控机床中及其重要的一部分，伺服系统的性能直接影响到机床的加工精度，面对国内外伺服系统的发展趋势对伺服驱动系统有下几点基本要求。1）精度高。伺服系统的精度是指输出量能复现输入量的精确程度。包括定位精度和轮廓加工精度。为了保证数控机床的加工精度，除了要求数控系统精度和机床机械精度有足够高以外，还要求具有足够高的伺服系统定位精度和进给跟踪精度，并且还起着主要作用。一般要求定位精度为0.01-0.001m；而高档设备的定位精度还应在0-1μm以内。2）稳定性好。稳定是指系统在给定输入或外界干扰作用下，能在短暂的调节过程后，达到新的或者恢复到原来的平衡状态。直接影响数控加工的精度和表面粗糙度。要求伺服系统有较高的可靠性、稳定性，并且受电源、环境、负载等的影响要小。还要具有足够的传动刚性和速度稳定性。也就是说伺服系统在负载或切削条件发生变化时，应使进给速度保持恒定。刚性良好的系统，负载力矩的变化对进给速度的影响很小。3）快速响应。快速响应是伺服系统动态品质的重要指标，它反映了系统的跟踪精度。为了保证轮廓切削形状精度和加工表面粗糙度，要求伺服系统除了要有较高的定位精度外，还要有良好的快速响应特性，也就是要求伺服电动机起、停的升降速过程要短，要有较高的加速度。电动机转速从0升至1500r/min的时间控制在0-2s以内。4）调速范围宽。调速范围是指生产机械要求电机能提供的最高转速和最低转速之比。0～24m/min[2]。为适应不同的加工条件，例如加工零件的材料、尺寸、部位以及刀具的种类和冷却方式等不同，数控机床的进给速度需要在很宽的范围内无级变...
