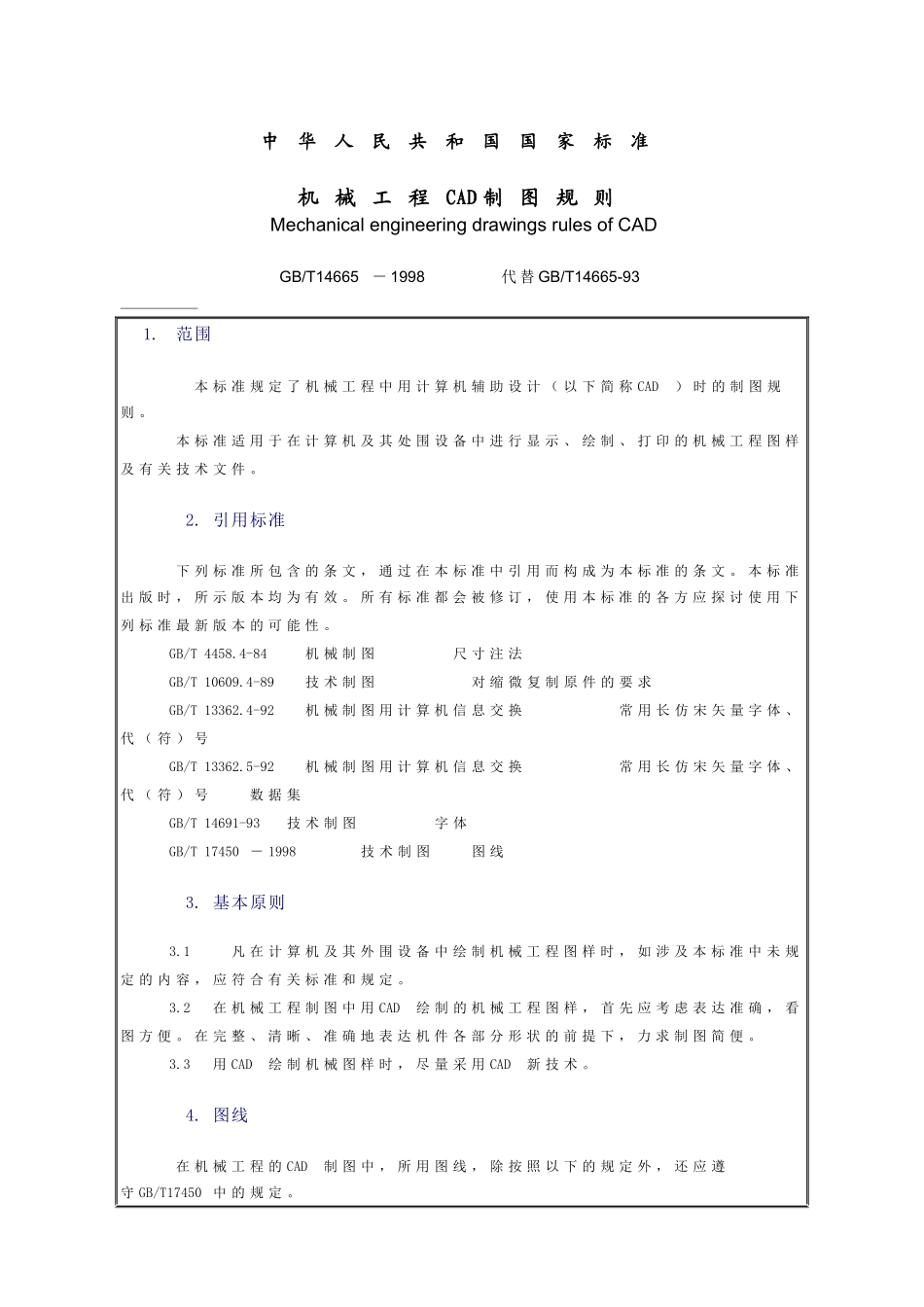

中华人民共和国国家标准机械工程CAD制图规则MechanicalengineeringdrawingsrulesofCADGB/T14665－1998代替GB/T14665-931.范围本标准规定了机械工程中用计算机辅助设计（以下简称CAD）时的制图规则。本标准适用于在计算机及其处围设备中进行显示、绘制、打印的机械工程图样及有关技术文件。2.引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T4458.4-84机械制图尺寸注法GB/T10609.4-89技术制图对缩微复制原件的要求GB/T13362.4-92机械制图用计算机信息交换常用长仿宋矢量字体、代（符）号GB/T13362.5-92机械制图用计算机信息交换常用长仿宋矢量字体、代（符）号数据集GB/T14691-93技术制图字体GB/T17450－1998技术制图图线3.基本原则3.1凡在计算机及其外围设备中绘制机械工程图样时，如涉及本标准中未规定的内容，应符合有关标准和规定。3.2在机械工程制图中用CAD绘制的机械工程图样，首先应考虑表达准确，看图方便。在完整、清晰、准确地表达机件各部分形状的前提下，力求制图简便。3.3用CAD绘制机械图样时，尽量采用CAD新技术。4.图线在机械工程的CAD制图中，所用图线，除按照以下的规定外，还应遵守GB/T17450中的规定。4.1图线组别为了便于机械工程的CAD制图需要，将GB/T17450中所规定的8种线型分为以下几组，见表1。一般优先采用第4组。表1组别12345一般用途线宽mm2.01.41.00.70.5粗实线、粗点画线1.00.70.50.350.25细实线、波浪线、双折线、虚线、细点画线、双点画线4.2图线的结构4.2.1双折线4.2.1.1双折线的尺寸和表示见图1、图2、图3。4.2.1.2计算双折线各部分尺寸的公式双折线的完整长度：l1=l0+10d在一条双折线内Z形的数目：n=l1/80+1(一般圆整，l1<40n=1)两个Z形之间的线段长度：l2=l1/n-7.5d在线的两端的线段长：当有两个或多个Z形时l3=l2/2当只有一个Z形时l3=(l1-7.5d)/2l0<=10d，Z形的配置如图3所示。4.2.1.3举例l0＝125,d=0.25l1=125+2.5=127.5n=127.5/80+1=2.594(圆整为3）l2=127.5/3-(7.5*0.25)=40.625l3=40.625/2=20.3134.2.2虚线（F型线）4.2.2.1虚线的尺寸和表示见图4、图5。4.2.2.2计算虚线各部分尺寸的公式虚线的全长：l1=l0一条虚线内短画数目：n=(l0－12d)/15d(一般圆整）短画的长度：l2=(l1－3dn)/(n+1)虚线的最小长度：l1min=l0min=27d（2条短画12,1个间隔3d)如果在画虚线时长度小于l1=27d，可以采用将各部分尺寸放大的形式。4.2.2.3举例l1=125，d=0.35n=(125-4.2)/5.25=23.01（圆整为23）l2=（125－24.15)/24=4.202允许按固定的短画（12d)画线，此时线的一端可能是较短或较长的短画。4.2.3点画线（G型线、J型线）4.2.3.1点画线的尺寸和表示见图6、图7。4.2.3.2计算点画线各部分尺寸的公式点画线的全长：l1=l0＋24d（在可见轮廓的两端线条要延伸出来）在点画线全长内点画线段的数目：n=(l1－24d)/30.5d(一般圆整）长画的长度：l3=(l1－6.5dn)/(n+1)点画线的最小长度：l1min=54.5d4.2.3.3举例l0=125，d=0.25l1=125+6=131n=(131－6)/7.625=16.393(圆整为16）l3=（131－26）/17=6.176点画线小于l1min=35.5d时，可画成细实线。4.2.4双点画线（K型线）4.2.4.1双点画线的尺寸和表示见图8、图9。4.2.4.2计算双点画线各部分尺寸的公式双点画线的长度：l1=l0－x一条双点画线内双点画线段的数目：n=(l1－24d)/34d(一般圆整）长画的长度：l3=(l1－10dn)/(n+1)双点画线的最小长度：l1min=58d4.2.4.3举例l0=128，d=0.35，x/2=1.5l1=128－3＝125n=(125－8.4)/11.9＝9.798(圆整为10）l3=(125－35)/11＝8.1824.3重合图线的优先顺序当两个以上不同类型的图线重合时，应遵守以下的优先顺序：（1）可见轮廓线和棱线（粗实线，A型线）（2）不可见轮廓线和棱线（虚线，F型线）（3）剖切平面迹线（细点画线，G型线）（4）轴线和对称中心线（细点画线，G型线）（5）假想轮廓线（双点画线，K型线）（6）尺寸界线和分界线（细实线，B型线）4.4非连续线的画法4.4.1相交线图线应尽量相交在线段上。绘制圆时，应画出圆心符号，见图10。图104.4.2...
