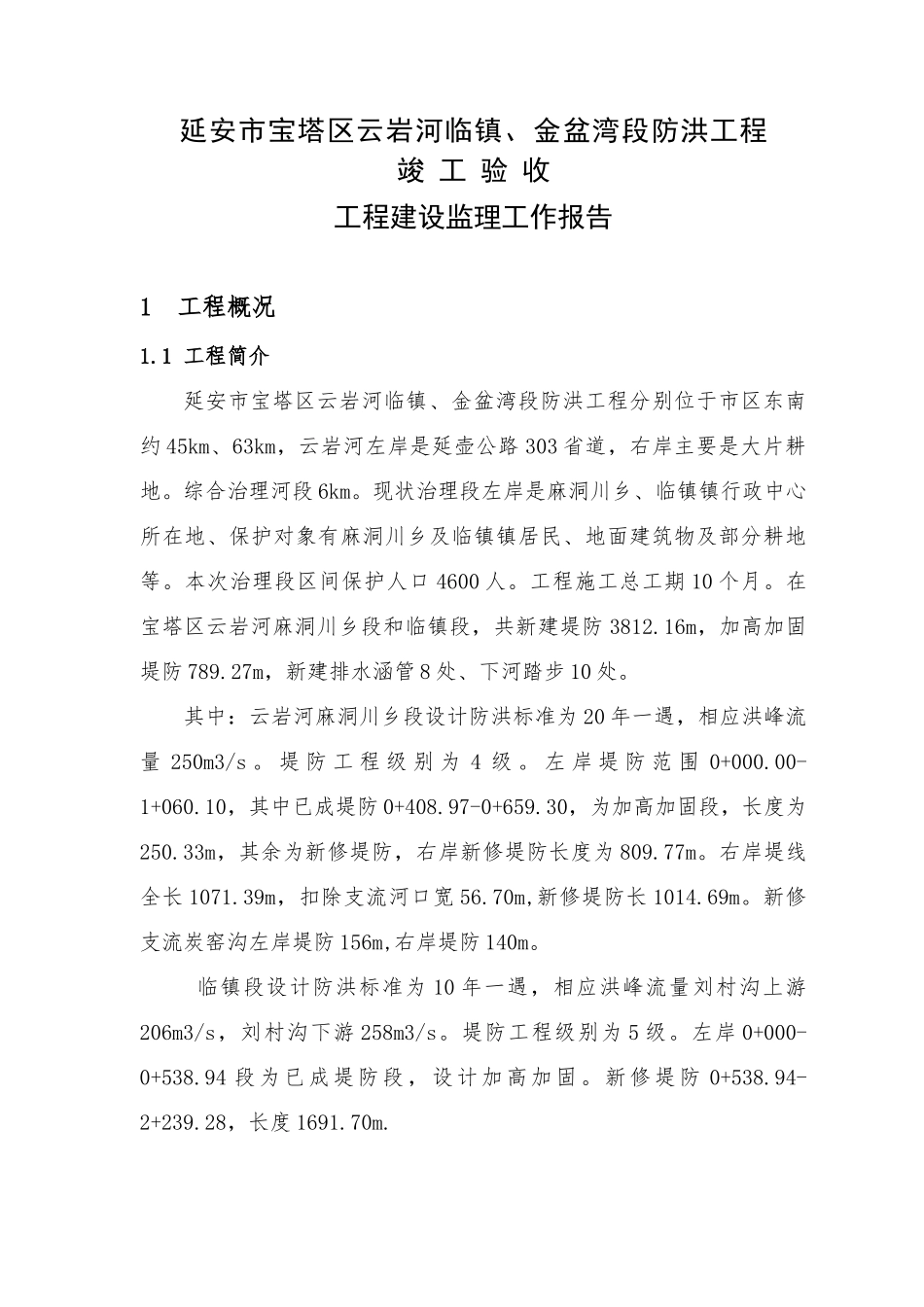

延安市宝塔区云岩河临镇、金盆湾段防洪工程竣工验收工程建设监理工作报告1工程概况1.1工程简介延安市宝塔区云岩河临镇、金盆湾段防洪工程分别位于市区东南约45km、63km，云岩河左岸是延壶公路303省道，右岸主要是大片耕地。综合治理河段6km。现状治理段左岸是麻洞川乡、临镇镇行政中心所在地、保护对象有麻洞川乡及临镇镇居民、地面建筑物及部分耕地等。本次治理段区间保护人口4600人。工程施工总工期10个月。在宝塔区云岩河麻洞川乡段和临镇段，共新建堤防3812.16m，加高加固堤防789.27m，新建排水涵管8处、下河踏步10处。其中：云岩河麻洞川乡段设计防洪标准为20年一遇，相应洪峰流量250m3/s。堤防工程级别为4级。左岸堤防范围0+000.00-1+060.10，其中已成堤防0+408.97-0+659.30，为加高加固段，长度为250.33m，其余为新修堤防，右岸新修堤防长度为809.77m。右岸堤线全长1071.39m，扣除支流河口宽56.70m,新修堤防长1014.69m。新修支流炭窑沟左岸堤防156m,右岸堤防140m。临镇段设计防洪标准为10年一遇，相应洪峰流量刘村沟上游206m3/s，刘村沟下游258m3/s。堤防工程级别为5级。左岸0+000-0+538.94段为已成堤防段，设计加高加固。新修堤防0+538.94-2+239.28，长度1691.70m.1.2完成合同主要工程量完成主要工程量：机械挖土方4.36万m3，砂砾石开挖1.11万m3，岩石开挖4715m3，M7.5浆砌石31811m3，土方回填68434m3，泡沫板3159m2，排水管5585m。工程完成主要工程量详见表工程完成主要工程量序号项目名称单位合同工程量实际完成工程量完成比例（%）备注1清基（弃运2.5KM）m360733996.4365.812土方开挖（利用）m34246243559.87102.593石方开挖（利用）m348474714.9097.274砂卵石开挖（利用）m31779211087.1762.325砂卵石挖运（借m32912135900.57123.286混合料夯填m36219949950.5480.317混合料回填m32043318997.2092.978M7.5浆砌石挡墙m32986231810.92106.539泥结石路面（厚m2114719135.3679.6410土工布m2220163.0874.1311碎石滤料m3250356.88142.7512￠50PVC排水管m43355585.61128.8513聚氯乙烯闭孔泡沫板m234513158.8591.5314草皮护坡m21572612376.2878.7015水泥预制管（管径1000mm）m90102.00113.331.3工期计划工期：2015年4月25日进场；2015年5月1日工程全面开工；浆砌石工程2015年11月中旬完工；土石方回填2015年12月中旬完工；2016年2月28日本合同工程项目全面完工。本合同项目浆砌石工程实际开工日期为2015年6月1日，浆砌石工程完工日期为2015年10月30日；土石方回填2015年11月下旬完工。工程施工进度表序号主要施工内容开工时间（年月日）完工时间（年月日）备注计划实际计划实际1施工准备、临时设施和测量放样2015.5.12015.6.12015.11.102015.10.252基础土方开挖2015.5.12015.6.12015.11.122015.10.253M7.5浆砌石挡墙2015.5.32015.6.12015.11.152015.10.304堤身填筑2015.5.52015.6.42015.12.152015.11.201.4合同价款本合同项目工程合同价款为1605.5412万元。1.5主要工程设计技术指标堤防工程采用仰斜式挡墙断面，设计堤顶宽度为4米，堤顶布置泥结碎石路面，路面厚20cm，为便于堤顶排水，向河道侧坡比为2%，堤防临水侧采用M7.5MU50水泥砂浆浆砌石仰斜式挡墙砌护，麻洞川河段墙顶宽0.6m，临水侧坡比1：0.40，背水侧1：0.15，临镇镇河段挡墙顶宽0.6—0.8m，临水侧坡比1：0.40，背水侧1：0.15，堤防背水侧坡比为1:2，采用草皮护坡。填筑体顶部高程同墙顶高程。挡土墙每10m分一道伸缩缝，缝宽2cm，内嵌聚乙烯泡沫板。墙身采用直径φ50mm的PVC排水管，梅花状布置，排水管进水口设置30cm厚碎石反滤层，在浆砌石前趾以上0.3m设第一排排水孔，向上每隔2m设置一排，第一排排水孔水平间距1m，其它水平间距为２m。挡墙后堤身采用砂砾石及土料进行夯实，砂砾石夯填相对密度不小于0.60，土料夯填压实度不小于0.91。1.6工程建设相关单位发包人：延安市宝塔区云岩河临镇、金盆湾段防洪工程项目建设领导小组设计单位：陕西省水利电力勘测设计研究院监理单位：陕西鸿光工程监理有限公司质量监督机构：延安市水利工程质量监督站承包人：陕西华天建设工程有限公司1.7工程项目划分情况延安市宝塔区云岩...
