高考物理一轮复习 第六章 课时跟踪检测（二十三）带电粒子在电场中运动的综合问题-人教版高三物理试题VIP免费

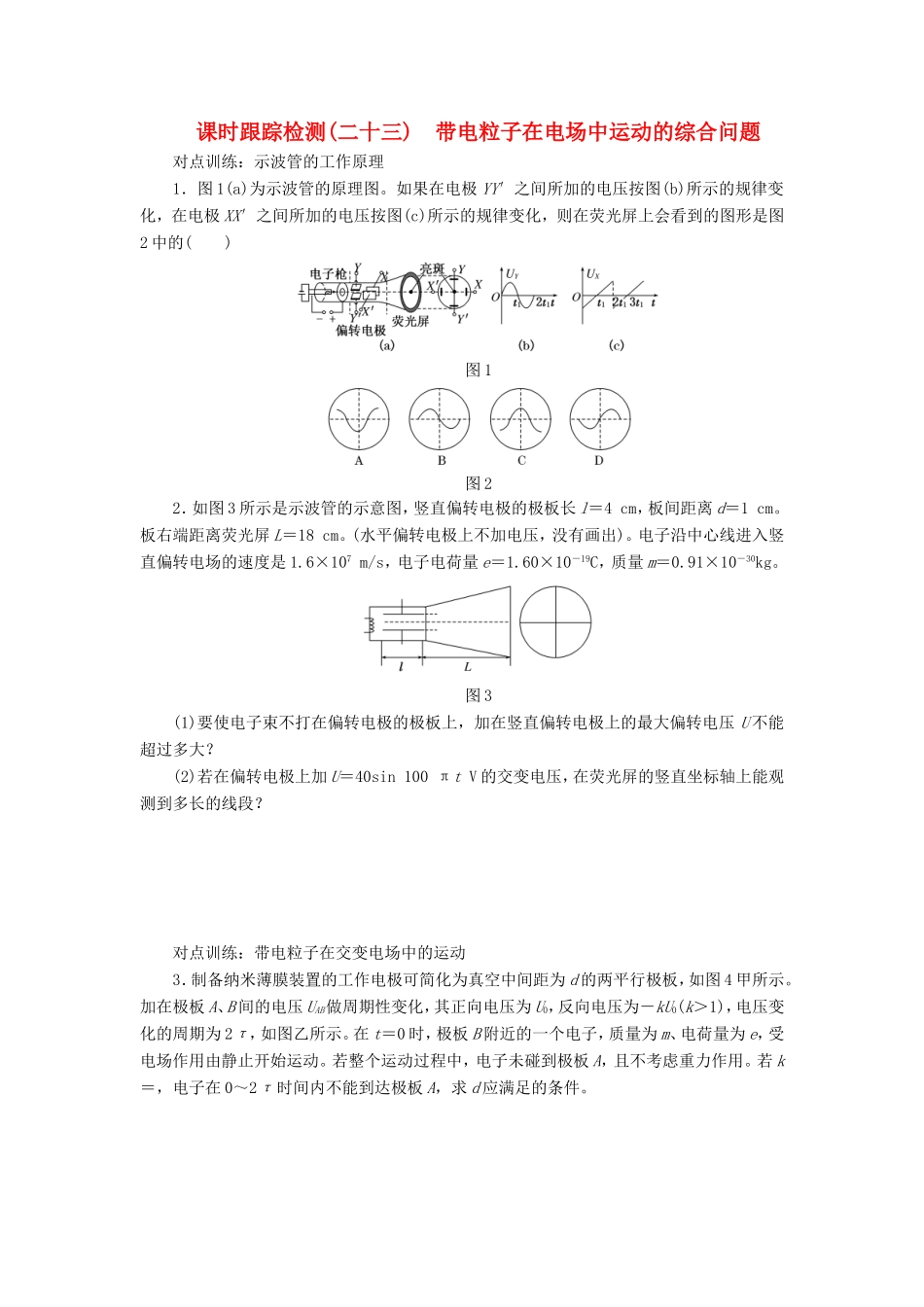

课时跟踪检测(二十三)带电粒子在电场中运动的综合问题对点训练：示波管的工作原理1．图1(a)为示波管的原理图。如果在电极YY′之间所加的电压按图(b)所示的规律变化，在电极XX′之间所加的电压按图(c)所示的规律变化，则在荧光屏上会看到的图形是图2中的()图1图22．如图3所示是示波管的示意图，竖直偏转电极的极板长l＝4cm，板间距离d＝1cm。板右端距离荧光屏L＝18cm。(水平偏转电极上不加电压，没有画出)。电子沿中心线进入竖直偏转电场的速度是1.6×107m/s，电子电荷量e＝1.60×10－19C，质量m＝0.91×10－30kg。图3(1)要使电子束不打在偏转电极的极板上，加在竖直偏转电极上的最大偏转电压U不能超过多大？(2)若在偏转电极上加U＝40sin100πtV的交变电压，在荧光屏的竖直坐标轴上能观测到多长的线段？对点训练：带电粒子在交变电场中的运动3．制备纳米薄膜装置的工作电极可简化为真空中间距为d的两平行极板，如图4甲所示。加在极板A、B间的电压UAB做周期性变化，其正向电压为U0，反向电压为－kU0(k＞1)，电压变化的周期为2τ，如图乙所示。在t＝0时，极板B附近的一个电子，质量为m、电荷量为e，受电场作用由静止开始运动。若整个运动过程中，电子未碰到极板A，且不考虑重力作用。若k＝，电子在0～2τ时间内不能到达极板A，求d应满足的条件。图44．如图5甲所示，长为L、间距为d的两金属板A、B水平放置，ab为两板的中心线，一个带电粒子以速度v0从a点水平射入，沿直线从b点射出，若将两金属板接到如图乙所示的交变电压上，欲使该粒子仍能从b点以速度v0射出，求：图5(1)交变电压的周期T应满足什么条件？(2)粒子从a点射入金属板的时刻应满足什么条件？对点训练：带电粒子的力电综合问题5．(多选)如图6所示，空间有竖直向下的匀强电场，电场强度为E，在电场中P处由静止释放一质量为m、带电量为＋q的小球(可视为质点)。在P的正下方h处有一水平弹性绝缘挡板S(挡板不影响电场的分布)，小球每次与挡板相碰后电量减小到碰前的k倍(k＜1)，而碰撞过程中小球的机械能不损失，即碰撞前后小球的速度大小不变，方向相反。设在匀强电场中，挡板S处的电势为零，则下列说法正确的是()图6A．小球在初始位置P处的电势能为EqhB．小球第一次与挡板相碰后所能达到的最大高度大于hC．小球第一次与挡板相碰后所能达到最大高度时的电势能小于EqhD．小球第一次与挡板相碰后所能达到的最大高度小于h6．如图7所示，在竖直平面内，AB为水平放置的绝缘粗糙轨道，CD为竖直放置的足够长绝缘粗糙轨道，AB与CD通过四分之一绝缘光滑圆弧形轨道平滑连接，圆弧的圆心为O，半径R＝0.50m，轨道所在空间存在水平向右的匀强电场，电场强度的大小E＝1.0×104N/C，现有质量m＝0.20kg，电荷量q＝8.0×10－4C的带电体(可视为质点)，从A点由静止开始运动，已知sAB＝1.0m，带电体与轨道AB、CD间的动摩擦因数均为0.5。假定带电体与轨道之间的最大静摩擦力和滑动摩擦力相等。求：(g取10m/s2)图7(1)带电体运动到圆弧形轨道C点时的速度；(2)带电体最终停在何处。对点训练：用等效法解决带电体在电场、重力场中的运动7.(2015·安徽三校联考)如图8所示，在水平向左的匀强电场中，一带电小球质量为m，电量为－q。用绝缘轻绳(不伸缩)悬于O点，平衡时小球位于A点，此时绳与竖直方向的夹角θ＝30°。绳长为l，AO＝CO＝DO＝l，OD水平，OC竖直。求：图8(1)电场强度E的大小；(2)当小球移到D点后，让小球由静止自由释放，小球向右运动过程中的最大速率和该时刻轻绳中张力的大小(计算结果可带根号)。考点综合训练8.(2015·亳州模拟)如图9所示，在E＝103V/m的竖直匀强电场中，有一光滑半圆形绝缘轨道QPN与一水平绝缘轨道MN在N点平滑相接，半圆形轨道平面与电场线平行，其半径R＝40cm，N为半圆形轨道最低点，P为QN圆弧的中点，一带负电q＝10－4C的小滑块质量m＝10g，与水平轨道间的动摩擦因数μ＝0.15，位于N点右侧1.5m的M处，g取10m/s2，求：图9(1)要使小滑块恰能运动到圆轨道的最高点Q，则小滑块应以多大的初速度v0向左运动？(2)这样运动的小滑块通过P点时对轨道的压力是多大？9．(2015·上海十三校联考)如图10所示，在粗糙水平面内存在着2n个有理想...
