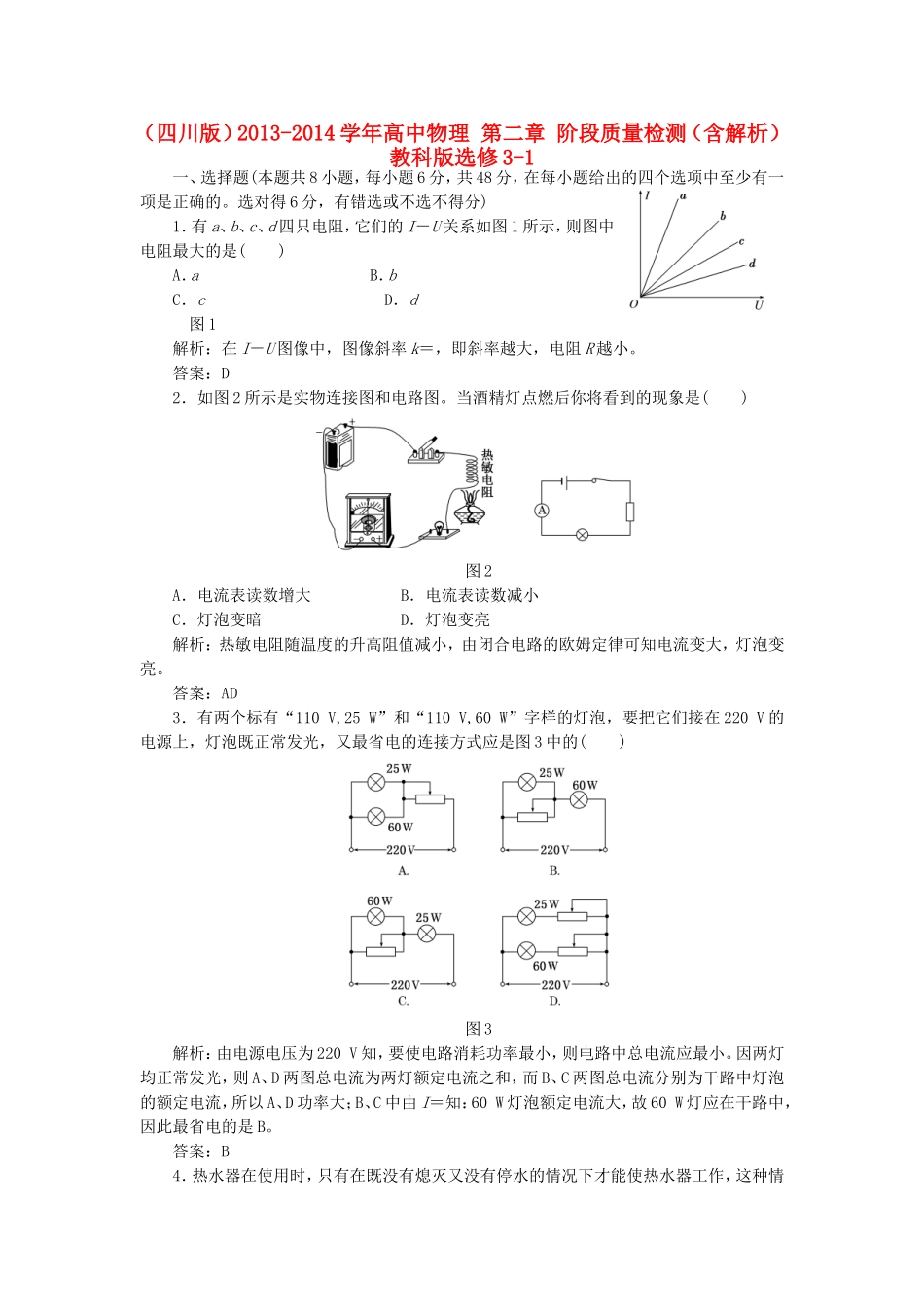

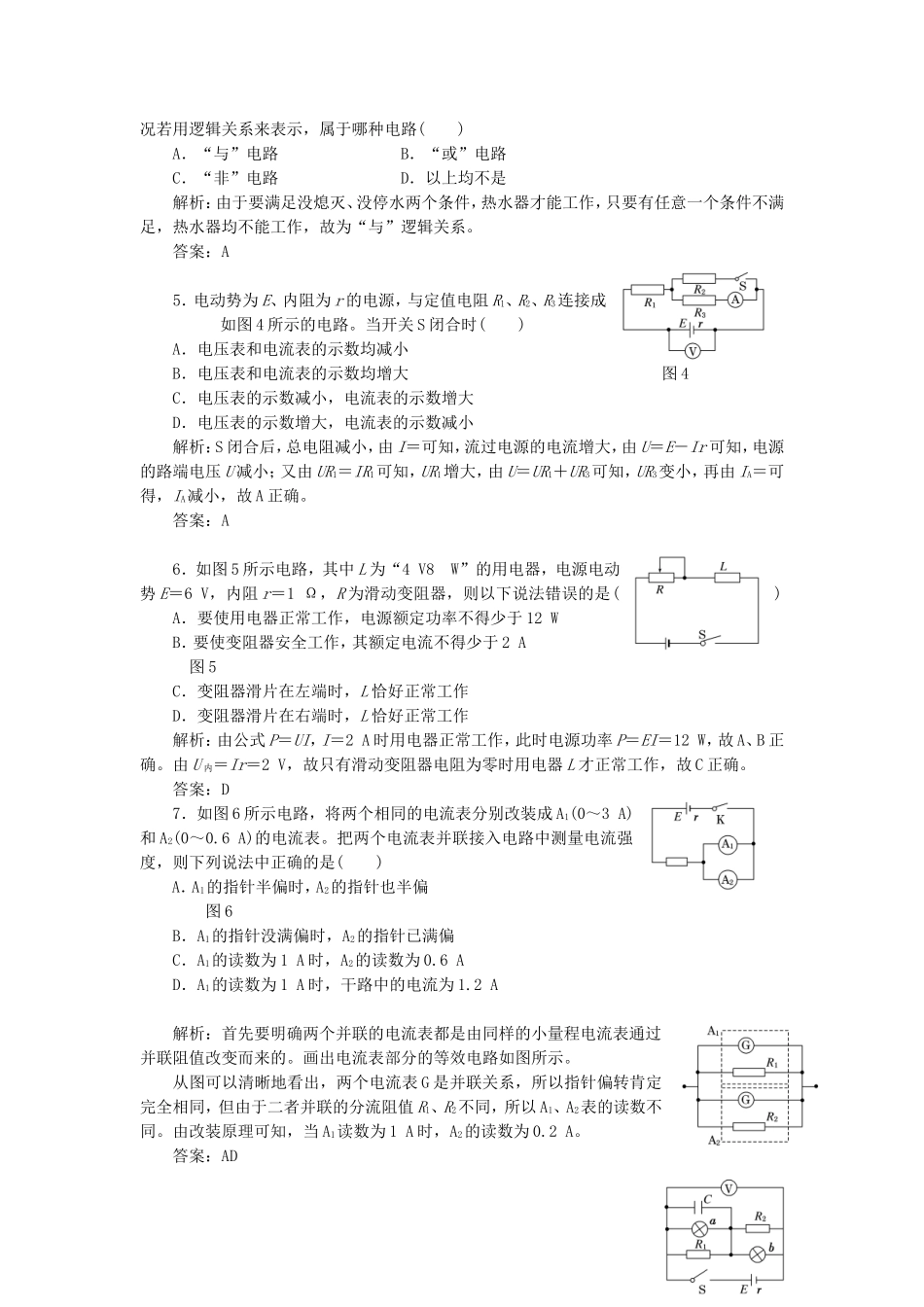

（四川版）2013-2014学年高中物理第二章阶段质量检测（含解析）教科版选修3-1一、选择题(本题共8小题，每小题6分，共48分，在每小题给出的四个选项中至少有一项是正确的。选对得6分，有错选或不选不得分)1．有a、b、c、d四只电阻，它们的I－U关系如图1所示，则图中电阻最大的是()A．aB．bC．cD．d图1解析：在I－U图像中，图像斜率k＝，即斜率越大，电阻R越小。答案：D2．如图2所示是实物连接图和电路图。当酒精灯点燃后你将看到的现象是()图2A．电流表读数增大B．电流表读数减小C．灯泡变暗D．灯泡变亮解析：热敏电阻随温度的升高阻值减小，由闭合电路的欧姆定律可知电流变大，灯泡变亮。答案：AD3．有两个标有“110V,25W”和“110V,60W”字样的灯泡，要把它们接在220V的电源上，灯泡既正常发光，又最省电的连接方式应是图3中的()图3解析：由电源电压为220V知，要使电路消耗功率最小，则电路中总电流应最小。因两灯均正常发光，则A、D两图总电流为两灯额定电流之和，而B、C两图总电流分别为干路中灯泡的额定电流，所以A、D功率大；B、C中由I＝知：60W灯泡额定电流大，故60W灯应在干路中，因此最省电的是B。答案：B4．热水器在使用时，只有在既没有熄灭又没有停水的情况下才能使热水器工作，这种情况若用逻辑关系来表示，属于哪种电路()A．“与”电路B．“或”电路C．“非”电路D．以上均不是解析：由于要满足没熄灭、没停水两个条件，热水器才能工作，只要有任意一个条件不满足，热水器均不能工作，故为“与”逻辑关系。答案：A5．电动势为E、内阻为r的电源，与定值电阻R1、R2、R3连接成如图4所示的电路。当开关S闭合时()A．电压表和电流表的示数均减小B．电压表和电流表的示数均增大图4C．电压表的示数减小，电流表的示数增大D．电压表的示数增大，电流表的示数减小解析：S闭合后，总电阻减小，由I＝可知，流过电源的电流增大，由U＝E－Ir可知，电源的路端电压U减小；又由UR1＝IR1可知，UR1增大，由U＝UR1＋UR3可知，UR3变小，再由IA＝可得，IA减小，故A正确。答案：A6．如图5所示电路，其中L为“4V8W”的用电器，电源电动势E＝6V，内阻r＝1Ω，R为滑动变阻器，则以下说法错误的是()A．要使用电器正常工作，电源额定功率不得少于12WB．要使变阻器安全工作，其额定电流不得少于2A图5C．变阻器滑片在左端时，L恰好正常工作D．变阻器滑片在右端时，L恰好正常工作解析：由公式P＝UI，I＝2A时用电器正常工作，此时电源功率P＝EI＝12W，故A、B正确。由U内＝Ir＝2V，故只有滑动变阻器电阻为零时用电器L才正常工作，故C正确。答案：D7．如图6所示电路，将两个相同的电流表分别改装成A1(0～3A)和A2(0～0.6A)的电流表。把两个电流表并联接入电路中测量电流强度，则下列说法中正确的是()A．A1的指针半偏时，A2的指针也半偏图6B．A1的指针没满偏时，A2的指针已满偏C．A1的读数为1A时，A2的读数为0.6AD．A1的读数为1A时，干路中的电流为1.2A解析：首先要明确两个并联的电流表都是由同样的小量程电流表通过并联阻值改变而来的。画出电流表部分的等效电路如图所示。从图可以清晰地看出，两个电流表G是并联关系，所以指针偏转肯定完全相同，但由于二者并联的分流阻值R1、R2不同，所以A1、A2表的读数不同。由改装原理可知，当A1读数为1A时，A2的读数为0.2A。答案：AD8．(2012·汕尾高二检测)如图7所示的电路中，闭合电键S后，灯a和灯b都正常发光，后来由于某种故障使灯b突然变亮，电压表读数增加，由此推断，这故障可能是()A．a灯丝烧断图7B．电阻R2断路C．电阻R2短路D．电容器被击穿短路解析：由电压表读数增加，可知，电源总外电阻一定增大，故一定不是电容器被击穿，也不是电阻R2短路，C、D错误；若a灯丝烧断，R1的分压增大，b灯分压则减小，灯变暗；若R2断路，b灯的分压增大，变亮。故B正确。答案：B二、实验题(本题共1小题，共10分，将答案填在题中横线上或按要求做答)9．(1)某同学在用螺旋测微器测定某薄片的厚度时，读数如图8甲所示。可知该薄片的厚度d＝________mm。图8(2)某同学用卡尺来测量工件的直径，读数如图8乙所示。该工件的直径为D＝________mm。(3)某同学用多用电表按正确步骤测量...
