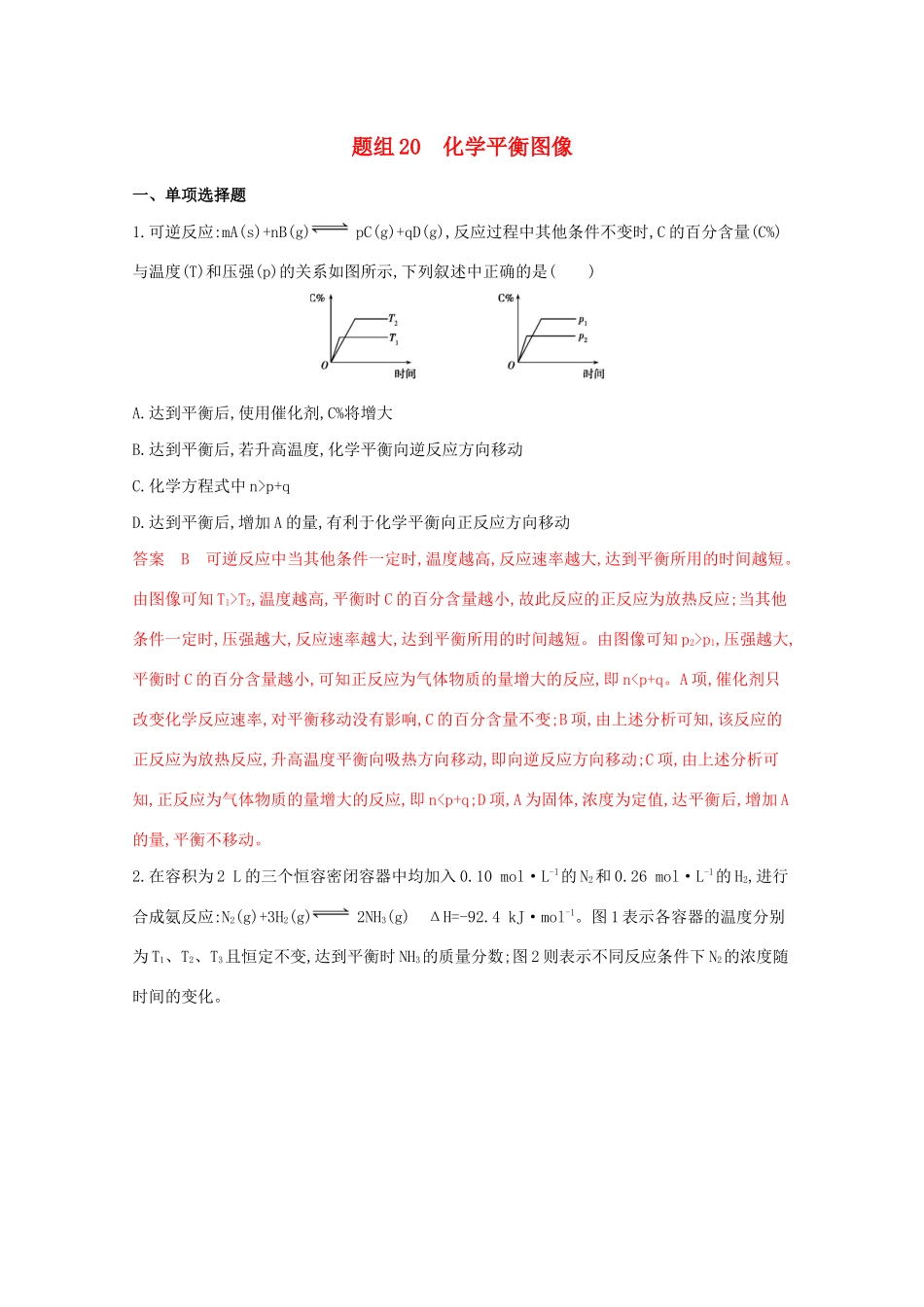

题组20化学平衡图像一、单项选择题1.可逆反应:mA(s)+nB(g)pC(g)+qD(g),反应过程中其他条件不变时,C的百分含量(C%)与温度(T)和压强(p)的关系如图所示,下列叙述中正确的是()A.达到平衡后,使用催化剂,C%将增大B.达到平衡后,若升高温度,化学平衡向逆反应方向移动C.化学方程式中n>p+qD.达到平衡后,增加A的量,有利于化学平衡向正反应方向移动答案B可逆反应中当其他条件一定时,温度越高,反应速率越大,达到平衡所用的时间越短。由图像可知T1>T2,温度越高,平衡时C的百分含量越小,故此反应的正反应为放热反应;当其他条件一定时,压强越大,反应速率越大,达到平衡所用的时间越短。由图像可知p2>p1,压强越大,平衡时C的百分含量越小,可知正反应为气体物质的量增大的反应,即n

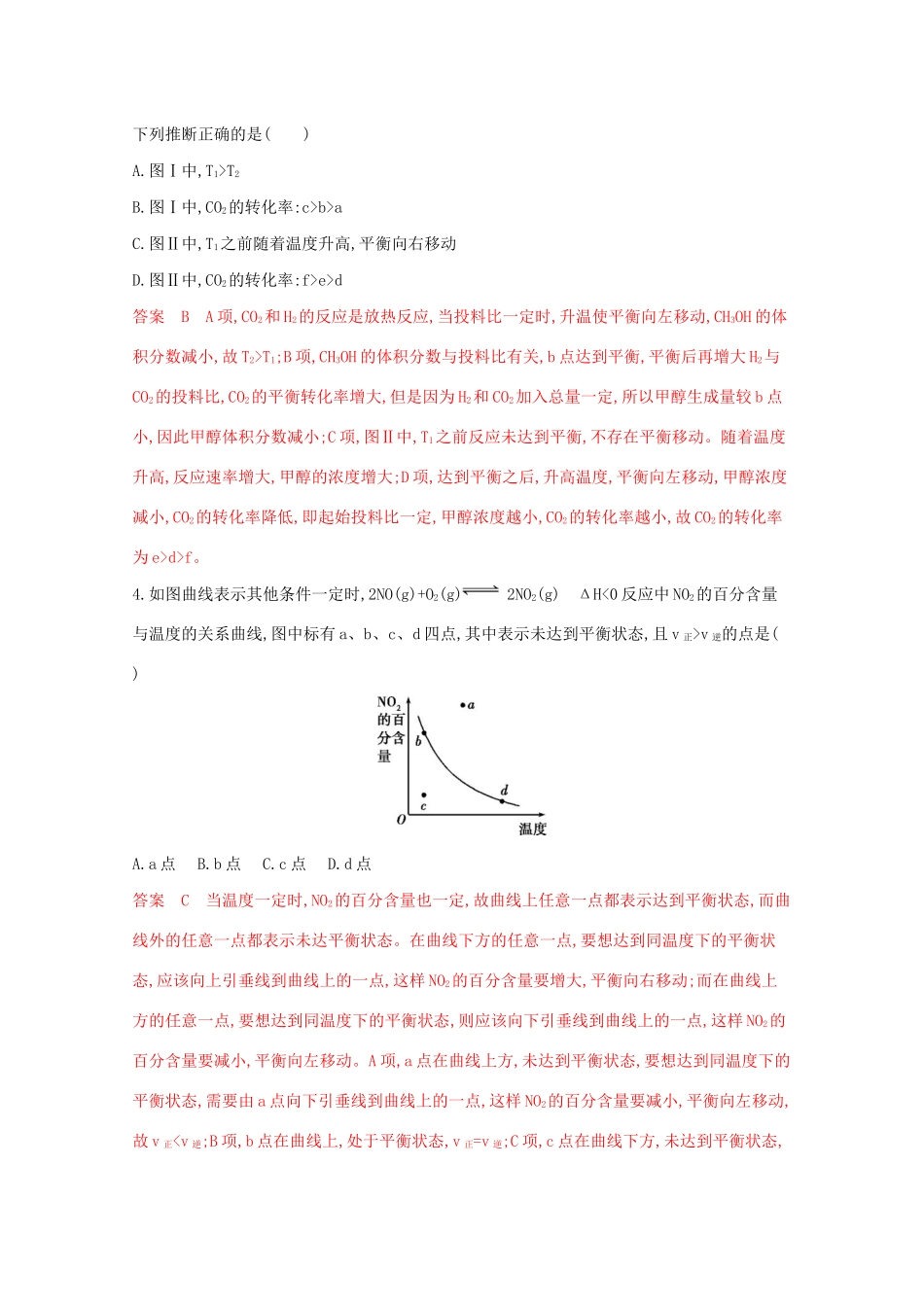

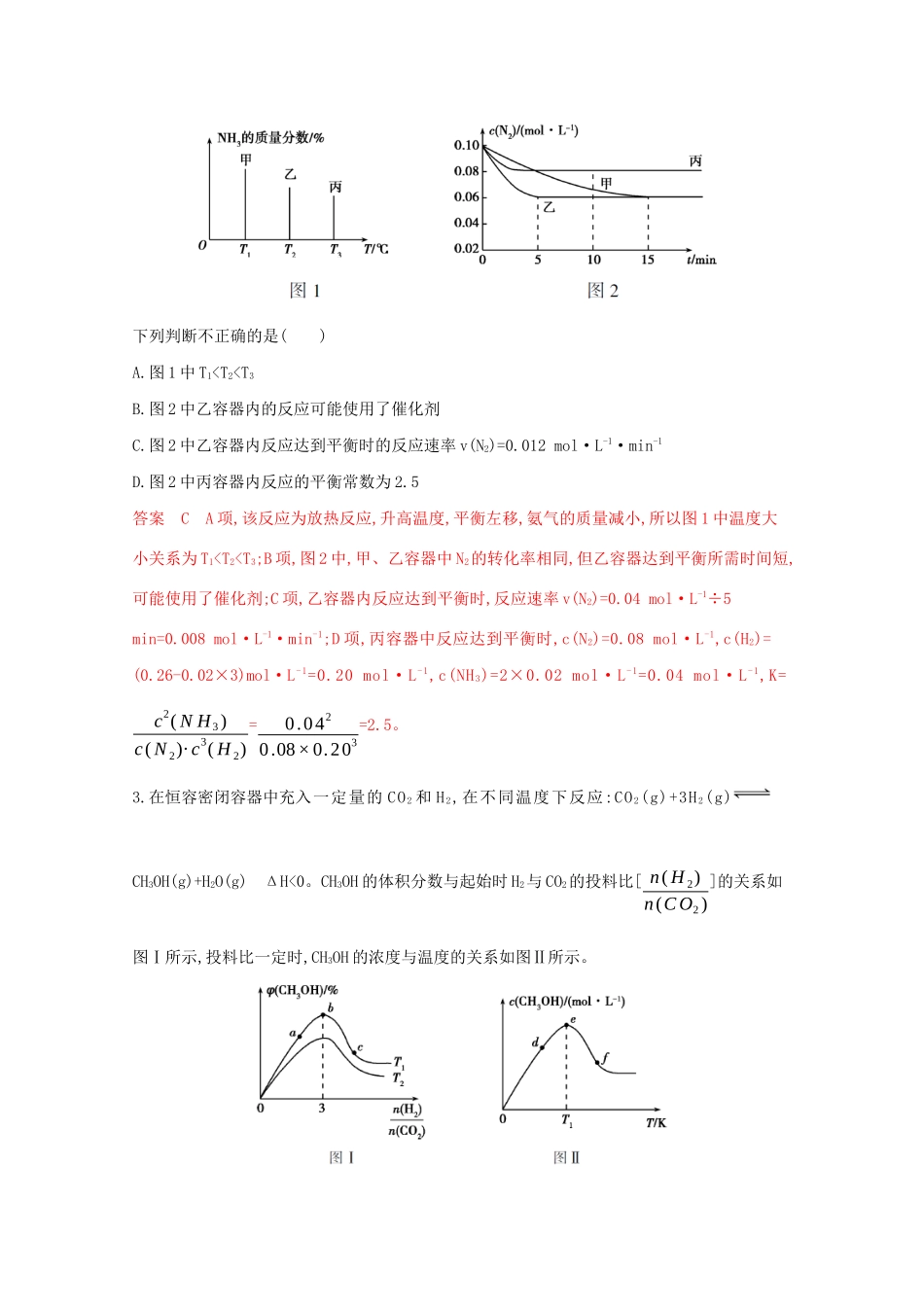

T2B.图Ⅰ中,CO2的转化率:c>b>aC.图Ⅱ中,T1之前随着温度升高,平衡向右移动D.图Ⅱ中,CO2的转化率:f>e>d答案BA项,CO2和H2的反应是放热反应,当投料比一定时,升温使平衡向左移动,CH3OH的体积分数减小,故T2>T1;B项,CH3OH的体积分数与投料比有关,b点达到平衡,平衡后再增大H2与CO2的投料比,CO2的平衡转化率增大,但是因为H2和CO2加入总量一定,所以甲醇生成量较b点小,因此甲醇体积分数减小;C项,图Ⅱ中,T1之前反应未达到平衡,不存在平衡移动。随着温度升高,反应速率增大,甲醇的浓度增大;D项,达到平衡之后,升高温度,平衡向左移动,甲醇浓度减小,CO2的转化率降低,即起始投料比一定,甲醇浓度越小,CO2的转化率越小,故CO2的转化率为e>d>f。4.如图曲线表示其他条件一定时,2NO(g)+O2(g)2NO2(g)ΔH<0反应中NO2的百分含量与温度的关系曲线,图中标有a、b、c、d四点,其中表示未达到平衡状态,且v正>v逆的点是()A.a点B.b点C.c点D.d点答案C当温度一定时,NO2的百分含量也一定,故曲线上任意一点都表示达到平衡状态,而曲线外的任意一点都表示未达平衡状态。在曲线下方的任意一点,要想达到同温度下的平衡状态,应该向上引垂线到曲线上的一点,这样NO2的百分含量要增大,平衡向右移动;而在曲线上方的任意一点,要想达到同温度下的平衡状态,则应该向下引垂线到曲线上的一点,这样NO2的百分含量要减小,平衡向左移动。A项,a点在曲线上方,未达到平衡状态,要想达到同温度下的平衡状态,需要由a点向下引垂线到曲线上的一点,这样NO2的百分含量要减小,平衡向左移动,故v正
