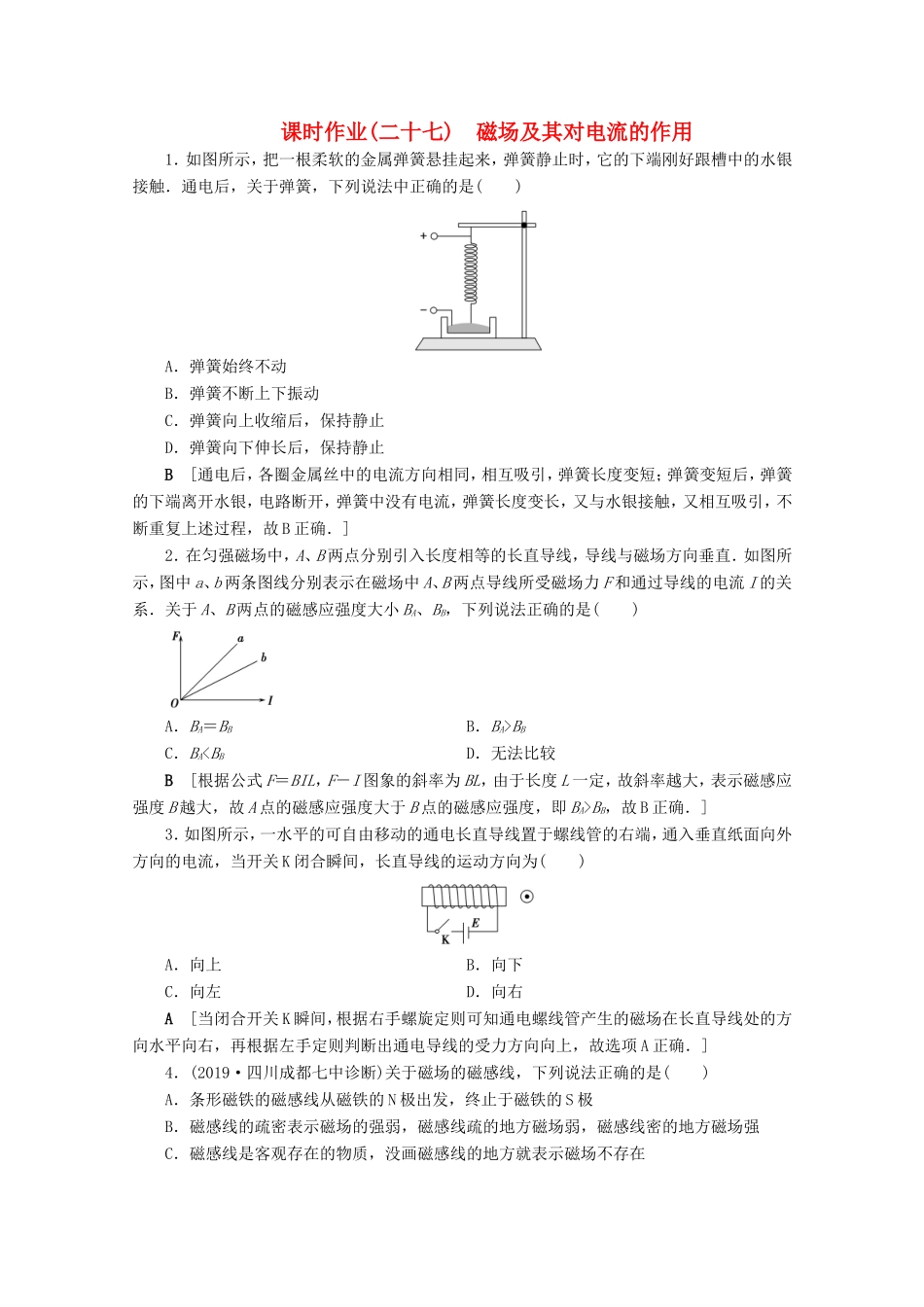

课时作业(二十七)磁场及其对电流的作用1．如图所示，把一根柔软的金属弹簧悬挂起来，弹簧静止时，它的下端刚好跟槽中的水银接触．通电后，关于弹簧，下列说法中正确的是()A．弹簧始终不动B．弹簧不断上下振动C．弹簧向上收缩后，保持静止D．弹簧向下伸长后，保持静止B[通电后，各圈金属丝中的电流方向相同，相互吸引，弹簧长度变短；弹簧变短后，弹簧的下端离开水银，电路断开，弹簧中没有电流，弹簧长度变长，又与水银接触，又相互吸引，不断重复上述过程，故B正确．]2．在匀强磁场中，A、B两点分别引入长度相等的长直导线，导线与磁场方向垂直．如图所示，图中a、b两条图线分别表示在磁场中A、B两点导线所受磁场力F和通过导线的电流I的关系．关于A、B两点的磁感应强度大小BA、BB，下列说法正确的是()A．BA＝BBB．BA>BBC．BABB，故B正确．]3．如图所示，一水平的可自由移动的通电长直导线置于螺线管的右端，通入垂直纸面向外方向的电流，当开关K闭合瞬间，长直导线的运动方向为()A．向上B．向下C．向左D．向右A[当闭合开关K瞬间，根据右手螺旋定则可知通电螺线管产生的磁场在长直导线处的方向水平向右，再根据左手定则判断出通电导线的受力方向向上，故选项A正确．]4．(2019·四川成都七中诊断)关于磁场的磁感线，下列说法正确的是()A．条形磁铁的磁感线从磁铁的N极出发，终止于磁铁的S极B．磁感线的疏密表示磁场的强弱，磁感线疏的地方磁场弱，磁感线密的地方磁场强C．磁感线是客观存在的物质，没画磁感线的地方就表示磁场不存在D．通电长直导线周围的磁感线是以导线为圆心的均匀分布的同心圆B[在磁体的外部磁感线是从磁体的N极出发回到S极，但在磁体的内部磁感线是从磁体的S极出发回到N极，故A错误；磁感线的疏密表示磁场的强弱，磁感线疏的地方磁场弱，磁感线密的地方磁场强，故B正确；磁感线可以形象地描述磁场的强弱和方向，但磁感线不是真实存在的，故C错误；通电长直导线周围的磁感线是以导线为圆心的同心圆，但不是均匀分布的，越向外磁场越弱，所以磁感线越向外就变得越稀疏，故D错误．]5．(2019·山东济宁模拟)如图所示，三根长均为L的直导线水平放置，截面构成以A为顶点的等腰直角三角形，且与B、C构成的平面竖直，其中导线A、B中电流的方向垂直纸面向里，导线C中电流的方向垂直纸面向外．若导线B、C中的电流在导线A所在位置处产生的磁感应强度的大小均为B0，导线A通过的电流大小为I，则导线A受到的安培力的大小和方向为()A．B0IL，水平向左B．2B0IL，水平向左C．B0IL，竖直向上D．2B0IL，竖直向上C[B、C中的电流在A处产生的磁感应强度的大小分别为B0，根据平行四边形定则，结合几何关系，则有A处的磁感应强度BA＝B0；由左手定则可知安培力方向竖直向上，大小为F＝B0IL，C正确．]6．(2017·上海卷·11)如图，一导体棒ab静止在U形铁芯的两臂之间．电键闭合后导体棒受到的安培力方向()A．向上B．向下C．向左D．向右D[本题考查电流的磁效应、安培力及左手定则．根据图中的电流方向，由安培定则知U形铁芯下端为N极，上端为S极，ab中的电流方向由a→b，由左手定则可知导体棒受到的安培力方向向右，选项D正确．]7．(2019·河北承德联校联考)如图所示，在竖直向上的匀强磁场中，金属棒ab两端由等长轻质软导线水平悬挂，平衡时两导线与水平面的夹角均为θ(θ<90°)．缓慢调节滑动变阻器的滑片位置以改变通过棒中的电流I，则下列四幅图象中，能正确反映θ与I的变化规律的是()A[金属棒受到重力、沿导线方向的拉力和水平方向的安培力，三个力的合力为零，根据平衡条件有tanθ＝，＝I，故A正确．]8．(2019·广东五校协作体联考)(多选)两根固定的相互平行的直导线A和B，相距为L，电流方向如图所示．导线C用轻绳悬挂在A、B导线的中间上方，距离为L，三根导线中的电流都为I.下列说法正确的是()A．从上往下看，导线C顺时针转动，同时绳子的张力变小B．从上往下看，导线C逆时针转动，同时绳子的张力变大C．当C转到与A、B平行时，A、B...
