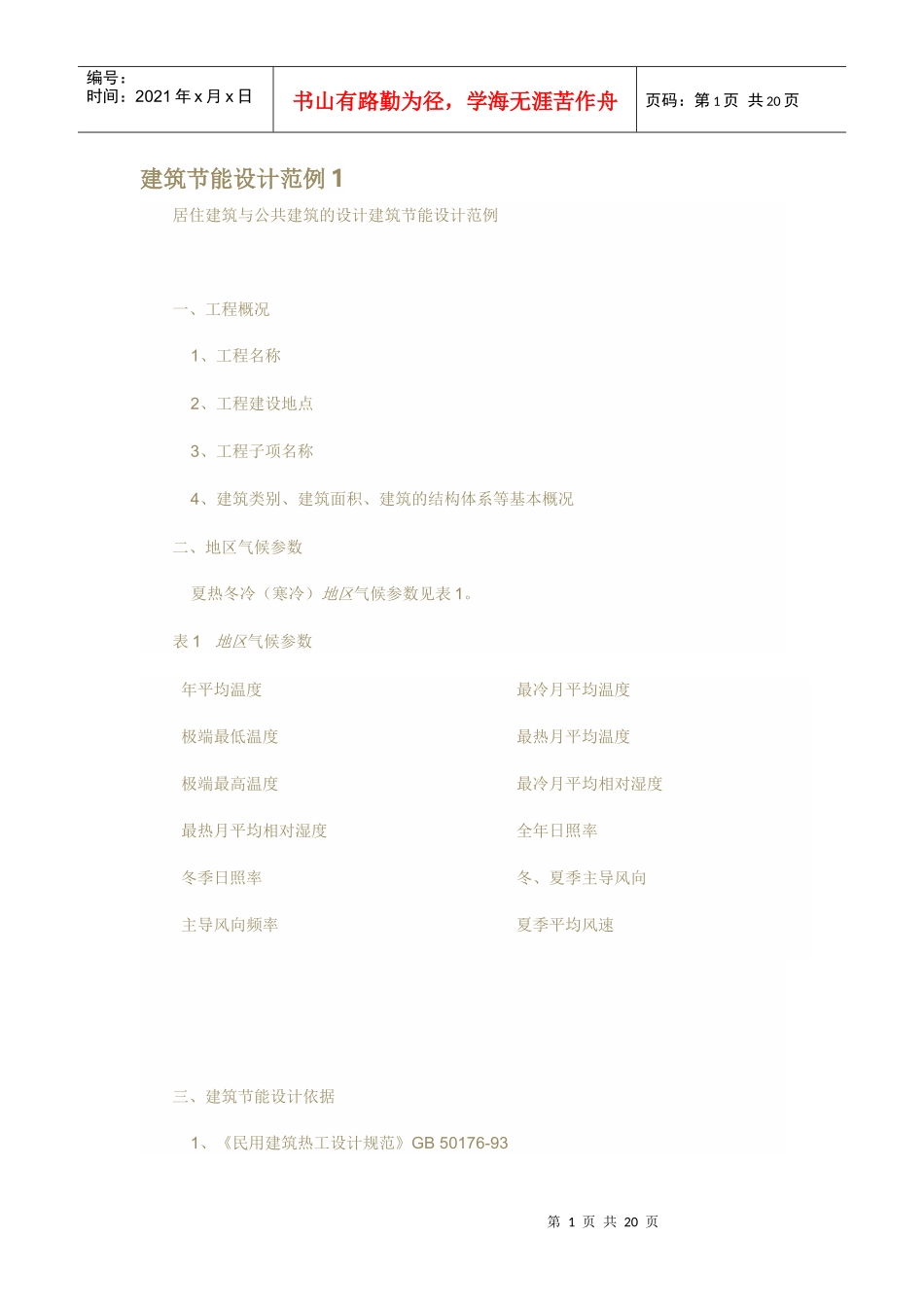

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页建筑节能设计范例1居住建筑与公共建筑的设计建筑节能设计范例一、工程概况1、工程名称2、工程建设地点3、工程子项名称4、建筑类别、建筑面积、建筑的结构体系等基本概况二、地区气候参数夏热冬冷（寒冷）地区气候参数见表1。表1地区气候参数年平均温度最冷月平均温度极端最低温度最热月平均温度极端最高温度最冷月平均相对湿度最热月平均相对湿度全年日照率冬季日照率冬、夏季主导风向主导风向频率夏季平均风速三、建筑节能设计依据1、《民用建筑热工设计规范》GB50176-93第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页2、《夏热冬冷地区居住建筑节能设计标准》JGJ/134-20012、《江苏省民用建筑热环境与节能设计标准》DB32/478-20013、《外墙外保温工程技术规程》JGJ144-20044、《屋面工程技术规范》GB50345-2004四、建筑与建筑热工节能设计（一）建筑的体形系数本工程居住建筑的体系系数计算见表2。表2居住建筑的体系系数Cf/vFo（m2）南墙东墙西墙北墙屋面其他合计Vo（m3）Cf/vFo/Vo标准第3页共20页第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页规定结论Cf/v£0.320.32＜Cf/v＜0.35提高窗热阻提高10%，每增加Cf/v0.010.35£Cf/v£0.38提高窗Ro≥1/2.7m2·K/W墙(按北墙热阻)屋面Ro≥1.42(1.26)m2·K/WCf/v＞0.38综合能耗计算提示：1、体形系数按如下公式计算：Cf/v=（m）（二）窗墙面积比及窗的性能设计1、各向立面的窗墙面积比及对应的外窗传热阻限值本工程居住建筑各立面的窗墙面积比及对应的外窗传热阻限值Ro见表3。表3各立面的窗墙面积比及对应的外窗传热系数（阻）限值朝向外门窗面积，m2外墙M2窗墙面积比外窗Rom2·K/W第4页共20页第3页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共20页东2C1+1C2+。。。：南6C3+12C4+。。。+5Cn：西。。。北。。。2、窗的选型（1）传热阻Ro:1/4.7m2·K/W的居室外窗，选用塑料单玻窗；（2）传热阻Ro:1/3.6m2·K/W的居室外窗，选用铝合金中空玻璃窗；（3）传热阻Ro:1/2.7m2·K/W的居室外窗，选用5+9A+5、5+12A+5塑料或断桥铝合金中空玻璃窗（4）传热阻Ro:＜1/2.5m2·K/W的居室外窗，选用5+9A+5、5+12A+5塑料或断桥铝合金中空Low-E玻璃窗3、遮阳系数计算东西向外窗应采用适宜的活动外遮阳措施，使其遮阳率满足标准要求，南向窗可以使用固定遮阳。4、外窗的气密性不低于现行国标《建筑外窗气密性能分级及其检测方法》GB7107规定的级（低层3级，高层4级）。5、工程中采用的外窗传热阻R及气密性等指标应符合设计要求。第5页共20页第4页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共20页（三）屋面的热工节能设计1、倒置式上人屋面采用35厚挤塑板（XPS）作保温层，屋面的构造层次及热工性能计算值见表4-1。表4-2屋面的构造层次及热工性能计算值层次材料名称（由上至下）厚度m计算导热系数lcW/(m.K)计算蓄热系数ScW/(m2·K)热阻R(m2·K)/W热惰性指标D面层配筋细石混凝土保护层0.0401.5115.360.030.41隔离层聚脂无纺布一层/////保温层挤塑聚苯板（XPS）0.035（0.040）0.03´1.150.54´1.151.01(1.16)0.63(0.72)防水层防水卷材0.0040.179.370.020.22找平层1：3水泥砂浆0.0200.9311.370.020.25找坡层陶粒混凝土，起坡厚度400.0400.50´1.2=0.606.70´1.2=8.040.070.54第6页共20页第5页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共20页结构层钢筋混凝土屋面板0.1201.7417.20.071.20内抹灰腻子合计1.21(1.36)3.25(3.34)屋面的传热阻Ro=Re+R+Ri=0.04+1.21+0.11=1.36(m2·K)/W(1.36)(1.51)屋面的传热系数K=1/Ro=0.74W/(m2·K)(0.66)屋面的热惰性指标D=3.25(3.34)符合标准要求（江苏省民用建筑热环境与节能设计标准）（夏热冬冷地区居住建筑节能设计标准）提示：1、保温材料的计算导热系数lc和计算蓄热系数Sc，是以材料设计导热系数(在实验室检测的导热系数加保证率)l和蓄热系数...
