山东恒源石化燃机热电联产项目经济分析一、工程概述山东恒源VIP免费

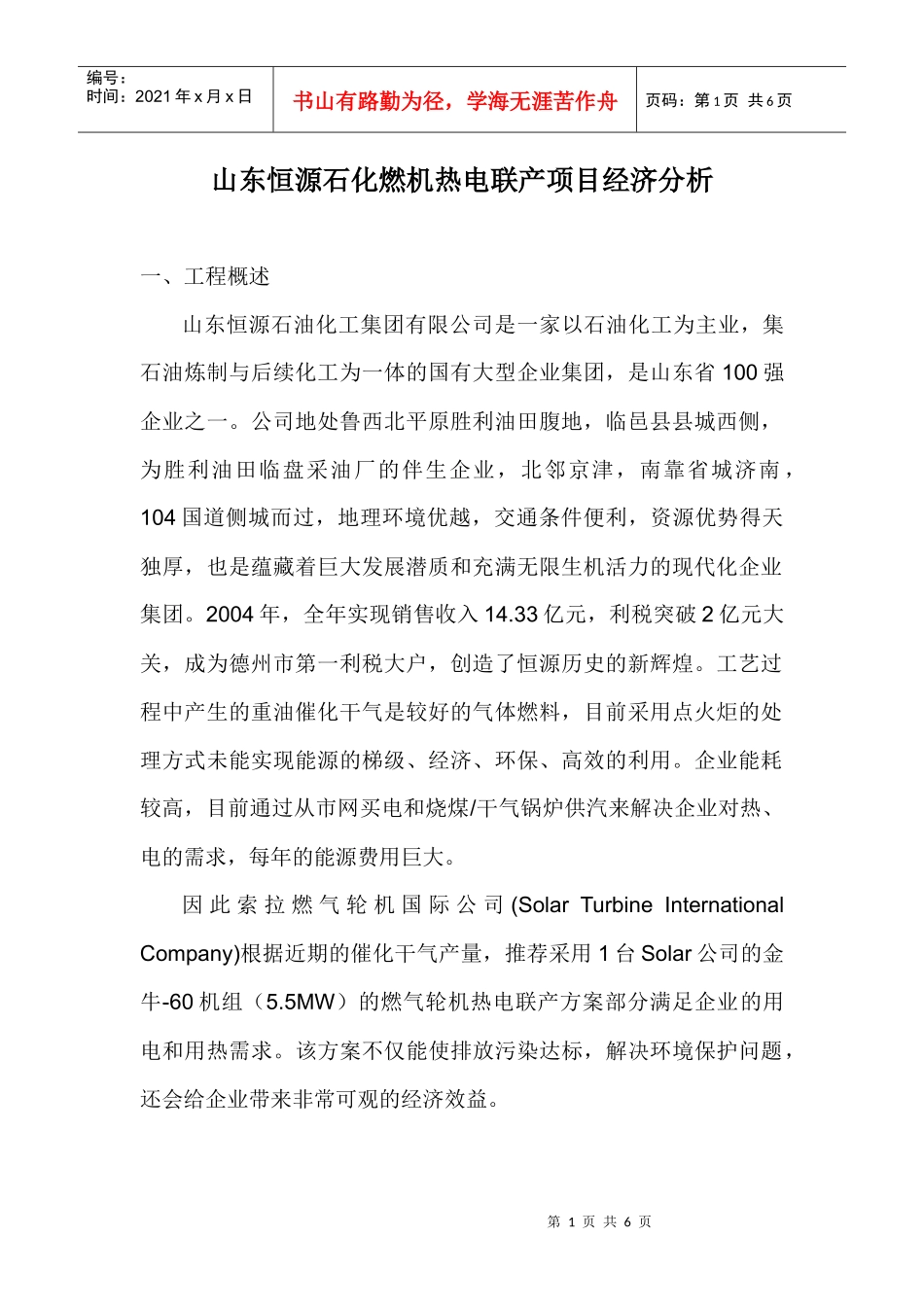

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页山东恒源石化燃机热电联产项目经济分析一、工程概述山东恒源石油化工集团有限公司是一家以石油化工为主业，集石油炼制与后续化工为一体的国有大型企业集团，是山东省100强企业之一。公司地处鲁西北平原胜利油田腹地，临邑县县城西侧，为胜利油田临盘采油厂的伴生企业，北邻京津，南靠省城济南，104国道侧城而过，地理环境优越，交通条件便利，资源优势得天独厚，也是蕴藏着巨大发展潜质和充满无限生机活力的现代化企业集团。2004年，全年实现销售收入14.33亿元，利税突破2亿元大关，成为德州市第一利税大户，创造了恒源历史的新辉煌。工艺过程中产生的重油催化干气是较好的气体燃料，目前采用点火炬的处理方式未能实现能源的梯级、经济、环保、高效的利用。企业能耗较高，目前通过从市网买电和烧煤/干气锅炉供汽来解决企业对热、电的需求，每年的能源费用巨大。因此索拉燃气轮机国际公司(SolarTurbineInternationalCompany)根据近期的催化干气产量，推荐采用1台Solar公司的金牛-60机组（5.5MW）的燃气轮机热电联产方案部分满足企业的用电和用热需求。该方案不仅能使排放污染达标，解决环境保护问题，还会给企业带来非常可观的经济效益。第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页二、方案构成本方案采用1台金牛-60燃气轮机，2台干气压缩机、1台不补燃的余热锅炉和1个干气缓冲罐等辅助设备。余热锅炉采用双锅筒具有螺旋翅片管受热面一体化除氧器的双压自然循环结构，卧式布置，锅炉稳定性好，抗震性强，锅炉的主要部件钢架支承，锅炉运行技术要求低，操作管理方便。燃机的进口压力需要从8公斤增压到18公斤，1台燃机进口最大的天然气流量1560Nm3，采用2台1级干气压缩机，干气增压机组电压等级380V。三、工程性质此自备燃气轮机热电联供装置是山东恒源内部工程项目，其产出的电能自用；热能主要供企业用。可见这是一个综合利用能源项目。四、燃气轮机发电机组推荐选用Solar公司提供的金牛-60燃气轮机，在配有余热锅炉时的参数：海拔高度100m燃机进口压损100mmH2O燃机出口压损200mmH2O燃机进口温度8℃第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页设计大气压力1.013bar设计大气相对湿度60%燃机工况点全工况净输出功5575kW燃料流量65.85GJ/HR热耗率11810kJ/kW-hr涡轮排气温度510℃需要说明的事，重油催化气无法直接启动燃气轮机,必须设计成双燃料系统,先用柴油或者天然气启动,待功率达2000KW后切换到催化干气。五、主要设备一览表序号名称型号及规格数量1燃气轮机发电机组金牛-6012余热锅炉13干气增压机组24余热锅炉给水泵15启动用轻油燃料系统16升压变压器1第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页六、金牛-60燃机经济性分析及投资1.经济分析金牛60方案燃气轮机燃气轮机单机功率kW5476台数1总功率5476单台燃气轮机能耗Nm3/hr1569单台余热锅炉供给tons/hr12.00总供热tons/hr12.00电厂寄生负荷KW160锅炉能耗Nm3/hr0年运行时数8000发电量度/年43808000总燃气耗Nm3/hr1569全年燃气耗Nm312555105全年蒸汽吨96000燃气价元/Nm30热值LHVkJ/Nm338654外购电价RMB/kW-hr0.56蒸汽价RMB/ton80全年燃料费RMB0发电收益RMB24532480蒸汽收益RMB7680000维护费RMB2409440折旧费2403233税前赢利RMB27399807燃气轮机热电联供大约投资RMB36048500简单投资回报年1.322.发电机参数金牛60方案炼厂干气LHVKJ/Nm338654环境温度°C15功率kW5476第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页热耗kJ/kW-hr11078单位燃料发电Kwh/Nm33.489燃气轮机能耗Nm3/hr15693.余热锅炉参数金牛60方案单台蒸气压力barg10蒸气温度oC饱和余热锅炉吨/小时12.00补燃输入GJ/hr0.00补燃Nm3/hr04.投资分析金牛60方案数量单价合计燃气轮机发电机1$2,350,000$2,350,000进口，不包括关税￥19,058,500CIF上海余热锅炉1￥2,000,000￥2,000,000(国产,...
