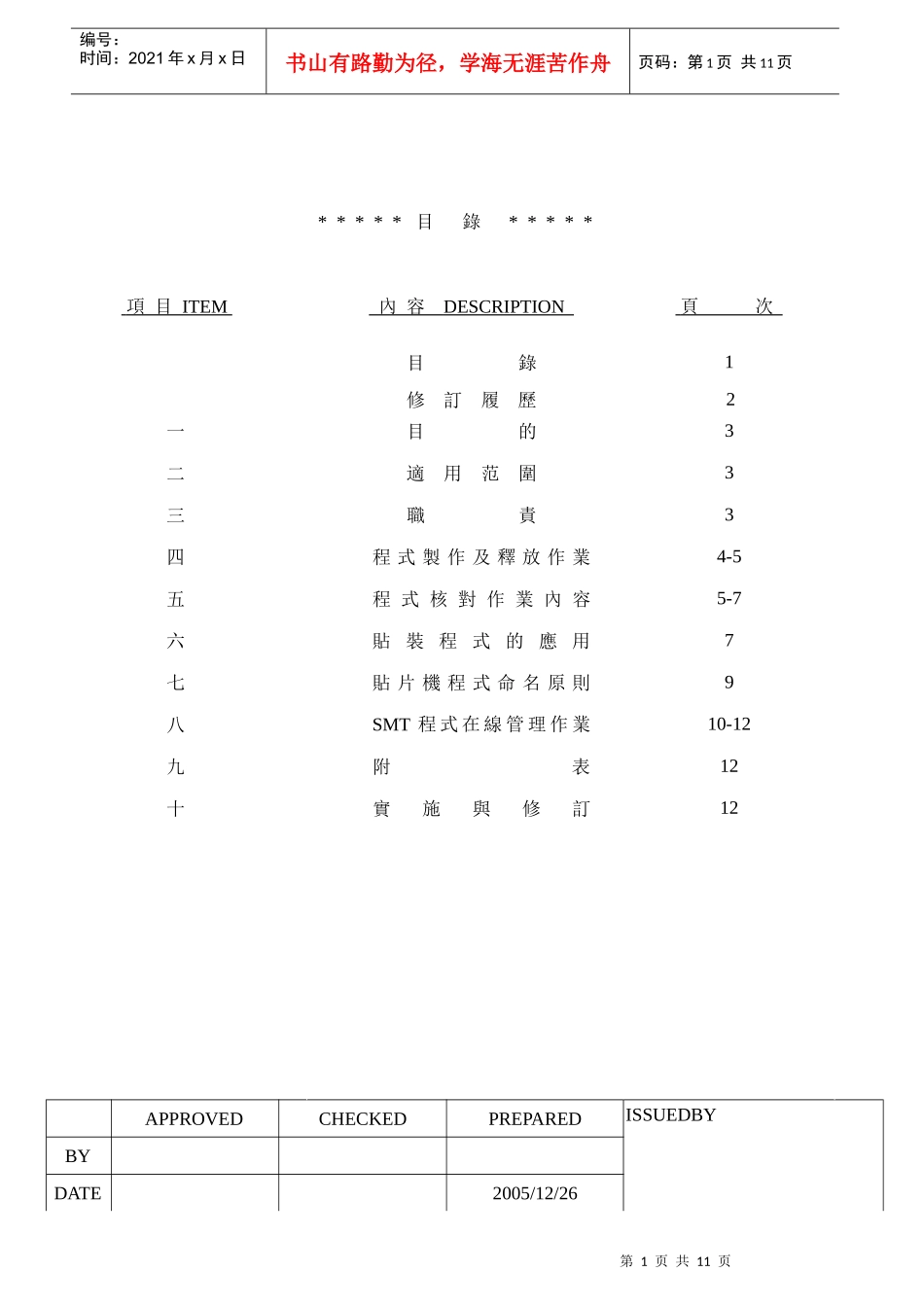

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页*****目錄*****項目ITEM內容DESCRIPTION目錄修訂履歷頁次12一目的3二適用范圍3三職責3四程式製作及釋放作業4-5五程式核對作業內容5-7六貼裝程式的應用7七貼片機程式命名原則9八SMT程式在線管理作業10-12九附表12十實施與修訂12APPROVEDCHECKEDPREPAREDISSUEDBYBYDATE2005/12/26第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页*****修訂履歷*****版次ECNNO.修訂項次備注ASC-04-146441.申請新編號發行2.追加程式上載至機台確認作業說明追加SMT貼裝程式需求及核對申請單原文件號CPCQSM093BSC-05-16534追加SMT在線程式管理作業.一.目的:一.1明確程式製作依據原則和輸入輸出,規範程式製作/應用維護/優化作業,確保作業程式第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页的可靠度和正確性,維持製程穩定以利品質持續提升。一.2籍由規範SMT程式製作、變更、優化、命名、保存、調用等作業程序,進而確保程序之正確應用及取得,防止人為失誤及重復作業,提昇工作效率及製品品質。二.適用范圍:本辦法適用於金网通SMT貼裝程式管理。三.職責:三.1设备工艺:三.1.1.新產品導入或變更時負責客戶(RD端)之BOM表,Gerber檔,程式座標檔之取得,並將其轉換為廠內之BOM表及程式座標檔格式。三.1.2.負責新產品導入、新機台導入、機種切換時SMT程序之製作,並確保程式之正確性。三.1.3.負責新產品導入、新機台導入、機種切換、程式優化、機故(料站變更)、物料變更(料站變更)SMT上料表之製作,並確保上料表之正確性。三.2品管單位:三.2.1.負責稽查實際作業是否與本文件要求之程序相符,並對違反事項進行教導與糾正。三.2.2.負責程式釋放前的程式核對[程式核對:檢查程式X,Y,W,Location,P/N,Z與產品規格(Bom,程式座標檔)對應關係是否正確]。三.2.3.負責程序製作依據有效性,並確認程式正確性。三.2.4.負責初件檢查時的程式確認。[程式確認:與資料中心程式進行對比(使用CompareSoft)]。三.3生技(程式組)單位:三.3.1.協助新產品導入/變更之程式制作/調試。三.3.2.負責產品移轉後SMT程式優化、機故(料站變更)、物料變更(料站變更)之程式修訂。三.4製造單位:三.4.1.確保生產所使用之上料表符合產品所需(使用DCC發行之有效版本之上料表,上料表挂在便于作业员確認的位置)。三.4.2.依作業指導書規定進行上料作業(貼裝Array程式之軌道與料號要求與上料表之軌道與料號要求對應,勿有不一致,上料表首次上線使用須與當前機臺Array程式核對,以防二者軌道不符導致錯料)。第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页四.程式製作及釋放作業:四.1程式製作及釋放作業流程:四.2程式製作及釋放作業內容:四.2.1.客戶(或RD)需於新產品導入或變更時釋放BOM表,Gerber檔(程式座標檔)於電子工程。四.2.2.電子工程(开发)取得資料後將其轉換為廠內之BOM表及程式座標檔並進行發行,以做為後續程式製作及核對之依據。(注:BOM表及程式座標檔同步發行,備份於資料中心)。四.2.3.電子工程(工艺)依據需求進行程式製作,以備生產使用。A.從廠內資料中心下載廠內之BOM表及程式座標檔進行程式製作前之準備。B.確認生產產線配置,根據PWB資料,貼裝元件資料,標準座標資料,在特定品牌機台編程器環境下設計Marklibrary(模擬),Partlibrary(模擬),Supply工程資料釋放(Bom&程式座標)程式製作(線外作業)程式下載(命名修正)實機確認(軌道調整)上料表製作(程式同步發行)程式核對上料表發行(程式同步發行)電子工程(工艺)品管資料中心OKNG電子工程(开发)程式核對程式核對申請BOM發行(座標檔同步發行)OKNG異常之處置流程第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页library,NC/Array程式。C.將程式拷貝裝載至相應產線機台,進行調試並按照機台特性修正Mark資料變換座標,添加或建立PCB,元件等資料庫,直至運行Ok。D.程式製作要求依軌道遞增方式進行排列,避免上線導入機台時,實際...
