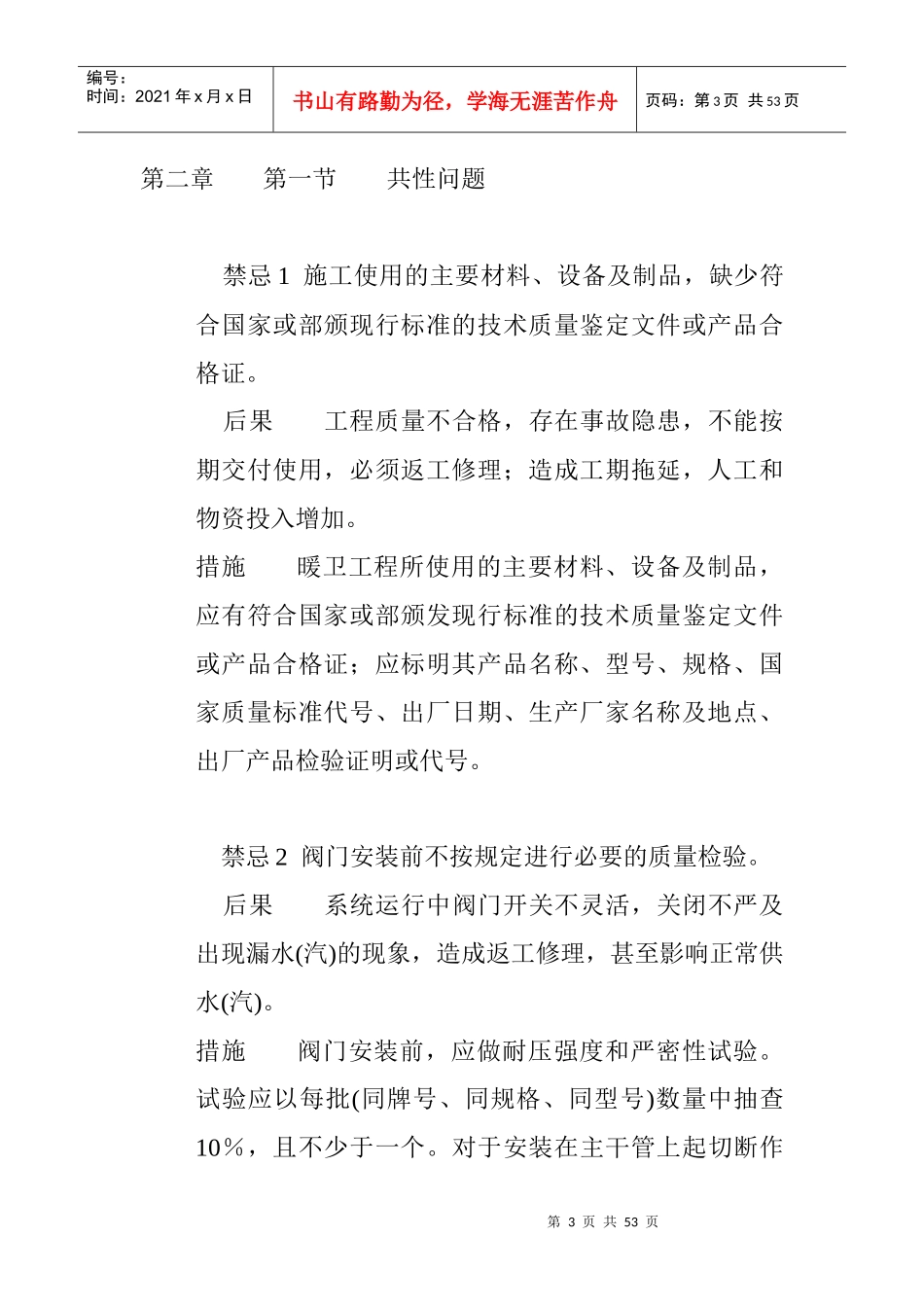

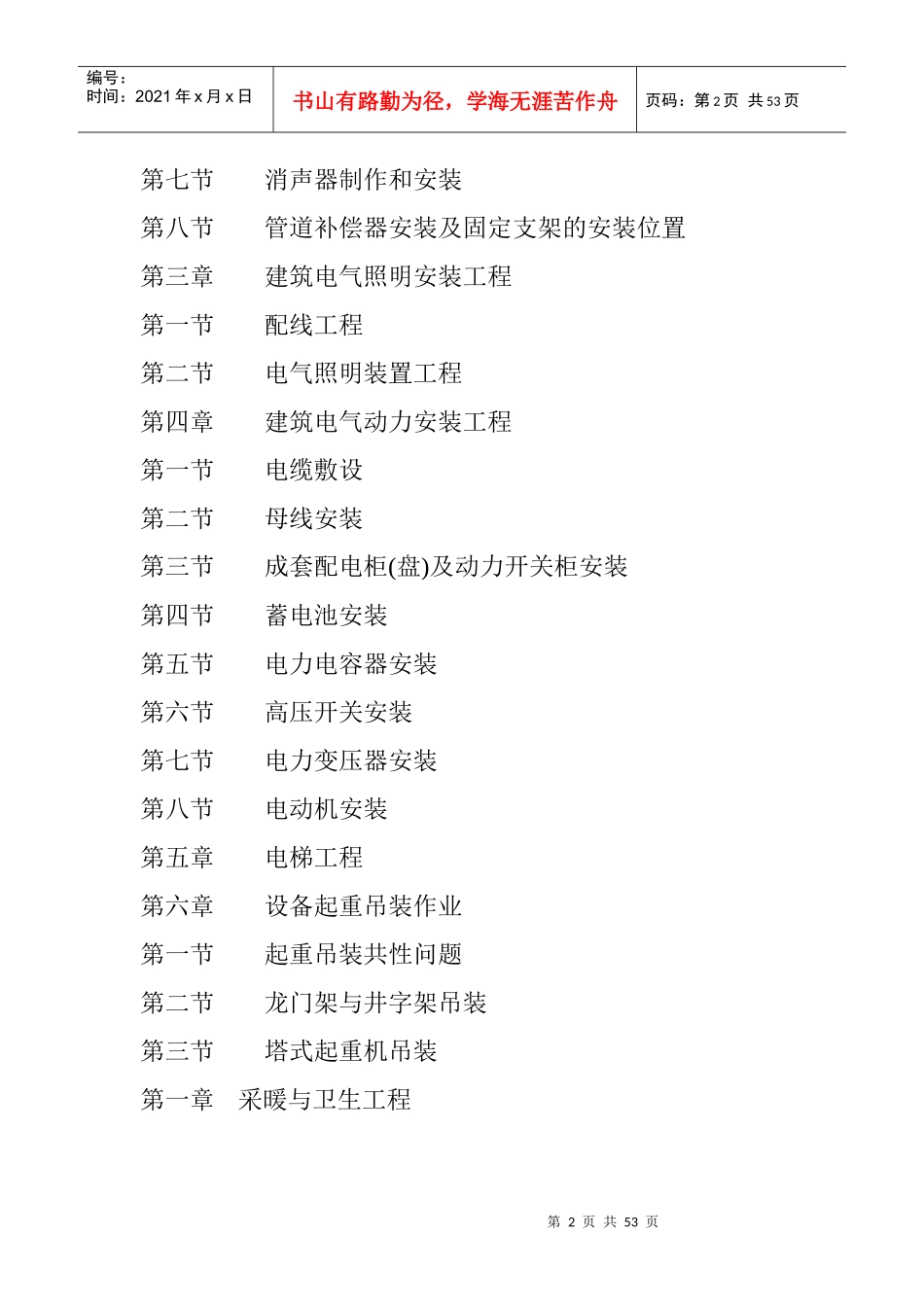

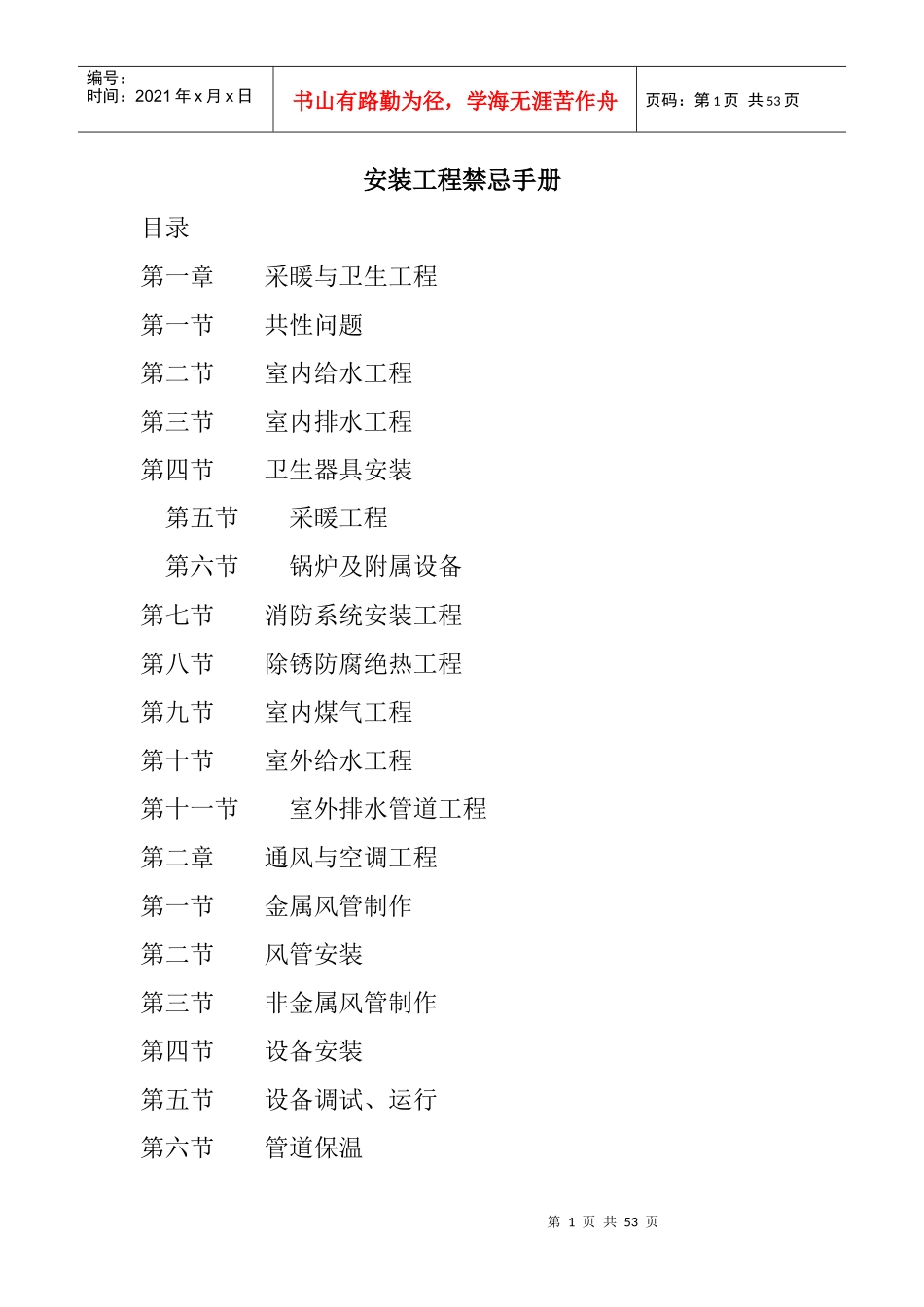

第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共53页安装工程禁忌手册目录第一章采暖与卫生工程第一节共性问题第二节室内给水工程第三节室内排水工程第四节卫生器具安装第五节采暖工程第六节锅炉及附属设备第七节消防系统安装工程第八节除锈防腐绝热工程第九节室内煤气工程第十节室外给水工程第十一节室外排水管道工程第二章通风与空调工程第一节金属风管制作第二节风管安装第三节非金属风管制作第四节设备安装第五节设备调试、运行第六节管道保温第2页共53页第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共53页第七节消声器制作和安装第八节管道补偿器安装及固定支架的安装位置第三章建筑电气照明安装工程第一节配线工程第二节电气照明装置工程第四章建筑电气动力安装工程第一节电缆敷设第二节母线安装第三节成套配电柜(盘)及动力开关柜安装第四节蓄电池安装第五节电力电容器安装第六节高压开关安装第七节电力变压器安装第八节电动机安装第五章电梯工程第六章设备起重吊装作业第一节起重吊装共性问题第二节龙门架与井字架吊装第三节塔式起重机吊装第一章采暖与卫生工程第3页共53页第2页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共53页第二章第一节共性问题禁忌1施工使用的主要材料、设备及制品，缺少符合国家或部颁现行标准的技术质量鉴定文件或产品合格证。后果工程质量不合格，存在事故隐患，不能按期交付使用，必须返工修理；造成工期拖延，人工和物资投入增加。措施暖卫工程所使用的主要材料、设备及制品，应有符合国家或部颁发现行标准的技术质量鉴定文件或产品合格证；应标明其产品名称、型号、规格、国家质量标准代号、出厂日期、生产厂家名称及地点、出厂产品检验证明或代号。禁忌2阀门安装前不按规定进行必要的质量检验。后果系统运行中阀门开关不灵活，关闭不严及出现漏水(汽)的现象，造成返工修理，甚至影响正常供水(汽)。措施阀门安装前，应做耐压强度和严密性试验。试验应以每批(同牌号、同规格、同型号)数量中抽查10％，且不少于一个。对于安装在主干管上起切断作第4页共53页第3页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共53页用的闭路阀门，应逐个作强度和严密性试验。阀门强度和严密性试验压力应符合《建筑给排水及采暖工程施工质量验收规范》(GB50242-2002)规定。禁忌3安装阀门的规格、型号不符合设计要求。例如阀门的公称压力小于系统试验压力；给水支管当管径小于或等于50mm时采用闸阀；热水采暖的干、立管采用截止阀；消防水泵吸水管采用蝶阀。后果影响阀门正常开闭及调节阻力、压力等功能。甚至造成系统运行中，阀门损坏被迫修理。措施熟悉各类阀门的应用范围，按设计的要求选择阀门的规格和型号。阀门的公称压力要满足系统试验压力的要求。按施工规范要求：给水支管管径小于或等于50mm应采用截止阀；当管径大于50mm应采用闸阀。热水采暖干、立控制阀应采用闸阀，消防水泵吸水管不应采用蝶阀。禁忌4阀门安装方法错误。例如截止阀或止回阀水(汽)流向与标志相反，阀杆朝下安装，水平安装的止回阀采取垂直安装，明杆闸阀或蝶阀手柄没有开、闭空间，暗装阀门的阀杆不朝向检查门。第5页共53页第4页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共53页后果阀门失灵，开关检修困难，阀杆朝下往往造成漏水。措施严格按阀门安装说明书进行安装，明杆闸阀留足阀杆伸长开启高度，蝶阀充分考虑手柄转动空间，各种阀门杆不能低于水平位置，更不能向下。暗装阀门不但要设置满足阀门开闭需要的检查门，同时阀杆应朝向检查门。禁忌5蝶阀法兰盘用普通阀门法兰盘。后果蝶阀法兰盘与普通阀门法兰盘尺寸大小不一，有的法兰内径小，而蝶阀的阀瓣大，造成打不开或硬性打开而使阀门损坏。措施要按照蝶阀法兰的实际尺寸加工法兰盘。禁忌6建筑结构施工中没有预留孔洞和预埋件，或预留孔洞尺寸偏小和预埋件没做标记。后果暖卫工程施工中，剔凿建筑结构，甚至切断受力钢筋，影响建筑物安全性能。措施认真熟悉暖卫工...
