家居装修强电施工规范图例VIP免费

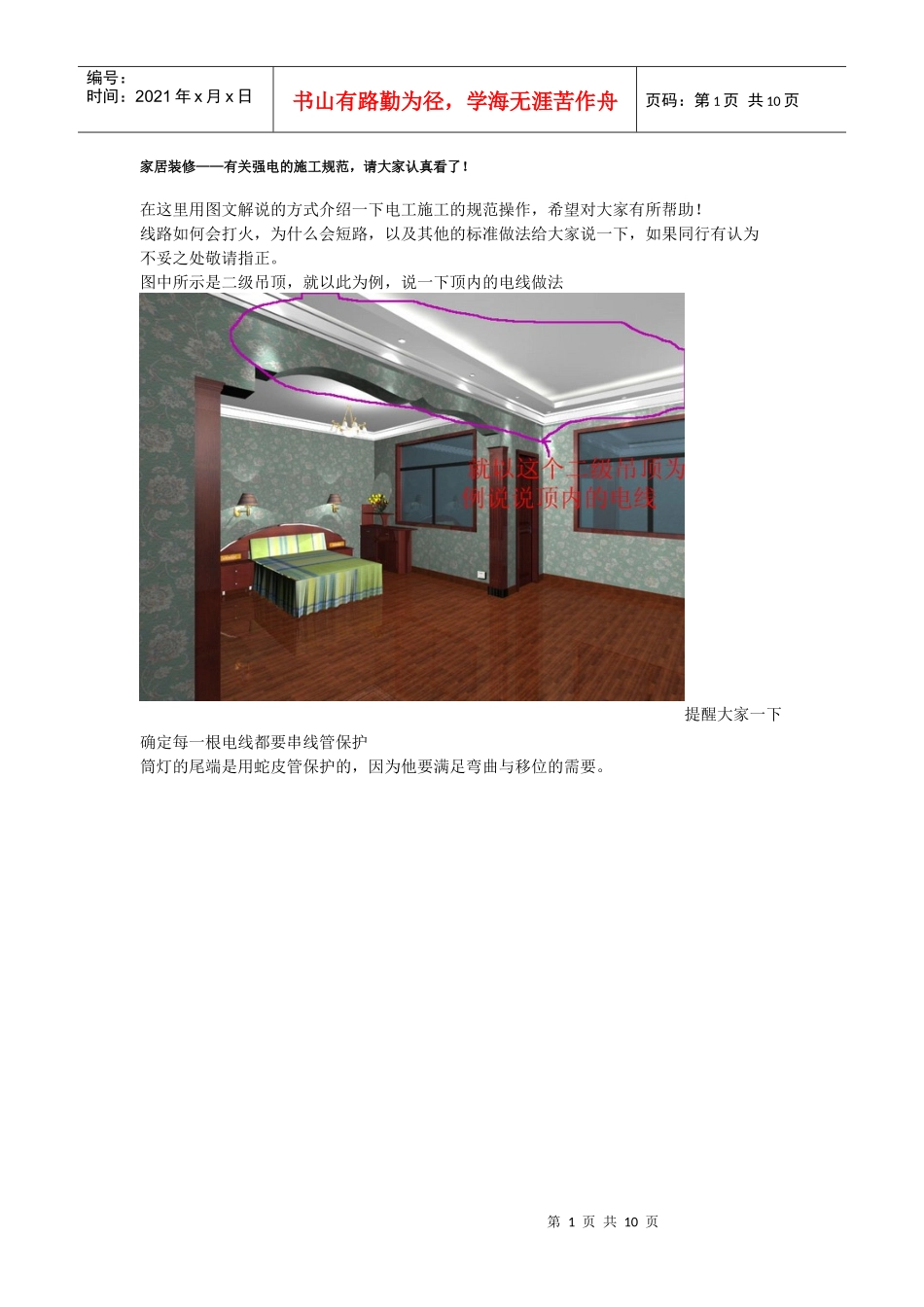

家居装修强电施工规范图例_第1页
1/10

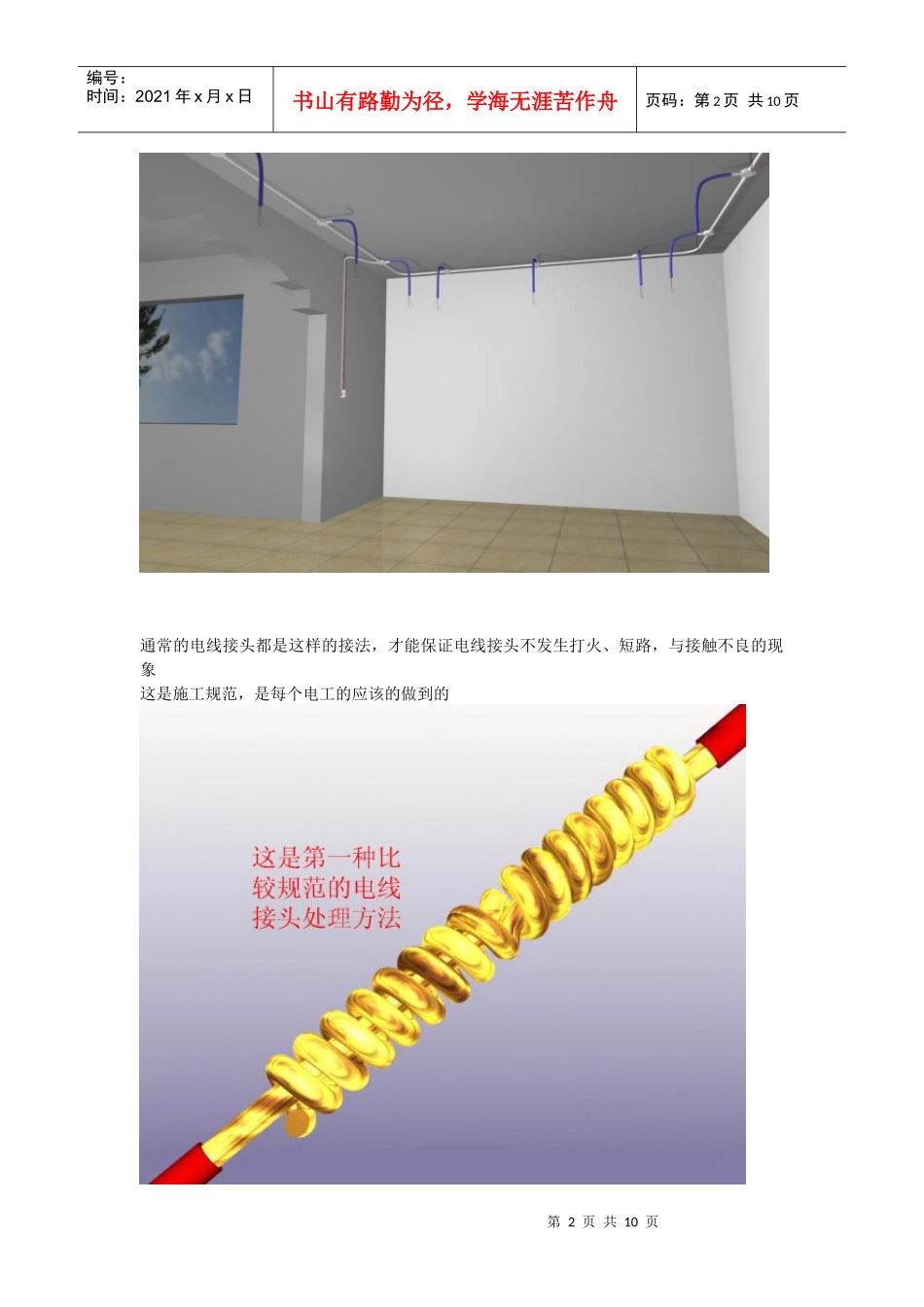

家居装修强电施工规范图例_第2页
2/10

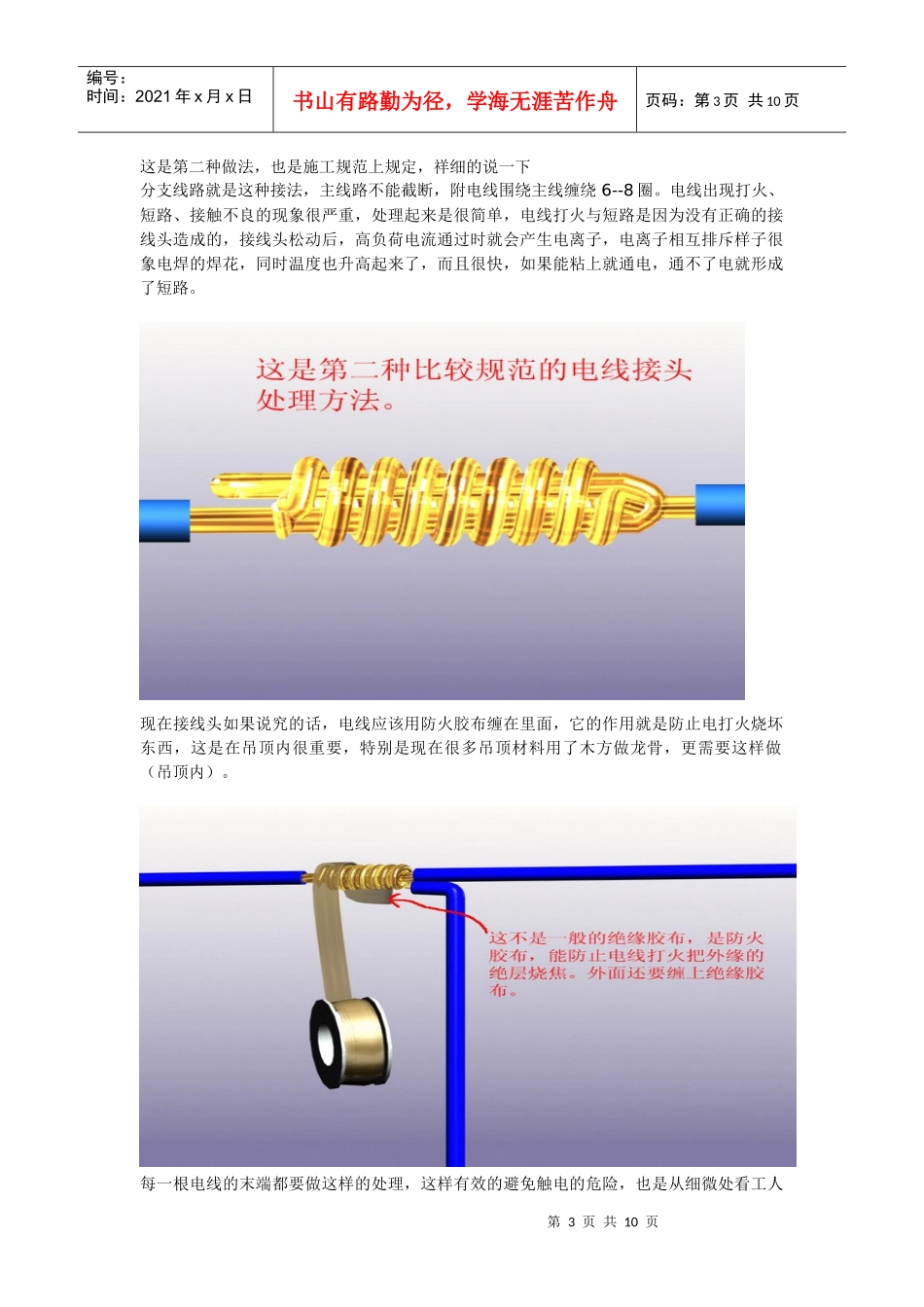

家居装修强电施工规范图例_第3页
3/10
第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共10页家居装修——有关强电的施工规范,请大家认真看了!在这里用图文解说的方式介绍一下电工施工的规范操作,希望对大家有所帮助!线路如何会打火,为什么会短路,以及其他的标准做法给大家说一下,如果同行有认为不妥之处敬请指正。图中所示是二级吊顶,就以此为例,说一下顶内的电线做法提醒大家一下确定每一根电线都要串线管保护筒灯的尾端是用蛇皮管保护的,因为他要满足弯曲与移位的需要。第2页共10页第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共10页通常的电线接头都是这样的接法,才能保证电线接头不发生打火、短路,与接触不良的现象这是施工规范,是每个电工的应该的做到的第3页共10页第2页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共10页这是第二种做法,也是施工规范上规定,祥细的说一下分支线路就是这种接法,主线路不能截断,附电线围绕主线缠绕6--8圈。电线出现打火、短路、接触不良的现象很严重,处理起来是很简单,电线打火与短路是因为没有正确的接线头造成的,接线头松动后,高负荷电流通过时就会产生电离子,电离子相互排斥样子很象电焊的焊花,同时温度也升高起来了,而且很快,如果能粘上就通电,通不了电就形成了短路。现在接线头如果说究的话,电线应该用防火胶布缠在里面,它的作用就是防止电打火烧坏东西,这是在吊顶内很重要,特别是现在很多吊顶材料用了木方做龙骨,更需要这样做(吊顶内)。每一根电线的末端都要做这样的处理,这样有效的避免触电的危险,也是从细微处看工人第4页共10页第3页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共10页的做工是否专业电线的打火,短路,接触不良,等等的故障不止是在接头上,还有一处是在接线盒内,有很多的现象是新房子水电都没有问题,装修结束后问题就现来了,再说一下电线盒内线头接法。看着乱其实是有规律的,红的是火线,篮的是零线,花的是地线,套线帽是一次性有的工人打开后把线接好用胶布简单的处理一下就完事了,这是不正确的。上属电线盒内的接头处理是这样的第5页共10页第4页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共10页这是线路中有外接电源时的接法,通常的电线接头都是这样的接法,才能保证电线接头不发生打火、短路,与接触不良的现象,分支线路就是这种接法,主线路不能截断,附电线围绕主线缠绕6--8圈。所以大家注意地线的重要性,在拉插座的同时不要忘了地线第6页共10页第5页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共10页在电器件内有连线、短路、机壳带电时地线就可以把电源传下去,输入给大地扩散出去,达到保护人和机器安全的,在这它的最大作用是导线。做电工包括;强电,弱电,电工结束后一定要有,强电布置造图一份,弱电布置图一份,工程费清单一份,保修证书一份;下面是强电改造图。第7页共10页第6页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共10页现在家庭装修当中所存在的电工方面的问题有以下几种。1.旧房子改电时没有个电源的统筹的按排,空调、插座、照明分路不明确。乱接电源现象多。2,外接插座时疏忽了零线。3,电线接头不规范,两根或两根以上的电线在接头时出现严重的违章行为,特别是在吊顶内的电源接头的违障更为多见,这也是我们常见的电打火故障。家庭电路改造步骤:第一步:对家里面的所有的强弱电的插座、开关做一个逻辑的思考,先在平面图上画出来这样方便思考,有时候图解比实际更有助与解决问题,再经过与水电工的论证有无冲突的地方,(是平面图。)还有一个问题,就是把强弱电的配电箱打开,看一下他的进出源头现在弱电配电箱有无升级的空间,现在的e-----home的箱子内有无电源线,以后的弱电配电箱就是所有线路的分配器,与按装交换机的家,还是数控线路的终端。再说强电,强电现在分配的都很到位,这里注意一下,在改造线路的同时分清那个线路的控制权,在...
