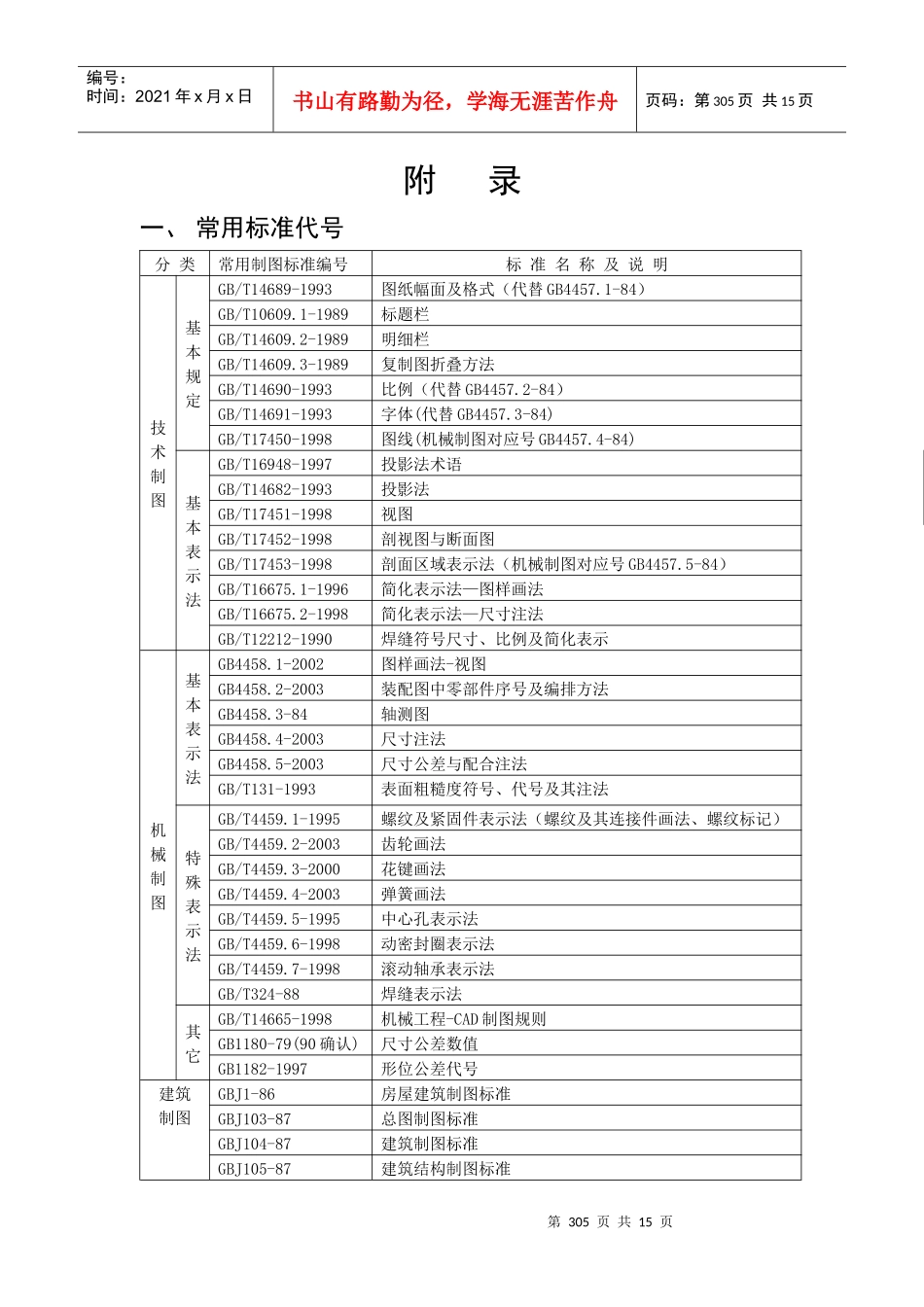

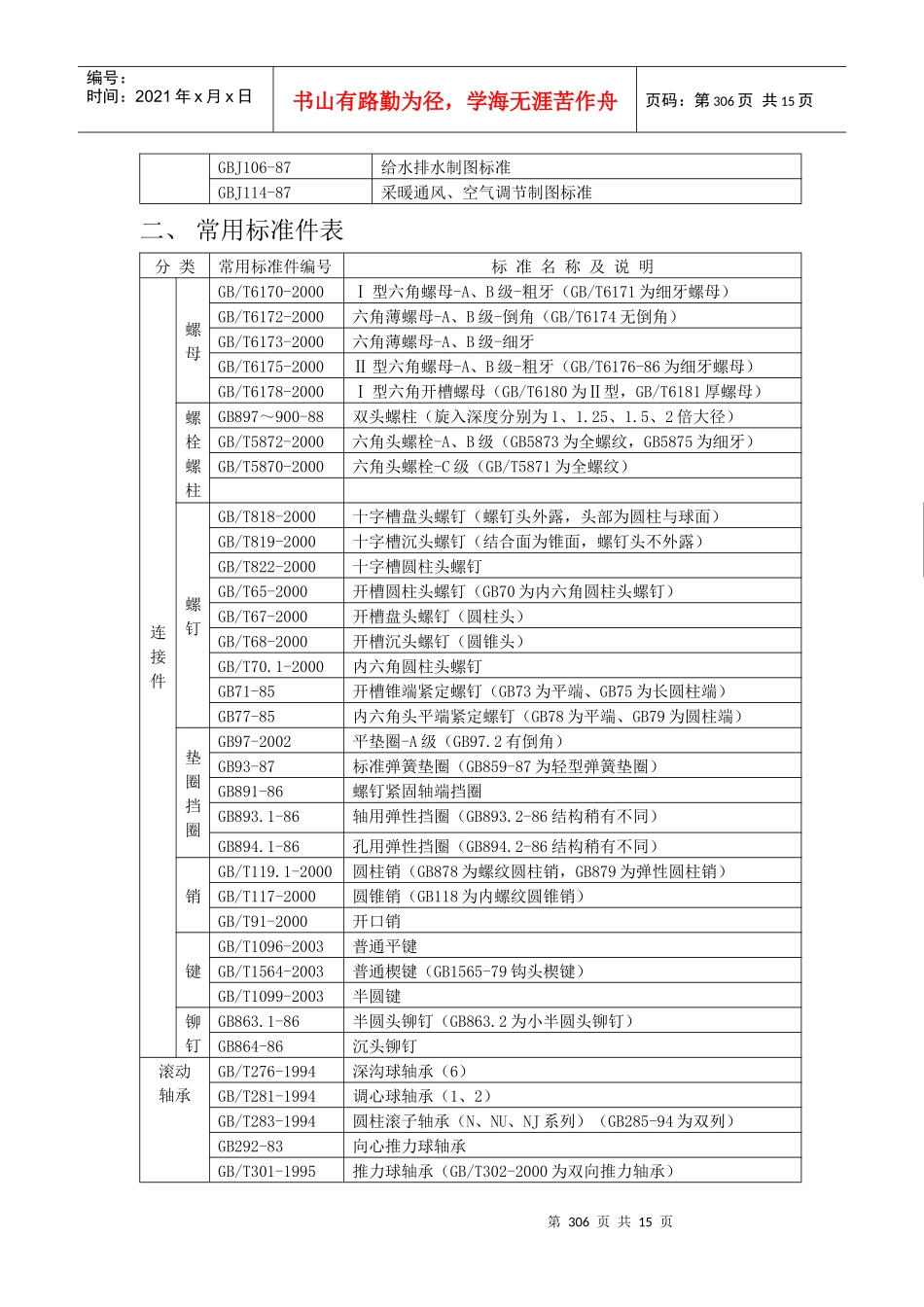

第305页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第305页共15页附录一、常用标准代号分类常用制图标准编号标准名称及说明技术制图基本规定GB/T14689-1993图纸幅面及格式（代替GB4457.1-84）GB/T10609.1-1989标题栏GB/T14609.2-1989明细栏GB/T14609.3-1989复制图折叠方法GB/T14690-1993比例（代替GB4457.2-84）GB/T14691-1993字体(代替GB4457.3-84)GB/T17450-1998图线(机械制图对应号GB4457.4-84)基本表示法GB/T16948-1997投影法术语GB/T14682-1993投影法GB/T17451-1998视图GB/T17452-1998剖视图与断面图GB/T17453-1998剖面区域表示法（机械制图对应号GB4457.5-84）GB/T16675.1-1996简化表示法—图样画法GB/T16675.2-1998简化表示法—尺寸注法GB/T12212-1990焊缝符号尺寸、比例及简化表示机械制图基本表示法GB4458.1-2002图样画法-视图GB4458.2-2003装配图中零部件序号及编排方法GB4458.3-84轴测图GB4458.4-2003尺寸注法GB4458.5-2003尺寸公差与配合注法GB/T131-1993表面粗糙度符号、代号及其注法特殊表示法GB/T4459.1-1995螺纹及紧固件表示法（螺纹及其连接件画法、螺纹标记）GB/T4459.2-2003齿轮画法GB/T4459.3-2000花键画法GB/T4459.4-2003弹簧画法GB/T4459.5-1995中心孔表示法GB/T4459.6-1998动密封圈表示法GB/T4459.7-1998滚动轴承表示法GB/T324-88焊缝表示法其它GB/T14665-1998机械工程-CAD制图规则GB1180-79(90确认)尺寸公差数值GB1182-1997形位公差代号建筑制图GBJ1-86房屋建筑制图标准GBJ103-87总图制图标准GBJ104-87建筑制图标准GBJ105-87建筑结构制图标准第306页共15页第305页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第306页共15页GBJ106-87给水排水制图标准GBJ114-87采暖通风、空气调节制图标准二、常用标准件表分类常用标准件编号标准名称及说明连接件螺母GB/T6170-2000Ⅰ型六角螺母-A、B级-粗牙（GB/T6171为细牙螺母）GB/T6172-2000六角薄螺母-A、B级-倒角（GB/T6174无倒角）GB/T6173-2000六角薄螺母-A、B级-细牙GB/T6175-2000Ⅱ型六角螺母-A、B级-粗牙（GB/T6176-86为细牙螺母）GB/T6178-2000Ⅰ型六角开槽螺母（GB/T6180为Ⅱ型，GB/T6181厚螺母）螺栓螺柱GB897～900-88双头螺柱（旋入深度分别为1、1.25、1.5、2倍大径）GB/T5872-2000六角头螺栓-A、B级（GB5873为全螺纹，GB5875为细牙）GB/T5870-2000六角头螺栓-C级（GB/T5871为全螺纹）螺钉GB/T818-2000十字槽盘头螺钉（螺钉头外露，头部为圆柱与球面）GB/T819-2000十字槽沉头螺钉（结合面为锥面，螺钉头不外露）GB/T822-2000十字槽圆柱头螺钉GB/T65-2000开槽圆柱头螺钉（GB70为内六角圆柱头螺钉）GB/T67-2000开槽盘头螺钉（圆柱头）GB/T68-2000开槽沉头螺钉（圆锥头）GB/T70.1-2000内六角圆柱头螺钉GB71-85开槽锥端紧定螺钉（GB73为平端、GB75为长圆柱端）GB77-85内六角头平端紧定螺钉（GB78为平端、GB79为圆柱端）垫圈挡圈GB97-2002平垫圈-A级（GB97.2有倒角）GB93-87标准弹簧垫圈（GB859-87为轻型弹簧垫圈）GB891-86螺钉紧固轴端挡圈GB893.1-86轴用弹性挡圈（GB893.2-86结构稍有不同）GB894.1-86孔用弹性挡圈（GB894.2-86结构稍有不同）销GB/T119.1-2000圆柱销（GB878为螺纹圆柱销，GB879为弹性圆柱销）GB/T117-2000圆锥销（GB118为内螺纹圆锥销）GB/T91-2000开口销键GB/T1096-2003普通平键GB/T1564-2003普通楔键（GB1565-79钩头楔键）GB/T1099-2003半圆键铆钉GB863.1-86半圆头铆钉（GB863.2为小半圆头铆钉）GB864-86沉头铆钉滚动轴承GB/T276-1994深沟球轴承（6）GB/T281-1994调心球轴承（1、2）GB/T283-1994圆柱滚子轴承（N、NU、NJ系列）（GB285-94为双列）GB292-83向心推力球轴承GB/T301-1995推力球轴承（GB/T302-2000为双向推力轴承）第307页共15页第306页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第307页共15页GB289-64滚针轴承GB/T297-1994圆锥滚子轴承（3）其它GB/T18229-2000CAD工程制图规则三、普通螺纹直径与螺距系列（尺寸）第308页共15页第307页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页...
