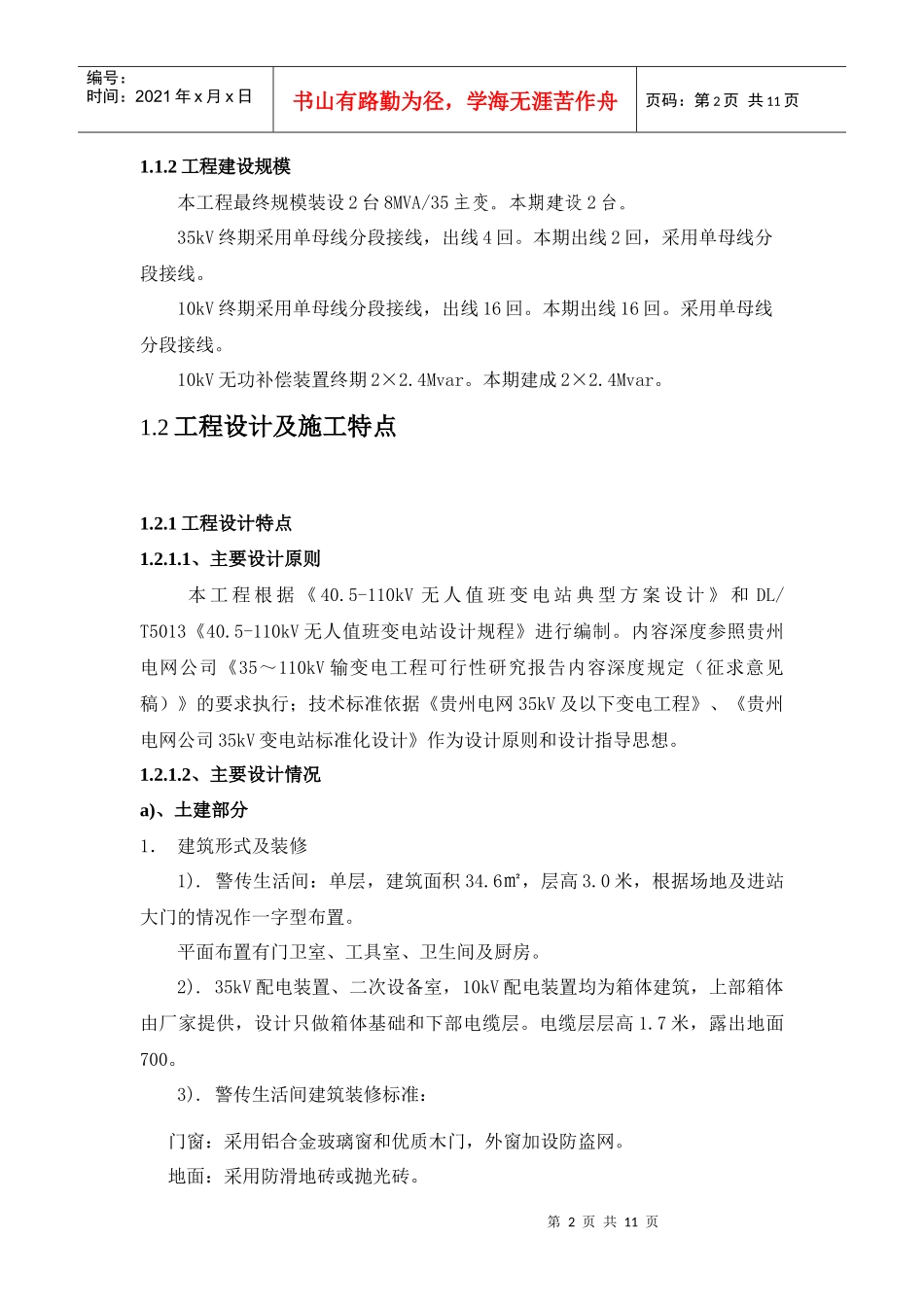

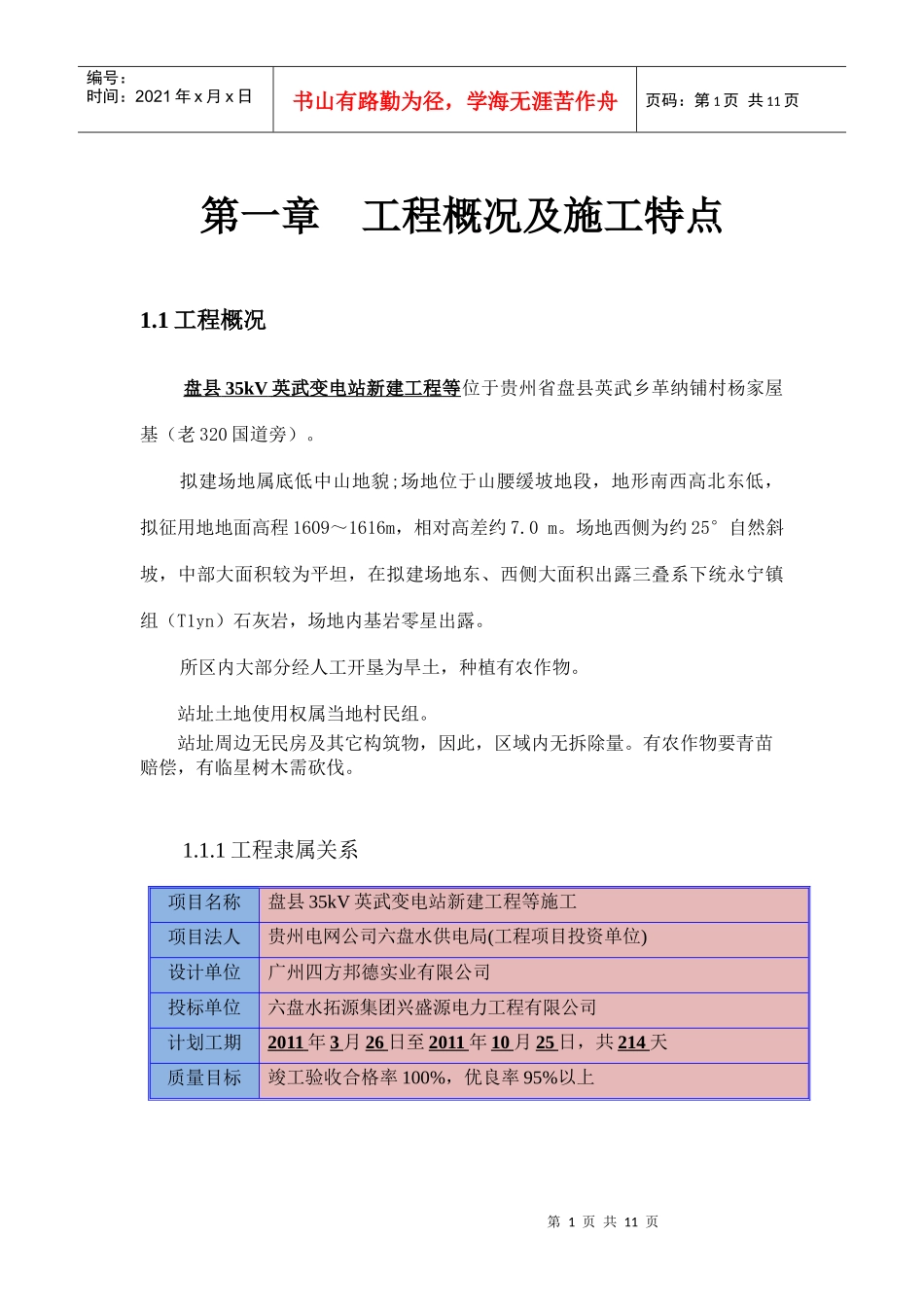

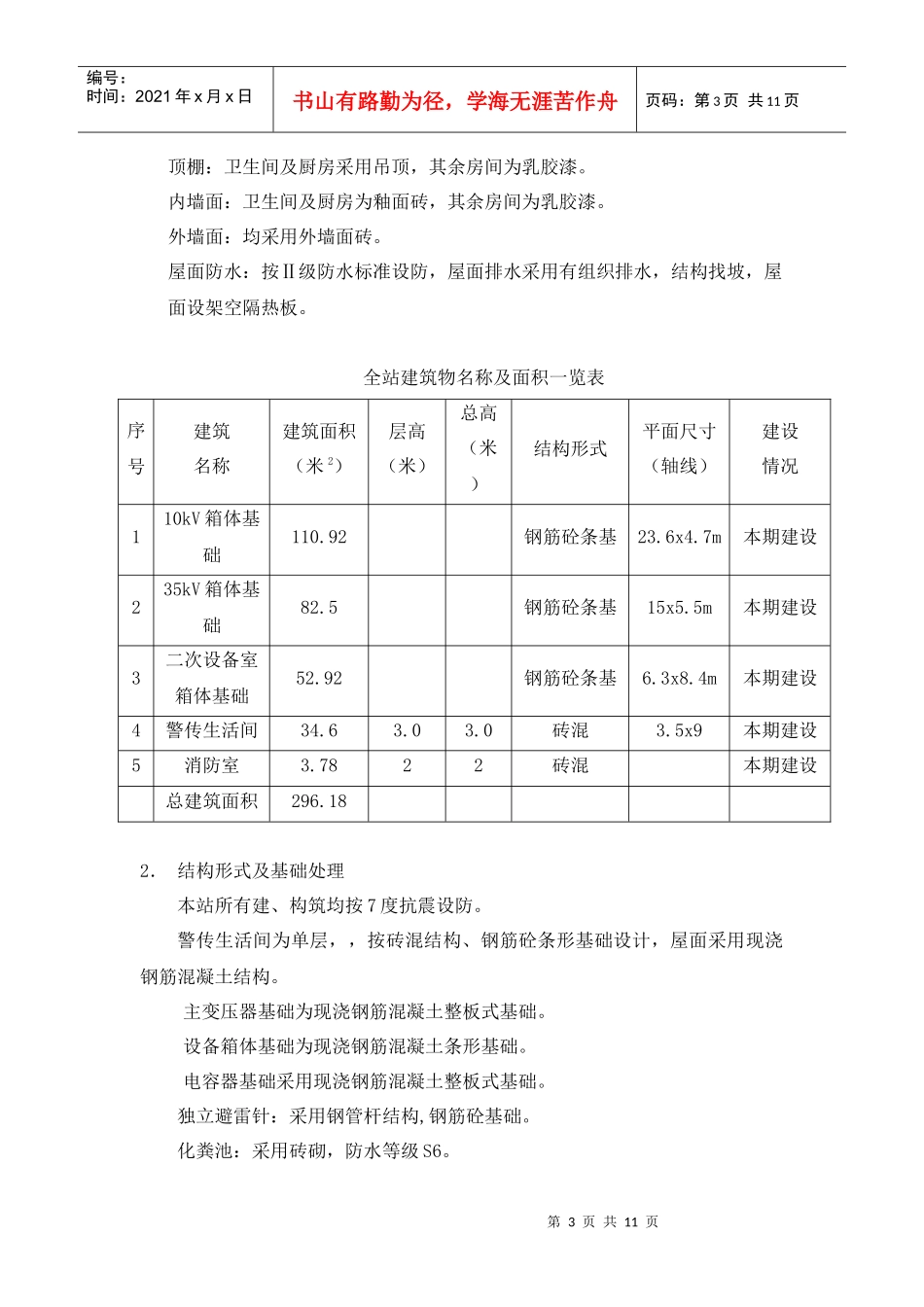

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页第一章工程概况及施工特点1.1工程概况盘县35kV英武变电站新建工程等位于贵州省盘县英武乡革纳铺村杨家屋基（老320国道旁）。拟建场地属底低中山地貌;场地位于山腰缓坡地段，地形南西高北东低，拟征用地地面高程1609～1616m，相对高差约7.0m。场地西侧为约25°自然斜坡，中部大面积较为平坦，在拟建场地东、西侧大面积出露三叠系下统永宁镇组（T1yn）石灰岩，场地内基岩零星出露。所区内大部分经人工开垦为旱土，种植有农作物。站址土地使用权属当地村民组。站址周边无民房及其它构筑物，因此，区域内无拆除量。有农作物要青苗赔偿，有临星树木需砍伐。1.1.1工程隶属关系项目名称盘县35kV英武变电站新建工程等施工项目法人贵州电网公司六盘水供电局(工程项目投资单位)设计单位广州四方邦德实业有限公司投标单位六盘水拓源集团兴盛源电力工程有限公司计划工期2011年3月26日至2011年10月25日，共214天质量目标竣工验收合格率100%，优良率95%以上第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页1.1.2工程建设规模本工程最终规模装设2台8MVA/35主变。本期建设2台。35kV终期采用单母线分段接线，出线4回。本期出线2回，采用单母线分段接线。10kV终期采用单母线分段接线，出线16回。本期出线16回。采用单母线分段接线。10kV无功补偿装置终期2×2.4Mvar。本期建成2×2.4Mvar。1.2工程设计及施工特点1.2.1工程设计特点1.2.1.1、主要设计原则本工程根据《40.5-110kV无人值班变电站典型方案设计》和DL/T5013《40.5-110kV无人值班变电站设计规程》进行编制。内容深度参照贵州电网公司《35～110kV输变电工程可行性研究报告内容深度规定（征求意见稿）》的要求执行；技术标准依据《贵州电网35kV及以下变电工程》、《贵州电网公司35kV变电站标准化设计》作为设计原则和设计指导思想。1.2.1.2、主要设计情况a)、土建部分1．建筑形式及装修1).警传生活间：单层，建筑面积34.6㎡，层高3.0米，根据场地及进站大门的情况作一字型布置。平面布置有门卫室、工具室、卫生间及厨房。2).35kV配电装置、二次设备室，10kV配电装置均为箱体建筑，上部箱体由厂家提供，设计只做箱体基础和下部电缆层。电缆层层高1.7米，露出地面700。3).警传生活间建筑装修标准：门窗：采用铝合金玻璃窗和优质木门，外窗加设防盗网。地面：采用防滑地砖或抛光砖。第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页顶棚：卫生间及厨房采用吊顶，其余房间为乳胶漆。内墙面：卫生间及厨房为釉面砖，其余房间为乳胶漆。外墙面：均采用外墙面砖。屋面防水：按Ⅱ级防水标准设防，屋面排水采用有组织排水，结构找坡，屋面设架空隔热板。全站建筑物名称及面积一览表序号建筑名称建筑面积（米2）层高（米）总高（米）结构形式平面尺寸（轴线）建设情况110kV箱体基础110.92钢筋砼条基23.6x4.7m本期建设235kV箱体基础82.5钢筋砼条基15x5.5m本期建设3二次设备室箱体基础52.92钢筋砼条基6.3x8.4m本期建设4警传生活间34.63.03.0砖混3.5x9本期建设5消防室3.7822砖混本期建设总建筑面积296.182．结构形式及基础处理本站所有建、构筑均按7度抗震设防。警传生活间为单层，，按砖混结构、钢筋砼条形基础设计，屋面采用现浇钢筋混凝土结构。主变压器基础为现浇钢筋混凝土整板式基础。设备箱体基础为现浇钢筋混凝土条形基础。电容器基础采用现浇钢筋混凝土整板式基础。独立避雷针：采用钢管杆结构,钢筋砼基础。化粪池：采用砖砌，防水等级S6。第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页事故油池：采用砖砌，防水等级S6。场地电缆沟：电缆沟采用砖砌沟壁，钢筋混凝土底板、钢筋混凝土压顶形式，以提高电缆沟抗变形的能力；电缆沟盖板用热镀锌角钢在底面包边，电缆沟边缘用热镀锌角钢支承，以保证电缆沟的平整和外形的美观；在道路段时要做成隧道式电缆沟。道路:采用砼道路。所有钢结构构件均采用热镀锌防腐...
