年高中物理 电子题库 实验：测绘小灯泡的伏安特性曲线知能演练轻松闯关 新人教版选修3-1VIP免费

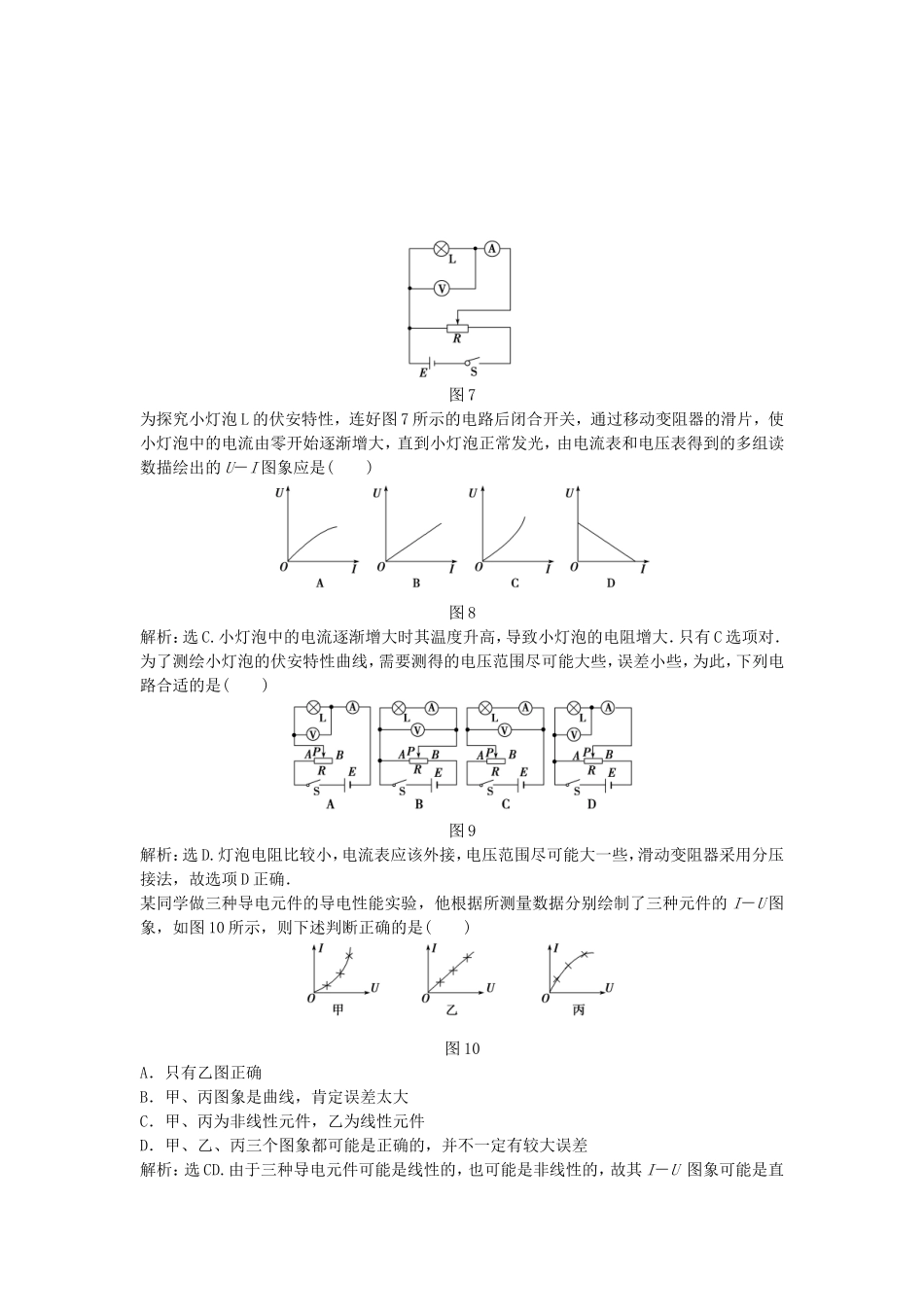

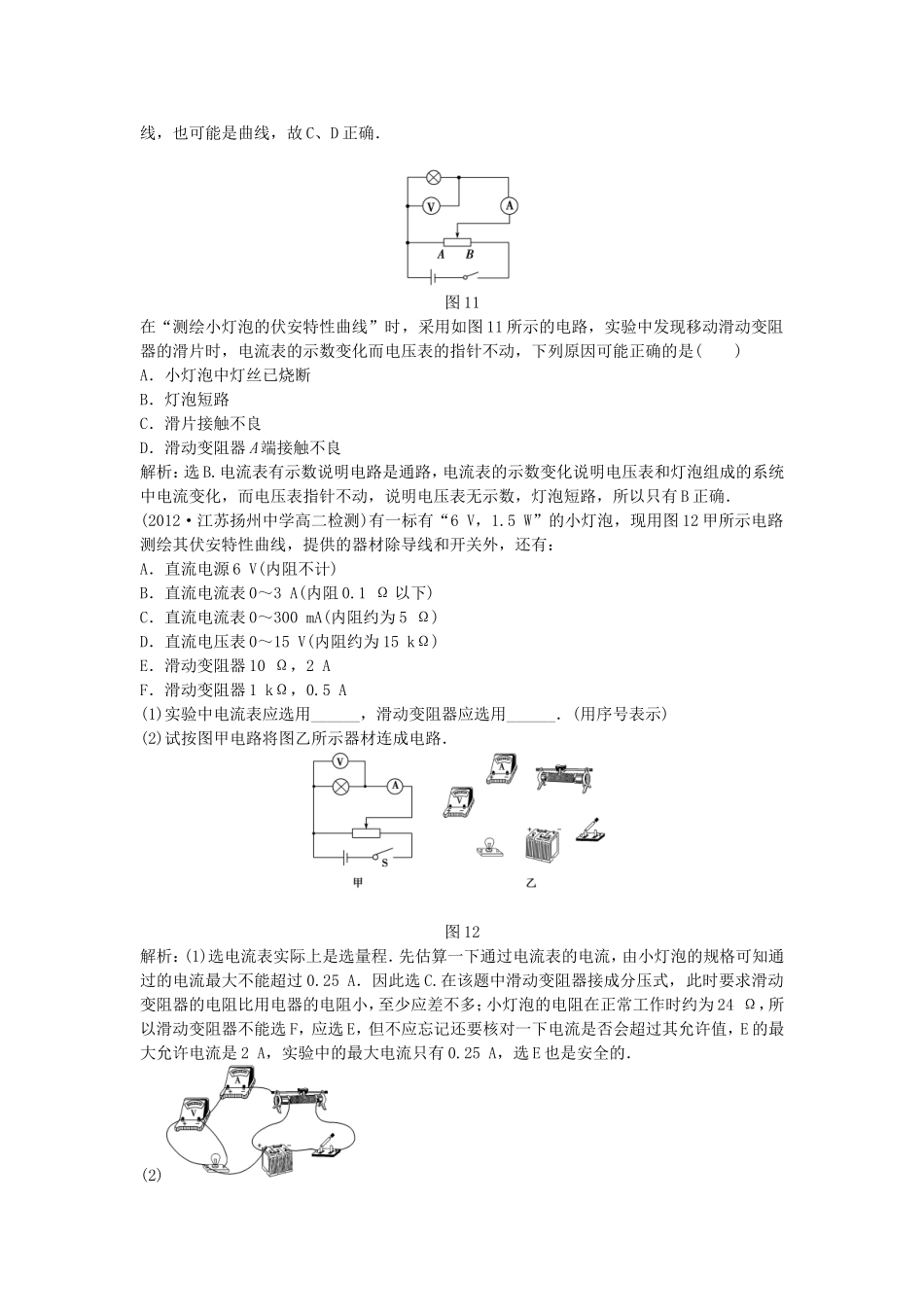

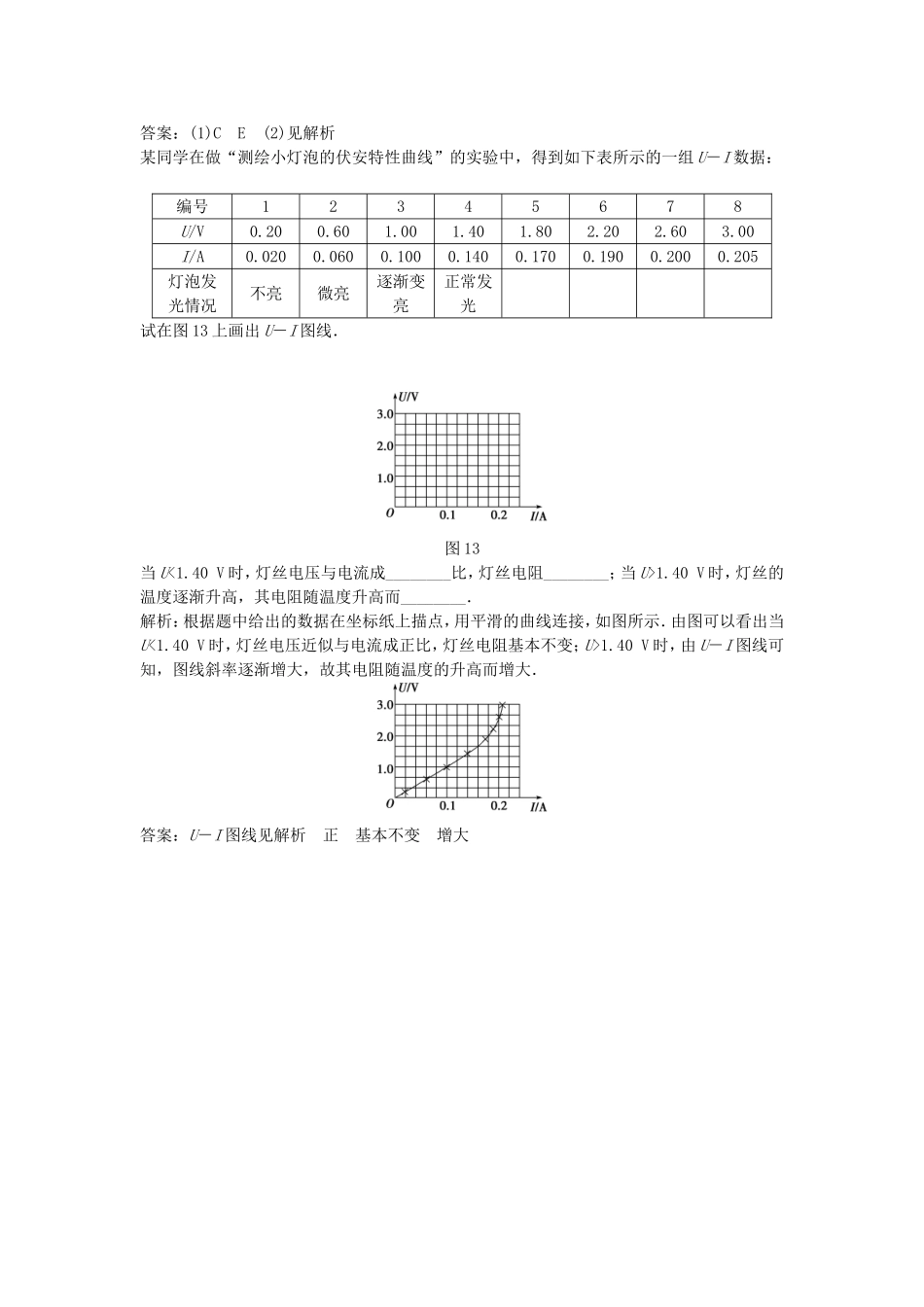

图7为探究小灯泡L的伏安特性，连好图7所示的电路后闭合开关，通过移动变阻器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光，由电流表和电压表得到的多组读数描绘出的U－I图象应是()图8解析：选C.小灯泡中的电流逐渐增大时其温度升高，导致小灯泡的电阻增大．只有C选项对．为了测绘小灯泡的伏安特性曲线，需要测得的电压范围尽可能大些，误差小些，为此，下列电路合适的是()图9解析：选D.灯泡电阻比较小，电流表应该外接，电压范围尽可能大一些，滑动变阻器采用分压接法，故选项D正确．某同学做三种导电元件的导电性能实验，他根据所测量数据分别绘制了三种元件的I－U图象，如图10所示，则下述判断正确的是()图10A．只有乙图正确B．甲、丙图象是曲线，肯定误差太大C．甲、丙为非线性元件，乙为线性元件D．甲、乙、丙三个图象都可能是正确的，并不一定有较大误差解析：选CD.由于三种导电元件可能是线性的，也可能是非线性的，故其I－U图象可能是直线，也可能是曲线，故C、D正确．图11在“测绘小灯泡的伏安特性曲线”时，采用如图11所示的电路，实验中发现移动滑动变阻器的滑片时，电流表的示数变化而电压表的指针不动，下列原因可能正确的是()A．小灯泡中灯丝已烧断B．灯泡短路C．滑片接触不良D．滑动变阻器A端接触不良解析：选B.电流表有示数说明电路是通路，电流表的示数变化说明电压表和灯泡组成的系统中电流变化，而电压表指针不动，说明电压表无示数，灯泡短路，所以只有B正确．(2012·江苏扬州中学高二检测)有一标有“6V，1.5W”的小灯泡，现用图12甲所示电路测绘其伏安特性曲线，提供的器材除导线和开关外，还有：A．直流电源6V(内阻不计)B．直流电流表0～3A(内阻0.1Ω以下)C．直流电流表0～300mA(内阻约为5Ω)D．直流电压表0～15V(内阻约为15kΩ)E．滑动变阻器10Ω，2AF．滑动变阻器1kΩ，0.5A(1)实验中电流表应选用______，滑动变阻器应选用______．(用序号表示)(2)试按图甲电路将图乙所示器材连成电路．图12解析：(1)选电流表实际上是选量程．先估算一下通过电流表的电流，由小灯泡的规格可知通过的电流最大不能超过0.25A．因此选C.在该题中滑动变阻器接成分压式，此时要求滑动变阻器的电阻比用电器的电阻小，至少应差不多；小灯泡的电阻在正常工作时约为24Ω，所以滑动变阻器不能选F，应选E，但不应忘记还要核对一下电流是否会超过其允许值，E的最大允许电流是2A，实验中的最大电流只有0.25A，选E也是安全的．(2)答案：(1)CE(2)见解析某同学在做“测绘小灯泡的伏安特性曲线”的实验中，得到如下表所示的一组U－I数据：编号12345678U/V0.200.601.001.401.802.202.603.00I/A0.0200.0600.1000.1400.1700.1900.2000.205灯泡发光情况不亮微亮逐渐变亮正常发光试在图13上画出U－I图线．图13当U<1.40V时，灯丝电压与电流成________比，灯丝电阻________；当U>1.40V时，灯丝的温度逐渐升高，其电阻随温度升高而________．解析：根据题中给出的数据在坐标纸上描点，用平滑的曲线连接，如图所示．由图可以看出当U<1.40V时，灯丝电压近似与电流成正比，灯丝电阻基本不变；U>1.40V时，由U－I图线可知，图线斜率逐渐增大，故其电阻随温度的升高而增大．答案：U－I图线见解析正基本不变增大
