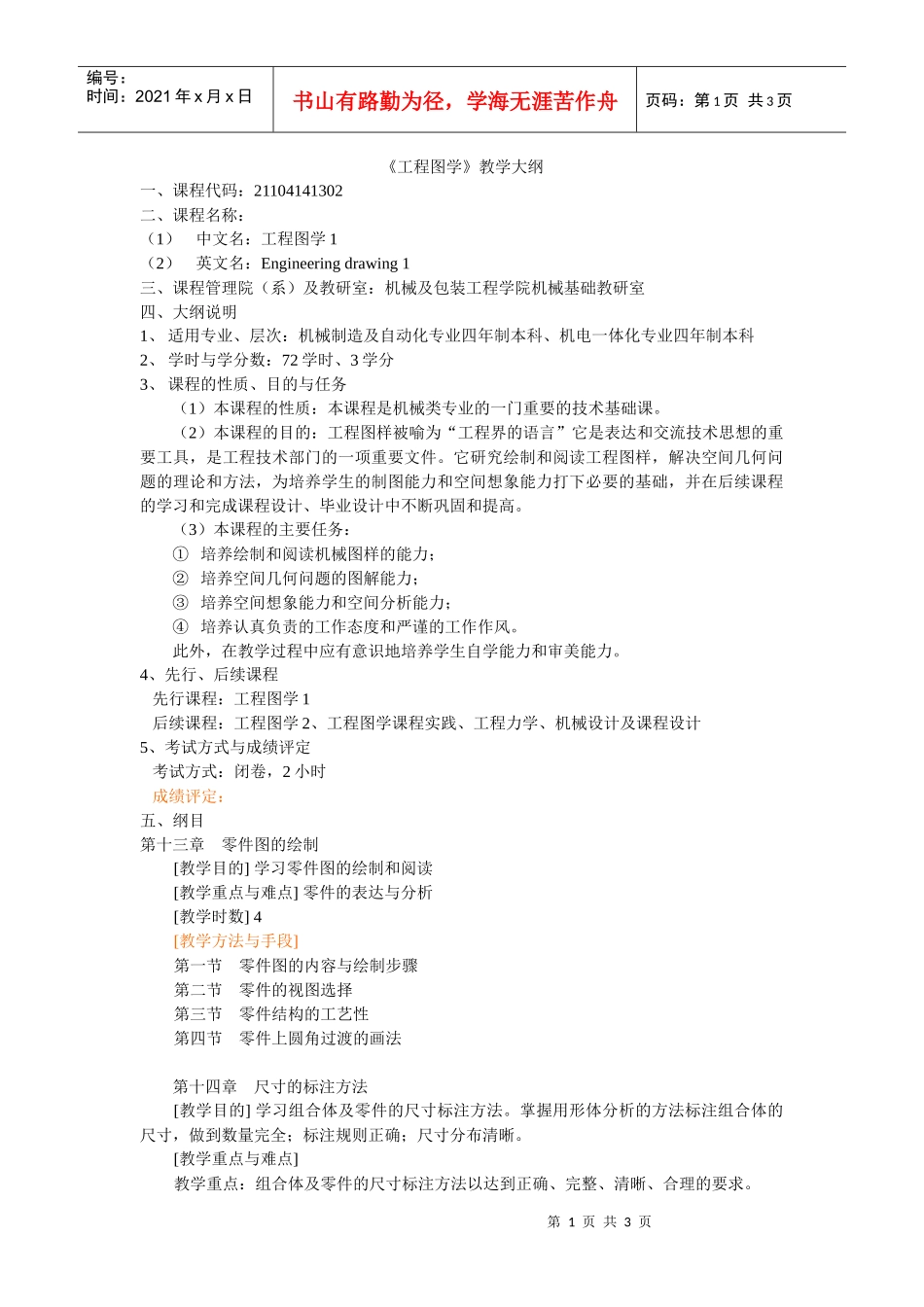

第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共3页《工程图学》教学大纲一、课程代码：21104141302二、课程名称：（1）中文名：工程图学1（2）英文名：Engineeringdrawing1三、课程管理院（系）及教研室：机械及包装工程学院机械基础教研室四、大纲说明1、适用专业、层次：机械制造及自动化专业四年制本科、机电一体化专业四年制本科2、学时与学分数：72学时、3学分3、课程的性质、目的与任务（1）本课程的性质：本课程是机械类专业的一门重要的技术基础课。（2）本课程的目的：工程图样被喻为“工程界的语言”它是表达和交流技术思想的重要工具，是工程技术部门的一项重要文件。它研究绘制和阅读工程图样，解决空间几何问题的理论和方法，为培养学生的制图能力和空间想象能力打下必要的基础，并在后续课程的学习和完成课程设计、毕业设计中不断巩固和提高。（3）本课程的主要任务：①培养绘制和阅读机械图样的能力；②培养空间几何问题的图解能力；③培养空间想象能力和空间分析能力；④培养认真负责的工作态度和严谨的工作作风。此外，在教学过程中应有意识地培养学生自学能力和审美能力。4、先行、后续课程先行课程：工程图学1后续课程：工程图学2、工程图学课程实践、工程力学、机械设计及课程设计5、考试方式与成绩评定考试方式：闭卷，2小时成绩评定：五、纲目第十三章零件图的绘制[教学目的]学习零件图的绘制和阅读[教学重点与难点]零件的表达与分析[教学时数]4[教学方法与手段]第一节零件图的内容与绘制步骤第二节零件的视图选择第三节零件结构的工艺性第四节零件上圆角过渡的画法第十四章尺寸的标注方法[教学目的]学习组合体及零件的尺寸标注方法。掌握用形体分析的方法标注组合体的尺寸，做到数量完全；标注规则正确；尺寸分布清晰。[教学重点与难点]教学重点：组合体及零件的尺寸标注方法以达到正确、完整、清晰、合理的要求。第2页共3页第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共3页教学难点：尺寸的合理标注[教学时数]4[教学方法与手段]第一节组合体的尺寸标注第二节尺寸的清晰布置第三节尺寸基准第四节尺寸的合理标注第五节零件上常见结构的尺寸标注第十五章表面粗糙度与公差配合[教学目的]掌握零件图中的技术要求的相关内容。[教学重点与难点]教学难点：技术要求的制订[教学时数]4[教学方法与手段]第一节表面粗糙度第二节公差与配合第三节表面形状和位置公差第四节技术要求的制订第十六章连接件和常用件的画法[教学目的]掌握标准件和常用件的作图及标注，熟悉有关国标的查表和计算。[教学重点与难点][教学时数]8[教学方法与手段]第一节螺纹及螺纹紧固件第二节键、花键和销第三节齿轮第四节弹簧第五节滚动轴承第六节焊接第十七章典型零件图例及读图方法[教学目的]掌握典型零件的绘制和零件图的阅读[教学重点与难点]教学重点：四类常见零件的绘制教学难点：箱体类和叉架类零件的绘制和零件图的阅读[教学时数]2[教学方法与手段]第一节几种典型零件的画法第二节零件图的读图方法第十八章装配图的绘制第3页共3页第2页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共3页[教学目的]学习装配图的绘制、阅读及由装配图拆画零件图的方法[教学重点与难点]装配图的绘制、阅读及由装配图拆画零件图的方法[教学时数]6[教学方法与手段]第一节装配图的用途和主要内容第二节装配图的基本规定、特殊画法和简化画法第三节装配图的视图选择第四节装配图的尺寸标注、明细表和零件编号第五节画装配图的方法和步骤第六节装配关系的正确表达与装配结构的合理性第七节怎样读装配图第二十章计算机绘图六、课程学时分配表教学内容（章）讲课学时实验学时上机学时习题课其它第十三章零件图的绘制4第十四章尺寸的标注方法4第十五章表面粗糙度与公差配合4第十六章连接件和常用件的画法8第十七章典型零件图例及读图方法2第十八章装配图的绘制6复习2合计
