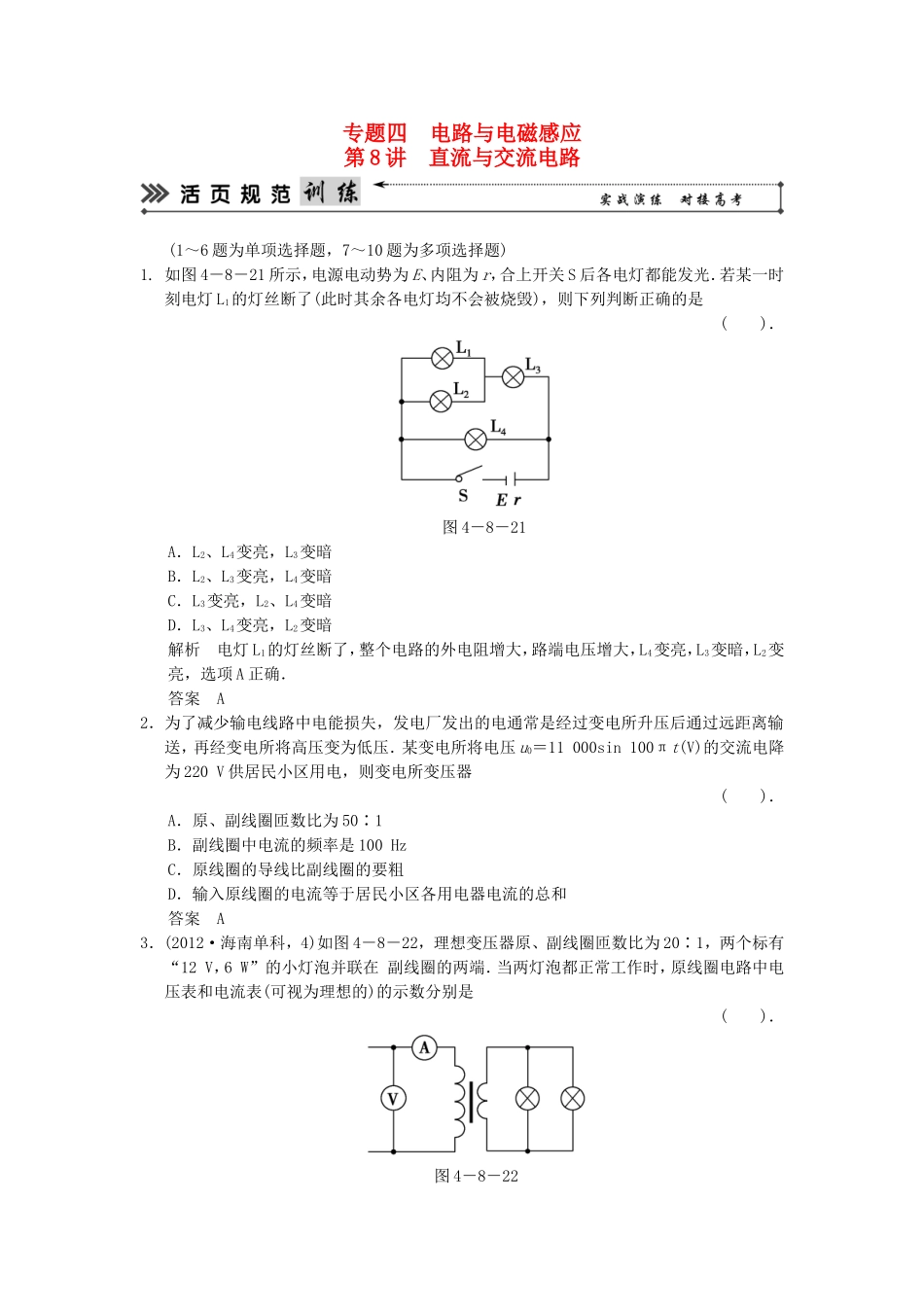

专题四电路与电磁感应第8讲直流与交流电路(1～6题为单项选择题，7～10题为多项选择题)1.如图4－8－21所示，电源电动势为E、内阻为r，合上开关S后各电灯都能发光．若某一时刻电灯L1的灯丝断了(此时其余各电灯均不会被烧毁)，则下列判断正确的是()．图4－8－21A．L2、L4变亮，L3变暗B．L2、L3变亮，L4变暗C．L3变亮，L2、L4变暗D．L3、L4变亮，L2变暗解析电灯L1的灯丝断了，整个电路的外电阻增大，路端电压增大，L4变亮，L3变暗，L2变亮，选项A正确．答案A2．为了减少输电线路中电能损失，发电厂发出的电通常是经过变电所升压后通过远距离输送，再经变电所将高压变为低压．某变电所将电压u0＝11000sin100πt(V)的交流电降为220V供居民小区用电，则变电所变压器()．A．原、副线圈匝数比为50∶1B．副线圈中电流的频率是100HzC．原线圈的导线比副线圈的要粗D．输入原线圈的电流等于居民小区各用电器电流的总和答案A3．(2012·海南单科，4)如图4－8－22，理想变压器原、副线圈匝数比为20∶1，两个标有“12V，6W”的小灯泡并联在副线圈的两端．当两灯泡都正常工作时，原线圈电路中电压表和电流表(可视为理想的)的示数分别是()．图4－8－22A．120V,0.10AB．240V,0.025AC．120V,0.05AD．240V,0.05A解析副线圈电压U2＝12V，由＝得U1＝240V，副线圈中电流I2＝2·＝1A，由＝得I1＝0.05A.答案D4．一理想变压器原、副线圈匝数比n1∶n2＝11∶5，原线圈与正弦交变电源连接，输入电压u随时间t的变化规律如图4－8－23所示，副线圈仅接入一个10Ω的电阻，则()．图4－8－23A．流过电阻的最大电流是20AB．与电阻并联的电压表的示数是141VC．变压器的输入功率是1×103WD．在交变电流变化的一个周期内，电阻产生的焦耳热是2×103J解析由图象知，输入电压的最大值为220V，周期为0.02s，由电压与匝数比的关系知，输出电压最大值为100V，流过电阻的电流最大值为10A，输出电压有效值为100V，电压表示数为100V，电流有效值为10A，输出功率为1000W，电阻在一个周期内产生的焦耳热为20J，故A、B、D错误，C正确．答案C5．在某交变电流电路中，有一个正在工作的理想变压器，如图4－8－24所示．它的原线圈匝数n1＝600匝，交流电源的电动势e＝311sin(100πt)V(不考虑其内阻)，电压表和电流表对电路的影响可忽略不计，原线圈串联一个额定电流为0.2A的保险丝，副线圈匝数n2＝120匝，为保证保险丝不被烧断，则()．图4－8－24A．负载功率不能超过62WB．副线圈电流最大值不能超过1AC．副线圈电路中的电阻R不能小于44ΩD．副线圈电路中电压表的读数为62V解析由＝得U2＝44V，D错；由＝得I2≤1A，所以负载功率最大为P2＝U2I2≤44W，A错；副线圈中的电流最大值为Im＝I2＝A，故B错；由R＝得R≥44Ω，C对．答案C6.如图4－8－25，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S为开关，V与A分别为电压表和电流表．初始时S0与S均闭合，现将S断开，则()．图4－8－25A．V的读数变大，A的读数变小B．V的读数变小，A的读数变大C．V的读数变小，A的读数变小D．V的读数变大，A的读数变大解析将S断开后，闭合电路的总电阻增大，根据闭合电路的欧姆定律可得：I＝，干路电流I减小，路端电压U＝E－Ir变大，电阻R3两端的电压U3＝E－I(R1＋r)增大，通过电阻R3的电流I3＝变大，选项D正确，A、B、C错误．答案D7.如图4－8－26所示，理想变压器原、副线圈匝数比为2∶1.电池和交变电源的电动势都为6V，内阻均不计．下列说法正确的是()．图4－8－26A．S与a接通的瞬间，R中无感应电流B．S与a接通稳定后，R两端的电压为0C．S与b接通稳定后，R两端的电压为3VD．S与b接通稳定后，原、副线圈中电流的频率之比为2∶1解析S与a接通的瞬间，副线圈有瞬间的感应电流，A错误；S与a接通稳定后，理想变压器的原线圈电流稳定不变，副线圈电压为零，B正确；S与b接通稳定后，根据U1∶U2＝n1∶n2可得R两端的电压为3V，C正确；原、副线圈的频率相同，D错误．答案BC8.如图4－8－27所示，一理想变压器的原线圈匝数为n1，连接一理想电流表；副线圈接入电路的匝数n2可以通过滑动触头Q调节，副线圈接有灯泡L和光敏电阻R(光照加强时，R的阻值会减小)，则()．图4－8－27A...
