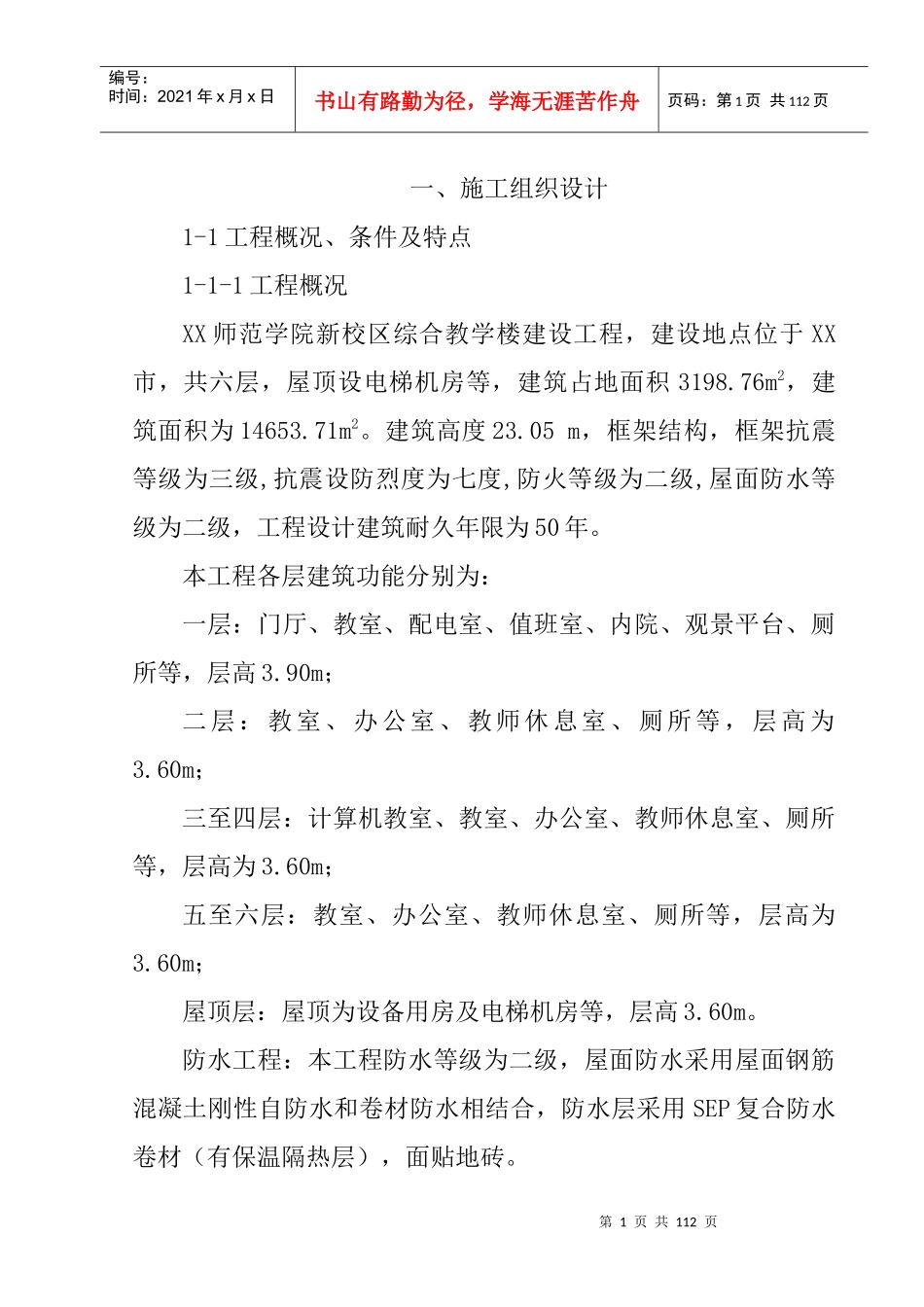

第1页共112页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共112页一、施工组织设计1-1工程概况、条件及特点1-1-1工程概况XX师范学院新校区综合教学楼建设工程，建设地点位于XX市，共六层，屋顶设电梯机房等，建筑占地面积3198.76m2，建筑面积为14653.71m2。建筑高度23.05m，框架结构，框架抗震等级为三级,抗震设防烈度为七度,防火等级为二级,屋面防水等级为二级，工程设计建筑耐久年限为50年。本工程各层建筑功能分别为：一层：门厅、教室、配电室、值班室、内院、观景平台、厕所等，层高3.90m；二层：教室、办公室、教师休息室、厕所等，层高为3.60m；三至四层：计算机教室、教室、办公室、教师休息室、厕所等，层高为3.60m；五至六层：教室、办公室、教师休息室、厕所等，层高为3.60m；屋顶层：屋顶为设备用房及电梯机房等，层高3.60m。防水工程：本工程防水等级为二级，屋面防水采用屋面钢筋混凝土刚性自防水和卷材防水相结合，防水层采用SEP复合防水卷材（有保温隔热层），面贴地砖。第2页共112页第1页共112页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共112页大楼外装饰为：外墙面主要为乳白色外墙漆，装饰线条为200mm宽咖啡色色带，局部为玻璃幕墙，窗台以下部分为灰色麻石饰面。内装饰主要为：楼地面：所有楼地面均为地砖地面，除厕所陶瓷地砖为白色外，其余楼地面均为600×600mm浅黄色陶瓷地砖；内墙、柱面：混合砂浆外刮888仿瓷涂料二遍，厕所所有内墙面1800mm内为200×200mm釉面砖；顶棚：门厅、走道为轻钢龙骨，纸面石膏板吊顶，距地2.7m高；其它天棚面为混合砂浆外刮888仿瓷涂料二遍。门窗工程：本设计门为高级木门、乙级防火门、防火卷帘门；窗为70系列塑钢推拉窗，防火窗；局部为玻璃幕墙。本工程采用钢筋混凝土框架结构体系，人工挖孔桩基础；本工程深墙体（外墙、管道井、电梯井、楼梯间）除注明外均为240mm厚MU10粘土空心砖砌筑；未加深部分内墙除注明外均为200mm厚砼轻质砌块墙，所有墙体±0.000以下采用砖M5水泥砂浆砌筑；±0.000以上采用砖M5混合砂浆砌筑。本工程钢筋采用Ⅰ--Ⅲ级钢筋，钢筋接头优先采用焊接，焊接时优先采用闪光对焊，三级钢筋焊接采用E55型焊条；结构构件主筋保护层厚度如下表所示：（单位：mm）构件部位保护层厚度（mm）桩50承台70第3页共112页第2页共112页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共112页基础梁35柱30梁、圈过梁25板、剪力墙15混凝土标号及使用部位如下表所示：标号使用部位C10基础垫层C20圈梁、过梁C25桩C30承台、基础梁标高3.870以上柱、梁、板C35标高3.870以下柱、梁、板1-1-2工程条件1、场地情况：施工场地较小，场地已平整。2、水电情况：临时水电设施齐全，能满足施工用水、用电需求，开工后施工单位接入计量使用。3、交通条件：交通运输便利，入场道路宽敞。1-1-3施工特点1、本工程社会影响较大，施工质量、安全、文明施工的好坏，都将直接关系到业主和施工单位双方的社会声誉和社会形象。2、本工程施工工期安排紧、工程量大，对施工必须合理规划、统筹安排；3、本工程关键、特殊工序：框架梁柱施工、防水施工、测量控制工艺等。第4页共112页第3页共112页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共112页4、环保要求：为保证正常良好的生产、生活环境、对施工产生的灰尘、废气、废水及噪音的控制要求严格。1-2施工部署1-2-1施工管理目标1、工程质量：达到国家建筑安装工程质量检验评定标准的优良等级，保证达到优良工程标准。2、施工工期：合理规划施工工序，制订阶段工期目标，确保施工总工期226天（日历日）。3、安全生产：保证在工程施工过程中，杜绝重大伤亡、设备、火灾事故发生。4、文明施工：实行现场标准化管理，施工现场和临时设施整洁、美观、卫生，施工过程中有序、低躁、无尘，确保本项目成为湖南省文明工地。5、服务目标：施工期间积极配合业主，满足业主对工程建设提出的各种合理要求。保修期加强回访，跟踪服务，确保业主使用无后顾之忧。1-2-2施工组织管理机构设置公司组建工程项目经理部...
