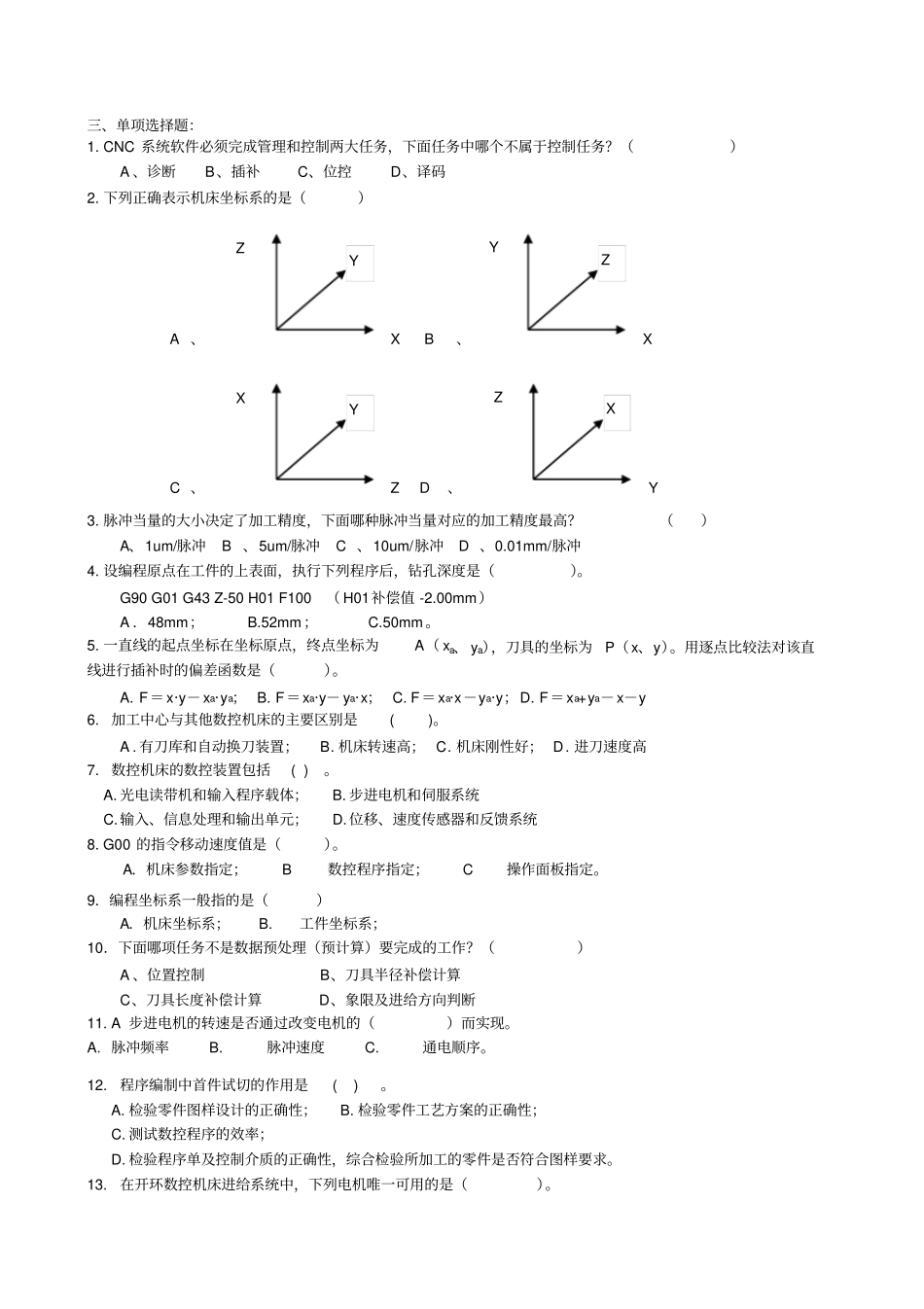

三、单项选择题：1.CNC系统软件必须完成管理和控制两大任务，下面任务中哪个不属于控制任务？（）A、诊断B、插补C、位控D、译码2.下列正确表示机床坐标系的是（）A、XB、XC、ZD、Y3.脉冲当量的大小决定了加工精度，下面哪种脉冲当量对应的加工精度最高？（）A、1um/脉冲B、5um/脉冲C、10um/脉冲D、0.01mm/脉冲4.设编程原点在工件的上表面，执行下列程序后，钻孔深度是（）。G90G01G43Z-50H01F100（H01补偿值-2.00mm）A．48mm；B.52mm；C.50mm。5.一直线的起点坐标在坐标原点，终点坐标为A（xa、ya），刀具的坐标为P（x、y）。用逐点比较法对该直线进行插补时的偏差函数是（）。A.F＝x·y－xa·ya；B.F＝xa·y－ya·x；C.F＝xa·x－ya·y；D.F＝xa+ya－x－y6.加工中心与其他数控机床的主要区别是()。A.有刀库和自动换刀装置；B.机床转速高；C.机床刚性好；D.进刀速度高7.数控机床的数控装置包括()。A.光电读带机和输入程序载体；B.步进电机和伺服系统C.输入、信息处理和输出单元；D.位移、速度传感器和反馈系统8.G00的指令移动速度值是（）。A．机床参数指定；B数控程序指定；C操作面板指定。9．编程坐标系一般指的是（）A．机床坐标系；B.工件坐标系；10．下面哪项任务不是数据预处理（预计算）要完成的工作？（）A、位置控制B、刀具半径补偿计算C、刀具长度补偿计算D、象限及进给方向判断11.A步进电机的转速是否通过改变电机的（）而实现。A.脉冲频率B.脉冲速度C.通电顺序。12.程序编制中首件试切的作用是()。A.检验零件图样设计的正确性；B.检验零件工艺方案的正确性；C.测试数控程序的效率；D.检验程序单及控制介质的正确性，综合检验所加工的零件是否符合图样要求。13.在开环数控机床进给系统中，下列电机唯一可用的是（）。ZXXYYZZYA.直流伺服电机B.交流伺服电机C.步进电机D.大惯量电机。14.用逐点比较法插补起点为（0，0），终点坐标为A（60，20）的一条直线，若当前偏差函数值为40，则刀具进给方向为（）。A.+X；B.–X；C.+Y；D.-Y。15.数控机床上直流电动机最常用的调速方法是（）A.调压调速法；B.调励磁磁场调速法；C.电枢电路串电阻法；D.电枢电路串电感法16.用光电盘测量角位移时，为判别角位移方向，采用两套光电转换装置，使它们产生的电信号在相位上相差（）。A.1/4周期；B.1/2周期；C.一周期；D.3/4周期。17.下面哪项任务不是数据预处理（预计算）要完成的工作？（）A、位置控制B、刀具半径补偿计算C、刀具长度补偿计算D、象限及进给方向判断18.CNC系统的中断管理主要靠（）完成，而系统的中断结构决定了系统软件的结构。A、软件B、硬件C、CPUD、总线19．步进电机的转速与下面哪些因素无关？（）A、脉冲信号的频率fB、转子齿数zC、通电方式kD、定子绕组中的电流大小四、简答题：1．开环进给系统中，如何补偿机械传动间隙和滚珠丝杆螺距误差？2．数控机床对进给伺服系统的要求有哪些?3．开环、闭环和半闭环进给系统的区别是什么？各有什么特点？4．步进电机的主要性能指标有哪些？试比较驱动步进电机的三种功率放大器特点。5．编程轨迹几何要素的连接关系如图所示，刀补方向为左刀补，试确定A、B、C、D各处的转接类型，并说明判别依据是什么？6．数控机床一般由哪几个部分组成？各部分起什么作用？五、计算题：1.欲用逐点比较法插补直线OA，其起点坐标为O（0，0），终点坐标为A（ex，ey），其值为ex＝5，ey＝6，试写出其直线插补运算过程，并绘出其插补轨迹。2.用数字积分（DDA）插补法对图示直线进行插补运算，并在图中画出插补轨迹。ABCD加工方向3.某CNC机床采用丝杆螺母副驱动工作台的直线进给运动，丝杆与电机直接相连，丝杆导程为10mm，步进电机每转400步，工作台的最高进给速度为2.4m/min，求：1）系统的脉冲当量δ。2）最高速进给时的进给脉冲频率。六、插补题：1．试推导出逐点比较法插补第二象限逆圆时的偏差函数递推公式，并画出插补程序流程图。七、编程题：1.编写车削加工程序，加工ABCDEFG部位的外轮廓，直径设定。加工尺寸如图，其它参数合理自定。各程序段要求注释。2.用有关的循环加工指令（或简单指令）编程加工如图所示零件的孔系，程序原点选与机...
