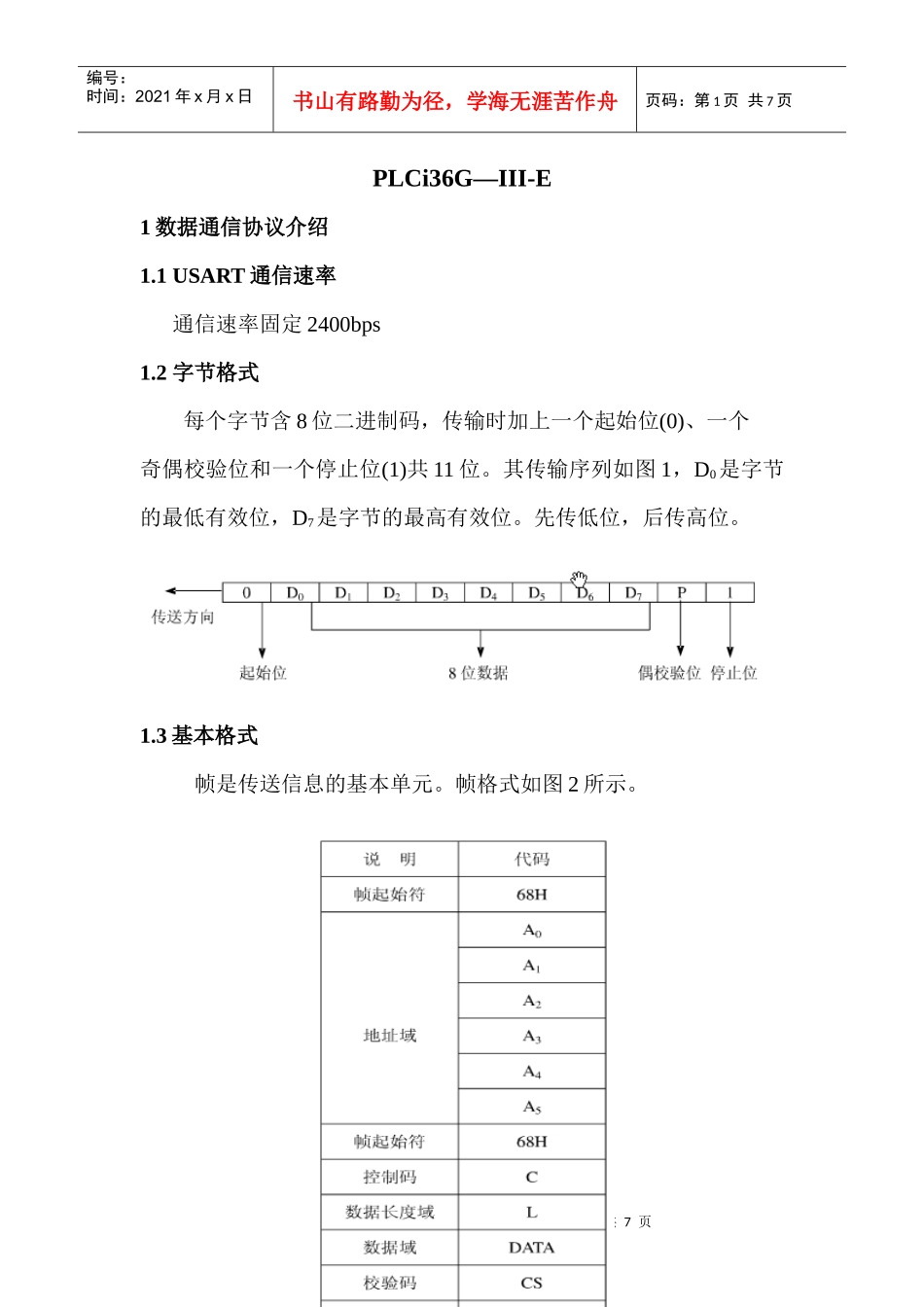

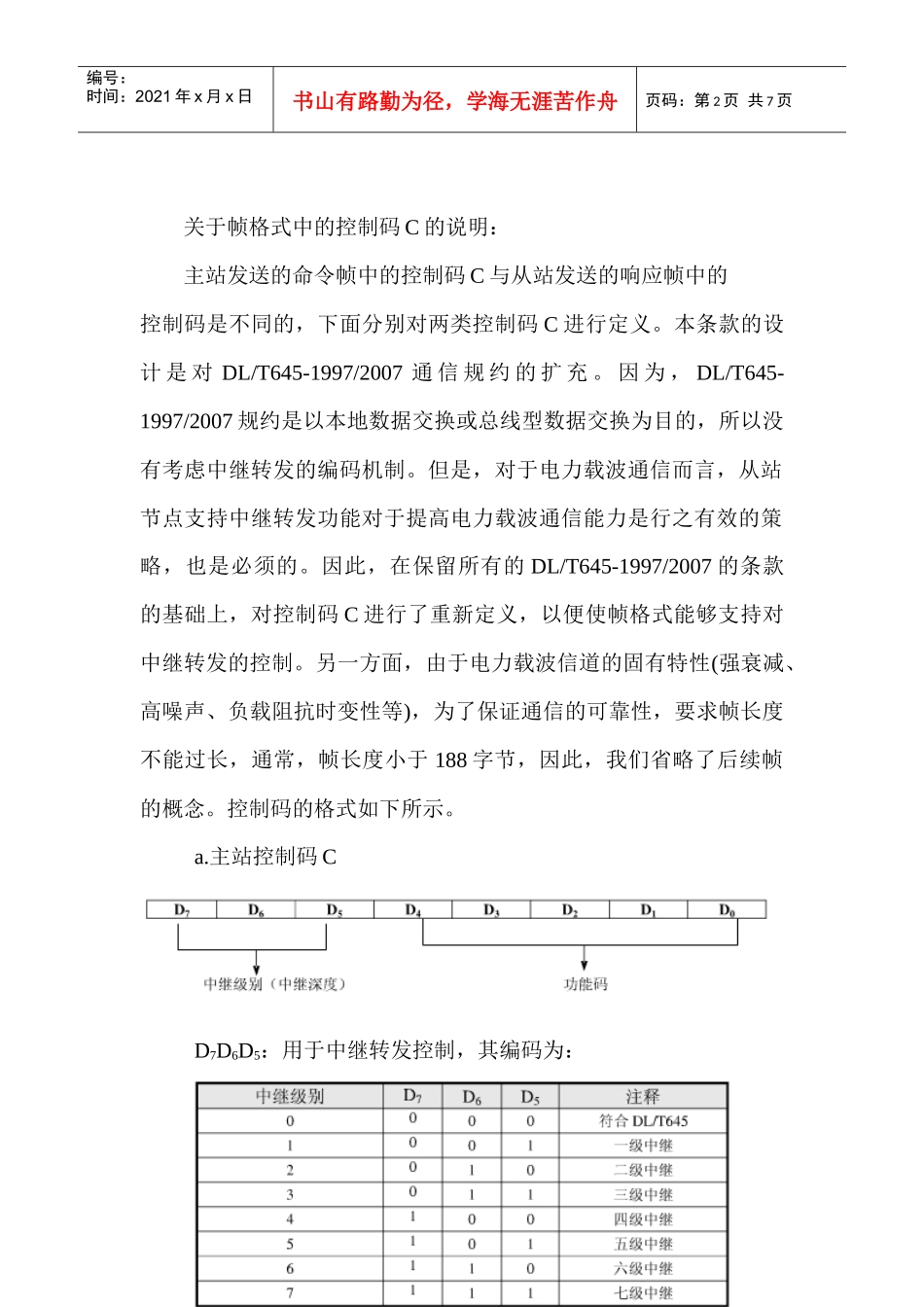

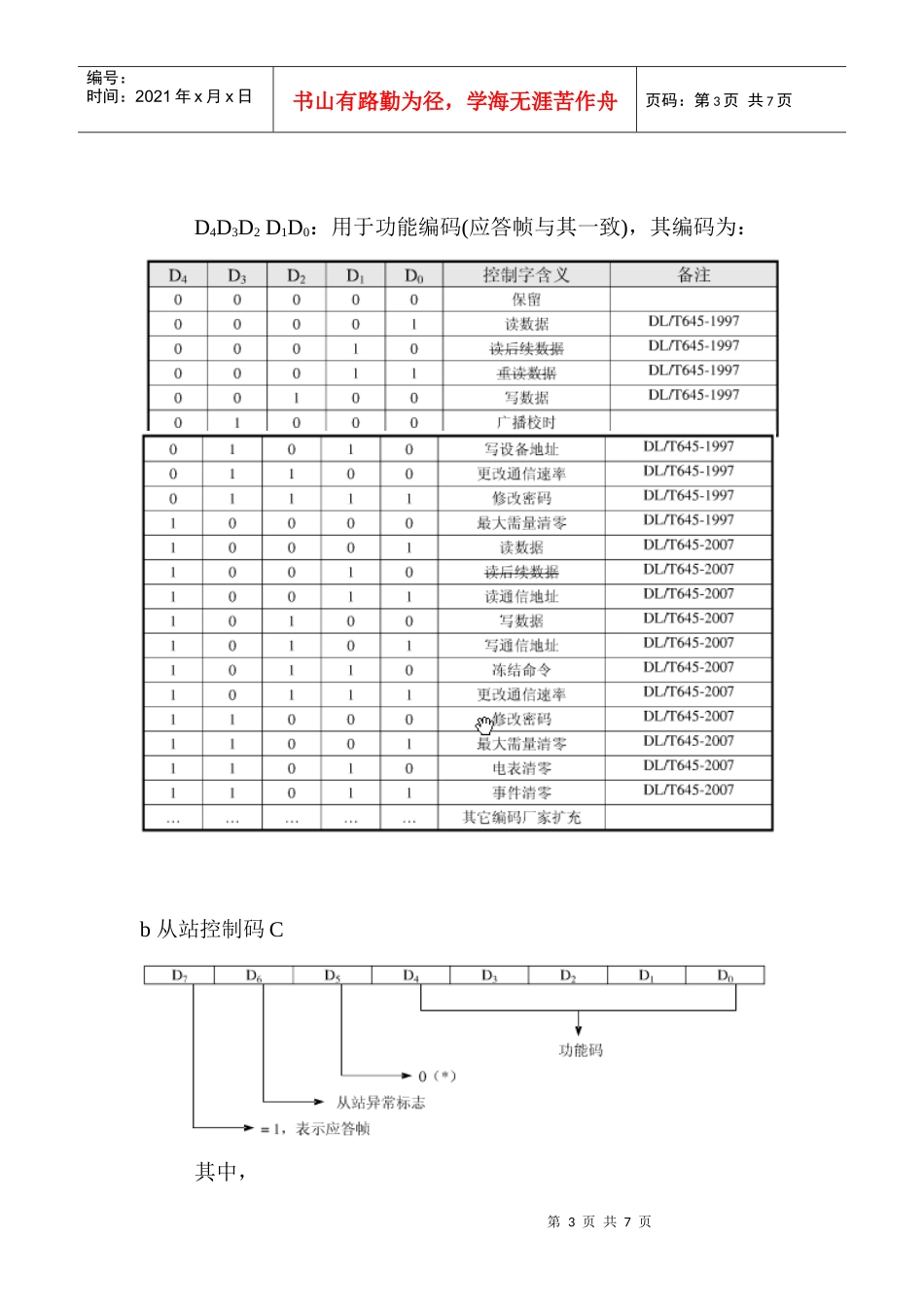

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页PLCi36G—III-E1数据通信协议介绍1.1USART通信速率通信速率固定2400bps1.2字节格式每个字节含8位二进制码，传输时加上一个起始位(0)、一个奇偶校验位和一个停止位(1)共11位。其传输序列如图1，D0是字节的最低有效位，D7是字节的最高有效位。先传低位，后传高位。1.3基本格式帧是传送信息的基本单元。帧格式如图2所示。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页关于帧格式中的控制码C的说明：主站发送的命令帧中的控制码C与从站发送的响应帧中的控制码是不同的，下面分别对两类控制码C进行定义。本条款的设计是对DL/T645-1997/2007通信规约的扩充。因为，DL/T645-1997/2007规约是以本地数据交换或总线型数据交换为目的，所以没有考虑中继转发的编码机制。但是，对于电力载波通信而言，从站节点支持中继转发功能对于提高电力载波通信能力是行之有效的策略，也是必须的。因此，在保留所有的DL/T645-1997/2007的条款的基础上，对控制码C进行了重新定义，以便使帧格式能够支持对中继转发的控制。另一方面，由于电力载波信道的固有特性(强衰减、高噪声、负载阻抗时变性等)，为了保证通信的可靠性，要求帧长度不能过长，通常，帧长度小于188字节，因此，我们省略了后续帧的概念。控制码的格式如下所示。a.主站控制码CD7D6D5：用于中继转发控制，其编码为：第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页D4D3D2D1D0：用于功能编码(应答帧与其一致)，其编码为：b从站控制码C其中，第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页D7=1：由从站发出的应答帧。D6=0：从站正确应答，D6=1：从站对异常信息的应答。D5=0：扩充功能，由数据链路层提供接收信号强度指示，D5=1表示强度为弱等级D4~D0：应答功能码，与主站码一致1.4中继转发帧格式PLCi36G—III-E采用一种确定性的中继转发机制，即通过指定中继转发路由表来实现中继功能。中继功能是通过控制字段C和附加的中继路径表来控制从主站到目的站的帧中继转发过程。中继转发命令帧是由主站发出的，中继转发的深度等级的控制参见1.2节的控制码C的定义部分。中继转发帧格式保持与基本帧格式一致的原则，其区别仅在控制字段C中附加了中继信息，并对中继转发帧的信息字段增加了中继路由表两个方面。对于中继转发帧，根据中继转发器的数量(中继深度)不同，信息字段可包含0个或多个中继转发器地址，和一个目的地址。主站发出的中继转发帧格式中的目的地址字段是一级中继转发器地址，控制字段的中继级别是本次中继转发的最大级别(深度)。中继转发帧的地址域是一级中继站地址，中继路由表的大小由控制码的中继级别编码决定，中继路由表最大是7个站地址。对于一级中继转发帧，中继路由表仅有目的站地址一项。中继转发帧格式如下图第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页图3：中继转发帧格式1.5中继转发流程中继转发流程如下图所示，此示例是通过二级中继转发读取目的站信息的情况第6页共7页第5页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共7页第7页共7页第6页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共7页
